طرق لف الألياف الضوئية بعد الربط

إن لف الألياف هو تقنية وكذلك فن. يمكن لطريقة لف الألياف العلمية أن تجعل تخطيط الألياف معقولًا وتزيل تكسر الألياف الناتج عن البثق. الألياف الضوئية هشة. ستؤدي زوايا الانحناء المفرطة إلى إتلاف الألياف الضوئية أو حتى كسرها، مما يتسبب في انقطاع الاتصال. يجب أن يمر اتصال الألياف الضوئية عبر عدة طرق إغلاق لصق الألياف.

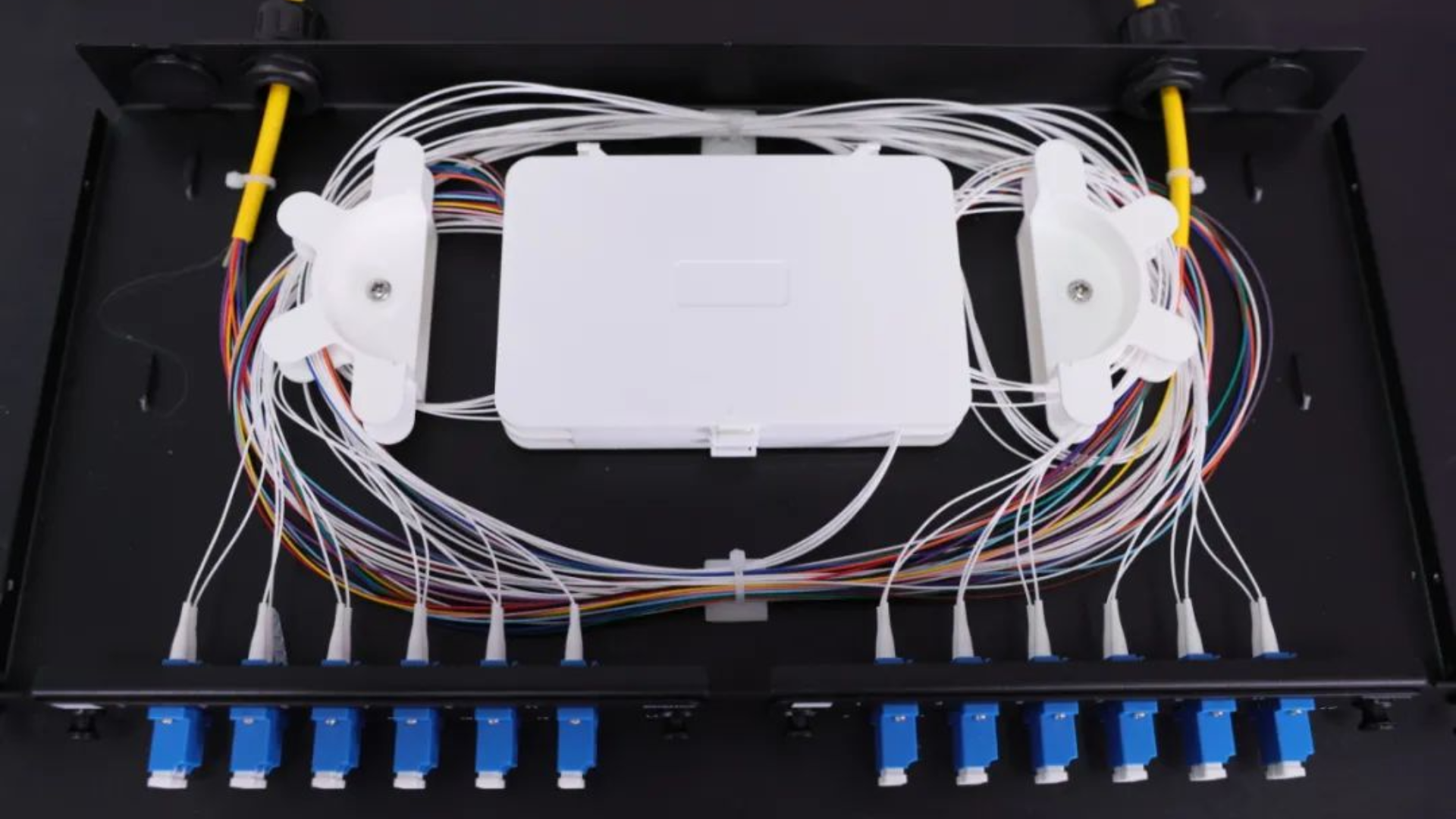

بعد أن يكمل مهندسو الاتصالات ربط الألياف الضوئية في صندوق حاوية لصق الألياف، يحتاجون إلى لف الألياف الضوئية واحدًا تلو الآخر حتى لا يكون لديهم زوايا انحناء مفرطة تؤثر على الوضع الطبيعي اتصالات. كما أنها تتطلب أن تكون الألياف الضوئية جميلة ومرتبة لتسهيل الصيانة المستقبلية. لذلك، من الضروري تجنب لف ألياف عش الطيور؛ إن لف الألياف جيدًا هو عمل دقيق يتطلب صبرًا كبيرًا ولا يسمح بأي إهمال. قبل لف الألياف، يجب معالجة الكابل البصري والضفيرة مسبقًا، ويجب فتح الكابل البصري والضفيرة أولاً. الخطوة الأساسية هي حساب الطول المحجوز ثم لصق الألياف الضوئية. يعد معدل نجاح ربط الألياف الضوئية أمرًا مهمًا للغاية، لأنه بمجرد فشل الربط، يجب تكراره، مما يؤدي إلى أطوال محجوزة غير متساوية وجعل القرص بأكمله غير مرضي. يمكن لطريقة لف الألياف العلمية أن تجعل تخطيط الألياف الضوئية معقولًا، مع خسارة إضافية منخفضة، وتتحمل اختبار الزمن والبيئات القاسية.

قواعد Fأو الألياف الملفوفة

تتمثل القاعدة في لف الألياف مرة واحدة بعد كل عملية ربط وانكماش حراري لواحد أو أكثر من الألياف الضوئية fغلاف من الألياف الضوئية أو الألياف الضوئية في كابل ضوئي باتجاه فرعي.

المزايا: إنه يتجنب الخلط بين الألياف الضوئية بين غلاف حماية الألياف أو بين الكابلات الضوئية الفرعية المختلفة، مما يجعلها مرتبة بشكل معقول، وسهلة القرص والتفكيك، وأسهل للصيانة في المستقبل.

طُرق Of Cالتزييت Optical Fiber

1) أولاً الوسط ثم كلا الجانبين، أي ضع أولاً الأكمام المنكمشة بالحرارة في أخدود التثبيت واحدًا تلو الآخر، ثم قم بمعالجة الألياف المتبقية على كلا الجانبين. سيساعد ذلك على حماية مفاصل الألياف الضوئية وتجنب الأضرار المحتملة الناجمة عن لف الألياف. تُستخدم هذه الطريقة بشكل شائع عند الحجز صينية لصق الألياف مساحة إغلاق لصق الألياف الضوئية صغيرة ويصعب لف الألياف الضوئية وإصلاحها.

2) ابدأ في لف الألياف من أحد الأطراف، أي لف الألياف من جانب واحد، ثم قم بتثبيتها أنبوب الانكماش الحراريثم قم بمعالجة الألياف المتبقية على الجانب الآخر. يمكن اختيار موضع الوضع الفعال بمرونة وفقًا لطول الألياف المتبقية على جانب واحد، وهو مريح وسريع، ويمكن تجنب الانحناءات الحادة والدوائر الصغيرة.

3) للتعامل مع المواقف الخاصة، مثل عندما تكون الألياف الضوئية الفردية طويلة جدًا أو قصيرة جدًا، يمكن لفها بشكل منفصل في النهاية. إذا كان لديه أجهزة بصرية خاصة، فيمكن التعامل معها بشكل منفصل. إذا تمت مشاركتها مع الألياف الضوئية العادية، فيجب وضعها بخفة على الألياف الضوئية العادية، ويجب إضافة وسادة عازلة بين الاثنين لمنع تكسر الألياف الناتج عن البثق. و جديلة لا ينبغي أن تكون الأجهزة البصرية الخاصة طويلة جدًا.

4) وفقًا للحالة الفعلية، يتم استخدام مجموعة متنوعة من أقراص الألياف الرسومية. وفقًا لطول الألياف المتبقية وحجم مساحة الإغلاق المحجوزة، قم بلفها بشكل طبيعي ولا تسحبها بقوة.

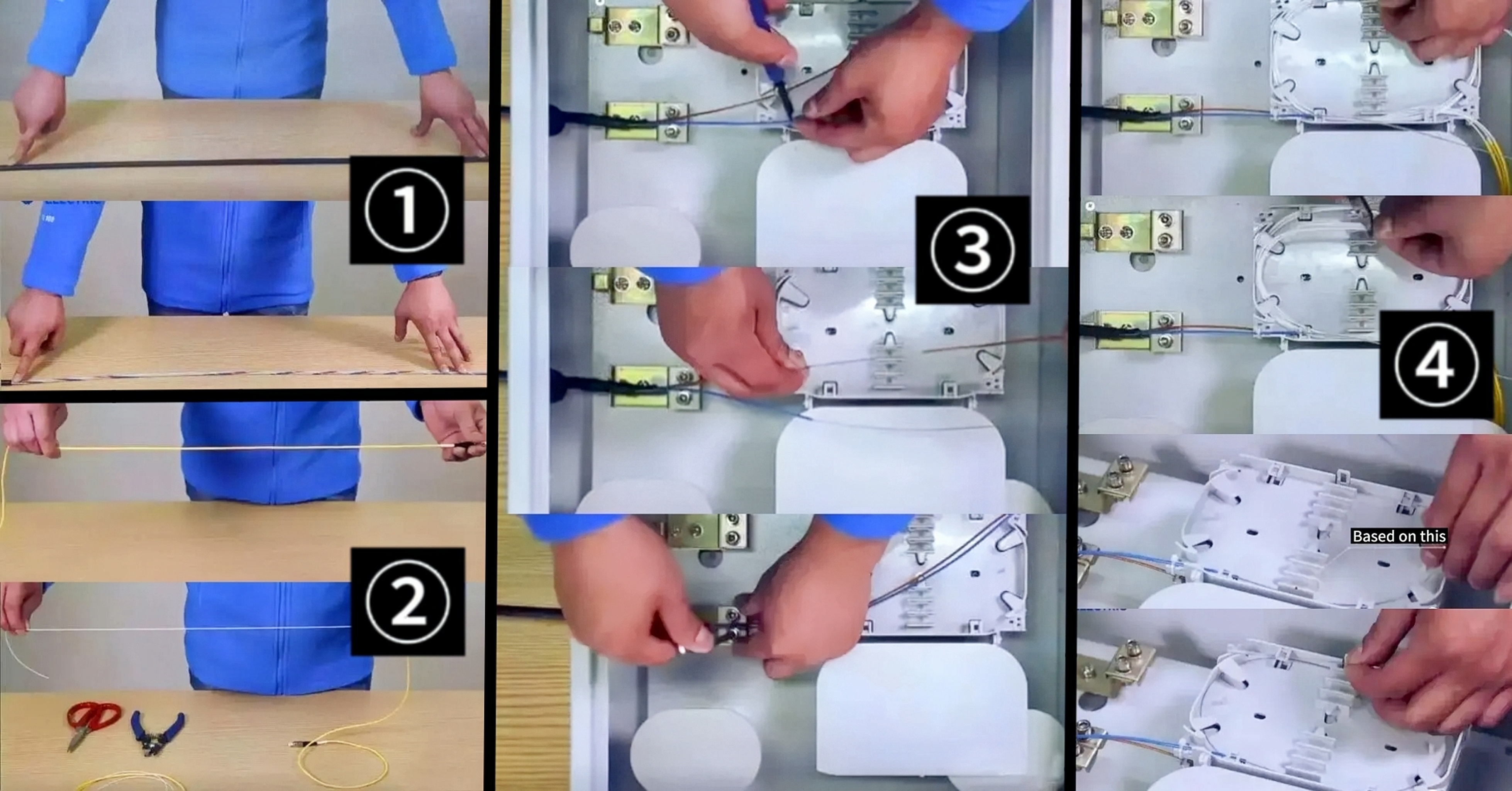

ملفوف Fiber Example

①المعالجة المسبقة للكابل البصري، يبلغ طول تجريد الكابل البصري 60-100 سم، ويتم حجز 4 سم للقلب المقوى.

②المعالجة المسبقة للضفيرة، طول التجريد 60-100 سم، أو وفقًا لشروط صندوق التوزيع البصريوصندوق الخائن البصري.

③إصلاح الألياف الضوئية والجزء الأساسي المقوى من الألياف الضوئية؛ انزع أنبوب الحزمة، مع ترك مسافة 2 سم بين جزء التجريد وربطة العنق والنقطة الثابتة؛ استخدمي الكحول لمسح زيت السيليكون، ثم ثبتي أنبوب الحزمة ولا تشديه بشكل مفرط.

④عدد فردي من الملفات. خذ 3 أدوار كمثال، واستخدم الأدوار ذات الأرقام الفردية. احتفظ بنصف المنعطفات ذات الأرقام الفردية على كلا الجانبين، واحتفظ بـ 1.5 لفة، واقطع الألياف الزائدة. قم بلف أسلاك التوصيل المصنوعة مسبقًا مع حجز نصف المنعطفات ذات الأرقام الفردية. حجز الضفيرة وقطع الضفيرة الزائدة.
