FCST
نظرة عامة على المنتج

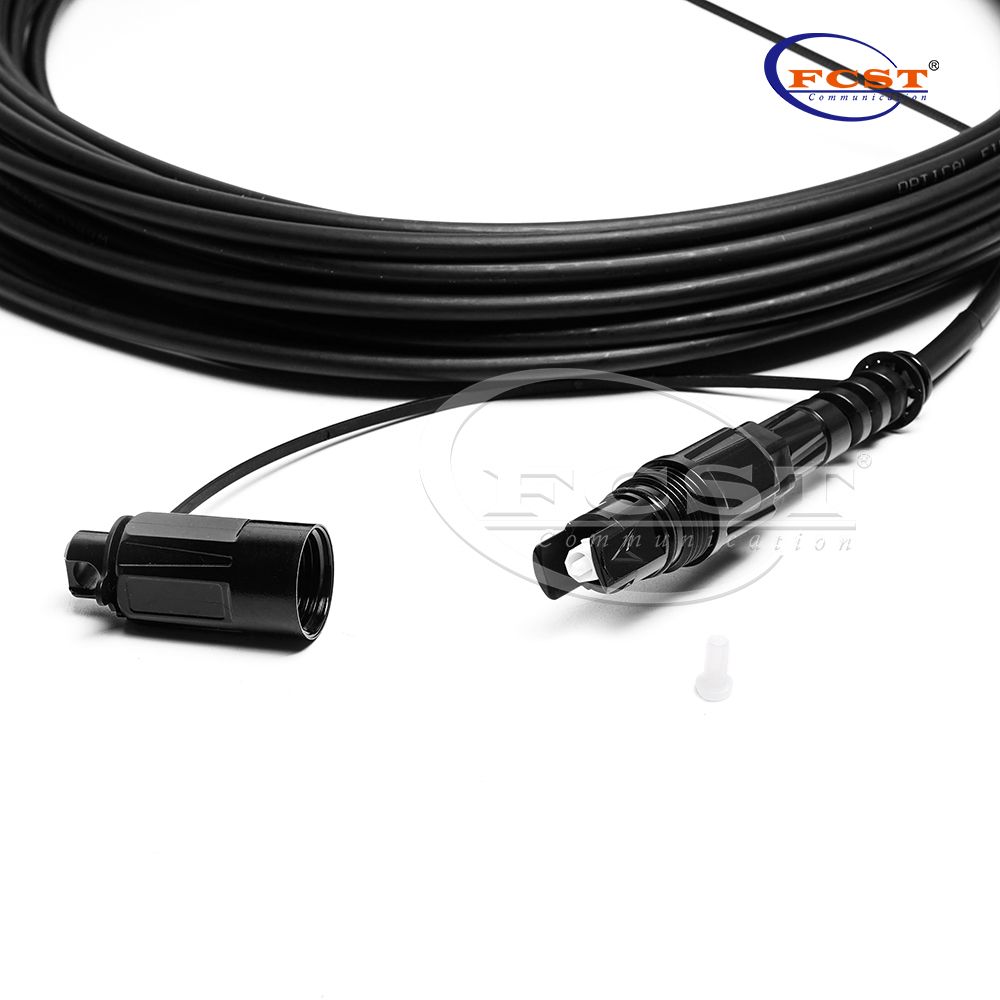

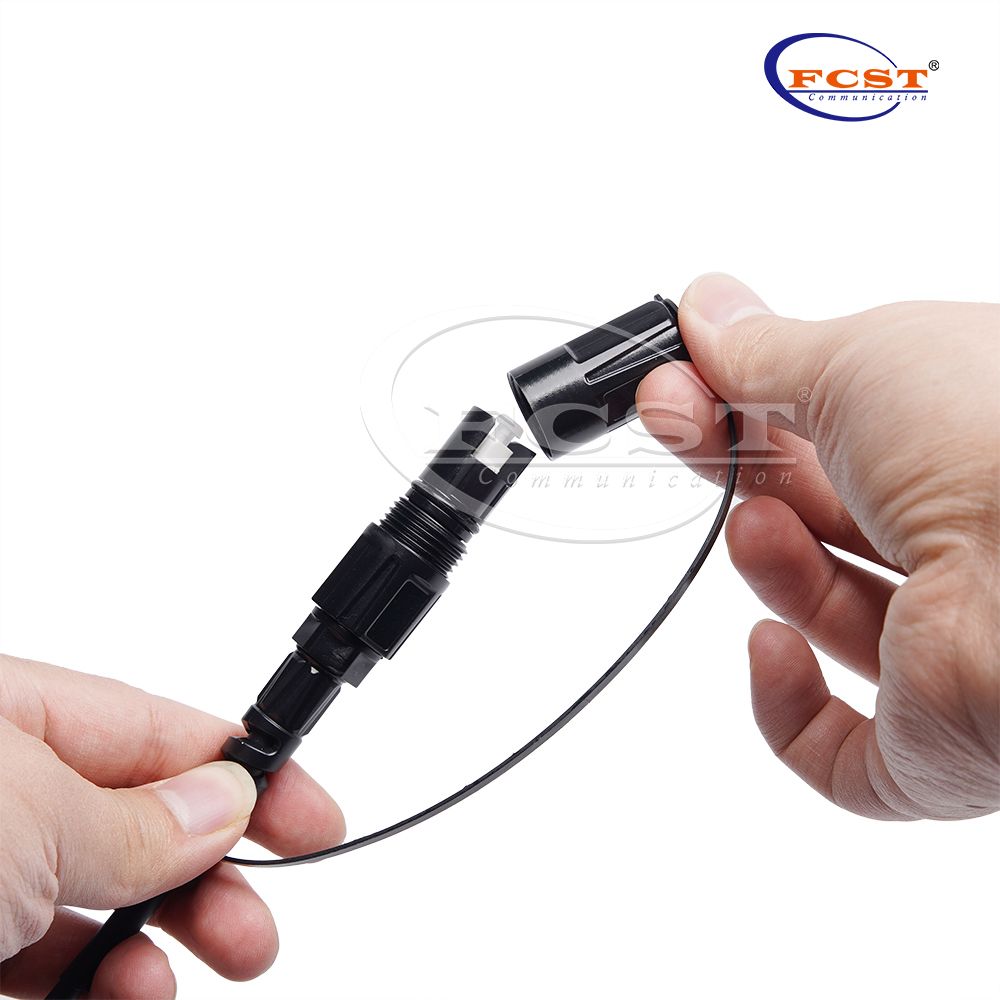

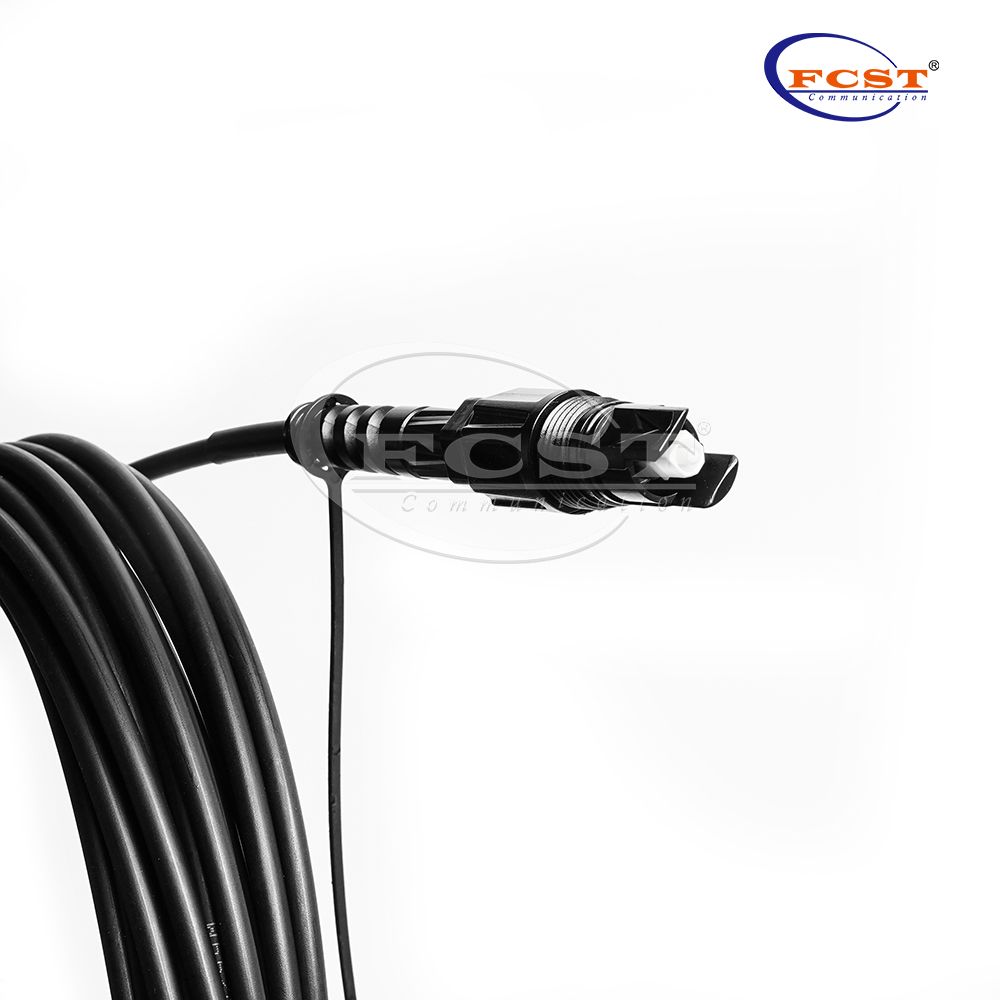

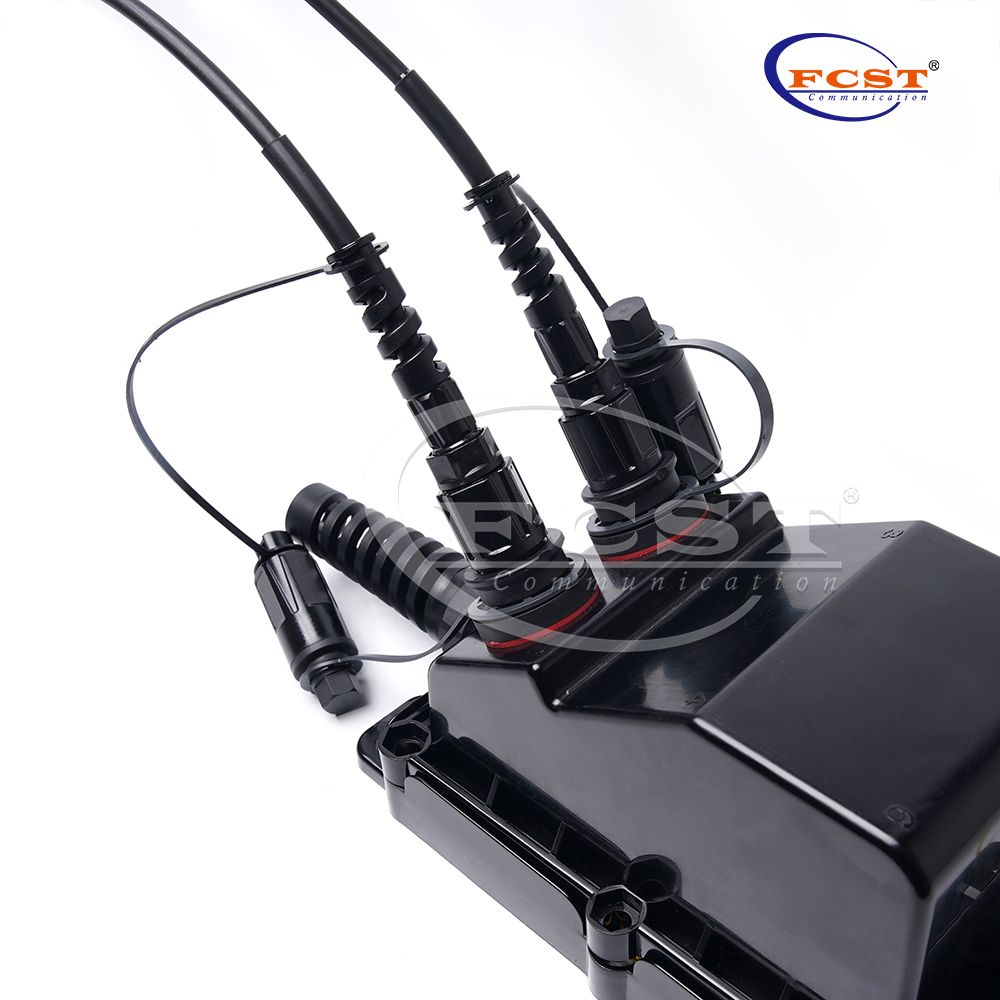

FCSTموصل OptiTap/H توفر التجميعات حل اتصال قوي ومحكم لاتصال الألياف بالمنزل (FTTH).يشتمل طرف الموصل المتصلب على اتصال من نوع SC/APC داخل غلاف بوليمر رفيع ومختوم وملولب مما يسمح بسهولة الاتصال إما بمحطة متعددة المنافذ أو وعاء تمديد مدمج.يتصل موصل SC/APC بمحول قياسي، مما يوفر واجهة مشتركة لتطبيقات FTTH.متوفر بكابلات OSP مسطحة أو مستديرة الشكل، يوفر الموصل المقوى حلاً مثاليًا للدفن المباشر أو القنوات أو التركيبات الهوائية.
منتج مزايا
lمتوفر في عازل أو منغم.
lIP-68 حماية ضد الماء والغبار.
l-40 درجة مئوية ~ 85 درجة حرارة التشغيل.

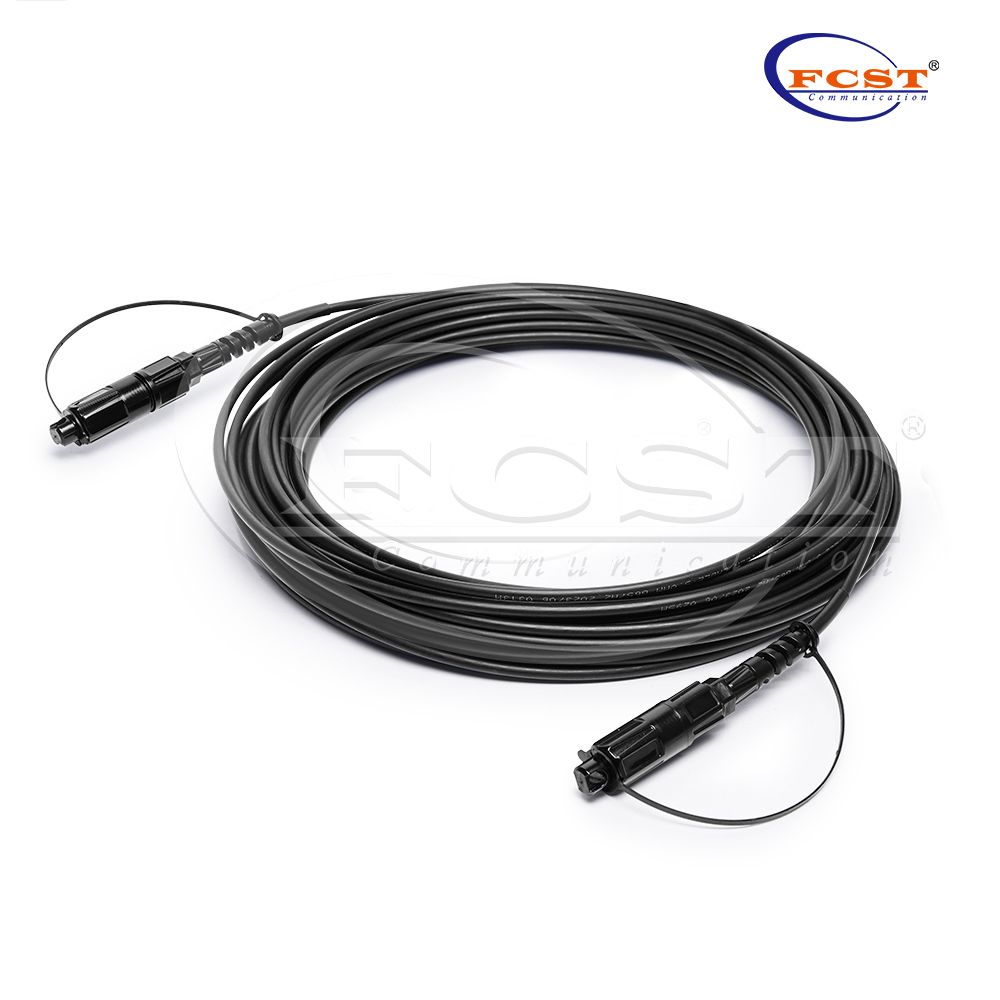

lمتوفر مع أحد الطرفين أو كلا الطرفين موصلين.
lمتوافق مع Corning-OptiTap وH-Connector.
lمصممة للتركيب الجوي أو المدفون مباشرة أو مجاري الهواء.
lطول الكابل 100 قدم، 200 قدم، 300 قدم، 500 قدم، 1000 قدم أو حسب الطلب.
lهجين (أحد طرفيه بموصل OptiTap، وطرف بموصل SC قياسي) متوفر مع أو بدون قبضة سحب.
مواصفات المنتج
بناء | وصف |
الفيبر Cالكونت | 1 |
الفيبر Tنعم | G.657A/G.652D |
طول | 20/50/100/150 م(خياري) |
الخارجي Sهيث | مادة:LSZH/تي بي يو/PE |
كابل يكتب | كابل بصري دائري، Oفال الكابلات الضوئية,يسقط كابل |
كابل Dمقياس | كابل ضوئي دائري:φ4.8 ملم/φ5.0 ملم |
درجة حرارة التخزين | -20ºج إلى +60ºC |

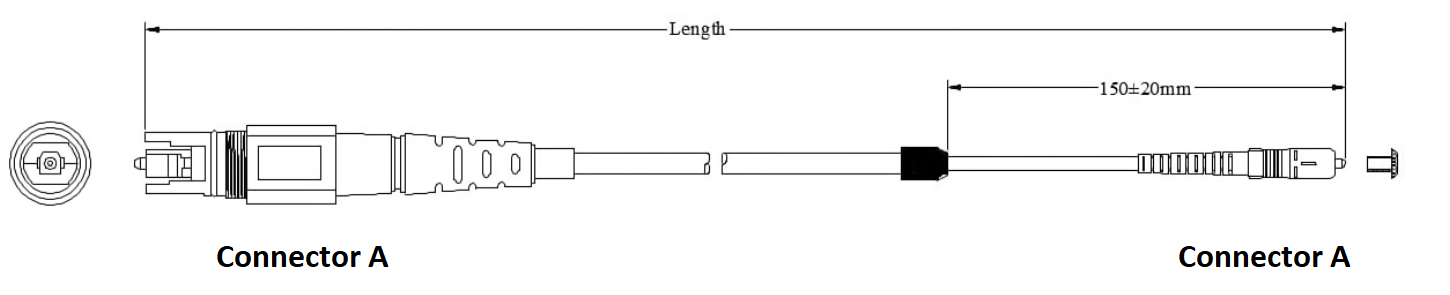

المخططات الأبعاد
تحديد-الموصل أ
بناء | وصف |
الانعكاس، نموذجي | -65 ديسيبل |
فقدان الإدراج، نموذجي | ≤ 0.15 ديسيبل |
نوع الموصل | موصل SC/APC OptiTap (موصل H) |
تحديد-الموصل ب
بناء | وصف |
الانعكاس، نموذجي | -65 ديسيبل |
فقدان الإدراج، نموذجي | ≤ 0.15 ديسيبل |
نوع الموصل | SC/موصل APC (بسيط) |
منتج مزايا
lمنطقة التجارة الحرة / الألياف الضوئية.
lمتعددة الأغراض في الهواء الطلق.
lللاتصال بين صندوق التوزيع و RRH.
lالنشر في تطبيقات الأبراج الخلوية لرأس الراديو عن بعد.

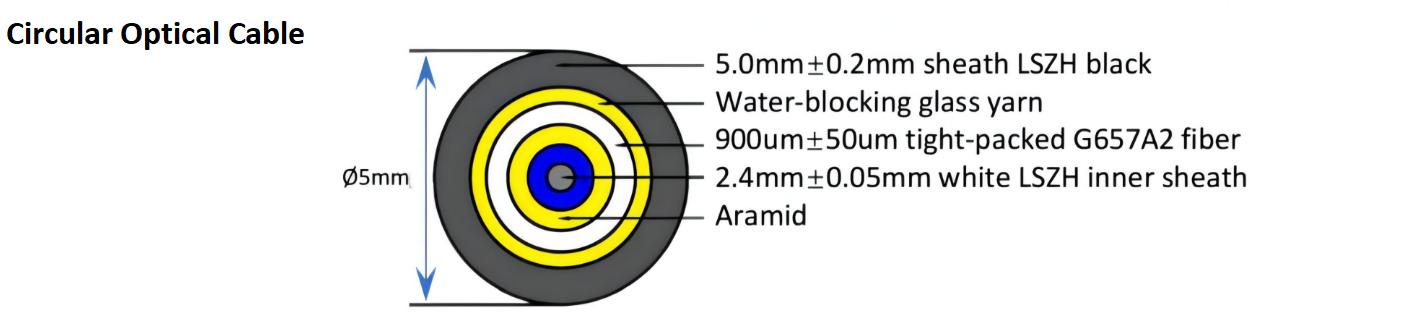

نوع الكابل
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 5.0±0.2مم |
الحد الأدنى Aقوة الشد منخفضة | Sهورت Tإرم:800ن |
Mالحد الأدنى Aتحميل سحق قابل للانخفاض (ن/100 ملم) | Sهورت Tإرم:2000 |
الحد الأدنى لنصف قطر الانحناء | Sهورت Tإرم:20 د |
درجة حرارة التخزين | -20 ~ +60℃ |

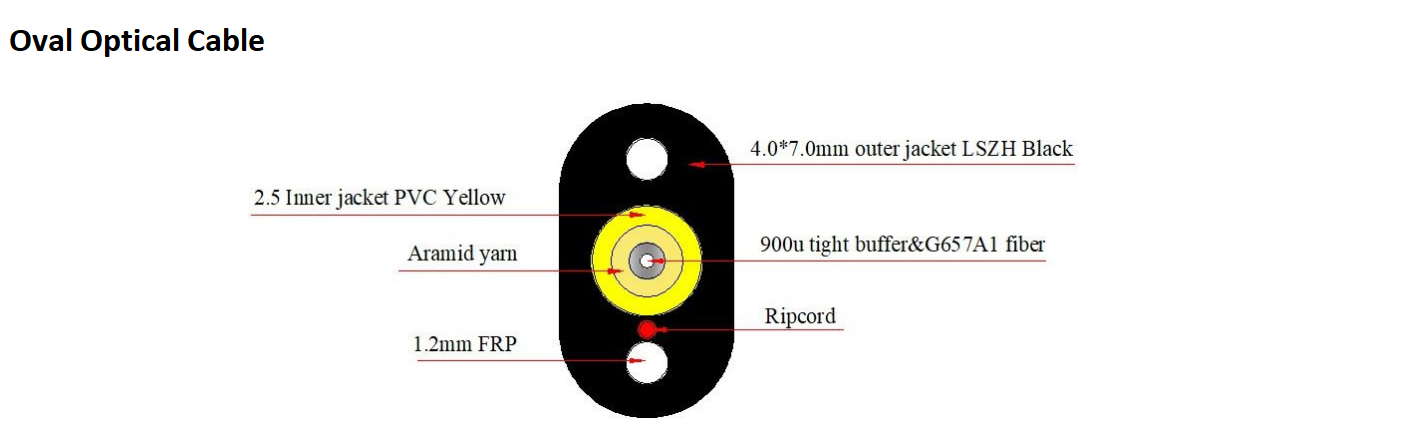

بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | (4.0±0.2)س(7.0±0.2) ملم |
الحد الأدنى Aقوة الشد منخفضة | Sهورت Tإرم:1350ن |
Mالحد الأدنى Aتحميل سحق قابل للانخفاض (ن/100 ملم) | Sهورت Tإرم:2200 |
الحد الأدنى لنصف قطر الانحناء | Sهورت Tإرم:20 د |
درجة حرارة التخزين | -20 ~ +60℃ |

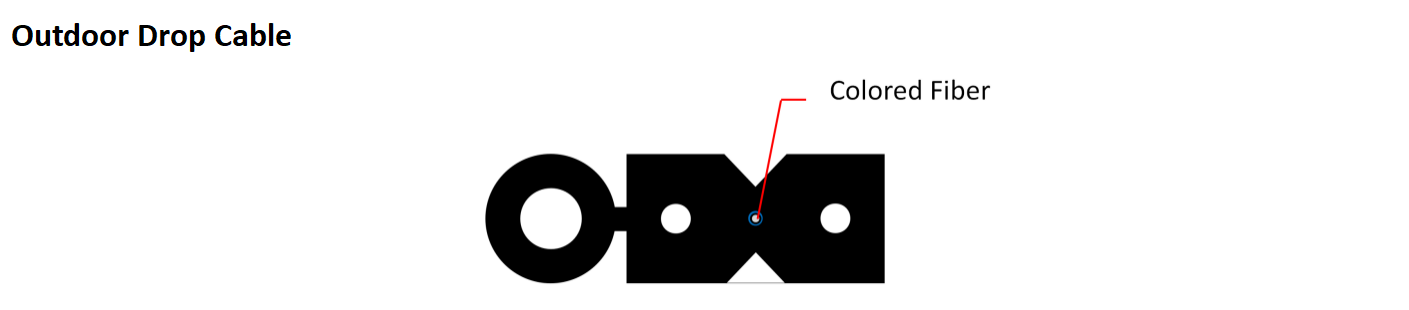

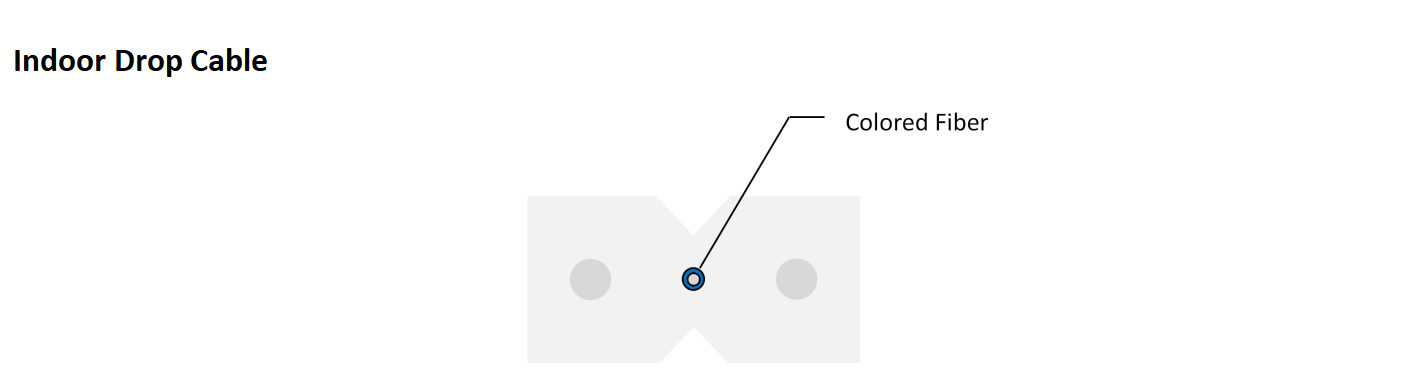

بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 2.0*3.0 مللي متر |
الحد الأدنى Aقوة الشد منخفضة | Sهورت Tإرم:800ن |
Mالحد الأدنى Aتحميل سحق قابل للانخفاض (ن/100 ملم) | Sهورت Tإرم:1500 |
الحد الأدنى لنصف قطر الانحناء | Sهورت Tإرم:20 د |
درجة حرارة التخزين | -20 ~ +60℃ |
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 2.0*5.0 مللي متر |
الحد الأدنى Aقوة الشد منخفضة | Sهورت Tإرم:1000ن |
Mالحد الأدنى Aتحميل سحق قابل للانخفاض (ن/100 ملم) | Sهورت Tإرم:2000 |
الحد الأدنى لنصف قطر الانحناء | Sهورت Tإرم:20 د |
درجة حرارة التخزين | -20 ~ +60℃ |
