فهم قوة الألياف الضوئية: تحليل متعدد الأبعاد

تعتبر الألياف الضوئية العمود الفقري لشبكات الاتصالات الحديثة، وتشتهر بقدرتها على نقل البيانات لمسافات طويلة بأقل قدر من الخسارة. في حين يتم الاحتفاء بأدائها في نقل البيانات في كثير من الأحيان، فإن القوة المادية للألياف الضوئية لها نفس القدر من الأهمية لموثوقيتها ومتانتها في التطبيقات المتنوعة. تتعمق هذه المقالة في العوامل التي تؤثر على قوة الألياف الضوئية، وتتضمن النظريات العلمية مثل إحصائيات ويبل، وميكانيكا الكسر، ونظرية التآكل الإجهادي لتوفير تحليل شامل مدعوم بالبيانات.

1. خصائص المواد

تعتمد قوة الألياف الضوئية في المقام الأول على المادة الأساسية، وعادةً زجاج السيليكا.

القوة الجوهرية: يتمتع زجاج السيليكا النقي نظريًا بقوة شد متأصلة تصل إلى 10 جيجا باسكال. ومع ذلك، لا يمكن تحقيق هذه القوة إلا في الألياف الخالية من العيوب.

توزيع ويبل: يستخدم نموذج وايبول الإحصائي على نطاق واسع لوصف تقلب قوة الألياف الزجاجية. وفقًا لنظرية ويبل، تتبع قوة الألياف الضوئية توزيعًا احتماليًا، يتأثر بحجم وتوزيع عيوب السطح. تعد القوة المميزة ( σ₀ ) ومعامل Weibull (m) من العوامل الأساسية في تقييم موثوقية الألياف. يشير معامل Weibull الأعلى إلى تقلب أقل وقوة أكثر قابلية للتنبؤ.

صيغة ويبل للقوة البصرية

2. عمليات التصنيع

تؤثر كيفية تصنيع الألياف الضوئية بشكل كبير على قوتها الميكانيكية.

ميكانيكا الكسر في الرسم: أثناء عملية سحب الألياف، يمكن أن تؤدي التقلبات الدقيقة في درجة الحرارة أو التوتر إلى إنشاء شقوق صغيرة على سطح الألياف. تعمل هذه الشقوق الصغيرة كمكثفات للضغط، مما يقلل من قوة الشد. تساعد ميكانيكا الكسر على التنبؤ بكيفية انتشار هذه الشقوق تحت الضغط، مما يؤكد الحاجة إلى التحكم الدقيق في العملية.

تطبيق الطلاء: إن تطبيق طلاءات البوليمر أثناء التصنيع يخفف من تأثير عيوب السطح. تعمل الطلاءات المطبقة بشكل صحيح على توزيع الضغط بشكل أكثر توازناً، مما يؤخر انتشار التشققات.

اختبار ويبول في مراقبة الجودة: يستخدم المصنعون تحليل ويبول بشكل روتيني للتأكد من أن الألياف تلبي معايير القوة، مما يوفر ضمانًا إحصائيًا لموثوقية المنتج.

3. العوامل البيئية

تعتبر الظروف الخارجية عاملاً رئيسياً في أداء الألياف على المدى الطويل.

نظرية التآكل الإجهادي: يتعرض زجاج السيليكا لبخار الماء إلى التآكل الإجهادي، حيث تتفاعل الرطوبة البيئية مع روابط السيليكا تحت الضغط. يؤدي ذلك إلى إضعاف الألياف بمرور الوقت، وهي عملية موصوفة بواسطة معامل التآكل الإجهادي (n). تُظهر الألياف ذات القيم n الأعلى مقاومة أفضل للتدهور البيئي.

الدراجات الحرارية: التغيرات المفاجئة في درجات الحرارة يمكن أن تؤدي إلى ضغوط داخلية تؤدي إلى نمو الشقوق. توفر قياسات صلابة الكسر نظرة ثاقبة لقدرة الألياف على مقاومة مثل هذا الضغط الحراري.

تدهور الأشعة فوق البنفسجية: يؤدي التعرض الطويل للأشعة فوق البنفسجية إلى تحلل طبقات البوليمر، مما يقلل من قدرة الطبقة الواقية على تخفيف الضغط على قلب الألياف.

تم توضيح المناطق التي تنتشر فيها الشقوق المختلفة تحت تأثير التآكل الإجهادي. في المنطقة الأولى، يهيمن الهجوم الكيميائي على الروابط المتوترة في الكراك على انتشار الشقوق. وفي المنطقة الثانية، يتم التحكم في الانتشار عن طريق انتشار المادة الكيميائية في الشق. في المنطقة الثالثة، تصل شدة الإجهاد إلى قيمتها الحرجة وتنتشر بشكل مستقل عن بيئتها.

4. الضغوطات التشغيلية

تؤثر بيئة المعالجة والبيئة التشغيلية للألياف الضوئية بشكل مباشر على قوتها.

نصف قطر الانحناء الحرج: يمكن أن يؤدي إجهاد الانحناء إلى تضخيم عيوب السطح، مما يؤدي إلى انتشار الشقوق. يتم حساب نصف قطر الانحناء الحرج باستخدام معامل مرونة الألياف وقوة الكسر. يعد الالتزام بنصف قطر الانحناء الموصى به من قبل الشركة المصنعة أمرًا ضروريًا لمنع الفشل.

تحميل الشد: قد تؤدي قوى السحب المفرطة أثناء التثبيت إلى تشوه لا رجعة فيه أو كسر فوري. توفر النماذج التحليلية التي تجمع بين قوة الشد ومعدل الإجهاد إرشادات لحدود التثبيت الآمن.

مقاومة التآكل: التآكل الناتج عن الاحتكاك يقلل من قوة الألياف بمرور الوقت. ويمكن قياس ذلك باستخدام اختبار التعب الديناميكي، الذي يقيم أداء الألياف في ظل دورات الإجهاد المتكررة.

5. تعزيز قوة النظام باستخدام موصلات المنتجات الدقيقة FCST

في حين أن موصلات المنتجات الدقيقة لا تزيد بشكل مباشر من القوة الجوهرية للألياف الضوئية، فإن موصلات المنتجات الدقيقة FCST تعمل بشكل كبير على تحسين موثوقية أنظمة الألياف ومتانتها:

توزيع الضغط: من خلال تأمين الألياف داخل القناة، تقوم الوصلات بتوزيع الضغط الميكانيكي بشكل أكثر توازناً، مما يقلل من احتمالية الضغط المركز الذي يمكن أن يؤدي إلى انتشار الشقوق.

الختم البيئي: تمنع موصلات المنتجات الدقيقة FCST دخول بخار الماء والملوثات، مما يخفف من آثار التآكل الناتج عن الإجهاد.

السلامة الميكانيكية: تحمي هذه الموصلات الألياف من القوى الخارجية مثل أحمال الانحناء والشد، مما يضمن متانة طويلة الأمد في البيئات القاسية.

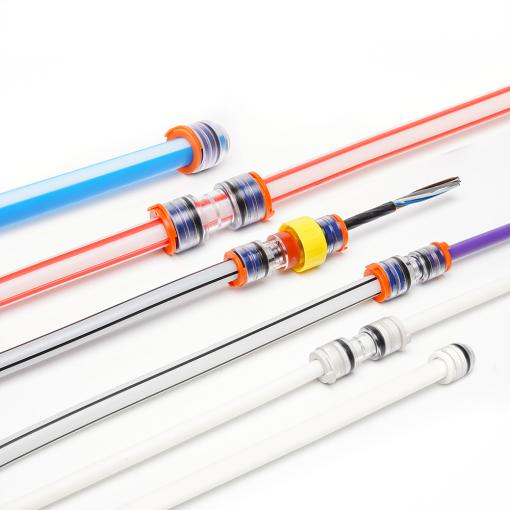

7/3.5 مللي متر 12/10 مللي متر 14/10 مللي متر مايكرو القناة موصل مستقيم لموصلات Telcome Microduct

6. الشيخوخة على المدى الطويل

الشيخوخة، أو فقدان القوة التدريجي، هي عملية حتمية تتأثر بكل من التعرض البيئي والضغوط التشغيلية. تساعد نماذج Weibull للتقادم على التنبؤ باحتمالية فشل الألياف بمرور الوقت، مما يرشد الشركات المصنعة إلى وضع توقعات واقعية لعمر الخدمة.

الاستنتاج والتوصيات

الاستفادة من النماذج العلمية: تطبيق إحصائيات ويبل، وميكانيكا الكسر، ونظرية التآكل الإجهادي لتقييم قوة الألياف وتحسينها.

تعزيز دقة التصنيع: استخدم إجراءات مراقبة الجودة المتقدمة مثل اختبار Weibull لضمان الموثوقية.

استخدم مكونات الحماية: قم بدمج موصلات المنتجات الدقيقة FCST لتقليل الضغوطات البيئية والميكانيكية.

ضمان المعالجة المناسبة: اتبع إرشادات الصناعة فيما يتعلق بنصف قطر الانحناء وحدود الشد والحماية من التآكل.

من خلال دمج هذه المبادئ العلمية مع تدابير الحماية القوية، مثل موصلات المنتجات الدقيقة FCST ، يمكن لأنظمة الألياف الضوئية تحقيق موثوقية معززة وعمر خدمة أطول وأداء أفضل في التطبيقات المتنوعة.

مراجع

ويبل، دبليو (1951). 'وظيفة التوزيع الإحصائي ذات التطبيق الواسع'. مجلة الميكانيكا التطبيقية.

لاون، بي آر (1993). كسر المواد الصلبة الهشة. مطبعة جامعة كامبريدج.

ميشالسكي، تا، وفريمان، SW (1982). 'نموذج التآكل الناتج عن الإجهاد للمواد الهشة'. مجلة جمعية السيراميك الأمريكية.

مواصفات موصل المنتجات الدقيقة FCST والبيانات الفنية (2023).
