| الحجم الشعبي: | |
|---|---|
FCST-GAS
FCST
FCST-GAS
300

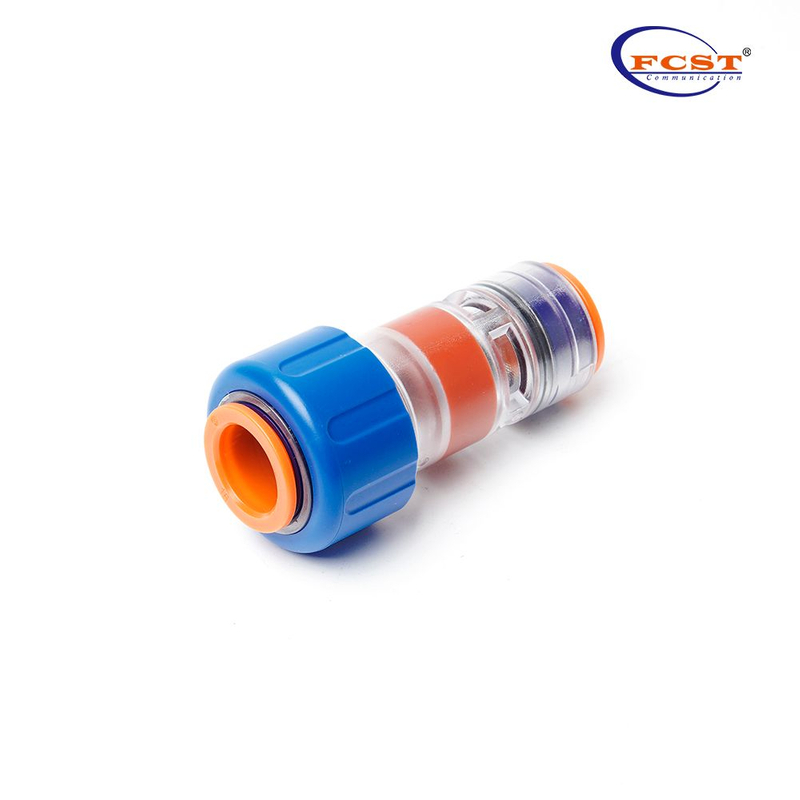

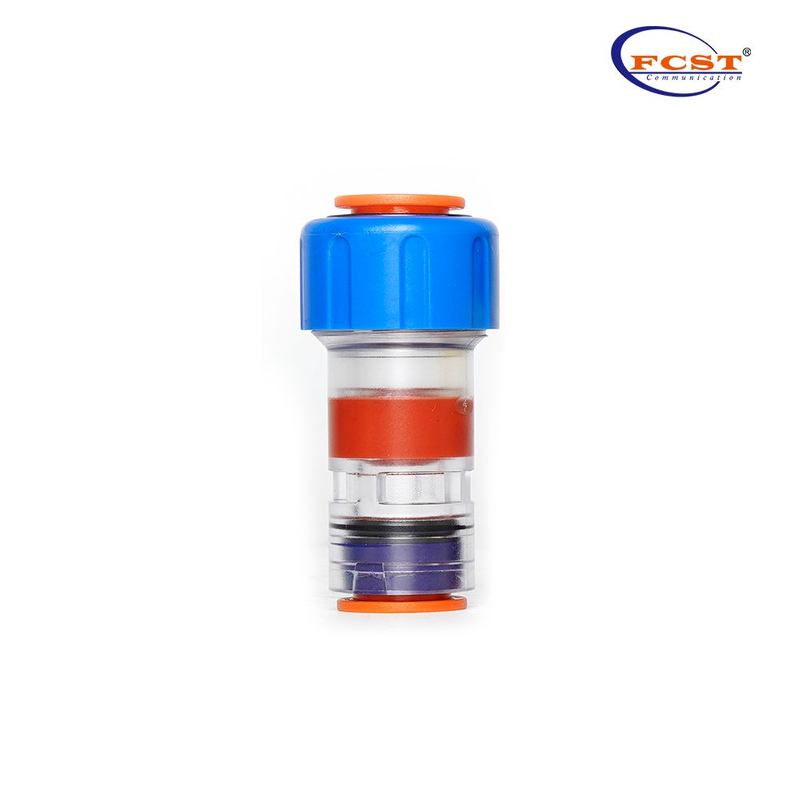

نظرة عامة على المنتج
يتم استخدام موصل القناة الدقيقة لكتلة الغاز والماء لمنع تدفق السائل بين القنوات الصغيرة المتصلة عند نقطة التحول. وبالتالي، تجنب دخول السوائل (الغاز) إلى القنوات الدقيقة، مما يؤدي إلى تلف المعدات.
مزايا المنتج

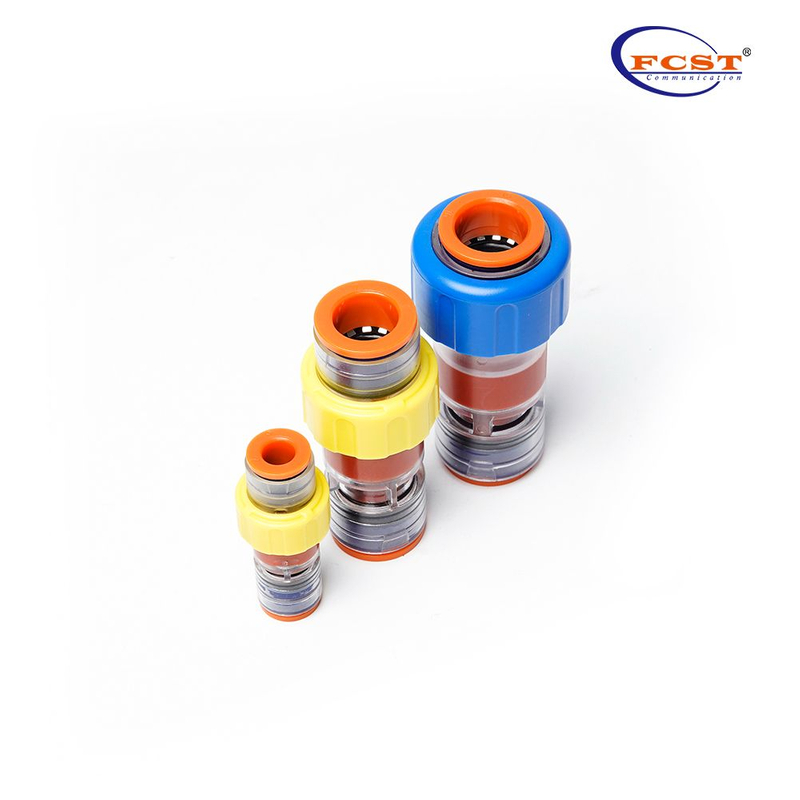

للمنتجات الدقيقة مقاس 5-20 مم.
Easy 'push-in ' التثبيت.
جسم شفاف واضح شفاف.
95 ٪ من المواد مصنوعة من المعدن.
تم اختباره وفقًا لـ EN 50411-2-8: 2009.
تصميم متين للاستخدام المدفون مباشرة وفوق الأرض.
مواصفات المنتج
بناء | وصف |
أنبوب إلى موصل | HDPEMicroduct (DB | DI | TW) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
الحياة المقدرة | 25 سنة |
فئة الحماية | IP68 |
اختبار دخول المياه | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15 درجة مئوية إلى +45 درجة مئوية |
درجة حرارة التشغيل | -15 درجة مئوية إلى +45 درجة مئوية |
درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | الحجم: 12 مم، 50 ن | الحجم ≥14 مم، ≥ 120 ن |
مقاومة التأثير | 1.5ج |
وفقا للمعايير | سي إن 50411-2-8،إن 50411-2-5،EN61300،EN61753-1،EN60068-2-10،EN60794-1-2:2003 |
المعايير
بناء | وصف |
إن 60529 | IP68 |
إن 61300-2-26 | ضباب الملح |
إن 61300-2-33 | إعادة الإدخالات |
إن 61300-2-10 | مقاومة السحق |
إن 61300-3-1 | المظهر البصري |
إن 61300-2-4 | الاحتفاظ بالمنتجات الدقيقة |
إن 61300- 2-34 | المقاومة الكيميائية |
إن 50411-2-8 | الملحق هـ: قوة الإدراج |
إن 61386-22 | اختبار سلك التوهج عند 750 درجة مئوية |
إن 60794- 1-2 | 2003، الطريقة E4: lmpact |
إن 50411-2-8 | الملحق د: اختبار التثبيت |
إن 61300-2-22 | تغيير درجة الحرارة |
EN60794-1-2 | الطريقة E1. قوة الشد |
إن 61300-2-38 | 2006، الطريقة ب: فقدان الضغط |
إن 50411-2-8 | الملحق ج: مقاومة الضغط العالي |
إن 61300-2-23 | 1997، الطريقة الثانية: الغمر في الماء |
إن 61386- 24 | أنظمة القنوات مدفونة تحت الأرض |
إن 61300-2-38 | 2006، الطريقة أ: أداء الختم |

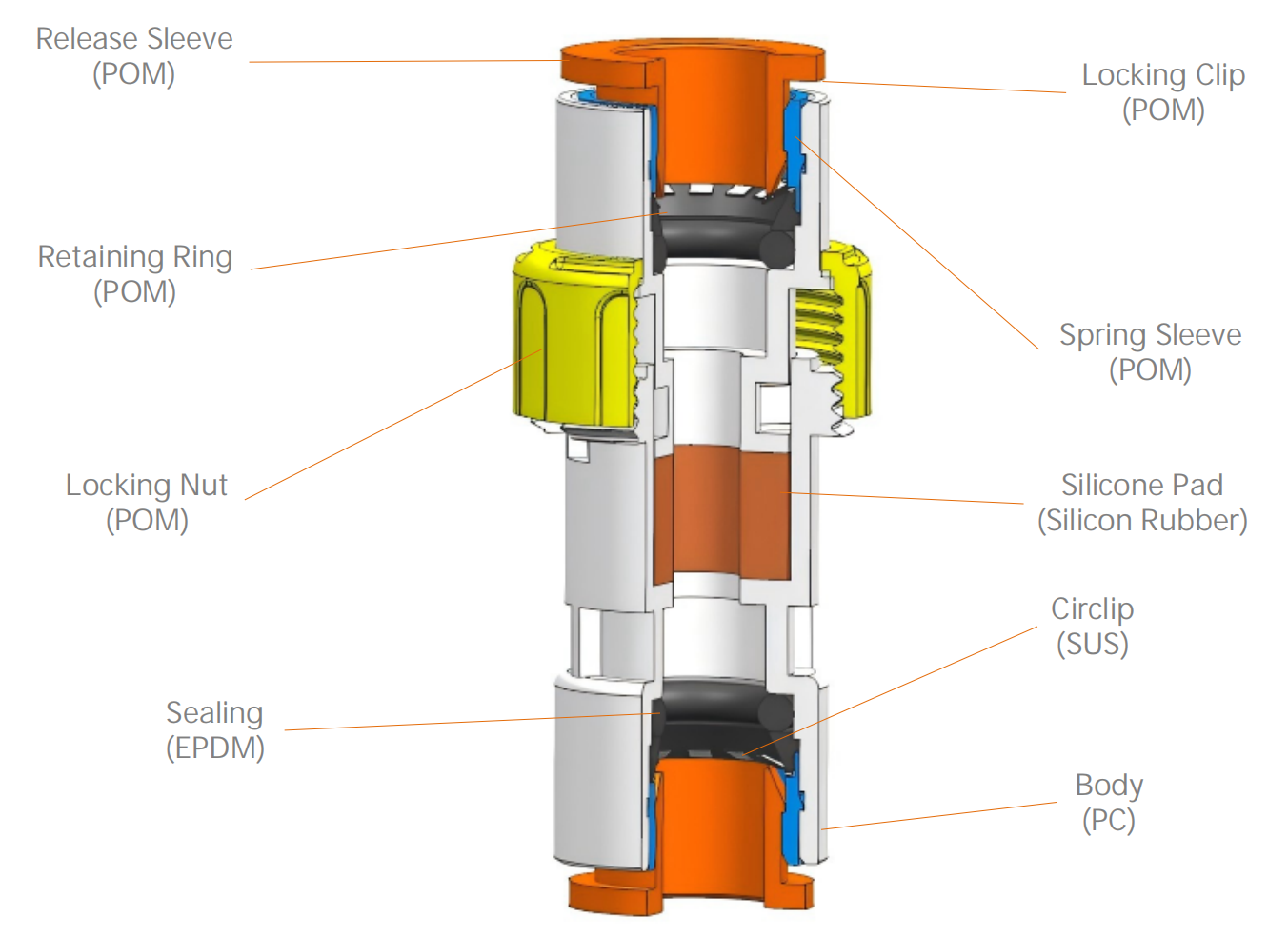

مادة المنتج
طلب المعلومات
نموذج | D1 (مم) | د 2 (مم) | A1 (مم) | أ 2(مم) | ب (مم) | لتر ( مم) | الوزن (ز) | نطاق حجب الكابل (مم) | |
GSA5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 2.5±0.12 | 44.0±0.5 | - | 0.5~2.1 | |
جي اس ايه6 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 2.5±0.12 | 44.0±0.5 | - | 0.5~2.1 | |
GSA7 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 4.0±0.12 | 50.5±0.5 | 8.6 ± 0.1 | 0.9 ~ 3.5 | |
GSA7 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 4.5±0.12 | 50.5±0.5 | 8.6 ± 0.1 | 0.9 ~ 3.5 | |
GSA8 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 4.0±0.12 | 50.5±0.5 | 8.6 ± 0.1 | 0.9 ~ 3.5 | |
GSA8 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 4.5±0.12 | 50.5±0.5 | 8.6 ± 0.1 | 0.9 ~ 3.5 | |
GSA10 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8.0±0.12 | 59.5±0.5 | 11.6±0.1 | 3 ~ 6/5 ~ 8 | |
GSA12 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 8.0±0.12 | 64.5±0.5 | 18.6±0.1 | 3 ~ 6/5 ~ 8 | |
GSA14 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 10.0±0.12 | 69.5±0.5 | 23.6±0.1 | 3~6/5~8/7~10 | |
GSA16 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 10.0±0.12 | 73.5±0.5 | 35.5±0.1 | 3~6/5~8/7~10 | |
GSA18 | 18 | 18 | 32.7±0.3 | 32.7±0.3 | 12.0±0.12 | 76.5±0.5 | 57.1±0.1 | 7~10/9~12 | |
GSA20 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 13.0±0.12 | 76.5±0.5 | 52.6±0.1 | 8 ~ 13/12 ~ 16 | |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
