كابل مايكرو تقطعت بهم السبل
FCST
Stranded Micro Cable
نظرة عامة على المنتج
FCSTتم تكريسها لتطوير وإنتاج كابل الألياف الجوية المنفصلة منذ عام 2003. حتى الآن، أنتجنا العديد من أنواع الكابلات الهوائية في الهواء الطلق، وفي ذلك، فإن الهواء المنفجر هو وحدة الألياف الجوية المنفجرة الهواء هي المنتجات الرئيسية.
ثبت ذلكFCSTالمنتجات متفوقة على الآخرين في العديد من اختبارات أداء المنتج، ويتم الإشادة بالكابلات من قبل جميع العملاء أثناء تثبيت نفخها. حتى عام 2010،FCSTقام بتصدير Microcables إلى أوروبا حوالي 10000 كيلومتر ومزودة بالعملاء المحليين بحوالي 1500 كم.
مزايا المنتج
lهيكل الكابل الأمثل، كثافة الألياف العالية.
lرصيد طول الألياف دقيقة، ضمان أداء مستقر.
lهيكل الابتكار في غمد، وتعزيز أداء النفخ.
lلا هلام في كابل الأساسية لحظر المياه، منخفض الكربون والبيئية.
المعايير
ما لم يتم تحديد خلاف ذلك في هذه المواصفات، تكون جميع المتطلبات بشكل أساسي وفقا للمواصفات القياسية التالية.
ليف بصري ITU-T G.652D、G657.、IEC 60793-2-50.
الكابلات البصرية IEC 60794-5.、IEC 60794-1-2.

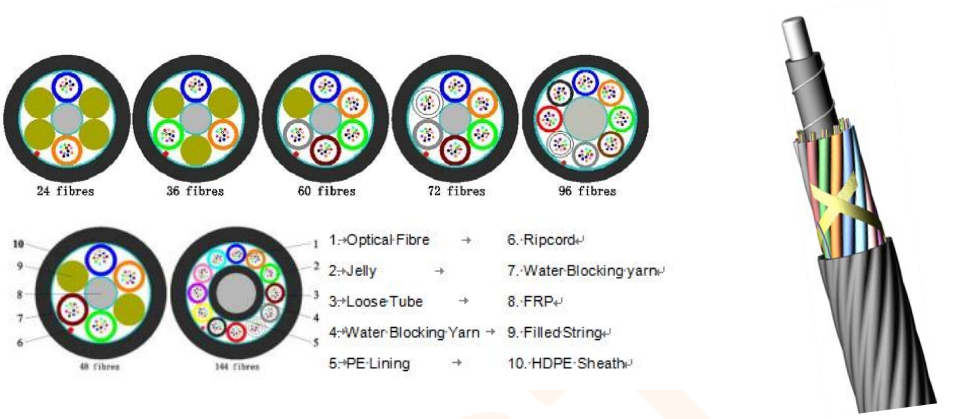

هيكل الكابل
مؤشر فني
نوع الكابل | كابل الطبقة | |||||||||
الألياف العد | 4 | 12 | 24 | 36 | 48 | 60 | 72 | 96 | 144 | |
عدد أنبوب فضفاض | 1 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | |
عدد السلسلة المملوءة | 5 | 5 | 4 | 3 | 2 | 1 | 0 | 0 | 0 | |
عدد الألياف / الأنبوب | 12 | |||||||||
طريقة حجب المياه | FRP أو PE. بطانة | ماء حظر الغزل | ||||||||
كابل كور | ماء حظر الغزل | |||||||||
سمك غمد HDPE | الاسمية: 0.50 مم، متوسط: 0.45 مم، الحد الأدنى: 0.40mm | |||||||||
القطر الشامل | 5.6±0.1 ملم | 6.4±0.1 ملم | 7.8±0.1 ملم | |||||||
وزن | 27 كجم / كم | 40 كجم / كم | 55 كجم / كم | |||||||
الأعلى. قوة الشد | 500n. | 1000n. | 1000n. | |||||||
الأعلى. سحق المقاومة | 800n / 100mm | |||||||||
دقيقة. انحناء نصف القطر -ثابتة | 12 الخارجيΦ | |||||||||
دقيقة. انحناء دائرة نصف قطرها ديناميكية | 20 الخارجيΦ | |||||||||
توهين ألياف الكابلات （وضع فردي） | 0.35db / km. الأعلى @ 1310nm. 0.22db / km ماكس @ 1550nm | |||||||||
نطاق درجة حرارة | التخزين -40.~ +.70℃التثبيت - 10.~ +.40℃ العملية -40.~ +.70℃ | |||||||||
حياة كابل الحياة (تقدير القيمة) | 25 سنة | |||||||||
الأداء الميكانيكي
العنصر | طريقة الاختبار | نتائج الاختبار | القيمة المحددة |
أداء التوتر | IEC 60794-1-2-E1 | المدى القصير： Da<0.10 ديسيبل،Daتفريغ； طويل الأمد： Da≤0.03 ديسيبل； | المدى القصير：انظر المؤشر الفني طويل الأجل = 0.5 على المدى القصير |
معجب | IEC 60794-1-2-E3 | المدى القصير： Da<0.10 ديسيبل،Daتفريغ； طويل الأمد： Da≤0.03 ديسيبل；الغمد الخارجي ليس لديه صدع واضح. | قصيرة مصطلح قوة التكسير = 800 ن مصطلح سحق القوة = 400 ن |
الانحناء المتكرر | IEC 60794-1-2-E6 | بعد الاختبار،Da≤0.03 ديسيبل； الغمد الخارجي ليس لديه صدع واضح. | ص = 20 الخارجيΦ |
حمولة الانحناء = 50N | |||
أوقات الانحناء = 30 | |||
التواء | IEC 60794-1-2-E7 | بعد الاختبار،Da≤0.03 ديسيبل； الغمد الخارجي ليس لديه صدع واضح. | زاوية التواء =±180º |
تحميل التواء = 50N | |||
Torsion مرات = 10 | |||
كابل بيند. | IEC 60794-1-2-E11A | بعد الاختبار، يمكن للألياف البصرية’ل يكون كسر； الغمد الخارجي ليس لديه صدع واضح. | ص = 20 الخارجيΦ 10Turns. دورات الأوقات = 5 |
شرع جميع الاختبارات البصرية في 1550 نانومتر | |||
تهب الأداء
أداة تهب | طول النفخ النموذجي | ||
بلوميتاز：PR-140، minijet-400 إلخ. ضغط الهواء: 15bar | الألياف العد | نوع القناة 8.0 / 10.0mm. | نوع القناة 10.0 / 12.0mm. |
12～72 ألياف | ≥1800 متر | ≥2300 متر | |
96 ألياف | ≥1800 متر | ≥2300 متر | |
144 ألياف | / | ≥1200 متر | |
أداء البيئة
العنصر | طريقة الاختبار | نتائج الاختبار |
دراجة الحرارة الدراجات | IEC 60794-1-2-F1 | التوهين الإضافي المسموح به (1550nm) |
G.652D / G657. | ||
a≤0.05 ديسيبل / كم،Dعكسها； | ||
اختراق المياه | IEC 60794-1-2-F5B | عمود الماء: 1 متر، كابل 3 أمتار، الفترة: 24 ساعة لا تسرب المياه من خلال النهاية المفتوحة للكابل |
تعبئة مجمع التدفق | IEC 60794-1-2-E14 | 70℃،الفترة: 24 ساعة لا تدفق مركب من الكابل |

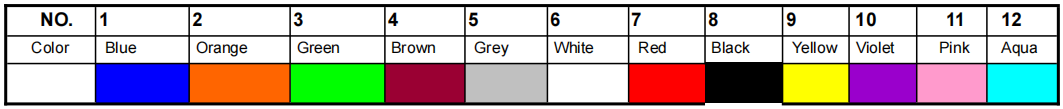

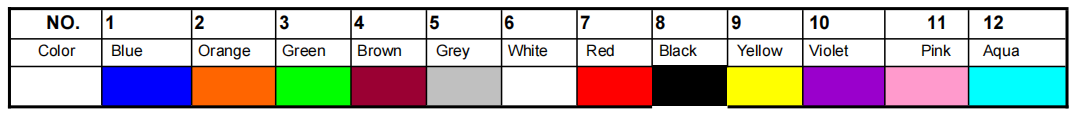

ألوان الألياف
ألوان أنبوب فضفاضة(يمكن تحديد ألوان أنبوب فضفاضة حسب متطلبات العميل)
12～72 ألياف: 1～6 ألوان، 96 ألياف: 1～8 ألوان، 144 ألياف: 1～12 لونا.
ألوان سلسلة مليئة
جميع سلسلة حشو غير غير دون.(طبيعي >> صفة).
كابل جيمخام:
SZ سانداند.
غمد بمناسبة
تم وضع علامة على الغمد الخارجي على فترات من 1 أمتار على النحو التالي:FCSTرقم ABC ونوع ألياف الألياف لكل أنبوب × عدد الأنبوب [MM-yyyy] = طول العلامات في متر =
مثال:FCSTABC 48 G652D 12 × 4 [04- 2014] = 6888M =
