نظرة عامة على المنتج

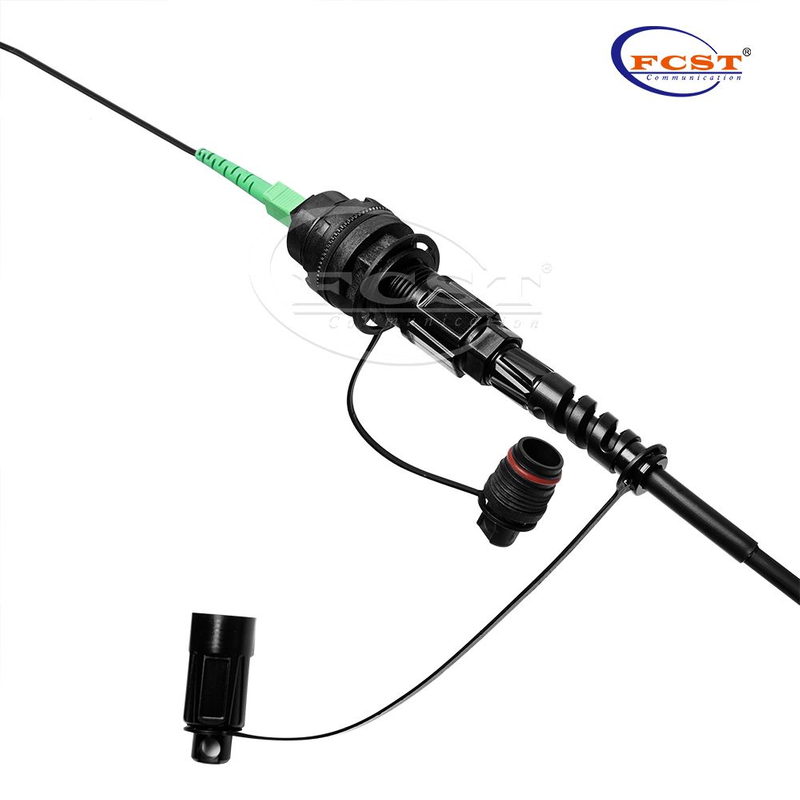

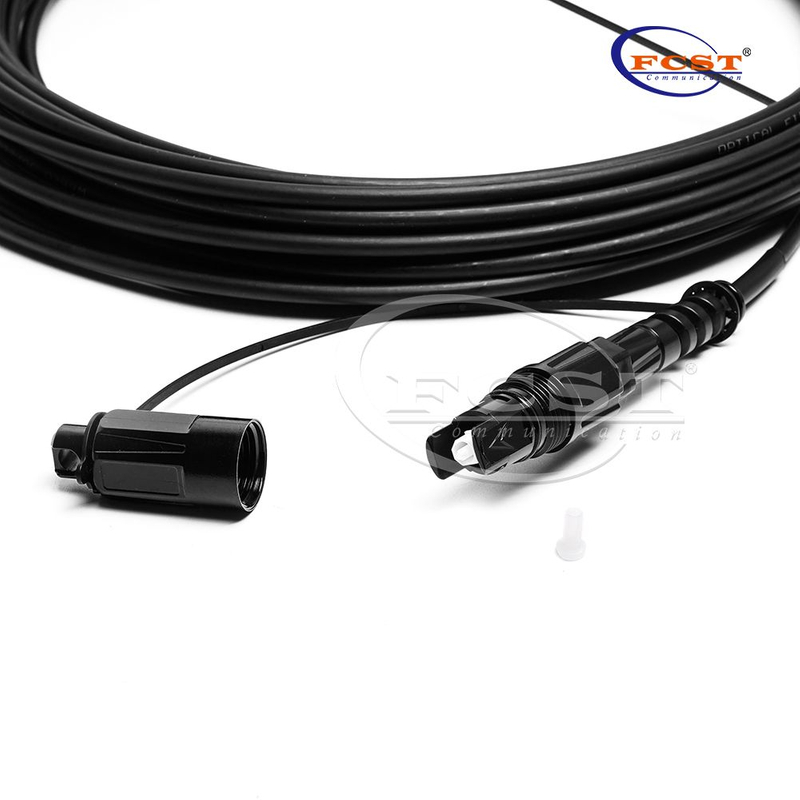

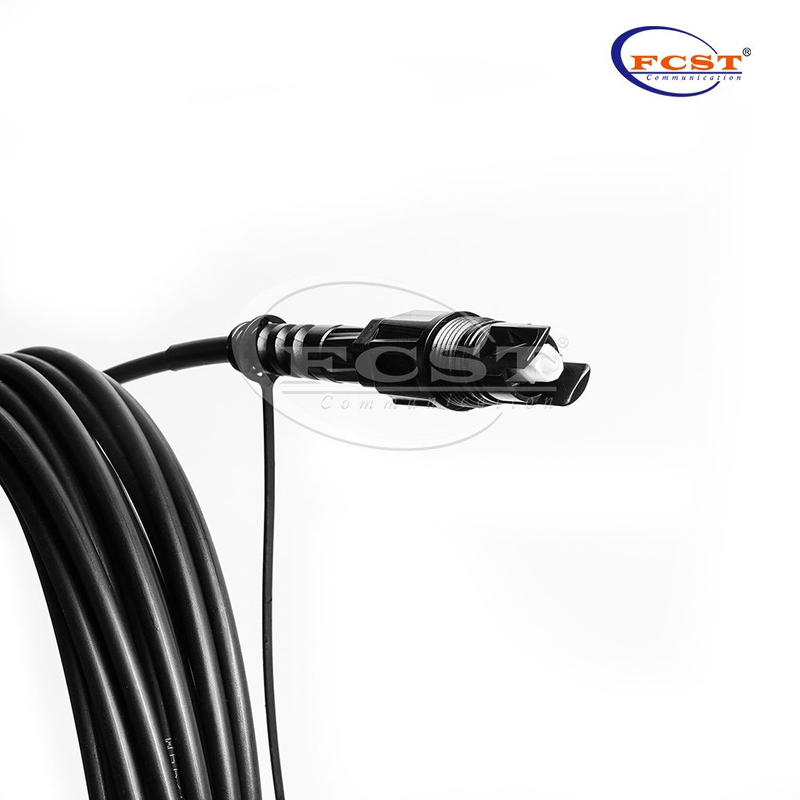

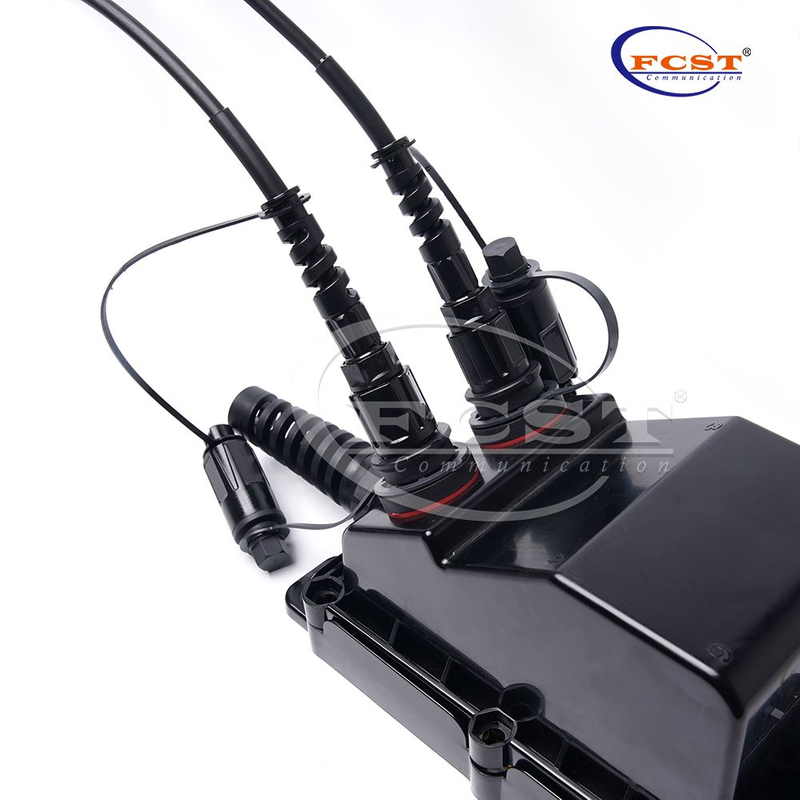

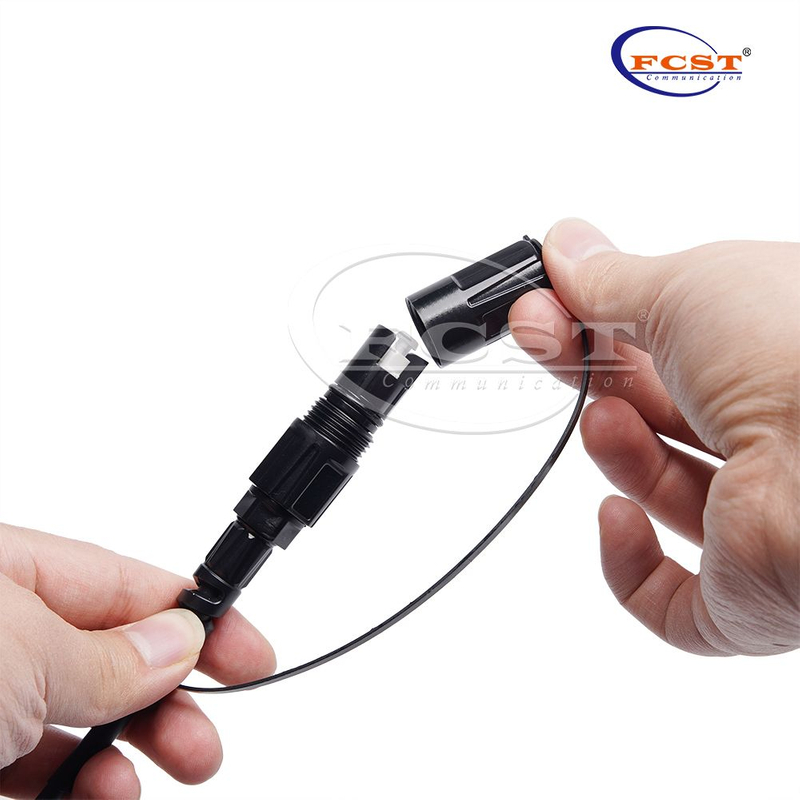

توفر مجموعات FCST موصل OptiTap/H من حل اتصال قوي ومحكم لاتصال الألياف بالمنزل (FTTH). يشتمل طرف الموصل المتصلب على اتصال من نوع SC/APC داخل غلاف بوليمر رفيع ومختوم وملولب مما يسمح بسهولة الاتصال إما بمحطة متعددة المنافذ أو وعاء تمديد مدمج. يتصل موصل SC/APC بمحول قياسي، مما يوفر واجهة مشتركة لتطبيقات FTTH. متوفر بكابلات OSP مسطحة أو مستديرة الشكل، يوفر الموصل المقوى حلاً مثاليًا للدفن المباشر أو القنوات أو التركيبات الهوائية.
مزايا المنتج
ل متوفر في عازلة أو منغم.
ل IP-68 حماية الماء والغبار.
لتر -40 درجة مئوية ~ 85 درجة حرارة التشغيل.
ل متاح مع أحد أو كلا الطرفين موصل.
ل متوافق مع Corning-OptiTap وH-Connector.
ل مصممة للتركيب الجوي أو المدفون مباشرة أو مجاري الهواء.
ل طول الكابل 100 قدم، 200 قدم، 300 قدم، 500 قدم، 1000 قدم أو حسب الطلب.
l هجين (أحد طرفيه بموصل OptiTap، وطرف واحد بموصل SC قياسي) متوفر مع أو بدون قبضة سحب.
مواصفات المنتج
بناء | وصف |
عدد الألياف C | 1 |
نوع الألياف T | G.657A/G.652D |
طول | 20/50/100/150 م (اختياري) |
هيث S الخارجي | المواد : LSZH/TPU/PE |
نوع الكابل | كابل بصري دائري، كابل بصري O val، كابل إسقاط |
قطر الكابل D | كابل ضوئي دائري : φ 4.8 مم/ φ 5.0 مم كابل بصري |
درجة حرارة التخزين | -20درجة مئوية إلى +60 درجة مئوية |
المخططات الأبعاد
المواصفات -الموصل أ
بناء | وصف |
الانعكاس، نموذجي | -65 ديسيبل |
فقدان الإدراج، نموذجي | ≥ 0.15 ديسيبل |
نوع الموصل | موصل SC/APC OptiTap (موصل H) |
المواصفات -الموصل ب
بناء | وصف |
الانعكاس، نموذجي | -65 ديسيبل |
فقدان الإدراج، نموذجي | ≥ 0.15 ديسيبل |
نوع الموصل | موصل SC / APC (بسيط) |
مزايا المنتج
ل منطقة التجارة الحرة / FTTH.
ل متعددة الأغراض في الهواء الطلق.
ل للاتصال بين صندوق التوزيع و RRH.
ل النشر في تطبيقات برج الخلية رئيس الراديو عن بعد.
نوع الكابل
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 5.0± 0.2مم |
الحد الأدنى من قوة الشد القابلة للذوبان | S قصير الأجل : 800N طويل الأجل: |
الحد الأدنى من حمل التكسير المسموح به ( ن/100 ملم) | المدى القصير : 2000 المدى الطويل: |
الحد الأدنى لنصف قطر الانحناء | S قصير الأجل : 20D طويل الأجل |
درجة حرارة التخزين | -20 ~ +60 درجة مئوية |
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | (4.0 ± 0.2) × (7.0 ± 0.2) ملم |
الحد الأدنى من قوة الشد القابلة للذوبان | S قصير الأجل : 1350N طويل الأجل: |
الحد الأدنى من حمل التكسير المسموح به ( ن/100 ملم) | المدى القصير : 2200 المدى الطويل: |
الحد الأدنى لنصف قطر الانحناء | S قصير الأجل : 20D طويل الأجل |
درجة حرارة التخزين | -20 ~ +60 درجة مئوية |
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 2.0*3.0 مللي متر |
الحد الأدنى من قوة الشد القابلة للذوبان | S قصير الأجل : 800N طويل الأجل: |
الحد الأدنى من حمل التكسير المسموح به ( ن/100 ملم) | المدى القصير : 1500 المدى الطويل: |
الحد الأدنى لنصف قطر الانحناء | S قصير الأجل : 20D طويل الأجل |
درجة حرارة التخزين | -20 ~ +60 درجة مئوية |
بناء | وصف |
عدد الكابلات | 1 |
خارج غمد القطر | 2.0*5.0 مللي متر |
الحد الأدنى من قوة الشد القابلة للذوبان | S قصير الأجل : 1000N طويل الأجل: |
الحد الأدنى من حمل التكسير المسموح به ( ن/100 ملم) | المدى القصير : 2000 المدى الطويل: |
الحد الأدنى لنصف قطر الانحناء | S قصير الأجل : 20D طويل الأجل |
درجة حرارة التخزين | -20 ~ +60 درجة مئوية |
