FCST02265
FCST
نظرة عامة على المنتج

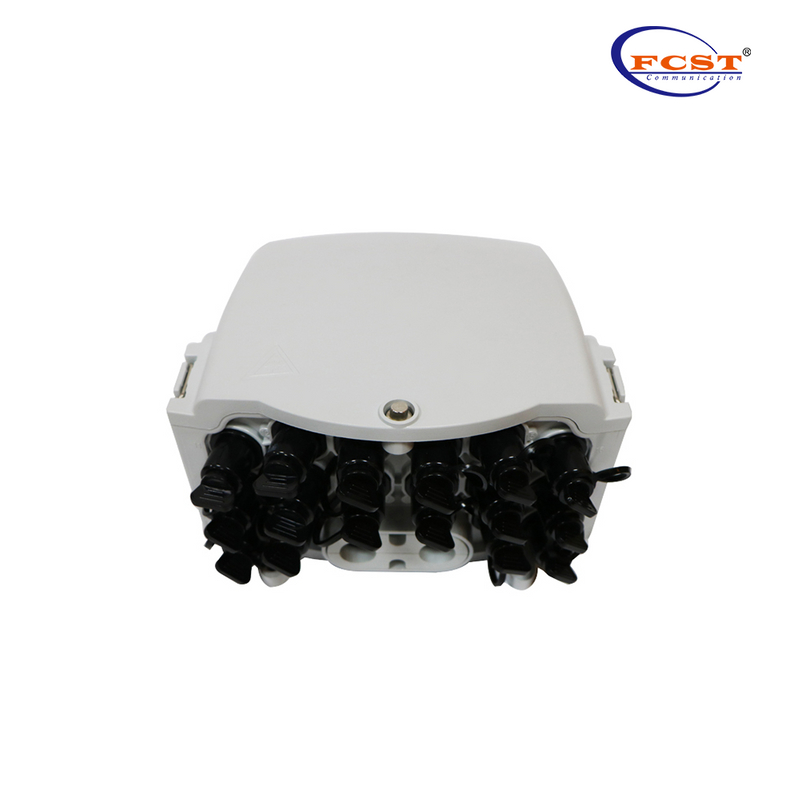

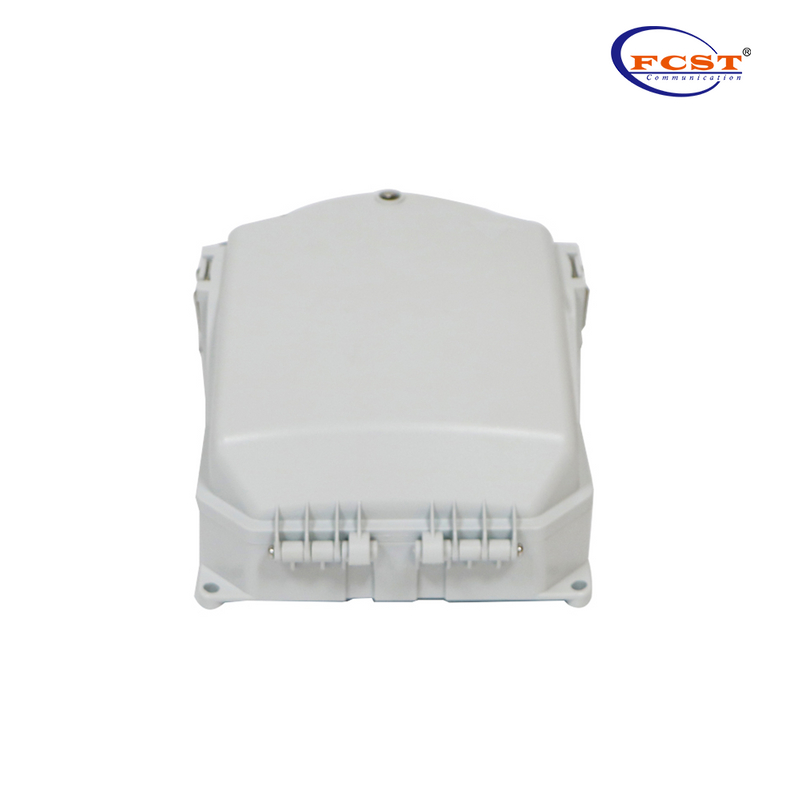

يتم استخدام صندوق توزيع الألياف الضوئية كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx. يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
مزايا المنتج
ل إجمالي الهيكل المغلق.
ل المواد: PC + ABS، مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة، مستوى حماية يصل إلى IP65.
L chlamping لكابل التغذية وكابل إسقاط ، الربط الألياف ، التثبيت ، التخزين ، التوزيع ... إلخ في واحد.
l يتم تشغيل أسلاك التوصيل ，المصنوعة من الكابلات ，وأسلاك التصحيح من خلال مساراتها الخاصة دون إزعاج بعضها البعض، وتركيب جهاز تقسيم PLC من النوع الصغير، وسهولة الصيانة.
ل يمكن قلب لوحة التوزيع لأعلى، ويمكن وضع كابل التغذية عن طريق منفذ التعبير، وسهل الصيانة والتركيب.
يمكن تثبيت الصندوق عن طريق التثبيت على الحائط أو التثبيت على القطب، وهو مناسب للاستخدام الداخلي والخارجي.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 16 |
الحجم (الصورة 1) أ*ب*ج ( مم ) | 208*241*117 |
وصف | صندوق سبليتر |
نموذج | 16 نواة |
حجم التثبيت (الصورة 2 ) D*E*F ( مم ) | 179*212*126 |
حجم التثبيت (الصورة 2 ) G * H ( مم ) | 21*52 |
في أكبر قطر C قادر ( مم) | 18 |
الرطوبة النسبية | ≥ 85% (+30 درجة مئوية ) |
الضغط الجوي | 70 كيلو باسكال ~ 106 كيلو باسكال |
درجة حرارة العمل | -40درجه مئوية ~ +85 درجه مئوية |

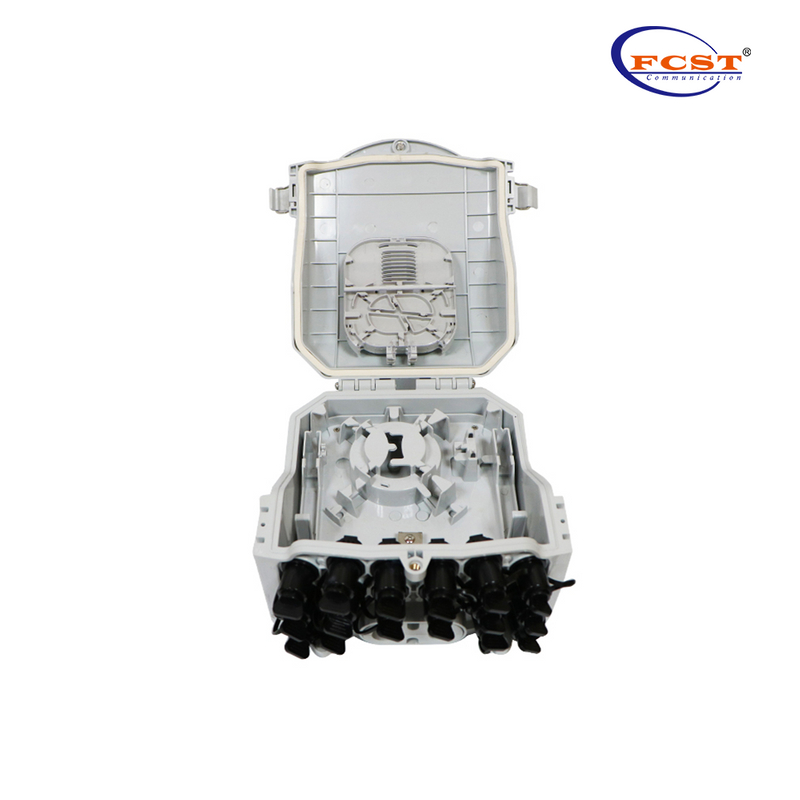

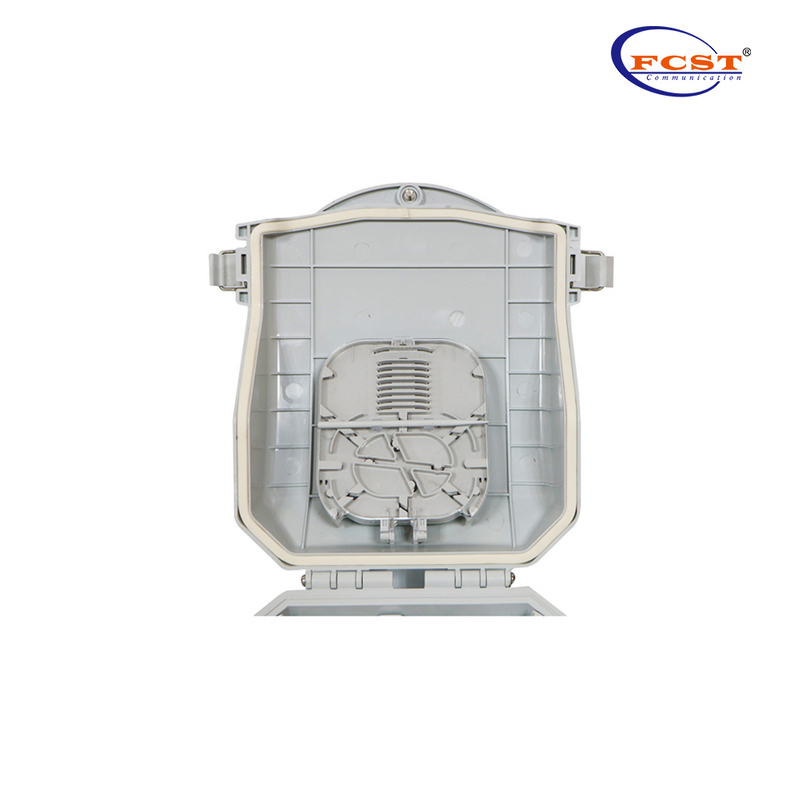

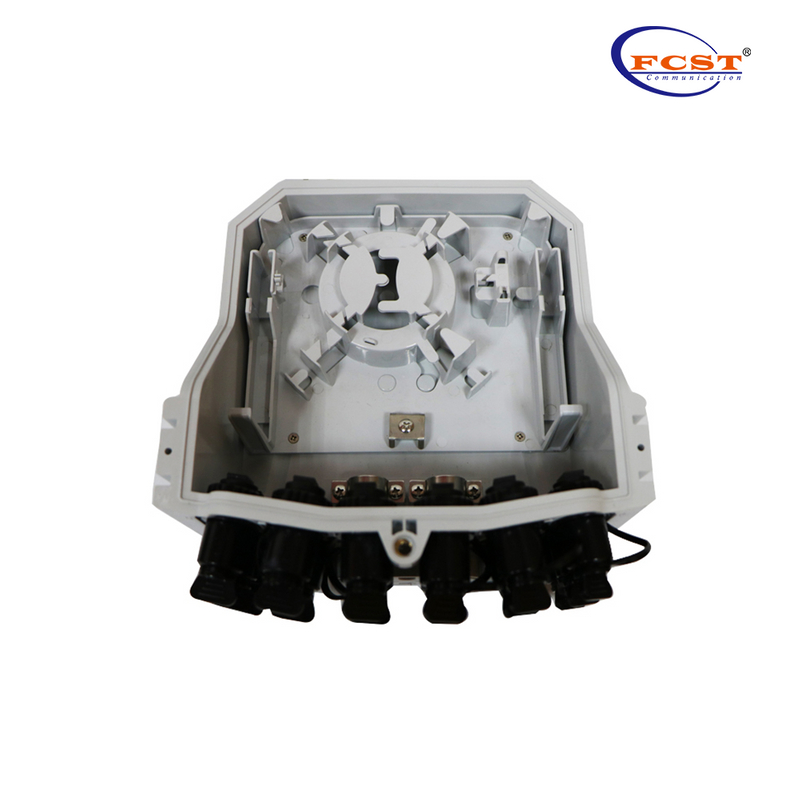

بنية المنتج
ورقة البيانات الفنية الرئيسية
فقدان الإدراج : ≥ 0.15 ديسيبل
خسارة عودة UPC : ≥ 50 ديسيبل
خسارة عودة APC : ≥ 60 ديسيبل
ورقة البيانات الفنية المقاومة للرعد
لا تقل مقاومة العزل بين جهاز التأريض والأجزاء المعدنية للصندوق عن 2 × 10⁴ M Ω /500V （ DC ； IR ≥ 2× 10⁴ M Ω /500V
مقاومة الجهد بين جهاز التأريض والصندوق وأجزائه المعدنية لا تقل عن 3000 فولت ( تيار مستمر ) / دقيقة، لا ثقب ，ولا وميض كهربائي ；U ≥ 3000 فولت
خدمات التصميم والتخصيص
لتوفير الخدمة مع عملية كاملة من مخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
ل تقديم تصميم مجاني وفقا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
