كم عدد الطرق المختلفة لتثبيت كابلات الألياف الضوئية؟

نظرًا لاختلاف ظروف البناء ومتطلبات البناء، سيتم مد كابلات الألياف الضوئية بطرق وسيناريوهات مختلفة. تتضمن معظم طرق التمديد العادية ما يلي: الدفن المباشر، والتركيب الهوائي، والدفن المباشر، والتركيب الهوائي. خط أنابيب (تحت الارض)، تحت الماء وداخلي، الخ.

1. الدفن المباشر

يشير الدفن المباشر إلى طريقة مد الكابلات الضوئية مباشرة في التربة تحت الأرض. عادة، في التربة العادية والتربة الصلبة، يجب دفن الكابلات الضوئية على مسافة أقل من 1.2 متر من السطح.

أثناء بناء الكابلات الضوئية المدفونة مباشرة، من الضروري حفر القاعدة الأرضية حسب الطلب، ثم وضع الكابل الضوئي المدفون في قاع الخندق، ومن ثم ردم التربة. من أجل تسهيل العثور على موقع وضع الكابل البصري أثناء الصيانة، بعد ردم التربة، سيتم دفن أحجار العلامات على السطح كل 50 مترًا. يمكن مد الكابلات الضوئية المدفونة مباشرة يدويًا أو ميكانيكيًا.

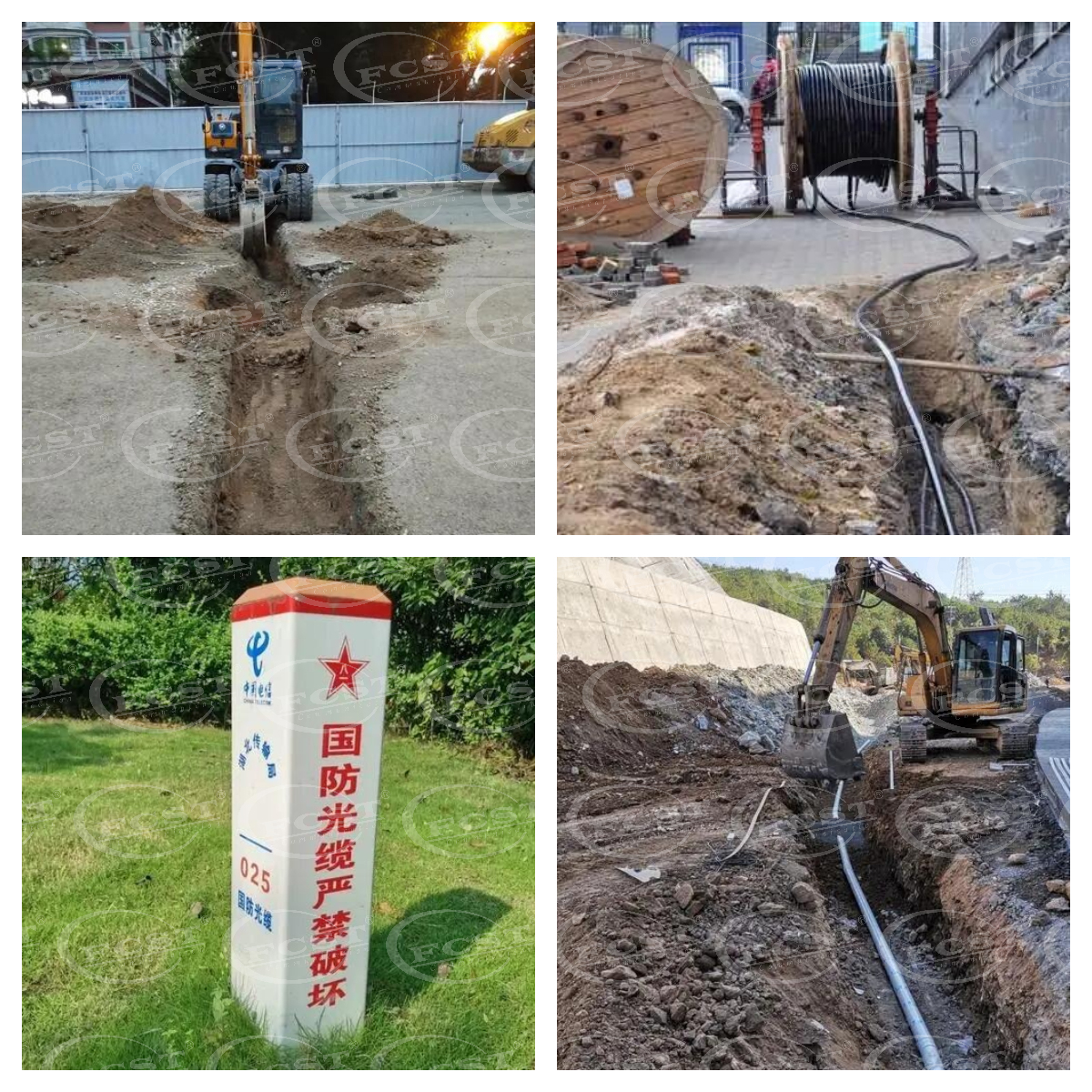

ويبين الشكل 1 بناء الكابلات الضوئية المدفونة مباشرة

تستخدم الكابلات الضوئية المدفونة مباشرة بشكل عام هيكل GYTA53. يعادل هذا الهيكل إضافة شريط فولاذي مطلي بالكروم وغلاف خارجي من البولي إيثيلين إلى غلاف الكابلات الضوئية العادية GYTA، كما هو موضح في الشكل 2، بحيث يتمتع الكابل البصري بأداء وقائي أفضل.

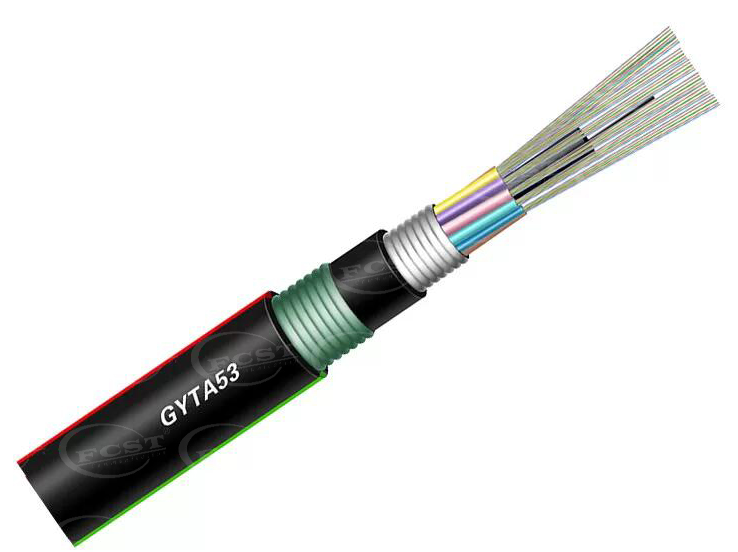

الشكل 2 عبارة عن رسم تخطيطي لهيكل الكابل البصري GYTA53.

في التسعينيات، بدأ إنشاء خطوط الكابلات الضوئية لمسافات طويلة على نطاق واسع (بما في ذلك الخط الرئيسي الأول الحالي والخط الرئيسي الثاني) في جميع أنحاء البلاد. في ذلك الوقت، كانت خطوط الكابلات الضوئية لمسافات طويلة تستخدم بشكل أساسي الدفن المباشر. تعتبر سلامة خطوط الكابلات الضوئية المدفونة مباشرة أفضل، ولكن تكاليف البناء والصيانة مرتفعة ومن الصعب توسيع السعة. لذلك، يتم استبداله تدريجياً بنفخ الهواء للأنابيب البلاستيكية لمسافات طويلة وطرق التمديد الأخرى. حاليًا، يتم استخدامه في بعض الأقسام التي تكون فيها الأراضي ذات كثافة سكانية منخفضة وطريقة التمديدات العلوية غير مناسبة (مثل: الأراضي العشبية والصحراء) ولا يزال هناك قدر صغير من البناء.

من وجهة نظر إدارة المشروع، فإن محتوى البناء للأنابيب البلاستيكية ذات المسافات الطويلة المدفونة في البرية يشبه محتوى الكابلات الضوئية المدفونة مباشرة. لذلك، غالبًا ما يقوم بعض المالكين بإدارة الكابلات الضوئية المنفوخة بالهواء المدفونة في الأنابيب البلاستيكية لمسافات طويلة في البرية كمشاريع خط كابلات ضوئية مدفونة مباشرة، ولكن من منظور طريقة مد الكابلات الضوئية، يجب أن ينتمي ما ورد أعلاه إلى مد خطوط الأنابيب الضوئية الكابلات.

2. النفقات العامة (التثبيت الجوي)

يعني الحمل العلوي للكابل الضوئي أن الكابل الضوئي يعتمد على دعامات مثل الأعمدة لتعليق الكابل الضوئي في مساحة تتراوح من 3.0 أمتار إلى 8.0 أمتار فوق سطح الأرض. الدعامات المستخدمة للكابلات الضوئية العلوية هي في الأساس أعمدة كهربائية، ويبلغ تباعد القطب (المسافة بين الأعمدة الكهربائية المجاورة) بشكل عام حوالي 50 مترًا.

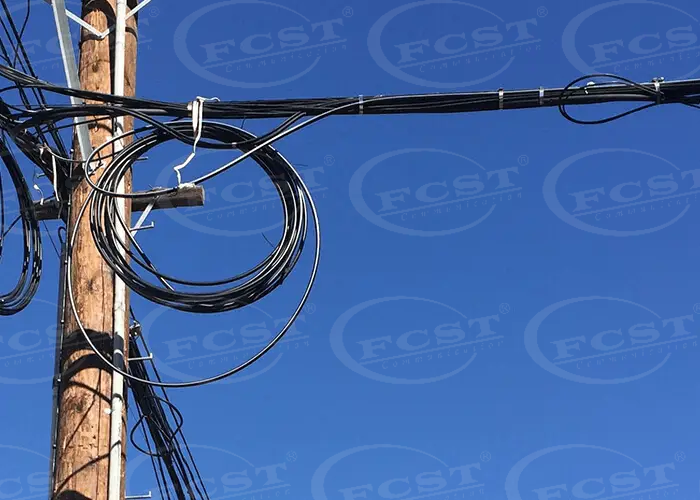

الشكل 3: خط الكابلات الضوئية الجوية

تعتبر كابلات الألياف الضوئية الهوائية أرخص في البناء، ولكنها أيضًا أقل أمانًا. غالبًا ما يكون من السهل أن تعلق بالمركبات ذات الارتفاع الزائد عند عبور الطرق؛ عند حدوث الفيضانات، غالبًا ما يتم غسل الطرق القطبية المتصلة.

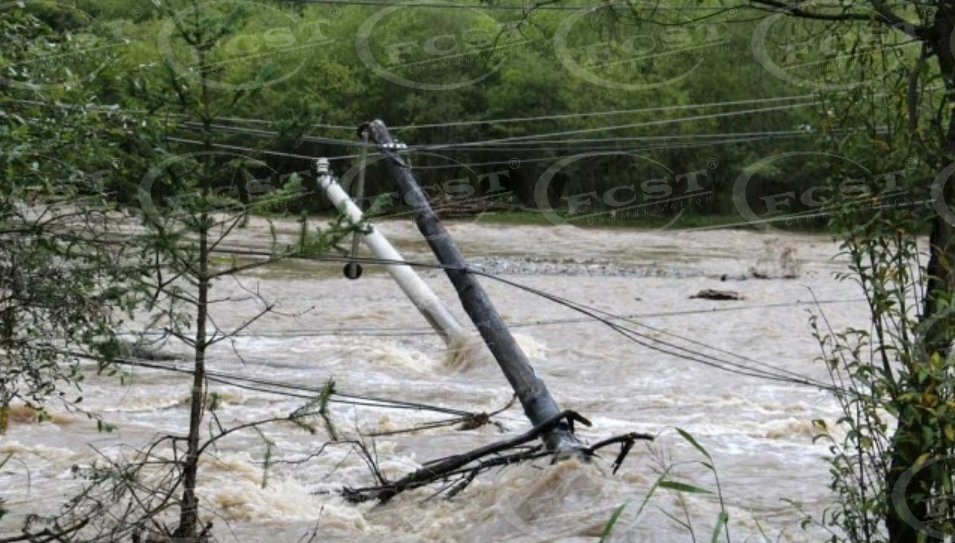

الشكل 4: خط الكابلات الضوئية العلوية المغسولة

3. وضع خطوط الأنابيب

وضع خط الأنابيب يشير مصطلح الكابلات الضوئية عادة إلى مد الكابلات الضوئية في أنابيب الاتصالات تحت الأرض من خلال السحب أو نفخ الهواء. تتكون خطوط أنابيب الاتصالات تحت الأرض عمومًا من مجموعة أنابيب مدفونة تحت السطح و المناهل (المناهل) على طرفي مجموعة الأنابيب. تتكون مجموعة الأنابيب عادةً من أنبوب بلاستيكي واحد أو أكثر. اعتمادًا على مساحة البناء وطول القسم، تنقسم خطوط أنابيب الاتصالات تحت الأرض عادةً إلى خطوط أنابيب حضرية وخطوط أنابيب لمسافات طويلة.

عادة ما يتم بناء خطوط الأنابيب الداخلية في المناطق ذات خدمات الاتصالات الكثيفة مثل المناطق الحضرية أو الضواحي أو مدن السوق، ويبلغ طول القسم حوالي 100 متر. يتم وضع الكابلات الضوئية بشكل عام في خطوط الأنابيب من خلال الجر في غرف التفتيش أو الجر الميكانيكي.

عادة ما يتم إنشاء خطوط الأنابيب لمسافات طويلة في البرية. الأنابيب مصنوعة من أنابيب بلاستيكية من السيليكون مقاس 40 مم/33 ممويبلغ طول مقطعه حوالي 980 مترًا. يجب وضع الكابلات الضوئية في خط الأنابيب عن طريق نفخ الهواء، كما هو موضح في الشكل 5. نفخ الهواء إن وضع الكابل هو نفخ الهواء المضغوط في أنبوب قلب السيليكون، بحيث يصبح الكابل البصري المخترق معلقًا في أنبوب قلب السيليكون مع تدفق الهواء عالي السرعة. في نفس الوقت، آلية النقل الزاحف لآلة نفخ الكابلات تقوم بتثبيت الكابل البصري ونقله للأمام.

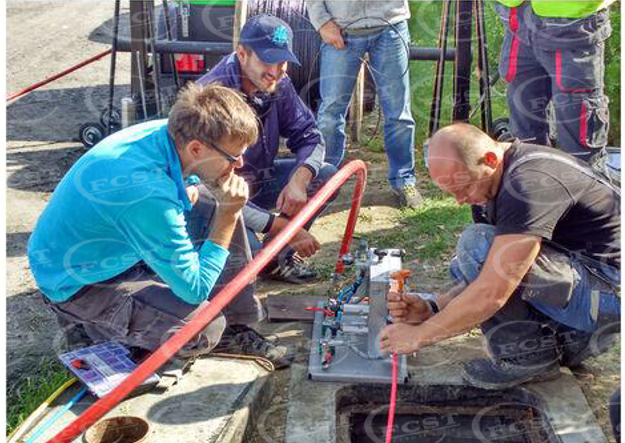

الشكل 5: نفخ كابلات الألياف

من أجل تحسين معدل استخدام موارد ثقب الأنابيب، المنتج الصغير والكابل الصغير تم استخدامها على نطاق واسع في خطوط أنابيب الاتصالات على طول الطرق السريعة.

4. مد الكابلات الضوئية في نفق السكك الحديدية عالية السرعة

إن مد الكابلات الضوئية على طول خطوط السكك الحديدية عالية السرعة ليس فقط سهل الإنشاء وآمن للغاية، ولكن يمكن لخطوط الاتصالات الرئيسية أيضًا تقصير مسافات الترحيل وتقليل تأخيرات الإرسال. في السنوات الأخيرة، أصبح من الشائع بشكل متزايد إنشاء الكابلات الضوئية الرئيسية على طول خطوط السكك الحديدية عالية السرعة.

خطوط السكك الحديدية عالية السرعة نفسها لديها احتياجات الطاقة والاتصالات. يتم إنشاء قنوات التيار القوي والتيار الضعيف على جانبي القضبان. يتم وضع كابلات الاتصالات الضوئية في قنوات التيار الضعيف، كما هو موضح في الشكل 6.

عادةً ما يستخدم نوع الكبل البصري الذي يتم وضعه عبر قناة التيار الضعيف للسكك الحديدية عالية السرعة GYTA58. هذا النوع من الكابلات الضوئية له نفس هيكل الكابل البصري GYTA53، لكن الغلاف الخارجي للكابل البصري مصنوع من مادة البولي إيثيلين منخفضة الدخان وخالية من الهالوجين ومثبطات اللهب (الغلاف الخارجي للكابل البصري GYTA53 مصنوع من مادة البولي إيثيلين منخفضة الدخان وخالية من الهالوجين ومثبطات اللهب).

البولي إيثيلين)، وبالتالي فإن الكابل البصري له خصائص معينة مقاومة للهب.

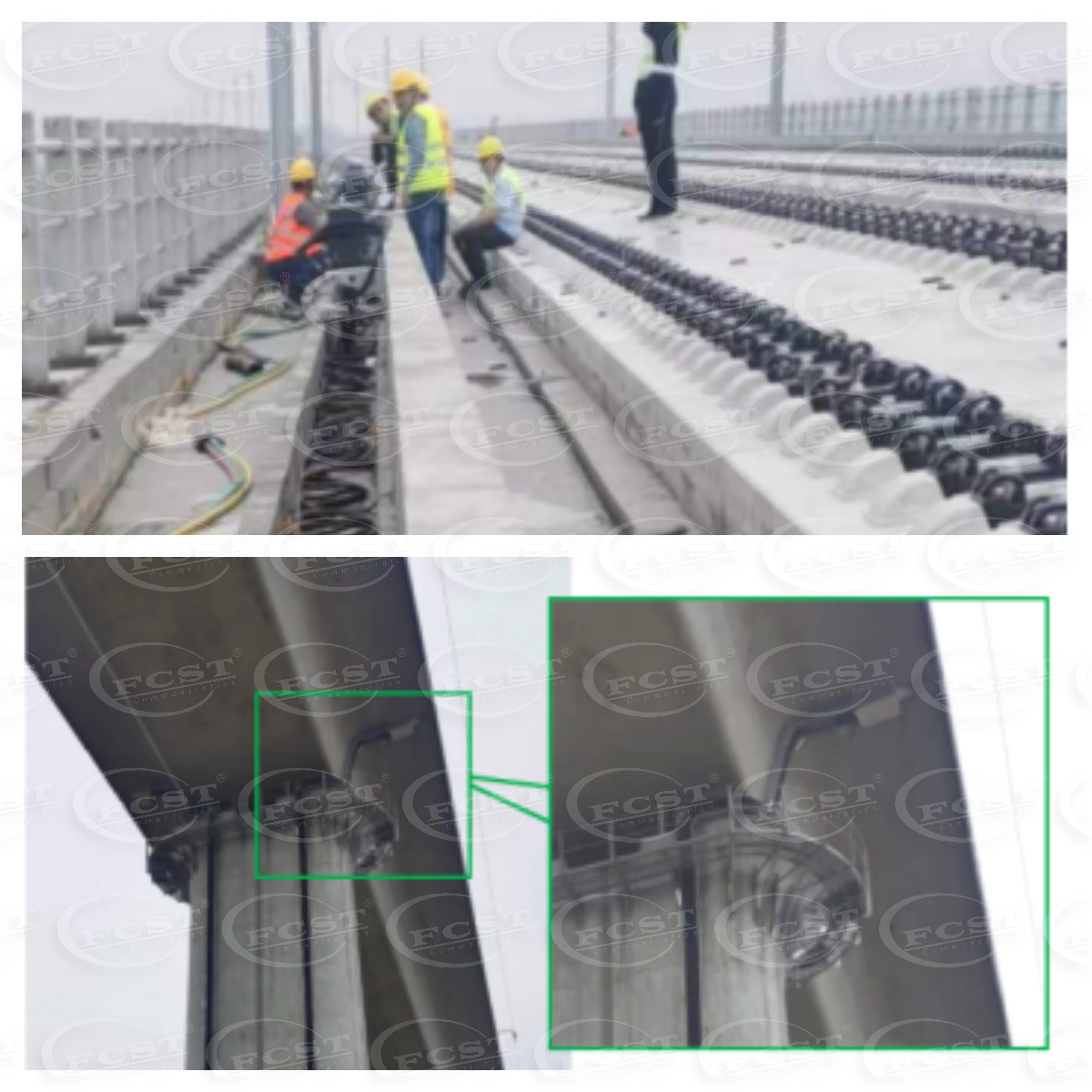

الشكل 6: مد الكابلات الضوئية في نفق السكك الحديدية عالي السرعة

بالإضافة إلى طرق التمديد الأربعة الشائعة للدفن المباشر وخطوط الأنابيب والنفقات العامة، مع إنشاء خطوط السكك الحديدية عالية السرعة في السنوات الأخيرة، هناك المزيد والمزيد من السيناريوهات حيث يتم وضع الكابلات الضوئية على طول قنوات السكك الحديدية عالية السرعة. وبالإضافة إلى ذلك، فإن الخطوط المدفونة مباشرة (الكابلات الضوئية المدفونة مباشرة وأنابيب السيليكون المدفونة مباشرة) تنطوي على مدها تحت الماء عند عبور الأنهار. عندما تدخل الكابلات الضوئية إلى محطة المكتب، يجب وضعها في محطة المكتب.

مراجع

【1】GB 51158-2015 مواصفات التصميم الهندسي لخط الاتصالات

【2】GB 51171-2016 مواصفات قبول هندسة خط الاتصالات
