أنبوب الانكماش البارد من مطاط السيليكون
FCST
نظرة عامة على المنتج

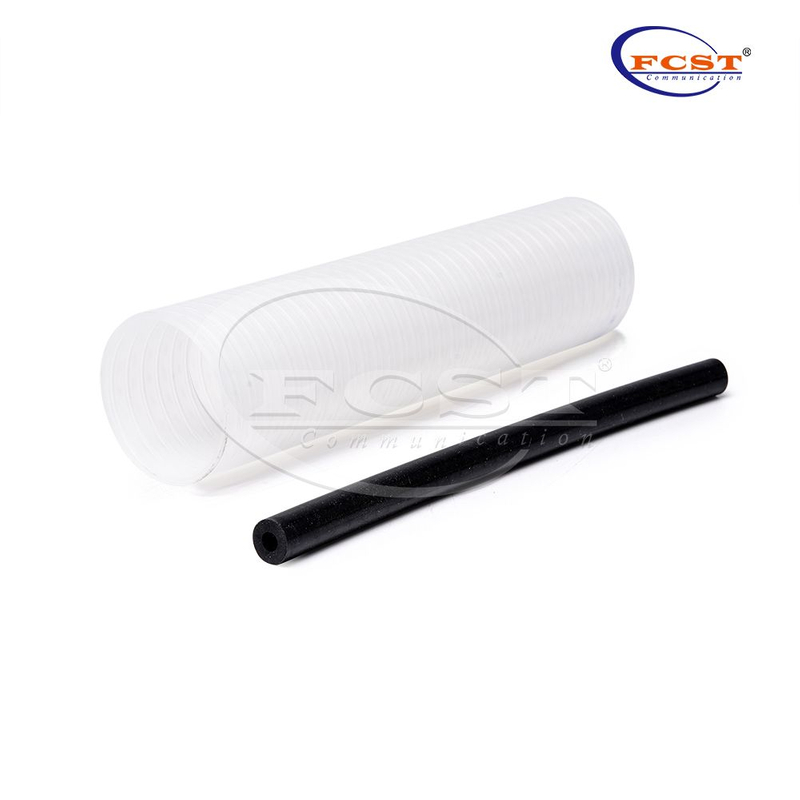

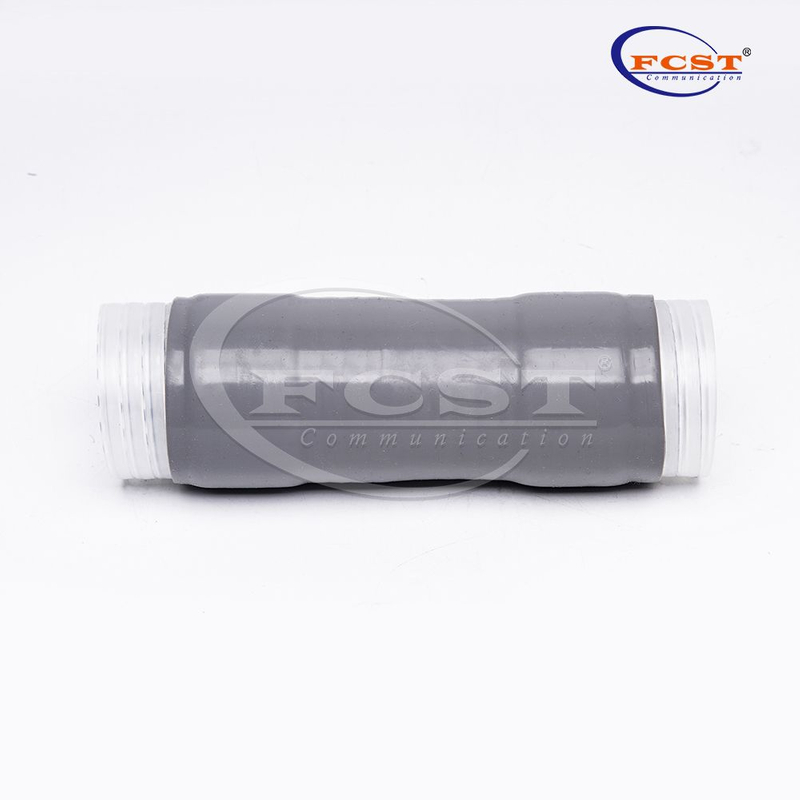

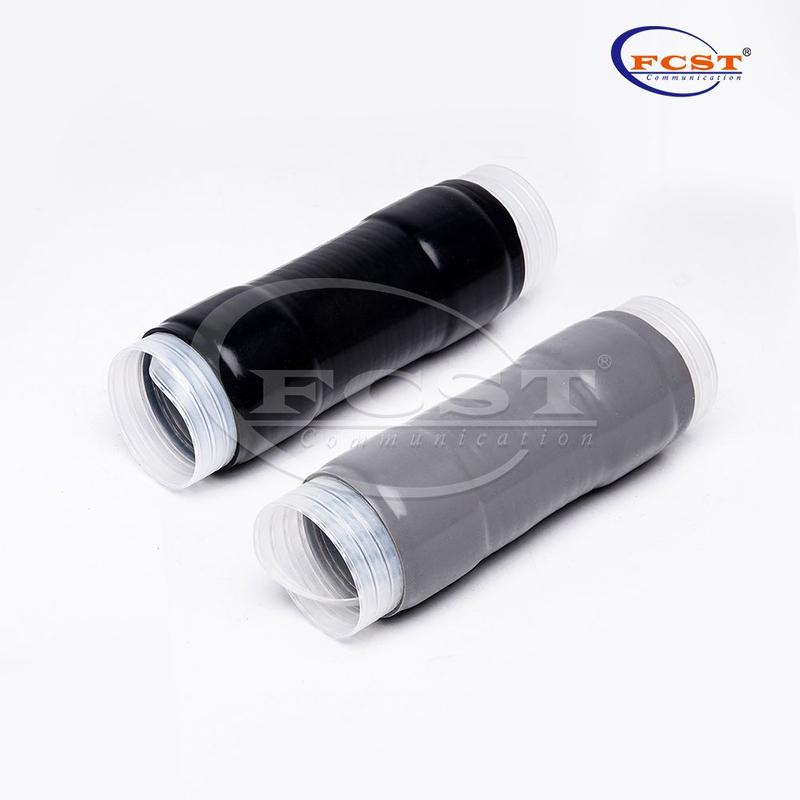

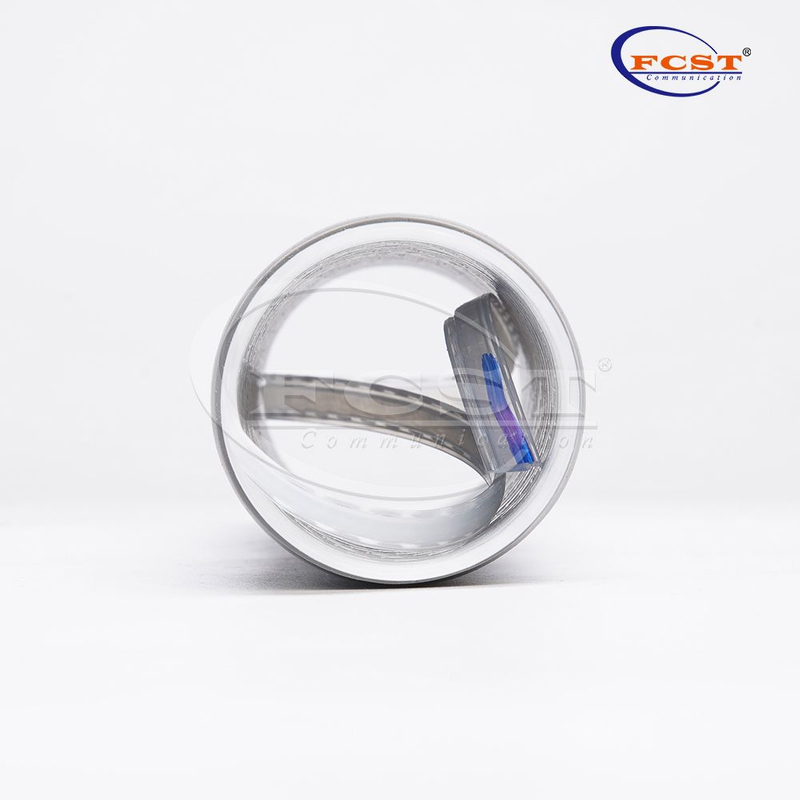

أنبوب الانكماش البارد بمطاط السيليكون مع Mastic عبارة عن غلاف مطاطي مفتوح النهاية، استخدم المصطكي على طرفي أنبوب السيليكون لتحسين خصائص الختم. إنه مناسب للاستخدام مع إغلاق وصلة الألياف الضوئية وصندوق طرفية الألياف البصرية لحماية الكابلات الضوئية أو كابلات الاتصالات الأخرى أثناء عمليات نشر FTTH وFTTA لأنها أكثر تقدمًا من أنابيب الانكماش الحراري.
منتج dvantages
ل الكثير من تكلفة الوقت، وتوفير تكاليف العمالة.
ل فئة IP68، حياة مستقرة وطويلة أثناء التشغيل.
ل يمكن تركيب أنبوب مطاط السيليكون البارد بسهولة، ثلاث خطوات فقط (الغطاء والسحب والتثبيت).
ل التثبيت السريع، فقط 15-30 ثانية اللازمة لاغلاق اتصال واحد.
ل هيكل أنبوب مطاط السيليكون عالي المرونة مع تصميم مدمج مزدوج الطبقات يمكن أن يوفر ضمانًا مزدوجًا للحماية ضد العوامل الجوية.
مواصفات المنتج
بناء | وصف |
مستوى الحماية | IP68 |
قوة الشد | 9.42 ميجا باسكال |
استطالة | 960% |
قوة المسيل للدموع | 41.6 نيوتن/مم |
E الهشاشة T درجة الحرارة | -60℃ |
قوة عازلة | 24.4 كيلو فولت/مم |
مقاومة الحجم | 1.0X10 15أوم .سم |
الشيخوخة الحرارية | يمر |
شيخوخة الأوزون | يمر |
عرض المصطكي | 25 ملم 0.984بوصة |
سمك المصطكي | 1.1 ملم 0.043بوصة |
الشيخوخة فوق البنفسجية | يمر |
الكابلات | FCST-25*120/FCST-28*110 : RG8x, RG8, RG213, RG214,RFC240 / RFC400, RFC600,LMR900 1/4'،1/2' مموج FCST-40*140 / FCST-4 5*140 : RG8, RG213, RG214,RFC400, RFC600,LMR900 1/4'، 1/2' مموج |
موصلات | FCST-25*120/FCST-28*110: 4.1/9.5، 4.3/10،BNC، FME، UHF، SMA، TNC، النوع N، النوع F، NEX10 FCST-40*140 / FCST-4 5*140 : 4.1/9.5، 4.3/10,7/16، UHF، النوع N |
اختبار الأداء
بناء | وصف | المعيار التنفيذي |
مستوى الحماية | IP68 | إيك 60529 |
قوة الشد | 9.42 ميجا باسكال | أستم د 421 |
استطالة | 960% | أستم د 412 |
قوة المسيل للدموع | 41.6 نيوتن/مم | أستم د 624 |
E الهشاشة T درجة الحرارة | -60℃ | أستم د 746 |
قوة عازلة | 24.4 كيلو فولت/مم | أستم د 149 |
مقاومة الحجم | 1.0X10 15أوم .سم | أستم د 257 |
الشيخوخة الحرارية | يمر | IEC60068-2-2 |
شيخوخة الأوزون | يمر | أستم د 1149 |
الشيخوخة فوق البنفسجية | يمر | أستم جي 154 |
طلب i nformation
مواصفة | FCST-25*120 | FCST-28*110 | FCST-40*140 | FCST-45*140 |
القطر الداخلي قبل الانكماش | 25 مللي متر ( 0.984 بوصة) | 28 م (1.102 بوصة) | 40 ملم (1.575 بوصة) | 45 ملم (1.772 بوصة) |
القطر الداخلي بعد الانكماش | 8.5 ملم (0. 335'') | 9.0مم (0. 354'') | 16م م (0. 630'') | 17مم (0. 669'') |
طول غير مريح | 110 ملم (4.331 بوصة) | 100 ملم (3.937 بوصة) | 130 ملم (5.118 بوصة) | 130 ملم (5.118 بوصة) |
طول مريح | 120 ملم (4.724 بوصة) | 110 ملم (4.331 بوصة) | 140 ملم (5.512 بوصة) | 140 ملم (5.512 بوصة) |
سمك مريح | 2.5 ملم (0.098 بوصة) | 2.7ملم (0.106 بوصة) | 3.0 ملم (0.118 بوصة) | 3.0 ملم (0.118 بوصة) |
دقيقة. الحجم المطبق | 7.3 ملم (0.287 بوصة) | 8.5 ملم (0.335 بوصة) | 12 ملم (0.472 بوصة) | 12 ملم (0.472 بوصة) |
الحد الأقصى للحجم المطبق | 21 ملم (0.827 بوصة) | 24 ملم (0.945 بوصة) | 35 ملم (1.378 بوصة) | 40مم (1. 575'') |
عرض المصطكي | 25 مللي متر ( 0.984 بوصة) | |||
سمك المصطكي | 1.1 ملم ( 0.043) | |||
الكابلات | RG8x، RG8، RG213، RG214، RFC240، RFC400، RFC600، LMR900 1/4'، 1/2' مموج | RG8، RG213، RG214، RFC400، RFC600، LMR900 1/4'، 1/2' مموج | ||
موصلات | 4.1/9.5، 4.3/10، BNC، FME، UHF، SMA، TNC، النوع N، النوع F، NEX10 | 4.1/9.5، 4.3/10،7/16، UHF، النوع N | ||

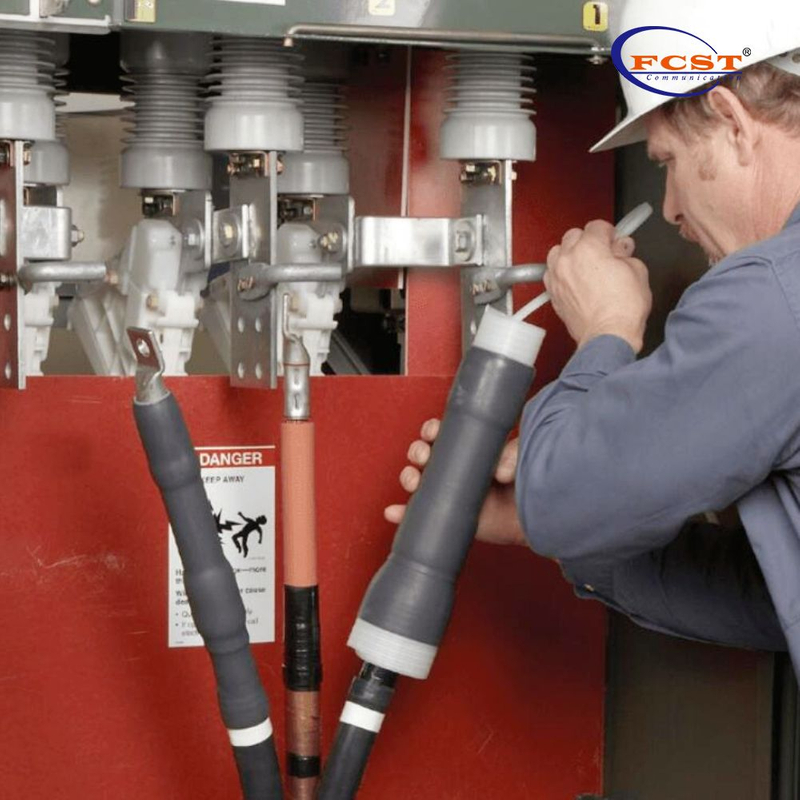

تطبيق المنتج
