أنبوب سيليكون يتقلص على البارد
FCST
نظرة عامة على المنتج

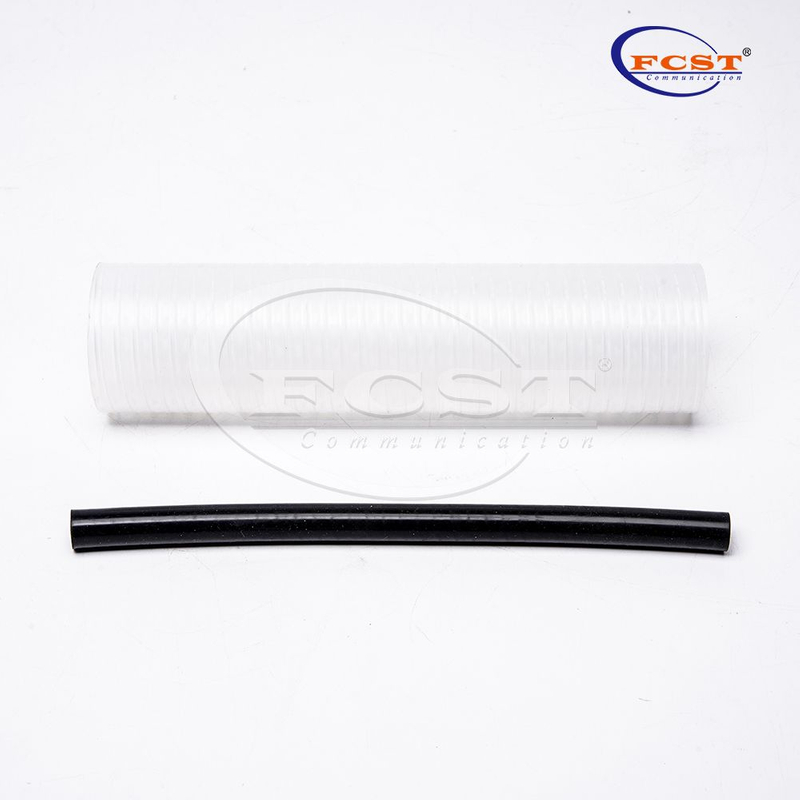

أنبوب السيليكون المنكمش البارد عبارة عن غلاف مطاطي مفتوح ، يمكن أن ينكمش من ثلاثة إلى خمسة أضعاف حجمه الأصلي، على غرار أنابيب الانكماش الحراري. يتم تثبيت الأنابيب المطاطية في مكانها بواسطة قلب داخلي من البلاستيك يسمح لها، بمجرد إزالتها، بالانكماش في الحجم. يستخدم لحماية كابلات الاتصالات والطاقة والموصلات أثناء FTTx أو إنشاءات خطوط الكهرباء.
منتج dvantages
ل يقاوم الأشعة فوق البنفسجية والأوزون والفطريات والأحماض والقلويات.
ل أنبوب الانكماش البارد مع مقاومة ممتازة للطقس وخصائص مانعة للتسرب مقاومة للماء.
ل الاستقرار الحراري الجيد، ولا توجد فجوات تحت التمدد الحراري والانكماش.
ل مجموعة واسعة من الحجم، وتستوعب مجموعة واسعة من الكابلات والأسلاك والقناة وأقطار خرطوم.
ل مقاومة جيدة للشيخوخة، وتحتفظ بمرونتها حتى بعد سنوات طويلة من الشيخوخة والتعرض.
مواصفات المنتج
بناء | وصف |
مستوى الحماية | IP68 |
مادة | مطاط السيليكون الصلب |
لون | أسود ، رمادي، حسب الطلب |
قوة الشد | 9.89 ميجا باسكال |
استطالة | 910% |
قوة المسيل للدموع | 46.2 نيوتن/مم |
E الهشاشة T درجة الحرارة | ＜ -60℃ |
قوة عازلة | 24.4 نيوتن/مم |
مقاومة الحجم | 4.0X10 15س سم |
الشيخوخة الحرارية | يمر |
شيخوخة الأوزون | يمر |
الشيخوخة فوق البنفسجية | يمر |
الكابلات | FCST-25*120/FCST-28*110 : RG8x, RG8, RG213, RG214,RFC240 / RFC400, RFC600,LMR900 1/4'، 1/2 بوصة مموج FCST-40*140 / FCST-4 5*140 : RG8، RG213، RG214، RFC400، RFC600،LMR900 1/4'، 1/2' مموج |
موصلات | FCST-25*120/FCST-28*110: 4.1/9.5، 4.3/10،BNC، FME، UHF، SMA، TNC، النوع N، النوع F، NEX10 FCST-40*140 / FCST-4 5*140 : 4.1/9.5، 4.3/10,7/16، UHF، النوع N |
اختبار الأداء
بناء | وصف | المعيار التنفيذي |
مستوى الحماية | IP68 | إيك 60529 |
قوة الشد | 9.89 ميجا باسكال | أستم د 421 |
استطالة | 910% | أستم د 412 |
قوة المسيل للدموع | 46.2 نيوتن/مم | أستم د 624 |
E الهشاشة T درجة الحرارة | ＜ -60℃ | ايزو 812 |
قوة عازلة | 24.4 نيوتن/مم | أستم د 4325 |
مقاومة الحجم | 4.0X10 15س سم | أستم د 4325 |
الشيخوخة الحرارية | يمر | أستم د 412 |
شيخوخة الأوزون | يمر | أستم د 1149 |
الشيخوخة فوق البنفسجية | يمر | أستم جي 154 |
طلب i nformation
مواصفة | إف سي إس تي- 15*60 | FCST-25*120 | FCST-28*110 | FCST-40*140 | FCST-45*140 |
القطر الداخلي قبل الانكماش | 15مم | 25 ملم | 28 ملم | 40 ملم | 45 ملم |
القطر الداخلي بعد الانكماش | 2.5مم ( 0.098'') | 5.5 ملم (0.217 بوصة) | 6.0 ملم (0.236 بوصة) | 10 ملم (0.394 بوصة) | 10.5 ملم (0.413 بوصة) |
طول غير مريح | 45مم ( 1.772'') | 110 ملم (4.331 بوصة) | 100 ملم (3.937 بوصة) | 130 ملم (5.118 بوصة) | 130 ملم (5.118 بوصة) |
طول مريح | 60مم ( 2.362'') | 120 ملم (4.724 بوصة) | 110 ملم (4.331 بوصة) | 140 ملم (5.512 بوصة) | 140 ملم (5.512 بوصة) |
سمك مريح | 2.5 ملم (0. 098'') | 2.5 ملم (0.098 بوصة) | 2.7 ملم (0.106 بوصة) | 3.0 ملم (0.118 بوصة) | 3.0 ملم (0.118 بوصة) |
دقيقة. الحجم المطبق | 2.75مم (0. 108'') | 7.3 ملم (0.287 بوصة) | 8.5 ملم (0.335 بوصة) | 12 ملم (0.472 بوصة) | 12 ملم (0.472 بوصة) |
الحد الأقصى للحجم المطبق | 12.5مم (0. 492'') | 21 ملم (0.827 بوصة) | 24 ملم (0.945 بوصة) | 35 ملم (1.378 بوصة) | 36 ملم (1.417 بوصة) |
الكابلات | RG174/ش | RG8x، RG8، RG213، RG214، RFC240، RFC400، RFC600، LMR900 1/4'، 1/2' مموج | RG8، RG213، RG214، آر إف سي 400، آر إف سي 600، LMR900 1/4'، 1/2' مموج | ||
موصلات | سما | 4.1/9.5، 4.3/10، بنك، فمي، أوف، سما، الشركات عبر الوطنية، النوع N، النوع F، NEX10 | 4.1/9.5، 4.3/10، 16/7، UHF، النوع N | ||

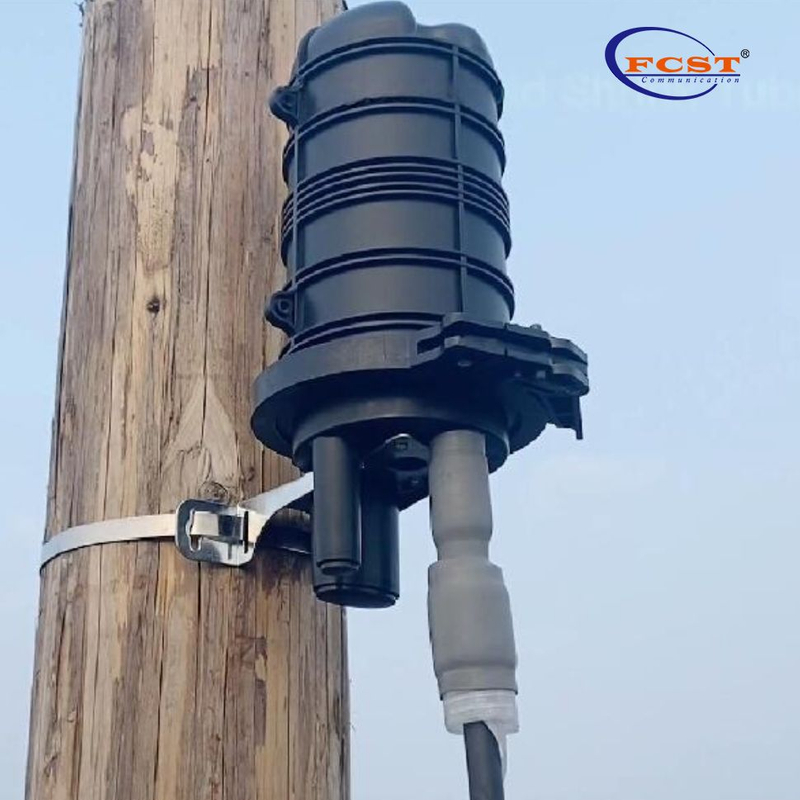

تطبيق المنتج
نظرة عامة على المنتج
أنبوب السيليكون المنكمش البارد عبارة عن غلاف مطاطي مفتوح ، يمكن أن ينكمش من ثلاثة إلى خمسة أضعاف حجمه الأصلي، على غرار أنابيب الانكماش الحراري. يتم تثبيت الأنابيب المطاطية في مكانها بواسطة قلب داخلي من البلاستيك يسمح لها، بمجرد إزالتها، بالانكماش في الحجم. يستخدم لحماية كابلات الاتصالات والطاقة والموصلات أثناء FTTx أو إنشاءات خطوط الكهرباء.
منتج dvantages
ل يقاوم الأشعة فوق البنفسجية والأوزون والفطريات والأحماض والقلويات.
ل أنبوب الانكماش البارد مع مقاومة ممتازة للطقس وخصائص مانعة للتسرب مقاومة للماء.
ل الاستقرار الحراري الجيد، ولا توجد فجوات تحت التمدد الحراري والانكماش.
ل مجموعة واسعة من الحجم، وتستوعب مجموعة واسعة من الكابلات والأسلاك والقناة وأقطار خرطوم.
ل مقاومة جيدة للشيخوخة، وتحتفظ بمرونتها حتى بعد سنوات طويلة من الشيخوخة والتعرض.
مواصفات المنتج
بناء | وصف |
مستوى الحماية | IP68 |
مادة | مطاط السيليكون الصلب |
لون | أسود ، رمادي، حسب الطلب |
قوة الشد | 9.89 ميجا باسكال |
استطالة | 910% |
قوة المسيل للدموع | 46.2 نيوتن/مم |
E الهشاشة T درجة الحرارة | ＜ -60℃ |
قوة عازلة | 24.4 نيوتن/مم |
مقاومة الحجم | 4.0X10 15س سم |
الشيخوخة الحرارية | يمر |
شيخوخة الأوزون | يمر |
الشيخوخة فوق البنفسجية | يمر |
الكابلات | FCST-25*120/FCST-28*110 : RG8x, RG8, RG213, RG214,RFC240 / RFC400, RFC600,LMR900 1/4'، 1/2 بوصة مموج FCST-40*140 / FCST-4 5*140 : RG8، RG213، RG214، RFC400، RFC600،LMR900 1/4'، 1/2' مموج |
موصلات | FCST-25*120/FCST-28*110: 4.1/9.5، 4.3/10،BNC، FME، UHF، SMA، TNC، النوع N، النوع F، NEX10 FCST-40*140 / FCST-4 5*140 : 4.1/9.5، 4.3/10,7/16، UHF، النوع N |
اختبار الأداء
بناء | وصف | المعيار التنفيذي |
مستوى الحماية | IP68 | إيك 60529 |
قوة الشد | 9.89 ميجا باسكال | أستم د 421 |
استطالة | 910% | أستم د 412 |
قوة المسيل للدموع | 46.2 نيوتن/مم | أستم د 624 |
E الهشاشة T درجة الحرارة | ＜ -60℃ | ايزو 812 |
قوة عازلة | 24.4 نيوتن/مم | أستم د 4325 |
مقاومة الحجم | 4.0X10 15س سم | أستم د 4325 |
الشيخوخة الحرارية | يمر | أستم د 412 |
شيخوخة الأوزون | يمر | أستم د 1149 |
الشيخوخة فوق البنفسجية | يمر | أستم جي 154 |
طلب i nformation
مواصفة | إف سي إس تي- 15*60 | FCST-25*120 | FCST-28*110 | FCST-40*140 | FCST-45*140 |
القطر الداخلي قبل الانكماش | 15مم | 25 ملم | 28 ملم | 40 ملم | 45 ملم |
القطر الداخلي بعد الانكماش | 2.5مم ( 0.098'') | 5.5 ملم (0.217 بوصة) | 6.0 ملم (0.236 بوصة) | 10 ملم (0.394 بوصة) | 10.5 ملم (0.413 بوصة) |
طول غير مريح | 45مم ( 1.772'') | 110 ملم (4.331 بوصة) | 100 ملم (3.937 بوصة) | 130 ملم (5.118 بوصة) | 130 ملم (5.118 بوصة) |
طول مريح | 60مم ( 2.362'') | 120 ملم (4.724 بوصة) | 110 ملم (4.331 بوصة) | 140 ملم (5.512 بوصة) | 140 ملم (5.512 بوصة) |
سمك مريح | 2.5 ملم (0. 098'') | 2.5 ملم (0.098 بوصة) | 2.7 ملم (0.106 بوصة) | 3.0 ملم (0.118 بوصة) | 3.0 ملم (0.118 بوصة) |
دقيقة. الحجم المطبق | 2.75مم (0. 108'') | 7.3 ملم (0.287 بوصة) | 8.5 ملم (0.335 بوصة) | 12 ملم (0.472 بوصة) | 12 ملم (0.472 بوصة) |
الحد الأقصى للحجم المطبق | 12.5مم (0. 492'') | 21 ملم (0.827 بوصة) | 24 ملم (0.945 بوصة) | 35 ملم (1.378 بوصة) | 36 ملم (1.417 بوصة) |
الكابلات | RG174/ش | RG8x، RG8، RG213، RG214، RFC240، RFC400، RFC600، LMR900 1/4'، 1/2' مموج | RG8، RG213، RG214، آر إف سي 400، آر إف سي 600، LMR900 1/4'، 1/2' مموج | ||
موصلات | سما | 4.1/9.5، 4.3/10، بنك، فمي، أوف، سما، الشركات عبر الوطنية، النوع N، النوع F، NEX10 | 4.1/9.5، 4.3/10، 16/7، UHF، النوع N | ||
تطبيق المنتج
