كيف يمكن لنظام الألياف المنفوخة بالهواء أن يساهم في التوسع الحضري？

تعد موارد ثقب الأنابيب لخطوط أنابيب الاتصالات تحت الأرض من موارد الاتصالات الأساسية التي يعاني نقصها من المشغلين. باستثناء الطرق والطرق المبنية حديثًا في مناطق التطوير، فإن معدل إشغال فتحات الأنابيب على الطرق الأخرى مرتفع بشكل عام. عادةً ما يتم استخدام مؤشر 'إشغال فتحة الأنابيب' لقياس استخدام موارد فتحة الأنابيب في جزء معين من خطوط الأنابيب. 'معدل إشغال فتحة الأنابيب' هو نسبة 'عدد الفتحات الفرعية التي تشغلها الكابلات الضوئية' و 'عدد الفتحات الفرعية المحولة إلى مجموعات أنابيب'. بشكل عام، يتم حساب كل أنبوب فرعي من الأنبوب المسامي على أنه ثقب فرعي واحد، ويتم حساب الأنبوب ذو الفتحة الواحدة ذو القطر الكبير وفقًا لعدد المسام الفرعية للأنبوب المسامي ذو القطر الخارجي المماثل. ومع ذلك، فإن طريقة مد الكابلات الضوئية التقليدية لديها معدل استخدام منخفض للغاية لفتحات الأنابيب. وخاصة في المناطق الحضرية ذات المناطق التجارية الكبيرة، تم شغل فتحات الأنابيب بشكل أساسي، ولا يمكن تطوير أعمال جديدة.

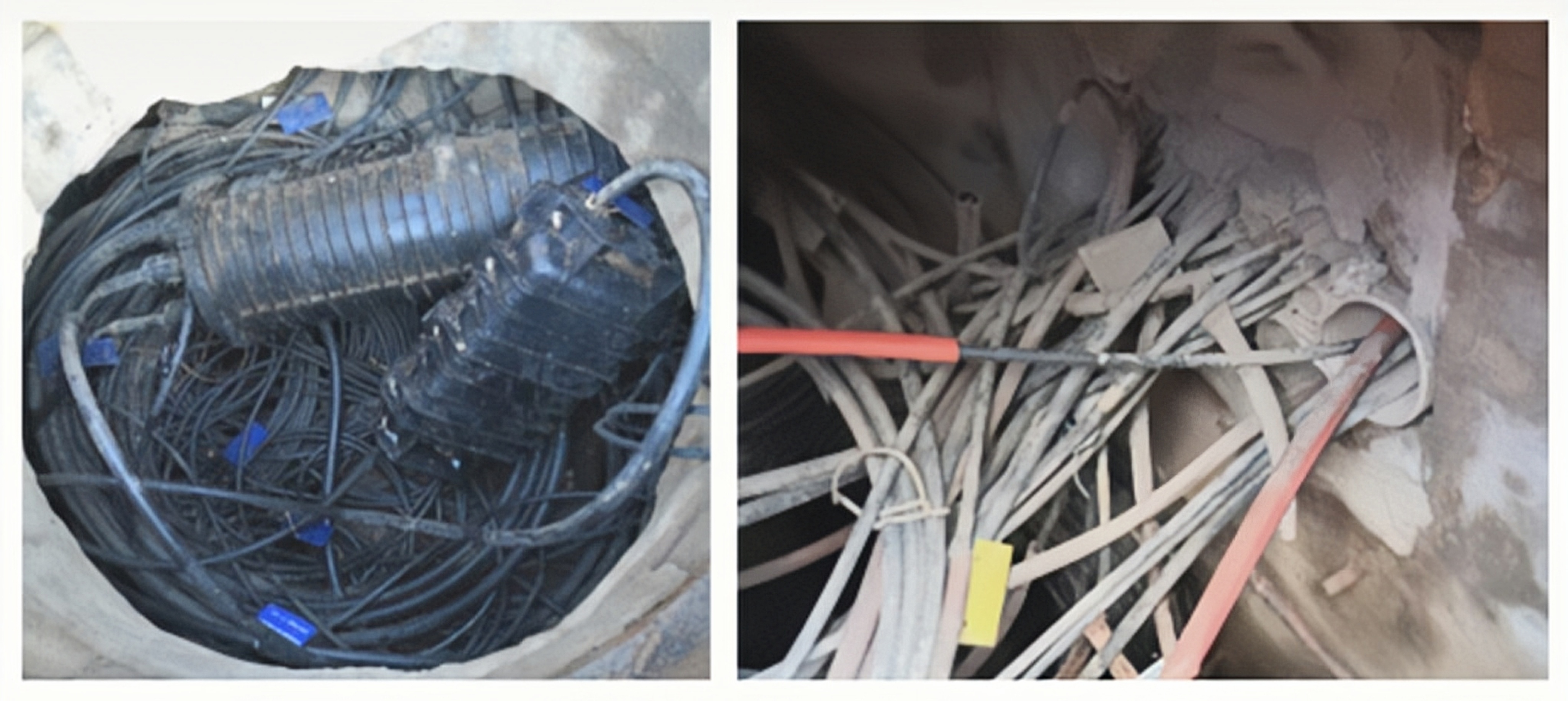

متشابكة Ucom.ndground Fiber Opic Cقادر

بسبب ظروف البناء، من الصعب للغاية توسيع سعة التجويف لخطوط أنابيب الاتصالات. مع النقص في موارد خطوط الأنابيب، طرح المستخدمون متطلبات أعلى لاستخدام المساحة وكفاءة البناء وسهولة الصيانة لخطوط الأنابيب، مما عزز أيضًا التطور السريع لتكنولوجيا نفخ الكابلات.

الفيبر Cقادر Bتكنولوجيا خفض

الهياكل المشتركة ل الكابلات الصغيرة المنفوخة بالهواء أيكرر نوع الأنبوب المركزي aاختصار الثاني نوع الطبقة الذين تقطعت بهم السبل. يتميز الكابل الصغير من نوع الأنبوب المركزي بخصائص درجة حرارة جيدة، ولكن الحد الأقصى لعدد النوى هو 24 مركزًا فقط. النوع الشائع الاستخدام هو GYCFXTY.

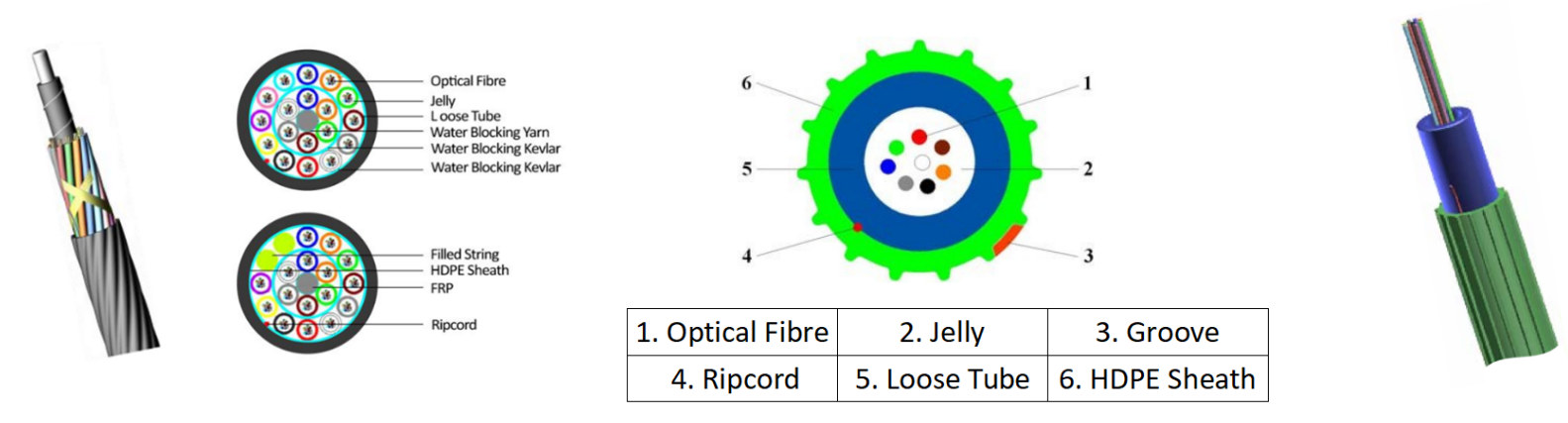

Lآير الذين تقطعت بهم السبل Tنعم & جإنترال تيube Tنعم من الكابلات

يمكن أن يصل العدد الأساسي للكابل الصغير المجدول إلى 576 مركزًا، كما أن خصائص درجة حرارته رديئة. عند نفخ الهواء لمسافات طويلة، يجب حجز طول معين عند نقاط البداية والنهاية لكل قسم نفخ هواء للتكيف مع التغيرات في طول الكابل الناتجة عن درجة الحرارة. غلاف كابلات الألياف الضوئية المنفوخة بطبقات رفيعة. إذا تم استخدام هيكل مملوء، فقد يتسرب الشحوم ويؤثر على تأثير نفخ الهواء بعد الكابلات المنفوخة بالهواءaإعادة تخزينها لفترة طويلة. لذلك، عادة ما تكون الكابلات الدقيقة ذات الطبقات المجدولة جافة أو شبه جافة. بنية الصيغة، اكتب GCYFY.

حزمة أنبوب DB iكابل بصري دقيق بقطر خارجي أصغر ومواد غمد أقل من الكابلات الضوئية التقليدية. يتم استخدامه لحمل الكابلات الصغيرة. ال القناة الدقيقة مصنوعة من مادة مركبة من بلاستيك السيليكون. يتكون الجدار الخارجي لحزمة الأنابيب المدفونة بشكل عام من البولي إيثيلين عالي الكثافة (HDPE)، والجدار الداخلي عبارة عن طبقة تشحيم صلبة دائمة (طبقة أساسية من السيليكون)، ويمكن تجهيز الجدار الداخلي بأخدود توجيه التدفق.

HDPE متعدد القنوات وعادة ما يتم استخدام الألياف التي تنفخ الهواء معًا. يتم وضع الأنبوب الأم في خط أنابيب تقليدي (لحماية الأنابيب الدقيقة الداخلية)، ومن ثم يتم نفخ الأنابيب الدقيقة في الأنبوب الأم، ومن ثم يتم وضع الكابلات الدقيقة في قنوات الألياف المنفوخة. نظرًا لأن القطر الخارجي للأنابيب الدقيقة والكابلات الدقيقة أصغر بكثير، فيمكن مضاعفة عدد وعدد نوى الكابلات الضوئية في نفس خط الأنابيب.

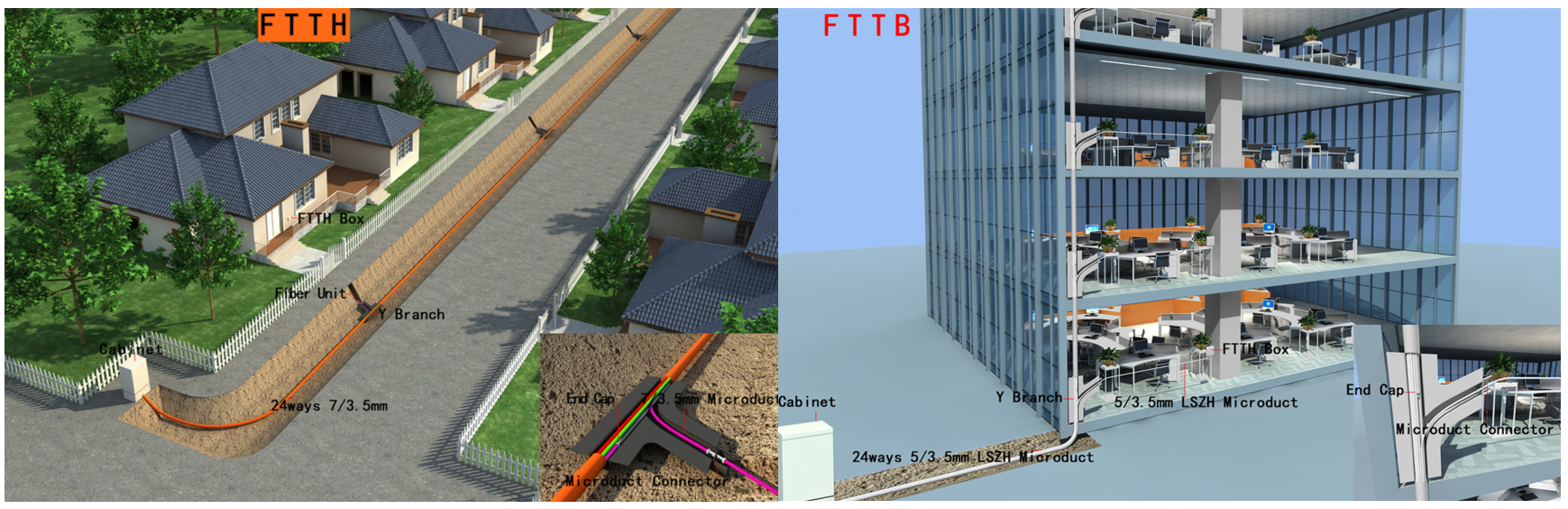

مخطط نفث الكابل fأو FTTH وFTTB

تقنية الكابلات الدقيقة المنفوخة بالهواء هي تقنية جديدة لنفخ هواء الكابلات الضوئية، والتي تقوم أولاً بنفخ الأنابيب الدقيقة في الأنبوب الرئيسي الموضوع، ثم تنفخ أنواع مختلفة من الكابلات الدقيقة في هذه الأنابيب الدقيقة وفقًا لاحتياجات العملاء في أوقات مختلفة.

بالمقارنة مع الطرق التقليدية للدفن المباشر ومد خطوط الأنابيب، نفخ الكابل يمكن الاستفادة الكاملة من موارد خطوط الأنابيب المحدودة وتحقيق ميزة 'أنبوب واحد وكابلات متعددة'. على سبيل المثال، يمكن للأنبوب 40/33 أن يستوعب 4-5 10 مم أو 10 7 مم من الألياف المنفوخة، لذلك يمكن للأنبوب 40/33 أن يستوعب 576 ألياف بصرية أساسية، مما يزيد من كثافة وضع الألياف ويحسن استخدام الأنابيب.

مزايا Aالأشعة تحت الحمراء في مهب الألياف تالتكنولوجيا

1) يتم تخفيض الاستثمار الأولي. يمكن للمشغلين نفخ الكابلات الصغيرة على دفعات والاستثمار على دفعات وفقًا لطلب السوق.

2) يتم تقليل تكلفة حفر الطرق، وتقليل التكلفة الإجمالية، ومعدل استخدام موارد خطوط الأنابيب مرتفع، وكثافة الألياف الضوئية عالية.

3) التفرع المرن، حيث يمكنك تعديل وإصلاح المسارات بشكل تعسفي ومرن. ما عليك سوى تغيير الاتجاه المادي وطريقة الاتصال للأنابيب الدقيقة لتغيير بنية شبكة الألياف الضوئية بسهولة.

4) يتم تخزين الكابلات الضوئية في الأنابيب الدقيقة لفترة طويلة ولها مقاومة قوية للتدخل البيئي الخارجي.

5) زرع آمن. من خلال اختبار مقاومة الالتواء واختبار النفاذية قبل التمديد، فهو أكثر أمانًا من طريقة الجر التقليدية للكابلات الضوئية. ليست هناك حاجة للقلق بشأن تعرض الكابل البصري للكسر أو السحب أثناء عملية التمديد.

6) من الملائم ترقية الخطوط في المستقبل، وزيادة عدد نوى الألياف الضوئية أو استبدال أنواع جديدة من الألياف الضوئية، والتكيف المستمر مع احتياجات السوق.

Tهو Major Mالشركات المصنعة لسوق الكابلات الصغيرة المنفوخة بالهواء Wعلى مستوى العالم

lمجموعة هيكساترونيك.

lحلول NCM.

lمكسيكيم.

lكابلات نيستور.

lكابلات داتويلر.

lنكسانز دويتشلاند.

lهوييوان للاتصالات الضوئية.

lدراكا للاتصالات.
