لماذا تعد علامات الكابلات الضوئية ضرورية في شبكات الألياف الضوئية؟

مع توسع شبكات الألياف الضوئية تحت شوارعنا ومناظرنا الطبيعية، تلوح في الأفق أزمة بنية تحتية غير مرئية: كيف يمكننا حماية وتحديد موقع الكابلات التي لا نستطيع رؤيتها؟ في كل عام، تتسبب حوادث الكابلات العرضية في أضرار بملايين الدولارات، وتعطل الخدمة مما يؤثر على آلاف المستخدمين، ومخاطر محتملة على السلامة. ويكمن الحل في نظام وضع علامات متطور متعدد الطبقات يعمل على إنشاء درع وقائي حول أصول الألياف الضوئية المدفونة.

تعتبر علامات الكابلات الضوئية ضرورية
1. منع الأضرار العرضية

تتمثل الوظيفة الأساسية لعلامات الكابلات في منع حدوث ضرر من طرف ثالث أثناء أنشطة الحفر. سواء كان الأمر يتعلق بأعمال البناء أو تنسيق الحدائق أو صيانة المرافق، فإن أي اضطراب أرضي يشكل خطرًا على كابلات الألياف المدفونة. يوفر نظام وضع العلامات الشامل مستويات تحذير متعددة، مما يمنح الحفارات إشعارًا مسبقًا قبل وصولها إلى البنية التحتية الحيوية.

2. إدارة الأصول وصيانتها

تدير شركات الاتصالات شبكات واسعة تمتد لآلاف الأميال. بدون أنظمة وضع العلامات المناسبة، يصبح تحديد موقع كابلات معينة للصيانة أو الترقيات أو الإصلاحات مسعى مكلفًا ويستغرق وقتًا طويلاً. يتيح وضع العلامة الإستراتيجية التعرف السريع والوصول إلى قطاعات الشبكة.

3. الامتثال التنظيمي

تتطلب العديد من الولايات القضائية وضع علامة على المرافق الموجودة تحت الأرض وفقًا لمعايير محددة. ويضمن التحديد الصحيح للكابل الامتثال للوائح المحلية وأفضل ممارسات الصناعة، مما يحمي مشغلي الشبكة من المسؤولية.

4. توثيق الشبكة

تعمل العلامات المادية بمثابة التحقق من الحقيقة الأرضية لخرائط الشبكة وقواعد بيانات نظم المعلومات الجغرافية. فهي توفر نقاطًا مرجعية ملموسة يمكنها أن تدوم أكثر من السجلات الرقمية وتظل متاحة حتى في حالة فشل الأنظمة الإلكترونية.

استراتيجية وضع العلامات متعددة الطبقات

يستخدم نظام وضع العلامات القوي بالألياف الضوئية منتجات تعريف متعددة على أعماق دفن مختلفة، مما يؤدي إلى إنشاء طبقات حماية زائدة عن الحاجة. وإليك كيفية عمل كل مكون معًا:

الطبقة 1: تحذير السطح (0.3-0.45 م / 12-18 بوصة)

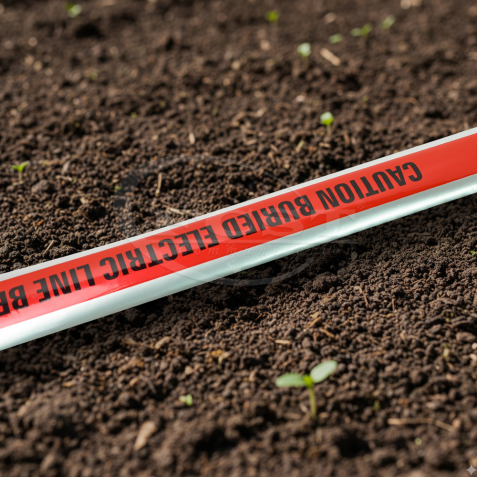

FCST-DWT شريط تحذير قابل للاكتشاف

يقع خط الدفاع الأول تحت السطح مباشرة. شريط التحذير القابل للاكتشاف هو شريط ذو ألوان زاهية (برتقالي عادةً للاتصالات السلكية واللاسلكية) مدمج مع عناصر معدنية. عندما يبدأ المنقبون في الحفر، فإنهم يواجهون هذا الشريط أولاً، مما يوفر تحذيرًا مرئيًا فوريًا بوجود مرافق أسفله. تسمح المكونات المعدنية باكتشاف الشريط بواسطة معدات تحديد الموقع الإلكترونية، حتى بعد سنوات من الدفن.

الطبقة 2: علامات السطح القريب (0.7-1 م / 27.56-39.37 بوصة)

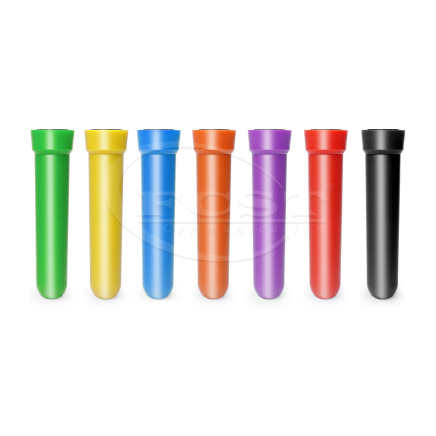

FCST-PUEM3 علامات السطح القريب

توفر هذه العلامات الأسطوانية طبقة تحذير إضافية للحفر الأعمق. يتم وضعها في عمق الدفن متوسط ​​المدى، وتوفر منطقة عازلة حاسمة بين اضطراب السطح والكابل الفعلي. تصميمها الأنبوبي يجعلها قابلة للاكتشاف بسهولة أثناء الحفر الدقيق، مما يمنح العمال تحذيرًا نهائيًا قبل الوصول إلى مستوى الكابل.

الطبقة 3: حماية على مستوى الكابل (1.5-1.7 م / 59.06-66.93 بوصة)

كرة ماركر FCST-MB وعلامات قرص ذات نطاق ممتد FCST-PUEM4

على عمق دفن الكابل، هناك نوعان من العلامات يوفران الحماية المباشرة وتحديد الهوية:

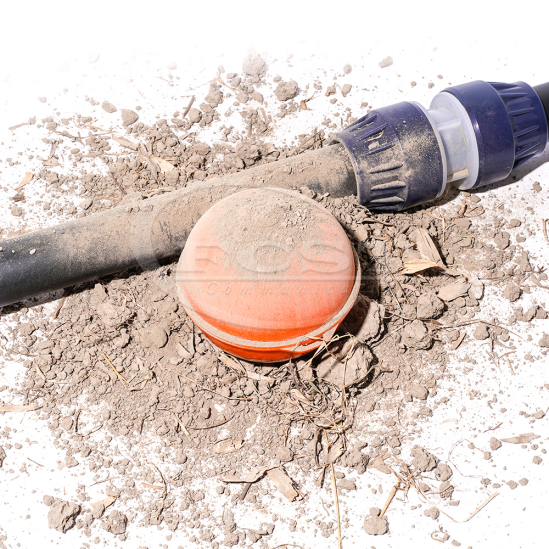

كرات التحديد: علامات كروية يمكن وضعها مباشرة على الكابلات أو بالقرب منها، وهي مفيدة بشكل خاص عند نقاط الوصلات أو صناديق التوصيل أو تغيرات الاتجاه. شكلها ثلاثي الأبعاد يجعلها قابلة للاكتشاف من أي زاوية حفر.

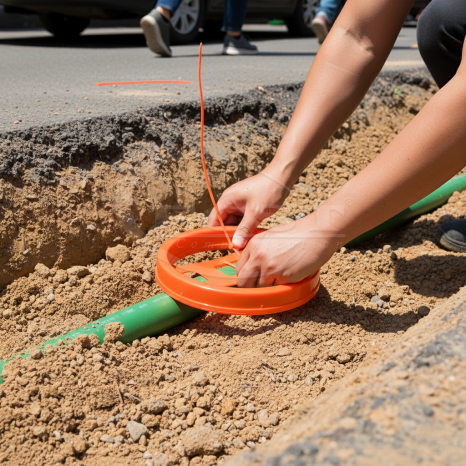

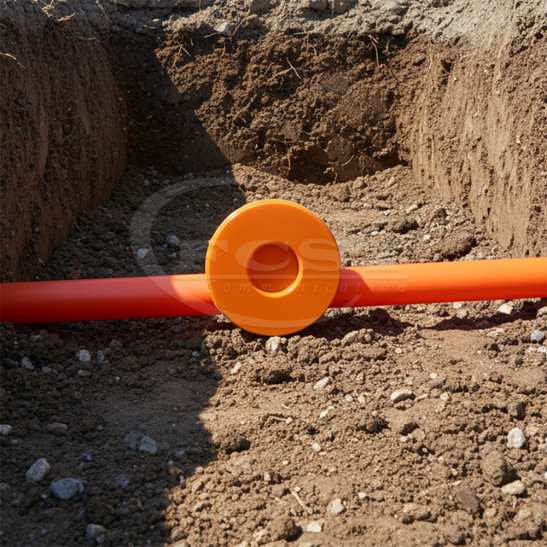

علامات القرص ذات المدى الممتد: علامات مسطحة على شكل قرص ذات مساحات سطحية أكبر توفر أقصى قدر من إمكانية الكشف لمعدات تحديد الموقع الإلكترونية. تحتوي هذه العلامات غالبًا على معلومات تفصيلية حول مسار الكابل والمالك ومعلومات الاتصال.

الطبقة 4: تحديد الهوية العميقة تحت الأرض (2.25-2.8 م / 88.58-110.24 بوصة)

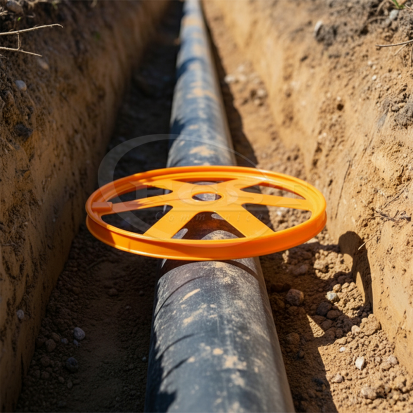

FCST-PUEM1 و FCST-PUEM2 العلامات الإلكترونية السلبية تحت الأرض

تتكون الطبقة الأكثر تطوراً من علامات إلكترونية سلبية مدفونة على أعماق مختلفة. تحتوي هذه الأجهزة على دوائر إلكترونية تستجيب لترددات محددة من تحديد موقع المعدات:

PUEM1 (2.25-2.5m): توضع هذه العلامات أسفل مستوى الكابل، وتعمل كنقاط مرجعية لرسم خرائط الشبكة وتوفر التحقق من أن محددي المواقع قد حددوا ممر المرافق الصحيح.

PUEM2 (2.4-2.8m): أعمق العلامات في النظام، مما يوفر توثيقًا طويل المدى للشبكة يستمر حتى لو تم إزعاج العلامات الأقل عمقًا أو إزالتها أثناء عمليات التنقيب السابقة.

لا تتطلب العلامات الإلكترونية السلبية بطاريات أو طاقة. إنهم يستخدمون مبادئ الحث الكهرومغناطيسي، ولا يتم تفعيلهم إلا عند استجوابهم بواسطة معدات تحديد الموقع المتوافقة. يمكن تشفير كل علامة بمعلومات محددة حول نوع الكابل وتاريخ التثبيت والمالك وقطاع الشبكة، مما يؤدي إلى إنشاء قاعدة بيانات دائمة تحت الأرض.

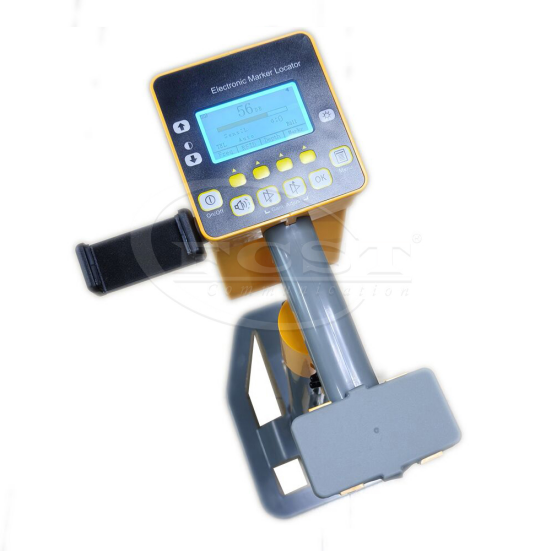

الكشف والموقع: محدد موقع العلامة تحت الأرض FCST-UML9000

سيكون نظام وضع العلامات بأكمله عديم الفائدة بدون معدات كشف موثوقة. جهاز تحديد المواقع تحت الأرض FCST-UML9000 هو جهاز محمول باليد يتواصل مع العلامات المدفونة من خلال الإشارات الكهرومغناطيسية. يقوم المشغلون بمسح الجهاز فوق سطح الأرض، وينبههم إلى وجود وعمق ومعلومات مشفرة للعلامات الموجودة أدناه.

تتيح هذه التقنية:

· مسوحات ما قبل الحفر لرسم خريطة لمواقع المرافق

· التحقق من سجلات الشبكة

· الموقع السريع لقطاعات معينة من الشبكة

· تقليل وقت وتكاليف الحفر

· تعزيز سلامة العمال

التطبيقات والفوائد في العالم الحقيقي
مشاريع البنية التحتية الحضرية
في البيئات الحضرية الكثيفة حيث تشترك العديد من المرافق في ممرات ضيقة، يعد تحديد موقع الكابل الدقيق أمرًا بالغ الأهمية. يسمح نظام العلامات متعدد الطبقات للحفارات بتمييز كابلات الاتصالات عن خطوط المياه والغاز والكهرباء، مما يقلل من مخاطر التعرف الخاطئ.

توسيع الشبكة الريفية

مع توسع شبكات الألياف في المناطق الريفية، يصبح التحدي المتمثل في نقل الكابلات التي تم تركيبها قبل سنوات كبيرًا. توفر العلامات الإلكترونية السلبية موثوقية طويلة المدى، وتظل قابلة للاكتشاف بعد عقود من التثبيت عندما تكون العلامات السطحية قد تم إزعاجها بسبب الأنشطة الزراعية.

الاستجابة للطوارئ

أثناء الكوارث الطبيعية أو الإصلاحات الطارئة، يمكن أن يعني تحديد الموقع السريع للكابل الفرق بين ساعات وأيام استعادة الخدمة. تمكن العلامات الإلكترونية فرق الاستجابة من تحديد قطاعات الشبكة الهامة والوصول إليها بسرعة دون إجراء عمليات تنقيب واسعة النطاق.

وفورات في التكاليف

في حين أن الاستثمار الأولي في أنظمة وضع العلامات الشاملة قد يبدو كبيرًا، فإن تكلفة ضربة كابل ألياف واحدة غالبًا ما تتجاوز تكلفة وضع العلامات لقطاع المشروع بأكمله. بالإضافة إلى تكاليف الإصلاح، يمكن أن يؤدي انقطاع الخدمة إلى مسؤولية كبيرة وخسارة في الإيرادات.

أفضل ممارسات التثبيت

لتحقيق أقصى قدر من الفعالية، يجب أن يتبع تركيب العلامة هذه المبادئ:

التكرار: لا تعتمد أبدًا على نوع علامة واحد. الجمع بين العلامات السطحية والمادية والإلكترونية.

الموضع الاستراتيجي: قم بتثبيت العلامات على فترات منتظمة (عادةً 150-300 قدم)، عند جميع تغيرات الاتجاه، ونقاط الوصل، ومعابر الطريق.

العمق المناسب: تأكد من تثبيت كل نوع علامة على عمقه المحدد لإنشاء طبقات تحذير مميزة.

التوثيق: قم بتسجيل مواقع العلامات والمعلومات المشفرة في قواعد بيانات الشبكة، ولكن عليك أن تدرك أن العلامات المادية تعمل كنسخة احتياطية عندما تكون السجلات غير كاملة أو غير دقيقة.

مواد عالية الجودة: استخدم علامات مصممة للبقاء تحت الأرض لفترة طويلة، ومقاومة للرطوبة والمواد الكيميائية والضغط البدني.

التطورات المستقبلية

تستمر تقنية العلامات في التطور. تشمل التطورات الناشئة ما يلي:

علامات مشفرة بنظام تحديد المواقع العالمي (GPS) توفر إحداثيات جغرافية دقيقة.

علامات مع تخزين بيانات ممتد للحصول على معلومات مفصلة عن الشبكة.

التكامل مع نظم المعلومات الجغرافية وأنظمة إدارة الشبكات.

تحسين نطاقات الكشف وقدرات العمق.

مواد علامة مستدامة بيئيا.

خاتمة

تمثل علامات الكابلات الضوئية مكونًا مهمًا ولكن غالبًا ما يتم تجاهله في البنية التحتية للألياف الضوئية. من خلال تنفيذ نظام وضع علامات شامل متعدد الطبقات — بدءًا من شريط التحذير السطحي وحتى العلامات الإلكترونية العميقة — يحمي مشغلو الشبكة استثماراتهم الكبيرة، ويضمنون موثوقية الخدمة، ويعززون ممارسات الحفر الآمنة.

ومع تزايد اعتمادنا على الاتصالات عالية السرعة، تتزايد أيضًا أهمية حماية البنية التحتية المادية التي تجعل الاتصال ممكنًا. إن التكلفة المتواضعة لوضع علامات مناسبة على الكابلات تشكل بوليصة تأمين ضد الأعطال الكارثية، مما يضمن بقاء الشبكات غير المرئية الموجودة تحت أقدامنا غير مرئية بأمان إلى أن نحتاج إلى العثور عليها.

في عالم متصل بشكل متزايد، يؤدي هؤلاء الحراس الصامتون المدفونون تحت السطح دورًا أساسيًا: حماية الكابلات التي تربطنا جميعًا.

----------------------------------------------------------------------------------------------------------------------------------------------------------
