FCST-PUEM4
FCST
FCST-PUEM4
نظرة عامة على المنتج

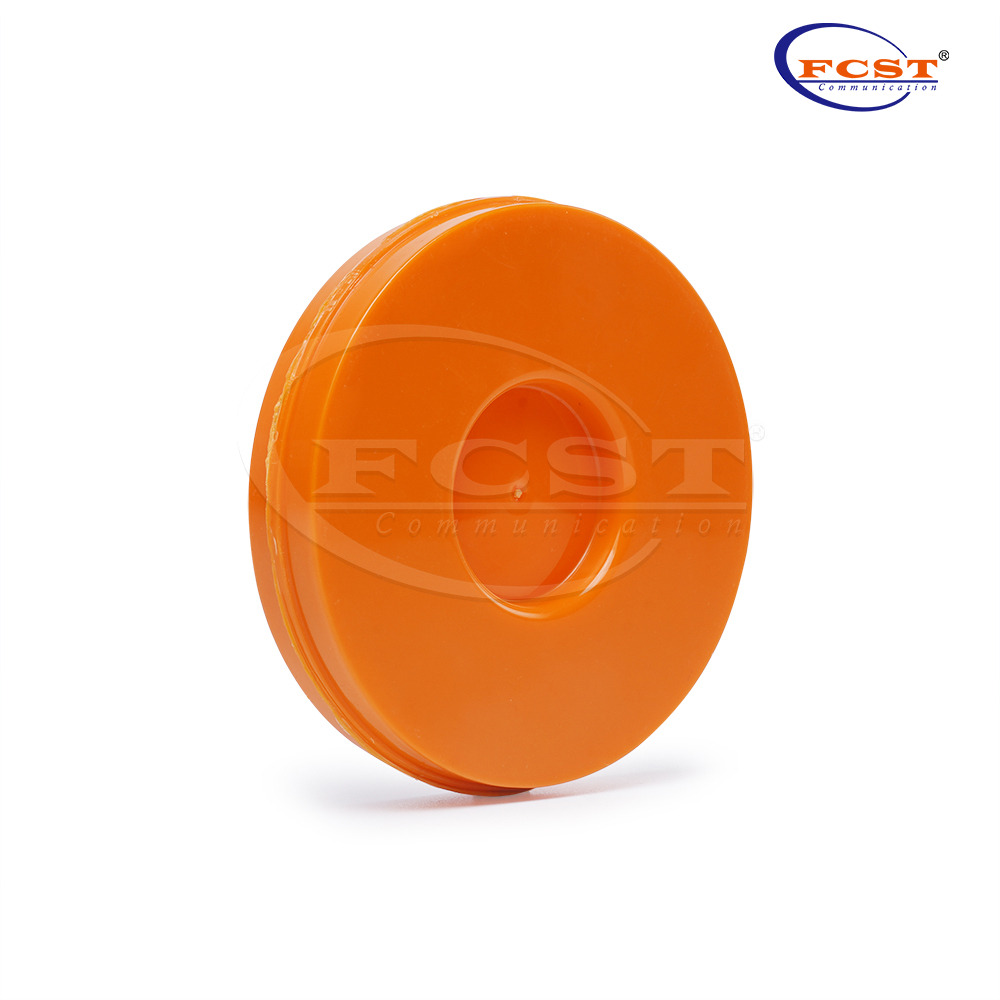

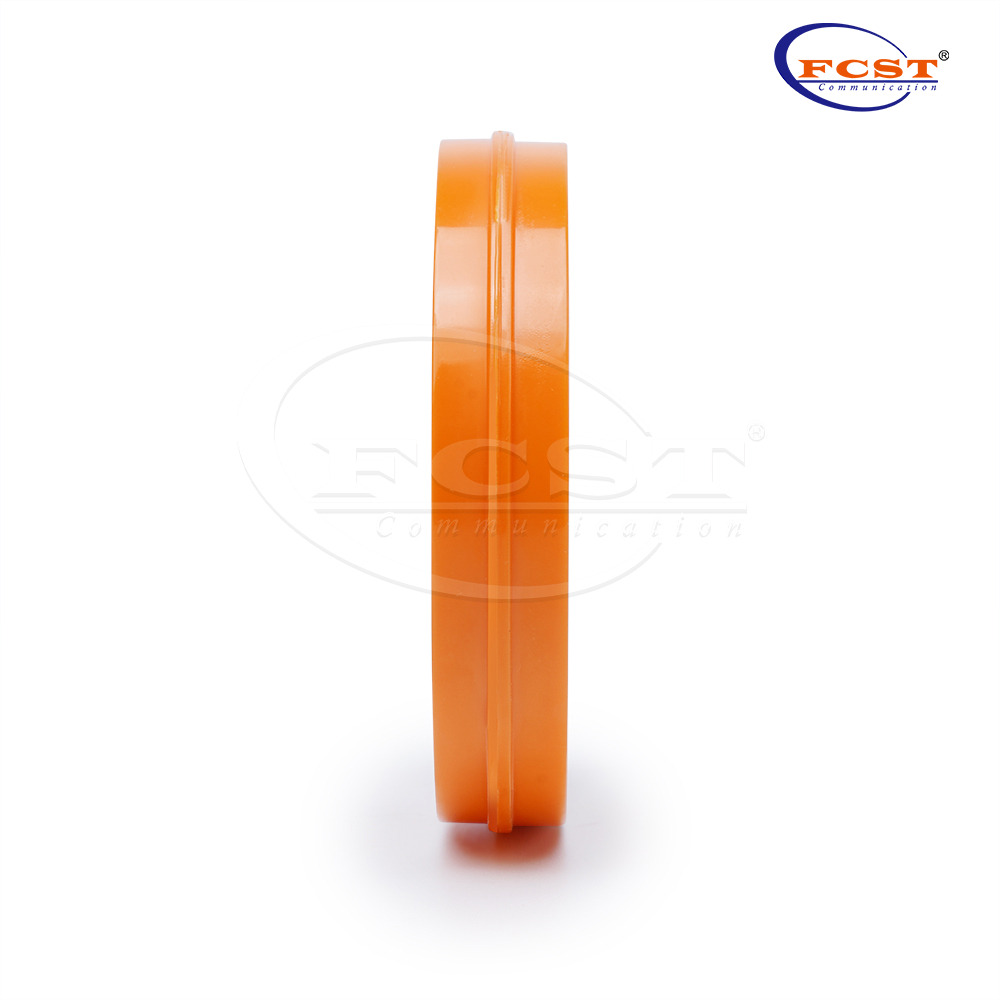

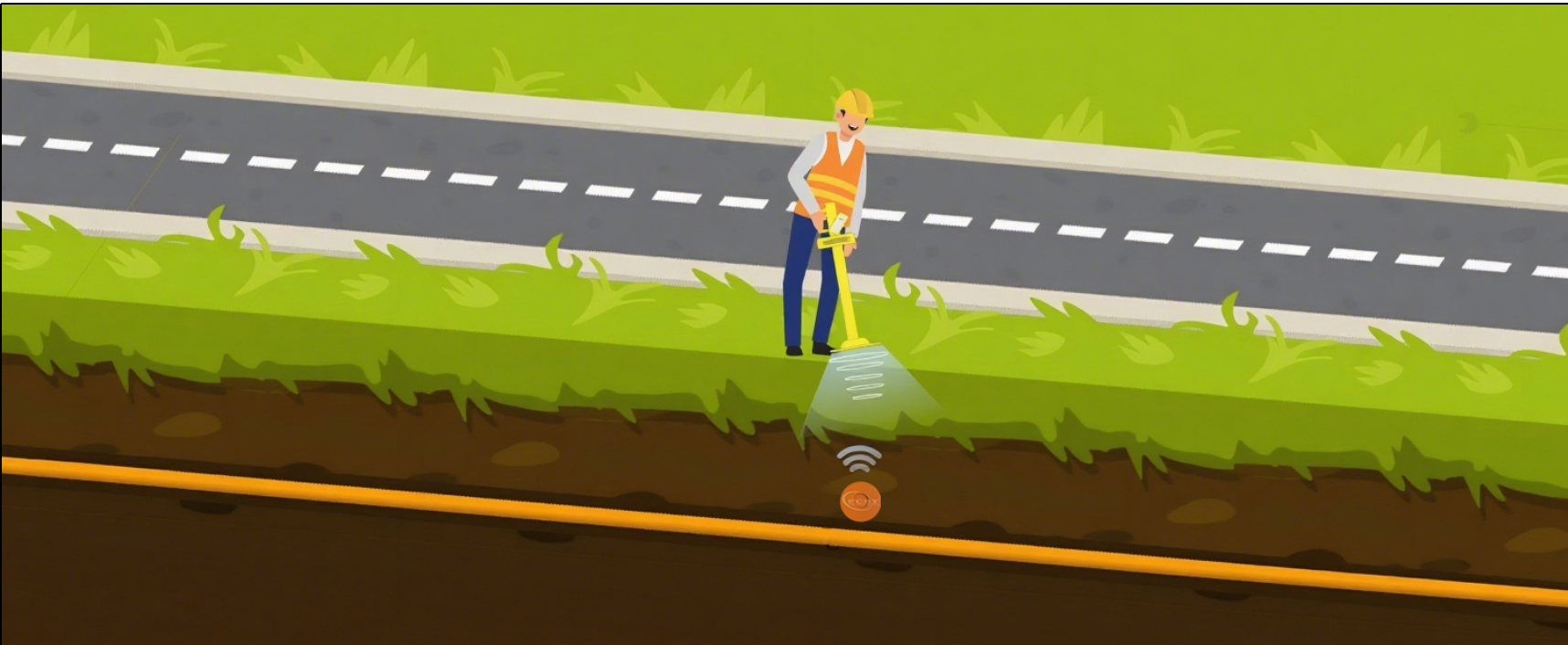

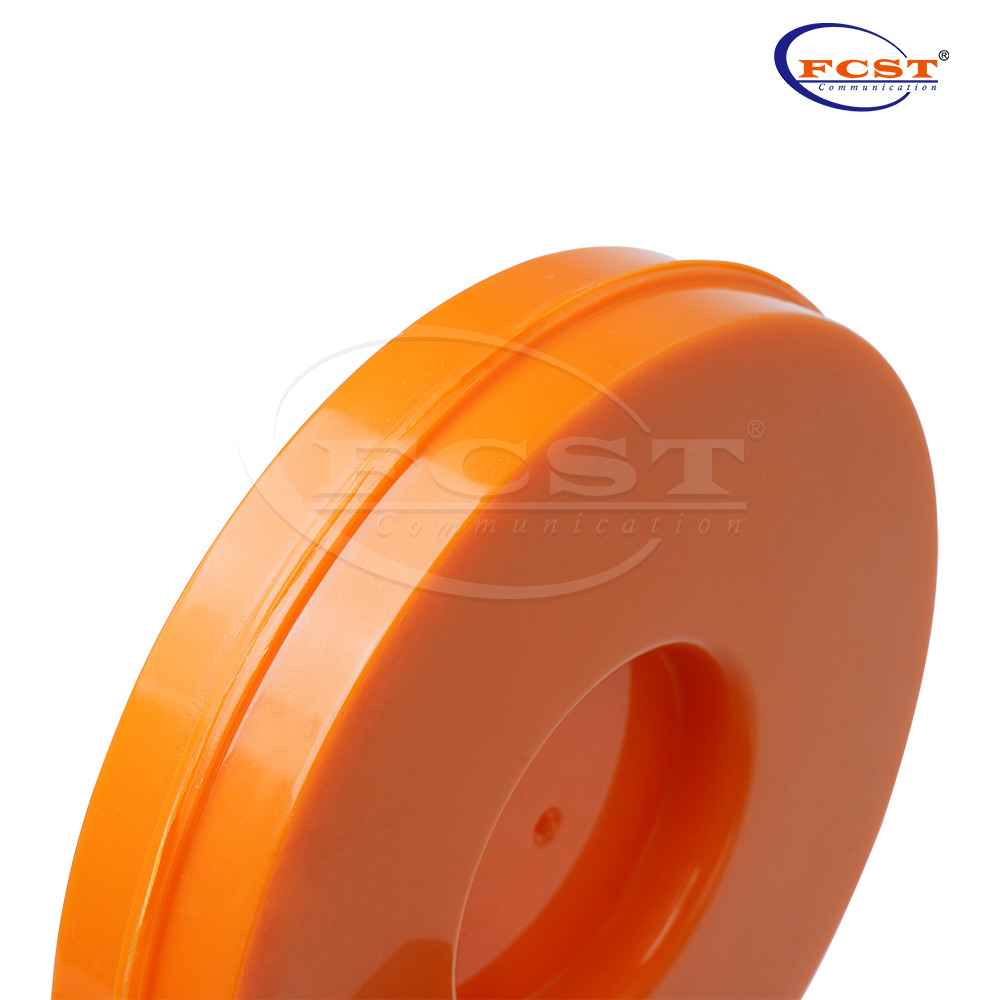

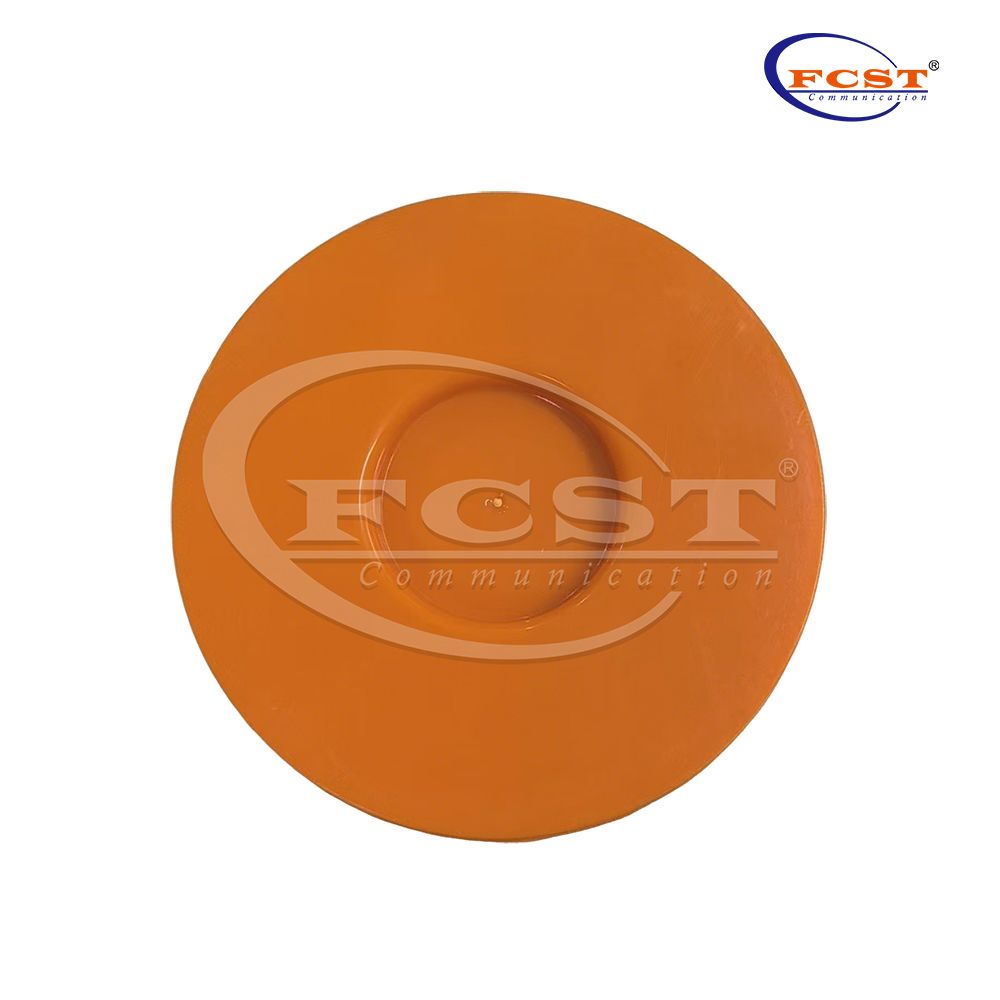

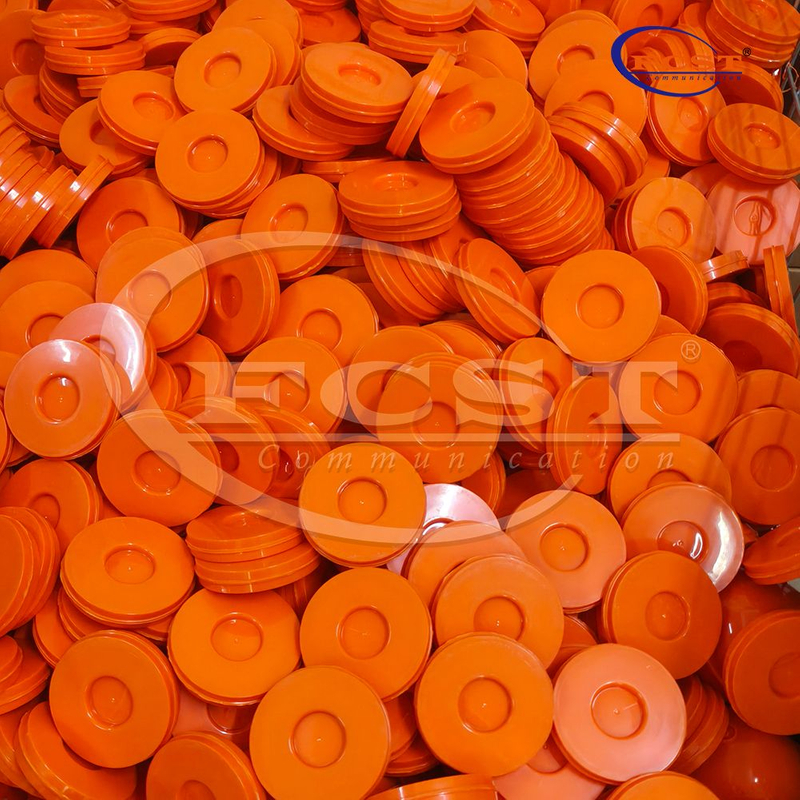

توفر علامات القرص ذات النطاق الممتد FCST-PUEM4 1.5-1.7m طريقة سهلة ودقيقة لتحديد موقع المرافق المثبتة على نحو دقيق، والتي تصبح مغطاة بالردم. يمكن تثبيت علامة القرص بسهولة على الجانب السفلي من الأغطية غير المعدنية أو الأغطية فوق المرافق المركبة، مثل فتحات اليد وغرف التفتيش وغيرها من العبوات على مستوى الصف أثناء البناء والصيانة. علامات القرص غير مخصصة للدفن المباشر.
المنتج أدفانتا جنرال الكتريك
أقصى عمق للدفن يصل إلى 1.7 متر.
يحدد الموقع الدقيق للعلامة.
تغليف HDPE، مقاوم للتآكل الكيميائي.
يتحمل نطاق درجة حرارة من -4 إلى 122 درجة فهرنهايت (-20 إلى 50 درجة مئوية).
مناسبة للعديد من الصناعات (المياه، الصرف الصحي، الاتصالات، الغاز، الكهرباء، الطاقة الأوروبية).
مواصفات المنتج
| بناء | وصف |
| نوع المنتج | نسخة ex.id |
| تكرار | 83 كيلو هرتز / 87 كيلو هرتز / 101.4 كيلو هرتز / 121.6 كيلو هرتز / 134 كيلو هرتز / 145.7 كيلو هرتز / 169.8 كيلو هرتز |
| عمق تحديد الهوية | 1.5-1.7 م (إصدار EX.ID) |
| مستوى الحماية | 50 سنة |
قطر | Φ110 ملم 丨4.330 بوصة |
| وزن | 350 جرام (± 35 جرام) |
| مستوى الحماية | IP68 |
| درجة حرارة التخزين | -20 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 50 درجة مئوية |
اختبار إسقاط | يمكن أن يتحمل السقوط من 5 بوصات (حوالي 1.5 متر) إلى الأرضية الخرسانية |
| مقاومة الإجهاد | يتحمل ضغط 5 كيلو نيوتن دون حدوث ضرر دائم أو تشققات أو تسربات أو فشل في العلامة الإلكترونية |
| توافق الكاشف | يمكن قراءة ED8000 أو أجهزة كشف أخرى بنفس التردد (على سبيل المثال: سلسلة 3M Dynatel) |
طلب المعلومات

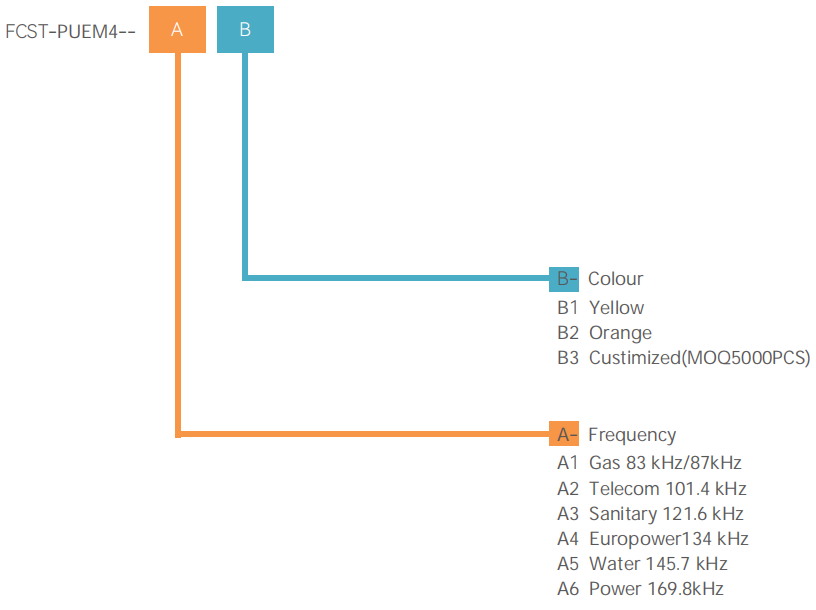

*ملاحظة: يتم تحديد النموذج المحدد بناءً على التكوينات الاختيارية. على سبيل المثال: FCST-PUEM4--A1-B1.
التركيبات

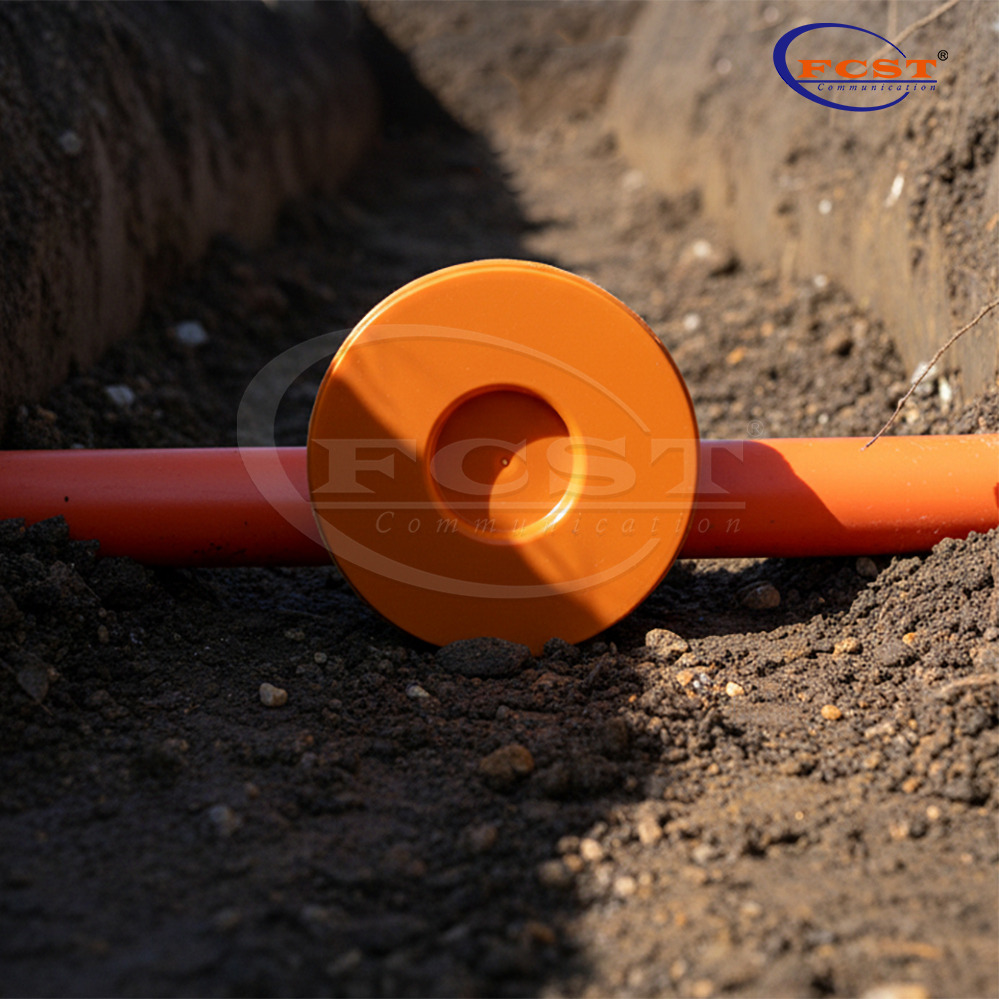

يجب تثبيت العلامة الإلكترونية القرصية فوق خط الأنابيب وإبقائها أفقية قدر الإمكان. يجب أن يتم ربط الأنبوب غير المعدني مباشرة بخط الأنابيب وتثبيته برباطات. عند تغطية التربة، يجب استخدام الرمل أو الرمل لملء الفجوة بين العلامة وخط الأنابيب لتجنب القوة غير المتساوية على العلامة بعد تغطية التربة.
وبالنظر إلى عدم اليقين بشأن سمك غطاء التربة اللاحق، يوصى عمومًا بأن يكون عمق الدفن أقل من 80% من الحد الأقصى للعمق الذي يمكن اكتشافه في النموذج.
لتجنب التداخل المتبادل بين العلامات، يجب أن تكون المسافة بين علامتين متجاورتين أكبر من 1.5 متر. ورقة بيانات العلامة الإلكترونية FCST-PUEM4.
لا تضغط على العلامة الموجودة أسفل خط الأنابيب أو الكائن المحدد.
إذا كان أنبوبًا معدنيًا، فيجب إبقاء العلامة على مسافة لا تقل عن 12 سم من أعلى الأنبوب، ويجب ألا يكون هناك أي أشياء معدنية تغطي العلامة.
