مقدمة كاملة لشبكة ODN قبل الاتصال

تتمثل أكبر صعوبة في إنشاء شبكة ODN التقليدية في أن الاتصال بين كل معدات عقدة ODN والكابلات الضوئية يتطلب عمليات معقدة لتجريد الكابلات الضوئية وإصلاحها وربطها، وهو ما يستغرق وقتًا طويلاً ويتطلب عمالة مكثفة. من أجل تقليل ربط الألياف في الموقع، ظهرت حلول ODN المتصلة مسبقًا مع تحسن الوقت سرعة التثبيت في الموقع. ويسمى أيضًا حل Quick ODN. حاليًا، يمكن استخدام حل الاتصال المسبق للكامل عملية بناء شبكة FTTH.

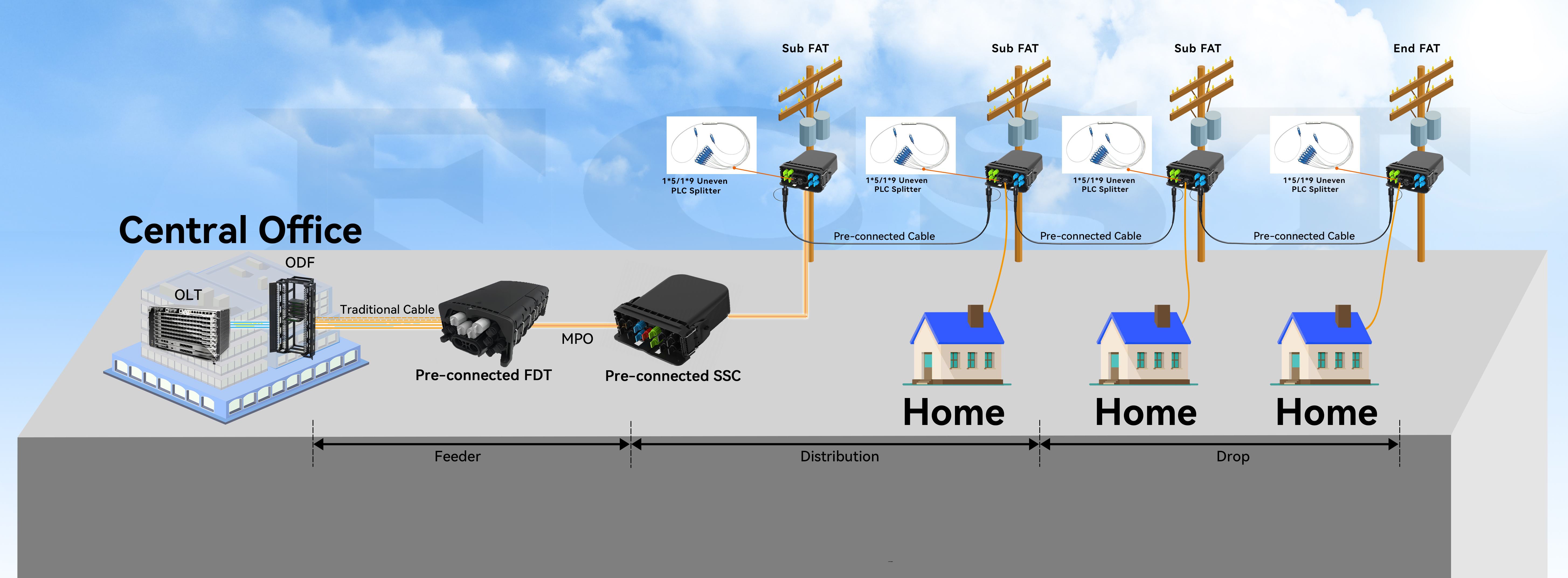

شبكة ODN قبل الاتصالk

مزايا شبكات ODN المتصلة مسبقًا هي كما يلي:

أ. تقليلإد تكاليف العمالة

العامل العام سوف يعمل، لا حاجة للفنيين والمهنيين معدات الربط، ويمكن تخفيض تكلفة العمالة بأكثر من 30٪.

ب. حفظ الموارد

باستخدام الشبكات الضوئية ذات النسبة غير المتساوية، يمكن استخدام الكابلات الضوئية أحادية النواة/ثنائية النواة بدلاً من الكابلات الضوئية ذات 12 أو 24 مركزًا لتوصيل صناديق توزيع الألياف المتعددة على التوالي، مما يوفر الكثير من موارد الألياف الضوئية ويخفض التكاليف. وتحسين كفاءة بناء FDB بحوالي 70%.

ج. تحسين كفاءة البناء

وظيفة 'التوصيل والتشغيل' سريعة وسهلة التثبيت، والتي يمكنها تقصير وقت البناء من 90 دقيقة إلى 15 دقيقة. وفي الوقت نفسه، نظرًا لحقيقة أن الكابل البصري والعقدة مجزأة، يمكن تركيبهما بالتوازي.

د. تحسين الموثوقية

يتم تجميع الصندوق المغلق بالكامل وغير القابل للفتح في المصنع، ما عليك سوى إدخال سلك التصحيح السريع في الصندوق، ولا حاجة لفتح الصندوق للصيانة مما يحسن موثوقية مرافق معدات العقدة.

ODN المتصل مسبقًا Network Fالمرافق

1. صندوق لصق متصل مسبقًا

ما قبل جمتصل سيتم استخدام صندوق المكان عندما يكون من الضروري نقل شبكة ODN التقليدية إلى شبكة ODN المتصلة مسبقًا. وتتمثل وظيفته في تحويل الكابل البصري التقليدي الذي يخرج من غرفة الكمبيوتر إلى مجموعة كابل بصري MPO خارجي. لذلك، ما قبل جمتصل جيحتاج صندوق الموصل إلى دعم الفتح والإغلاق. يتم توصيل الكابل البصري التقليدي بـ متصل مسبقا جصندوق موصل، مدمج في ضفيرة موصل MPO متعدد النواة في الصندوق، ثم يتم إخراجه من خلال المنفذ الخارجي موصل MPO، ومتصلاً بالاتصال المسبق اللاحق من خلال مجموعة الكابلات الضوئية MPO الخارجية.

2. متصل مسبقًا oصندوق التسليم البصري

ال متصل مسبقًا oصندوق التوصيل البصري هو نقطة النقل بين قسم التغذية وقسم التوزيع في شبكة ODN. إنه يحقق التحويل بين مجموعات الكابلات الضوئية MPO الخارجية وتجميعات الكابلات الضوئية للتوزيع أحادية النواة / مزدوجة النواة. ويسمى أيضًا Hub Box ووظيفته مشابهة لوظيفة ODN التقليدية. صندوق توصيل كابلات الألياف الضوئية في الشبكة. وفقا لمتطلبات بنية الشبكة لنسبة التقسيم البصري، يمكن تكوين مقسم بصري 1:2 في متصل مسبقًا لا يمكن تكوين صندوق التوزيع البصري، أو لا يمكن تكوين جهاز تقسيم بصري.

متصل مسبقًا oعادة ما تكون صناديق التوزيع الضوئية مغلقة بالكامل، ويمكن توصيل الوصلة الصاعدة بالشبكة متصلة مسبقًاصندوق مكان من خلال مجموعات الكابلات الضوئية MPO الخارجية. يوفر طرف الإخراج عادة 8 منافذ بصرية خارجية أحادية النواة، ويمكن توصيل كل منفذ إخراج بسلسلة ODN منتهية مسبقًا (4 متصل مسبقًا صناديق توزيع الألياف بمستويات مختلفة لتوزيع الضوء). ال متصل مسبقًا oيمكن لصندوق التوزيع البصري المزود بأربعة مقسمات ضوئية مدمجة بنسبة 1:2 توصيل 256 مستخدمًا عندما يكون مجهزًا بالكامل.

متصل مسبقًا oغالبًا ما يتم تجميع الصناديق الضوئية عدة مرات لزيادة التغطية. إذا تم استخدام سلسلة تجميع الكابلات الضوئية MPO، نظرًا لأن مجموعة الكابلات الضوئية MPO السائدة تحتوي على 12 مركزًا، فيمكن تحقيق ثلاثة مستويات من التتالي، وكل مستوى من متصل مسبقًا oيحتل الصندوق البصري 4 النوى.

3. متصلة مسبقًا fصندوق توزيع ايبر

FAst قم بتوصيل محطة الوصول إلى الألياف يستخدم في أقسام الأسلاك ويمكن تقسيمه إلى متصل مسبقًا الصناديق المتتالية (الصندوق الفرعي) و متصل مسبقًا الصناديق النهائية (End Box) وفقًا لما إذا كان من الممكن تتاليها للأسفل. ال متصلة مسبقًا fيمكن أن يوفر صندوق توزيع iber 4 أو 8 أو 16 واجهة مستخدم. يحتوي الصندوق الفرعي على مقسمات بصرية مدمجة غير متساوية، والتي يمكنها توصيل المستخدمين والشلالات. يحتوي صندوق النهاية على مقسمات بصرية مدمجة ذات نسبة متساوية، والتي يمكنها فقط توصيل المستخدمين بنسب مختلفة. ثم هناك شلالات أقل.

FCST صندوق طرفية الوصول السريع

صندوق الدهون المنتهي مسبقًا مغلق تمامًا، والإدخال والإخراج عبارة عن منافذ بصرية خارجية أحادية النواة. بأخذ المقسم البصري المدمج بنسبة 1:9 غير المتساوية في الصندوق الفرعي كمثال، يتم إخراج 70% من الطاقة الضوئية إلى المنفذ المتتالي وتوصيلها بالصندوق الفرعي من المستوى التالي من خلال مجموعة كابلات ضوئية للتوزيع أحادي النواة ، ويتم توزيع 30% من الطاقة الضوئية على 8 مستخدمين. يحتوي End Box على مقسم بصري مدمج بنسبة 1:8 يقوم بتوزيع الطاقة الضوئية على 8 مستخدمين. نظرًا لقيود ميزانية الطاقة الضوئية، يمكن بشكل عام أن يتم تتالي الصندوق الفرعي في مخطط النسبة غير المتساوية 1:9 ثلاث مرات، أي أن كل سلسلة تحتوي على 3 صناديق فرعية وصندوق نهاية واحد.

4. مجموعة الكابلات الضوئية MPO الخارجية

يمكن استخدام مجموعات كبلات MPO الخارجية في قطاعات التغذية والتوزيع، أي ما يعادل الكابلات الأساسية في شبكات ODN التقليدية. تتكون مجموعات كبلات الألياف الضوئية عادةً من 12 مركزًا مع موصلات MPO خارجية معززة منتهية مسبقًا على أحد طرفي الكبل أو كليهما. يتم استخدام مجموعة الكابلات الضوئية MPO أحادية الطرف لتوصيل ODF و متصل مسبقًا يتم استخدام صناديق الوصلات، ويتم استخدام مجموعة الكابلات الضوئية MPO ذات النهاية المزدوجة للاتصال متصلة مسبقًاصناديق مكان و متصل مسبقًا oصناديق التوزيع البصرية، فضلا عن تتالي بين متصل مسبقًا oصناديق التوزيع الضوئية. باستخدام مكونات الكابلات الضوئية MPO، مع دعم FTTH، يمكنها أيضًا توفير نوى الألياف لـ SPN وOTN وخدمات النقل الأخرى لتلبية احتياجات الوصول إلى الخدمات المتعددة للمباني والقرى والسيناريوهات الأخرى.

5. مجموعة الكابلات الضوئية التوزيعية أحادية النواة/ثنائية النواة

تُستخدم مجموعات الكابلات الضوئية للتوزيع أحادية النواة/ثنائية النواة في قسم التوزيع، وهو ما يعادل كابل التوزيع البصري في شبكة ODN التقليدية، ولكن يتم تقليل عدد النوى بشكل كبير. يتم إنهاء كلا طرفي الكابل البصري أحادي النواة/ثنائي النواة مسبقًا بتعزيز خارجي. نوع الموصل، والذي يمكن توصيله مباشرة بالمنفذ البصري الخارجي للجهاز متصل مسبقًا oمربع تقاطع بصري أو متصل مسبقًا صندوق توزيع الألياف، ويستخدم لتوصيل متصل مسبقًا oمربع تقاطع بصري و متصل مسبقًا مربع توزيع الألياف، فضلا عن سلسلة بين متصل مسبقًا fصناديق توزيع ايبر.

6. إدخال مكونات الكابلات الضوئية

يتم استخدام مجموعة الكابلات الضوئية المنسدلة في القسم المنسدل لتوصيل نقطة وصول المستخدم والمستخدم ONU/ONT. عادةً ما تكون مجموعة الكابلات الضوئية المنسدلة عبارة عن كبل بصري أحادي النواة على شكل فراشة. يتم إنهاء أحد الطرفين مسبقًا بموصل خارجي معزز ومتصل بـ متصل مسبقًا صندوق توزيع الألياف. يتم إنهاء الطرف الآخر مسبقًا بموصل عادي أو بدون موصل من خلاله الربط أو يتم توصيل تجميع الموصل في الموقع (FMC، موصل قابل للتركيب الميداني) بالمستخدم ONU/ONT. يعد سيناريو استخدام إدخال مكونات الكابلات الضوئية هو الأكثر تعقيدًا. بشكل عام، يجب أن يمر عبر الجدار من الخارج إلى الطابق السفلي أو ممر المنزل. بالنسبة لمستخدمي المباني الشاهقة، من الضروري أيضًا المرور عبر بئر التيار الضعيف للوصول إلى الأرضية التي يوجد بها المستخدم.
