FCST02297
FCST
FCST02297
نظرة عامة على المنتج
FCST02297 محطة وصول الألياف يتم استخدامه كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لمبنى شبكة FTTx.
منتج مزايا
l تصميم هيكل داخلي متقدم، وبالتالي لا تعاني الألياف من أي توهين.
l غلاف الصندوق مصنوع من البلاستيك الصناعي PC + مادة ABS.
l تطبيق في الهواء الطلق ومقاومة جيدة للأشعة فوق البنفسجية.
l تركيب التوصيل والتشغيل، سهل الصيانة والتوسيع.
l 10 × محولات معززة لكابل السقوط مع موصلات معززة.
l تصميم مدمج يدمج التوزيع والربط والتقسيم 3 في 1.
l الموضع المخصص لوضع مقسم PLC 1:2 و1:8.
l تصميم تقسيم بطبقتين، قطعة واحدة من مخرج مقسم PLC 1:2 ليتم تقطيعها مسبقًا مع قطعة واحدة من مدخل مقسم PLC 1:8.
مواصفات المنتج
بناء | وصف |
الأعلى.سعة | 36 النوى（فرع 8 النوى） |
مادة | الكمبيوتر + ABS |
البعد (مم) | 319.3*200*97.5 |
مداخل/منافذ | 4/8 |
محول معزز | 8 قطعة SC/UPC أو SC/APC |
الوزن الصافي（g） | 1340 |
مستوى الحماية | IP65 |
لون | أسود |
تثبيت | تركيب القطب، تركيب حبلا، تركيب الجدار |
في أكبر قطر للكابل (مم) | Φ8~14 |
الحد الأقصى لحجم فتحة الفرع (مم) | Φ16 |

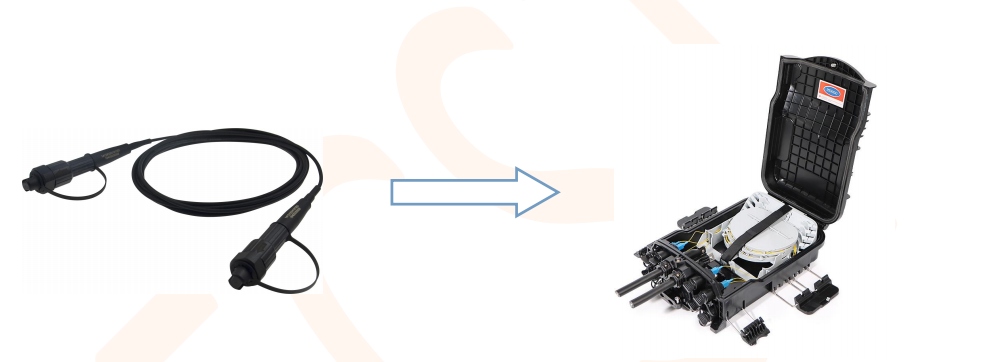

ملاحظة: استخدم محول هواوي المقوى، محول الختم الخاص بـ FCST02297 يتم استخدام محطة الوصول إلى الألياف جنبًا إلى جنب مع كابل توزيع FastConnect.
تركيب موصل الألياف
قم بتدوير جزء السهم من موصل الألياف عكس اتجاه عقارب الساعة وأخرج غطاء الغبار.
جزء السهم من موصل الألياف موجود بالأعلى، أدخل موصل الألياف في المقبس ثم قم بتدوير جزء السهم في اتجاه عقارب الساعة.

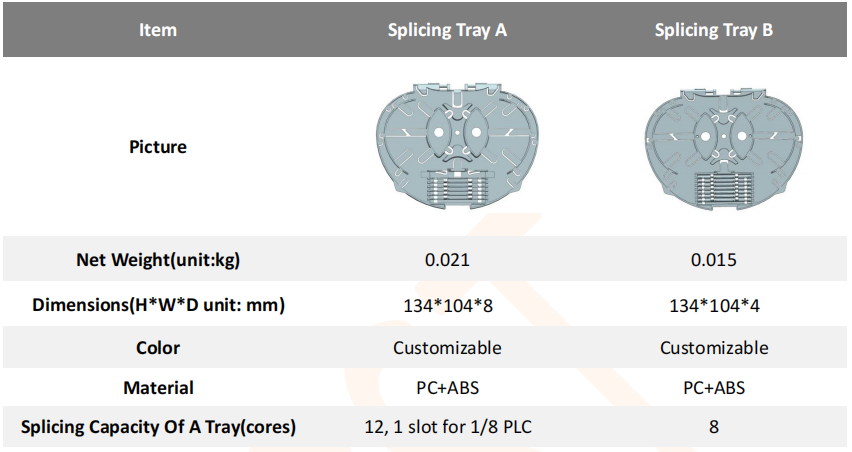

علبة الربط اختيارية
خدمات التصميم والتخصيص
l تقديم الخدمة مع العملية برمتها من المخطط إلى المنتج إلى العميل.
l تلبية العملاء’متطلبات تخصيص الشعار في مكان مناسب للمنتج الحالي.
l تلبية العملاء’متطلبات إجراء تعديل وتخصيص معقول للمنتج الحالي.
l تقديم تصميم مجاني وفقًا لمتطلبات العميل بعد توقيع اتفاقية التعاون.
