موصل قناة صغيرة بقطر 7-4 مم من الغاز والماء
FCST

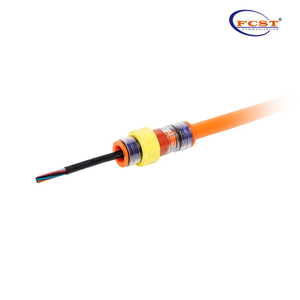

7-4mm Gas-Water Block Micro Duct Connector
نظرة عامة على المنتج
هذا موصل كتلة الغاز لتركيبات مجاري الهواء الصغيرة يستخدم لمنع تدفق السائل بين القنوات الصغيرة المتصلة عند نقطة التحول.وبالتالي، تجنب دخول السوائل (الغاز) إلى القنوات الدقيقة، مما يؤدي إلى تلف المعدات.
منتج مزايا
lللمنتجات الدقيقة من 5 إلى 20 ملم.
lكتلة غاز موصل الأنبوب مع تركيب سهل 'بالدفع'.
lجسم شفاف كريستالي.
l95% من المادة مصنوعة من مواد غير معدنية.
lتصميم متين للاستخدام المدفون مباشرة وفوق الأرض.
مواصفات المنتج
نموذج | د1 | د2 | أ1 | أ2 | B | L | الوزن (جرام) |
GSA5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 2.5±0.12 | 44±0.5 | - |
GSA6 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 2.5±0.12 | 44±0.5 | - |
GSA7 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 4±0.12 | 50.5±0.5 | 8.6 ± 0.1 |
GSA7 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 4.5±0.12 | 50.5±0.5 | 8.6 ± 0.1 |
GSA8 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 4±0.12 | 50.5±0.5 | 8.6 ± 0.1 |
GSA8 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 4.5±0.12 | 50.5±0.5 | 8.6 ± 0.1 |
GSA10 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8 ± 0.12 | 59.5±0.5 | 11.6±0.1 |
GSA12 | 12 | 12 | 21.5±0.2 | 21.5±0.2 | 8 ± 0.12 | 64.5±0.5 | 18.6±0.1 |
GSA14 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 10±0.12 | 69.5±0.5 | 23.6±0.1 |
GSA16 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 10±0.12 | 73.5±0.5 | 35.5±0.1 |
GSA18 | 18 | 18 | 32.7±0.3 | 32.7±0.3 | 12±0.12 | 76.5±0.5 | 57.1±0.1 |
GSA20 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 13±0.12 | 76.5±0.5 | 52.6±0.1 |
