وحدة FCST-100G/150G/200GDWDMM
FCST
FCST-100G/150G/200GDWDMModule
نظرة عامة على المنتج
تستخدم وحدة FCST-100G/150G/200G DWDM (4،8،16 قناة) تقنية طلاء الأغشية الرقيقة والتصميم الخاص لتغليف البصريات الدقيقة ذات الروابط المعدنية غير المتدفقة لتحقيق الإضافة والإسقاط البصري عند الأطوال الموجية للاتحاد الدولي للاتصالات.إنه يوفر الطول الموجي لمركز قناة الاتحاد الدولي للاتصالات، وفقدان إدخال منخفض، وعزل عالي للقناة، ونطاق تمرير عريض، وحساسية لدرجات الحرارة المنخفضة، ومسار بصري خالٍ من الإيبوكسي.يمكن استخدامه لإضافة/إسقاط الطول الموجي في نظام شبكة الاتصالات.
منتج مزايا
l خسارة الإدراج منخفضة.
l نطاق تمرير واسع.
l عزل قناة عالية.
l ارتفاع الاستقرار والموثوقية.
l خالية من الإيبوكسي على المسار البصري.
تطبيقات المنتج
l إضافة/إسقاط القناة.
l شبكة دي دبليو دي إم.
l توجيه الطول الموجي.
l مضخم الألياف الضوئية.
l نظام الألياف الضوئية الكيبل التلفزيوني.
مواصفات المنتج
معامل | 4 قنوات | 8 القنوات | 16 القنوات | ||||
مكس | ديموكس | مكس | ديموكس | مكس | ديموكس | ||
فقدان الإدراج (ديسيبل) | .81.8 | .03.0 | ≤4.5 | ||||
أبعاد العبوة (مم) | الطول 100 × العرض 80 × الارتفاع 10 | الطول 120 × العرض 80 × الارتفاع 18 | |||||
العزلة (ديسيبل) | مجاور | ≥30 | |||||
غير مجاورة | ≥40 | ||||||
الطول الموجي للقناة (م) | شبكة الاتحاد الدولي للاتصالات 100 جيجا هرتز | ||||||
تباعد القنوات (جيجاهرتز) | 100/150/200 | ||||||
نطاق مرور القناة (@-0.5 ديسيبل عرض النطاق الترددي) (نانومتر) | ≥0.22 (100 جم) / ≥0.5 (200 جم) | ||||||
تموج القناة (ديسيبل) | .50.5 | ||||||
حساسية درجة حرارة فقدان الإدراج (ديسيبل) | .50.5 | ||||||
تحول درجة حرارة الطول الموجي (نانومتر/ درجة مئوية） | .00.002 | ||||||
الخسارة المعتمدة على الاستقطاب (ديسيبل) | .20.2 | ||||||
تشتت وضع الاستقطاب (ملاحظة) | .10.1 | ||||||
الاتجاهية (ديسيبل) | ≥45 | ||||||
خسارة العودة (ديسيبل) | ≥45 | ||||||
أقصى قدر من التعامل مع الطاقة (مW) | 300 | ||||||
درجة حرارة التشغيل(درجة مئوية) | -10~+70 | ||||||
درجة حرارة التخزين（℃） | -40~+85 | ||||||

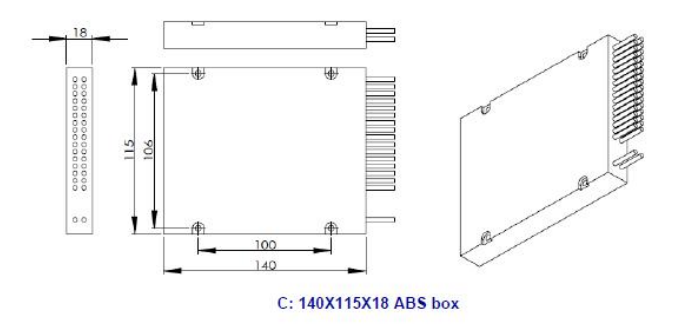

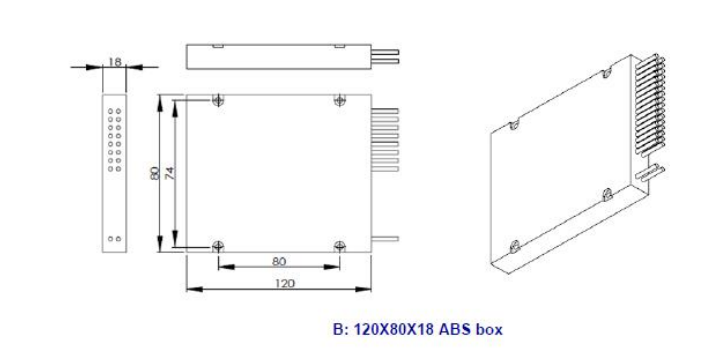

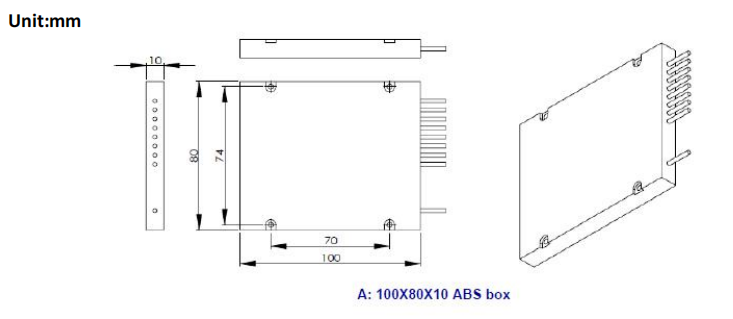

البعد الحزمة

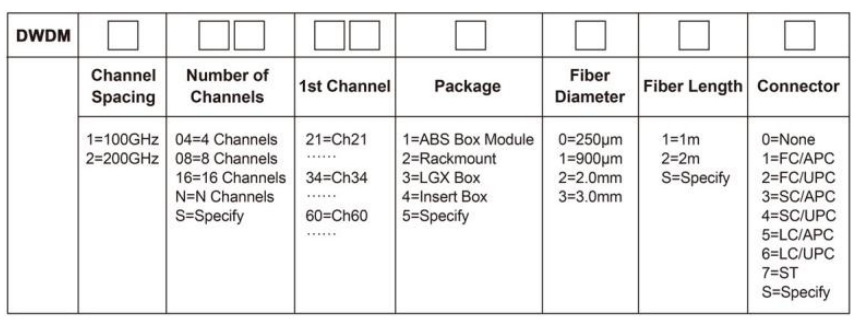

معلومات الطلبية
ال Pإنتاج Workshop Sكيف
