نظرة عامة على المنتج
ما هي استخدامات كرة التحديد هذه؟
كرة علامة الاتصالات هي علامة إلكترونية سلبية تحت الأرض تستخدم لتحديد وتحديد مسارات الألياف الضوئية وكابلات الاتصالات المدفونة.
تساعد كرة التحديد 101.4 كيلو هرتز المقاولين ومشغلي الاتصالات وفرق صيانة المرافق على اكتشاف البنية التحتية تحت الأرض بدقة دون الحاجة إلى الحفر.
يستخدم على نطاق واسع في:
- تركيب شبكة الألياف الضوئية
- نشر FTTx

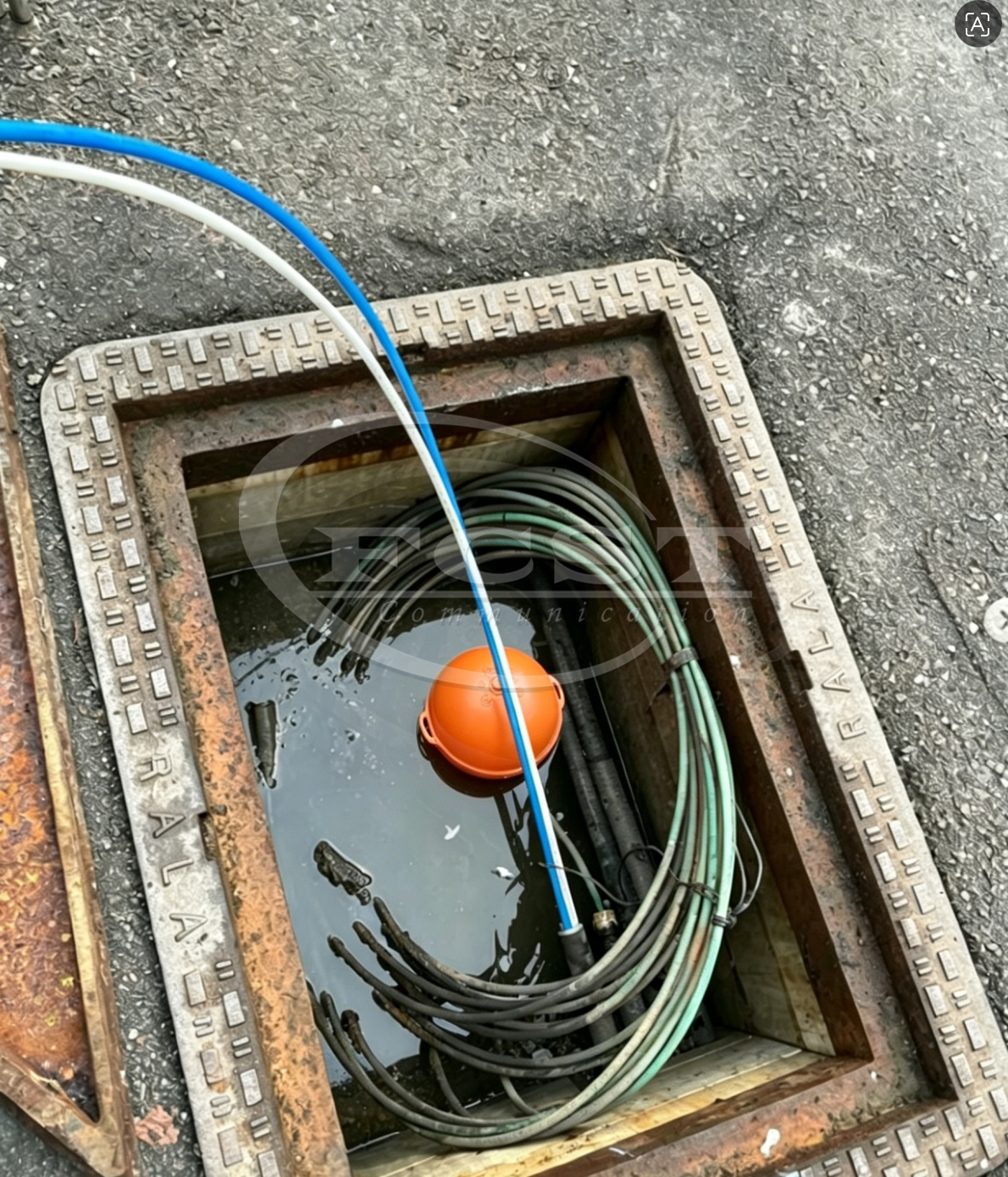

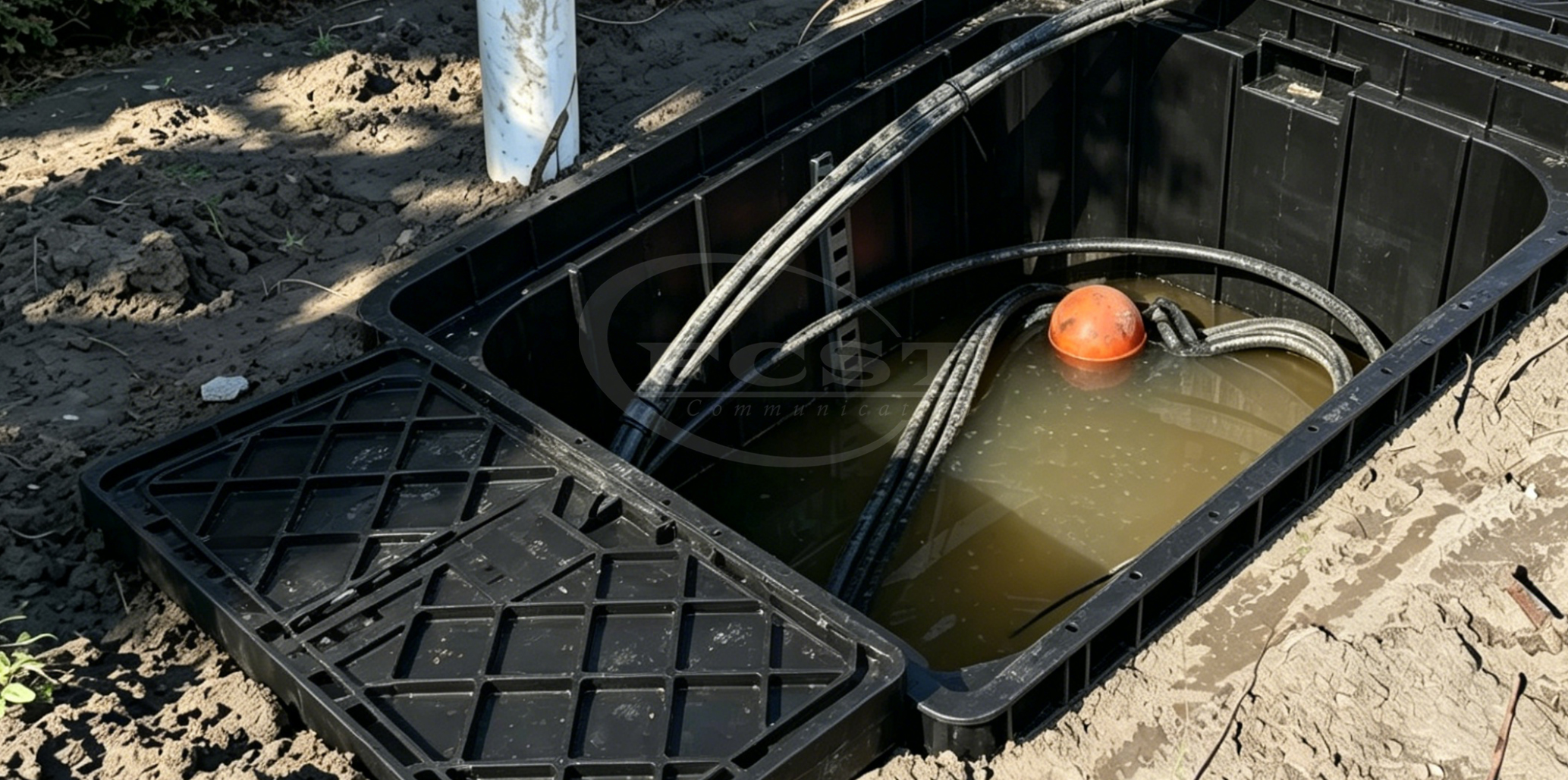

- تحديد موقع المرافق تحت الأرض
- تحديد قناة الاتصالات
- البنية التحتية للمدينة الذكية
كيف تعمل كرة التحديد 101.4 كيلو هرتز؟
- تحتوي كرة التحديد الإلكترونية السلبية على دائرة رنين RF ذاتية التوجيه.

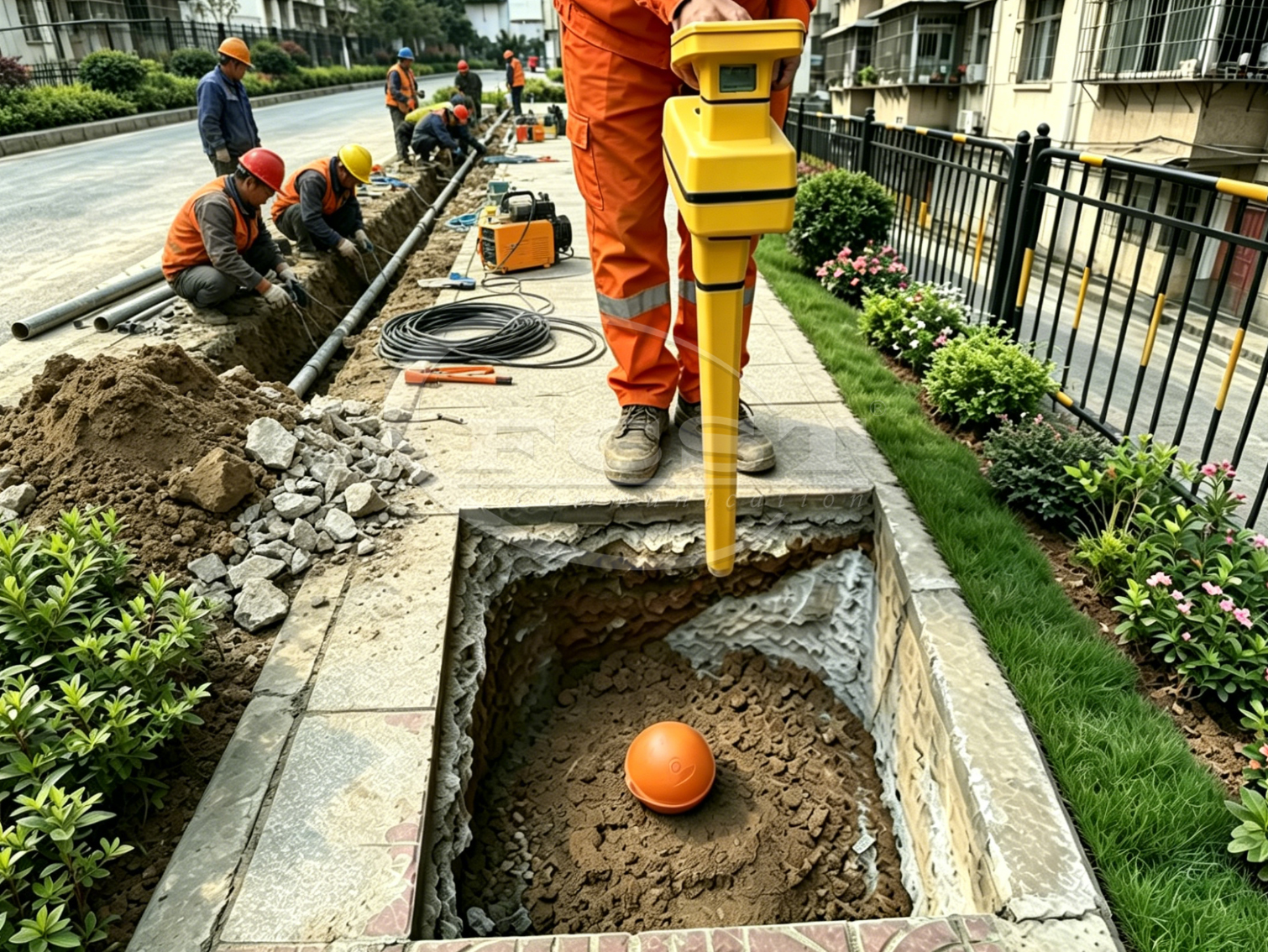

- عند مسحها ضوئيًا بواسطة محدد موقع متوافق تحت الأرض، مثل 3M Dynatel أو UML9000 ، تعكس العلامة إشارة تردد 101.4 كيلو هرتز، مما يسمح للفنيين بتحديد موقع البنية التحتية للاتصالات المدفونة بدقة.
- لا حاجة للبطارية.
لماذا تختار كرات ماركر FCST؟
- متوافق مع أنظمة تحديد المواقع 3M Dynatel
- تكنولوجيا عاكس الترددات اللاسلكية ذاتية التوجيه
- هيكل IP68 مقاوم للماء
- دقة كشف عالية
- مصممة للتركيب تحت الأرض على المدى الطويل
- متوفر في ترددات فائدة متعددة
- دعم OEM والألوان المخصصة
مواصفات المنتج
| بناء | وصف |
نوع المنتج | نسخة ex.id |
| تكرار | 101.4 كيلو هرتز |
| عمق تحديد الهوية | 1.5m |
| أقصى عمق يمكن اكتشافه | 1.5 م (نسخة ex.id) |
| خدمة الحياة | 50 سنة |
| قطر | φ120mm 丨 4.724in |
| ارتفاع | 115mm 丨 4.528in |
| مادة | HDPE |
| وزن | 400 جرام (± 20 جرام) |
| مستوى الحماية | IP68 |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +60 درجة مئوية |
| علامة الكرة مسافة | أقصى مسافة 50 م |
| اختبار إسقاط | يمكن أن يتحمل السقوط من ارتفاع 1.5 متر إلى الأرضية الخرسانية. |
| مقاومة الإجهاد | تتحمل ضغطًا يصل إلى 400 كجم، ولا تحتوي الكرة على أي ضرر دائم، أو شقوق أو تسربات، أو أي ضرر لوظيفة البطاقة الإلكترونية الخاصة بها. |
| توافق الكاشف | يمكن قراءة ED8000 أو أجهزة كشف أخرى بنفس التردد (على سبيل المثال: سلسلة 3M Dynatel) |
| معلومات التغليف. | 30 قطعة/cnt 12.75 كجم 0.043cbm (560*225*340 مللي متر) 18cnt/البليت 247 كجم 2.016cbm (2100*800*1200 مللي متر) |
طلب المعلومات
تطبيقات المنتج
التعليمات
1. ما هي بيانات التغليف الخاصة بعلامات كابلات الألياف الضوئية المدفونة؟
التغليف الداخلي | 6 قطعة/الحقيبة | الوزن الصافي: 0.4 كجم |
التغليف بالكرتون الخارجي | 30 قطعة/كرتون | الوزن الصافي: 12 كجم الوزن الإجمالي: 12.6 كجم |
البليت | 18 كرتون/البليت | الوزن الصافي: 216 كجم الوزن الإجمالي: 247 كجم |
2. كيف يتم تصميم هيكل المنتج الخاص بعلامات المرافق تحت الأرض؟

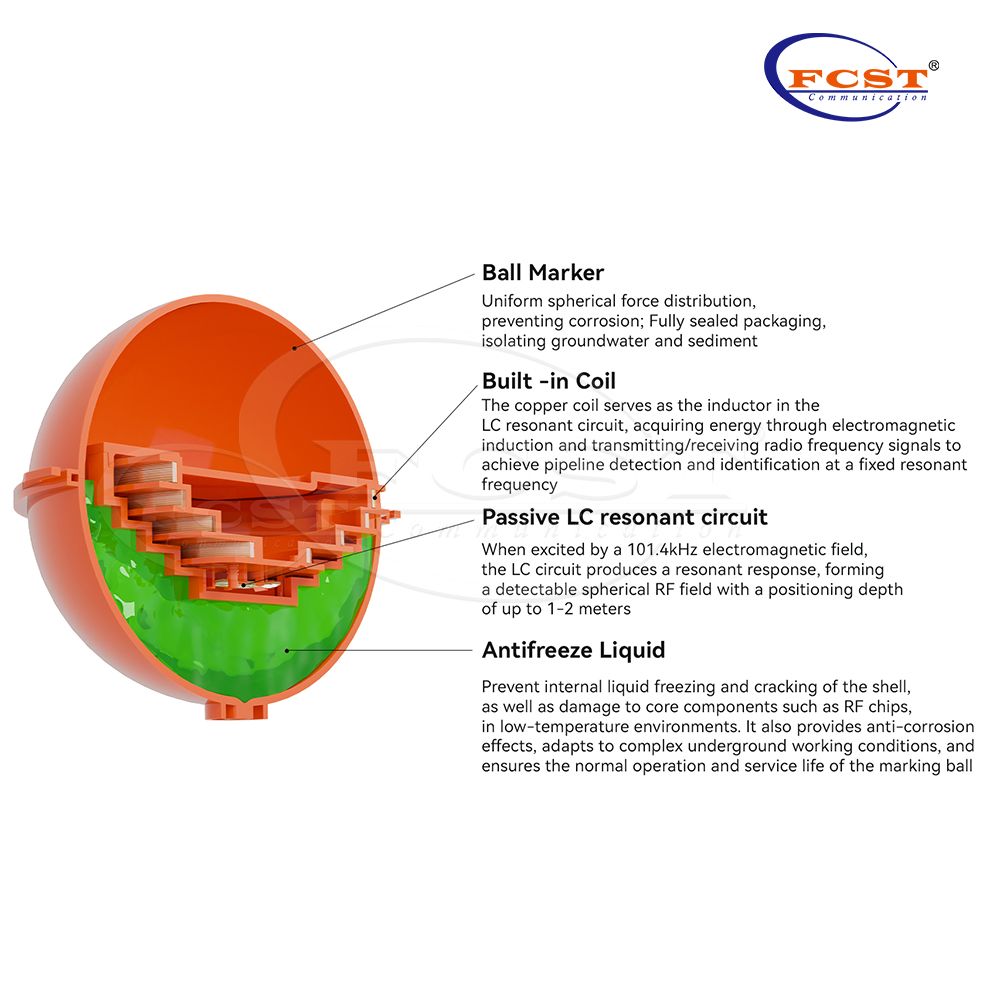

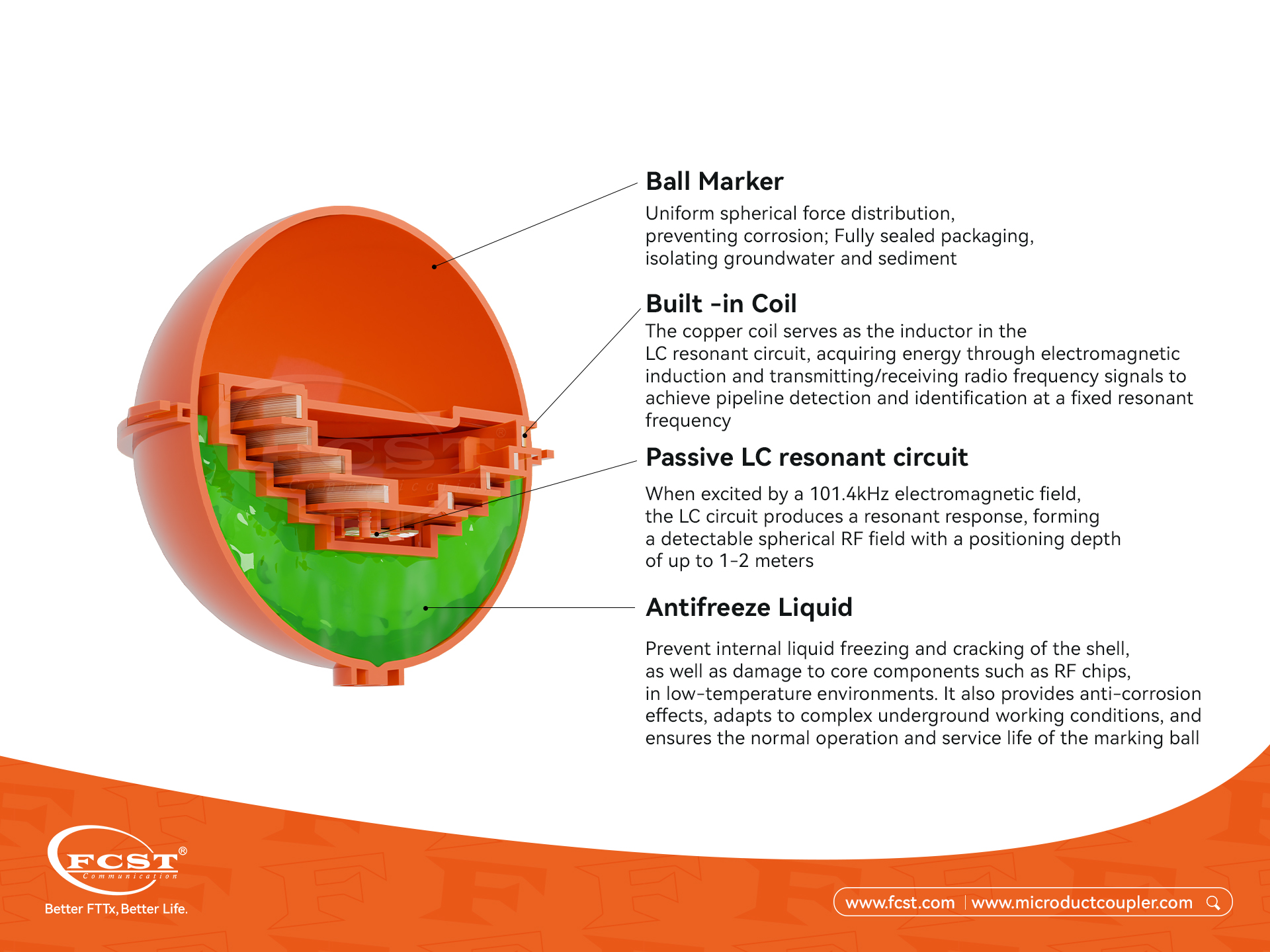

الهيكل: الغلاف، الرقاقة، الملف، سائل مضاد للتجمد
3. ما عدد مجموعات الترددات التي يمكن التعرف على كرة علامة المرافق المدفونة بها؟
إجمالي 8 كرات من الألياف المدفونة بترددات مختلفة لمختلف الصناعات متاحة للاختيار. لمزيد من التفاصيل، يرجى الرجوع إلى الجدول.
4. هل يعتمد مبدأ الكشف عن كرات علامة التردد اللاسلكي على الكشف المغناطيسي؟
تنتمي سمة الكشف عن الكرة التي تحدد موقع كابل الألياف إلى كشف الإشارة، وليس الكشف المغناطيسي.
5. ما هو عدد سنوات عمر خدمة العلامة الكروية الإلكترونية للكابلات؟
عمر الخدمة المصمم: 50 عامًا.
