FCST01131-D
FCST
FCST01131-D
نظرة عامة على المنتج
يتم استخدام FCST01131-D Access Terminal Clininal Clininal كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة الاتصالات FTTX. تتم عملية الربط وتقسيم وتوزيع الألياف في هذا المربع ، وفي الوقت نفسه يوفر حماية وإدارة قوية لشبكة FTTX.
مزايا P roduct
توجيه الألياف معقولة.
مناسبة للتركيب الداخلي أو الخارجي ، مثبت على الحائط ، القطب.
استخدامات ختم الكابلات تستخدم تقنية تحريك الهلام بدلاً من ختم المطاط العادي.
التثبيت لكابل التغذية وكابل إسقاط ، الربط الألياف ، التثبيت ، التخزين ، التوزيع ... إلخ في واحد.
علبة لصق مكدسة مدمجة ، سهلة المفتوحة ، يمكن خفض علبة لصق ، وسهلة للتثبيت والصيانة.
مصنوعة من مواد بلاستيكية مهندسة عالية الجودة (PP) ، القوة الميكانيكية الجيدة ، المظهر الأنيق ، المتانة والمتانة.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 8 النوى |
مادة | ص |
البعد (مم) | 156*185*53.5 |
مداخل/منافذ | 2/8 |
تثبيت | تحريك القطب/مثبت على الجدار |
وزن صافي (ز) | 470 |
مستوى الحماية | IP65 |
الملحقات الاختيارية | خفيرة ، محول |
طريقة كابل الإدخال | قطع |
PLC Splitter المتاحة | نعم |
PLC SPLITTER TYPE | أنبوب الخائن |

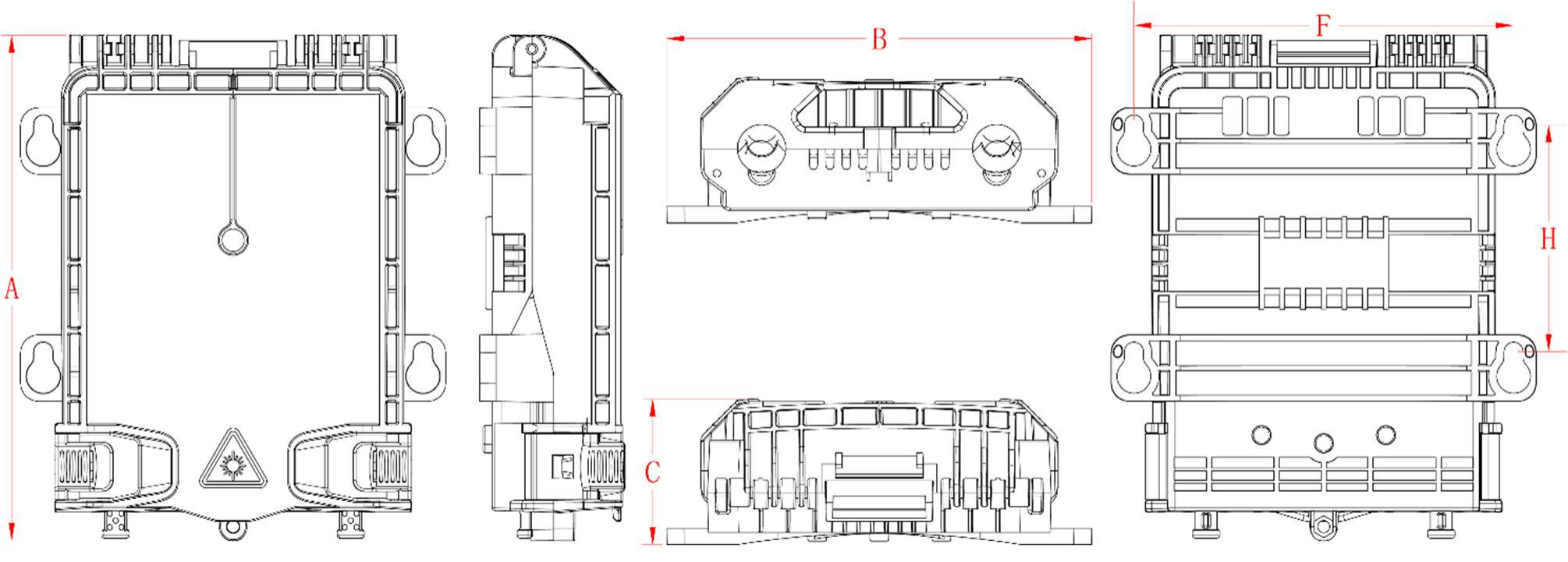

بنية المنتج

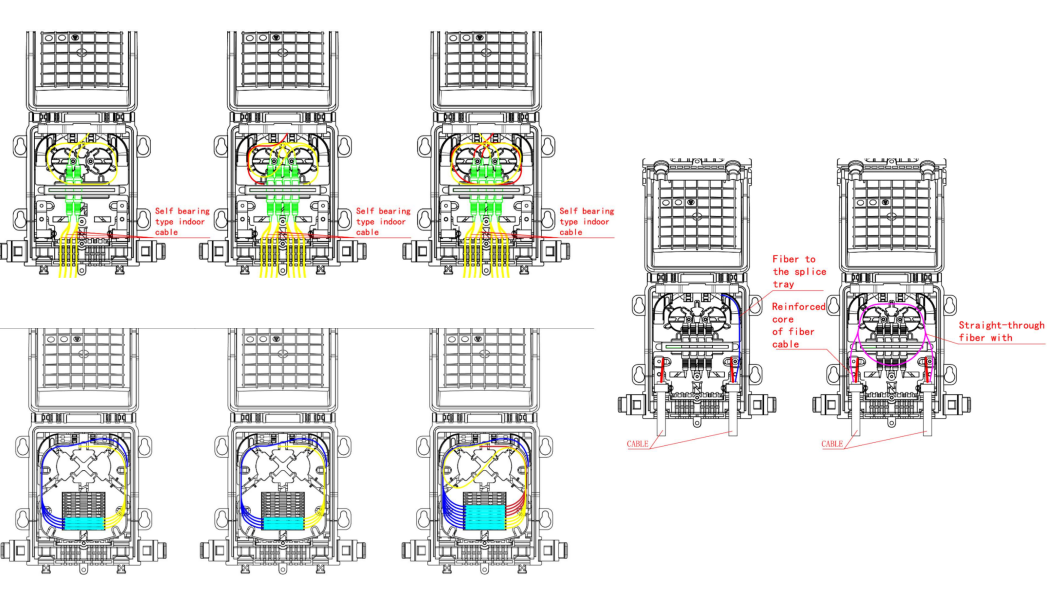

مخطط توجيه الألياف

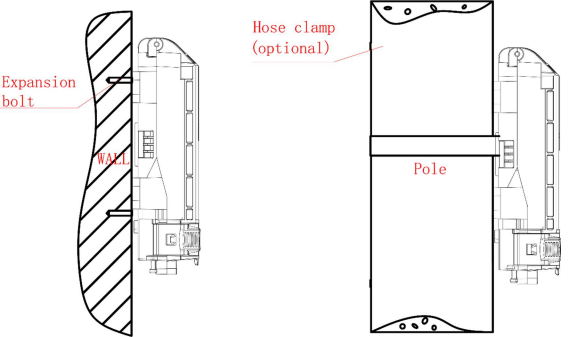

تثبيت المنتج
تركيب مثبت على الحائط
حفر 4 ثقوب في الجدار بناءً على الحجم في الجدول 1 ، ضع التوسعات التوسعية φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام الترباس لربطه.
تركيب مثبت على القطب
إصلاح مجموعة واحدة من حلقة القطب إلى عمود الاتصالات ، على النحو أدناه.
