FCST01135
FCST
FCST01135
نظرة عامة على المنتج
FCST01135 إغلاق محطة الوصول إلى الألياف هو جهاز خط الأسلاك لتوزيعات المستخدم في نظام FTTH، فهو يوفر الحماية والإدارة لكابلات الألياف، ويمكن استخدامه للإنهاء، وتفريع الكابلات، والاتصال المتقاطع. وهو يستخدم بشكل أساسي لنقطة وصول المستخدم في شبكة FTTH-ODN، ويمكن أن يكون مقسمة إلى نوع داخلي وخارجي وفقًا لسيناريو التثبيت، ويمكن تقسيمها إلى نوع التوزيع ونوع الانقسام البصري وفقًا لـ ال وظيفةن.
إغلاق الألياف الضوئية يتم استخدامه كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
منتج مزايا
l مصنوعة من مادة بلاستيكية هندسية عالية الجودة (PP)، قوة ميكانيكية جيدة، مظهر أنيق، متانة ومتانة.
l مناسبة للتركيب في الأماكن المغلقة أو الهواء الطلق، مثبتة على الحائط، على العمود.
l صينية لصق مدمجة مكدسة، سهلة الفتح، يمكن إزالة صينية اللصق، سهلة التركيب والصيانة.
l توجيه الألياف معقول.
l مشبك لكابل التغذية وكابل الإسقاط، وربط الألياف، والتثبيت، والتخزين، والتوزيع...إلخ في مكان واحد.
مواصفات المنتج
بناء | وصف |
سعة Of FOSC (بانتشي) | 66 النوى |
السعة القصوى | 8 (SC/APC) |
مادة | ص |
البعد (مم) | 336.5*195*128 |
مداخل/منافذ | 4/8 |
تثبيت | تركيب القطب، تركيب الركيزة تركيب ستراند، تركيب على الحائط |
الوزن الصافي（g） | 2050 |
مستوى الحماية | IP67 |
قطر كابل الألياف | Φ11 مللي متر ~φ16 ملم |
درجة حرارة التشغيل | -40～+65℃ |

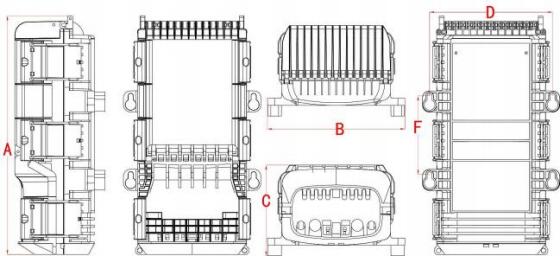

هيكل المنتجات
ج: 336.5 ملم ب: 195 ملم ج: 128 ملم د: 174 ملم واو: 110.5 ملم

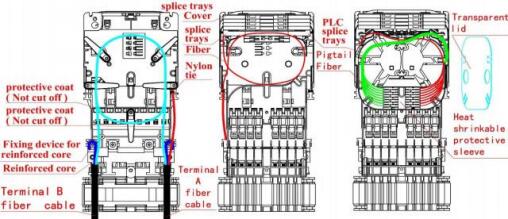

مخطط توجيه الألياف

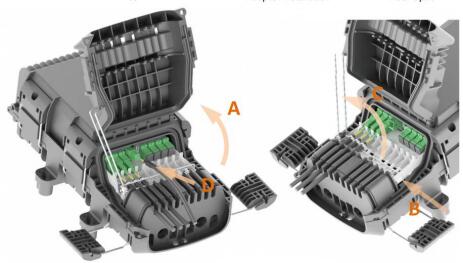

غطاء التوصيل السريع
أ. افتح الغطاء ب. اضغط على زر القفل ج. قم بتدوير القضيب المعدني لتثبيت الغطاء د. أدخل الموصل
تثبيت
تركيب مثبت على الحائط
قم بثقب 4 فتحات في الحائط بناءً على الحجم الموجود في الجدول 1، ثم ضع مسمار التمدد Φ7.5*40، ثم ضع الصندوق لمطابقة الفتحات واستخدم المسمار للتثبيت.
تركيب مثبت على القطب
ثبت مجموعة واحدة من حلقة القطب في عمود الاتصالات، كما هو موضح أدناه.
خدمات التصميم والتخصيص
l تقديم الخدمة مع العملية برمتها من المخطط إلى المنتج إلى العميل.
l تلبية العملاء’متطلبات تخصيص الشعار في مكان مناسب للمنتج الحالي.
l تلبية العملاء’متطلبات إجراء تعديل وتخصيص معقول للمنتج الحالي.
l تقديم تصميم مجاني وفقًا لمتطلبات العميل بعد توقيع اتفاقية التعاون.
