FCST01139
FCST
FCST01139
وصف المنتج

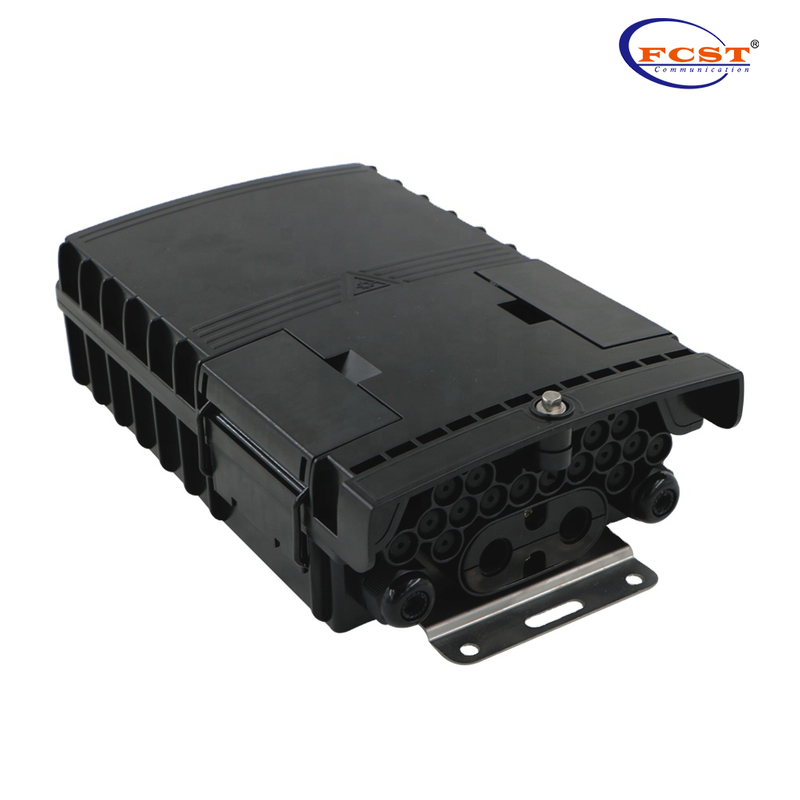

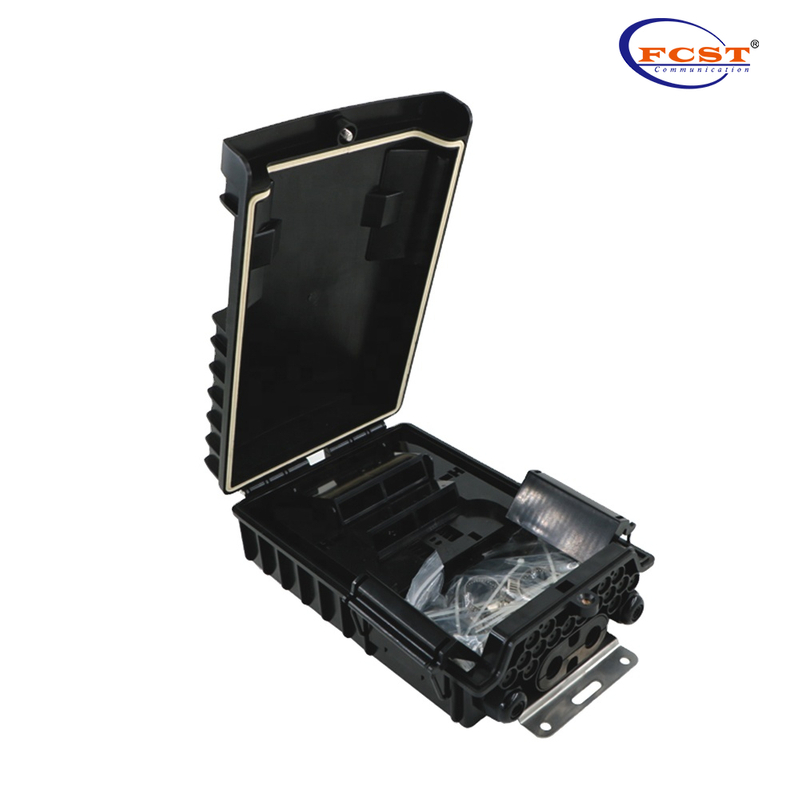

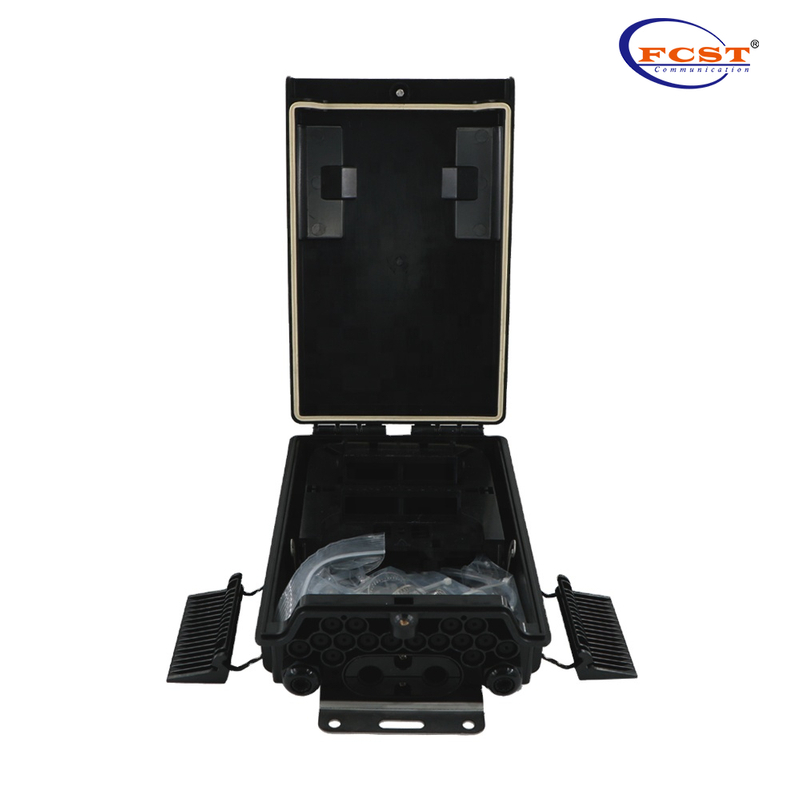

يتم استخدام حاوية الألياف الضوئية كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx. يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
ميزات المنتج
ل إجمالي الهيكل المغلق.
ل المواد: PC + ABS ，مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة، مستوى حماية يصل إلى IP65.
L chlamping لكابل التغذية وكابل إسقاط ، الربط الألياف ، التثبيت ، التخزين ، التوزيع ... إلخ في واحد.
ل يتم تشغيل أسلاك تصحيح أسلاك ，التوصيل المصنوعة ，من خلال المسار الخاص دون إزعاج بعضها البعض، وتركيب محول SC من نوع الكاسيت، وسهولة الصيانة.
l يمكن قلب لوحة التوزيع، ويمكن وضع كابل التغذية عن طريق منفذ التعبير، وسهل الصيانة والتركيب.
يمكن تركيب الخزانة l عن طريق التثبيت على الحائط أو التثبيت على الأعمدة، وهي مناسبة للاستخدامات الداخلية والخارجية.
مواصفات المنتج
نموذج | الحجم ( صورة 1 ) | السعة القصوى | حجم التثبيت (الصورة 2 ) | ||
أكسبكسك (مم) | تقسيم | الربط | بلك | إكس دي إكس سي (مم) | |
FCST01139 | 274*175*82 | 16 | 16 | 1/8*2 | 184.5*140*80 |
المتطلبات البيئية
درجة حرارة العمل: -40 درجة مئوية ~ +60 درجة مئوية
الرطوبة النسبية: ≥85% ( +30 درجة مئوية )
الضغط الجوي: 70 كيلو باسكال ～ 106 كيلو باسكال
ورقة البيانات الفنية الرئيسية
فقدان الإدراج: .20.2dB
خسارة العودة UPC: ≥50dB
خسارة عودة APC: ≥60dB
عمر الإدراج والاستخلاص: > 1000 مرة
ورقة البيانات الفنية المقاومة للرعد
جهاز التأريض معزول بالخزانة، مقاومة العزل أقل من 2MΩ/500V ( DC );
الأشعة تحت الحمراء ≥2MΩ/500 فولت
لا يقل جهد الصمود بين جهاز التأريض والخزانة عن 3000 فولت ( تيار مستمر ) / دقيقة، ولا يوجد ثقب ，ولا وميض كهربائي؛ U≥3000V

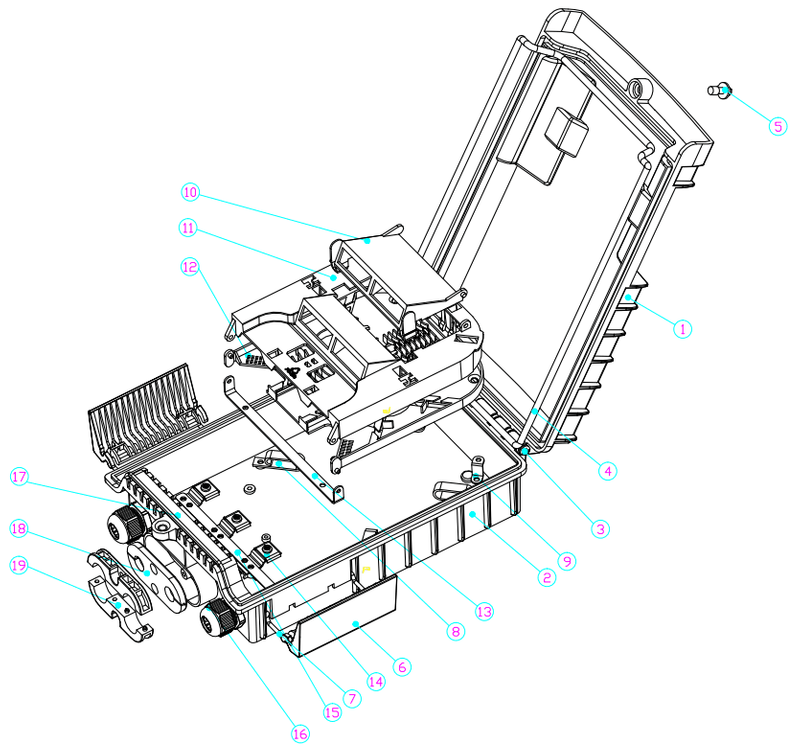

بنية المنتج
1 | غطاء 16 واط |
2 | قاعدة 16 واط |
3 | ربط المسمار |
4 | البحر المطاطي |
5 | الترباس مقفل |
6 | 8B/12D مشبك الباب |
7 | 8B/12D مشبك ربط الباب |
8 | حلقة حلقة |
9 | رفرف قوس ثابت ر |
10 | FDB0212E لوحة الوجه من النوع C |
11 | FB0212E لوح الوجه من النوع B |
12 | FDB0212E نوع لوحة الوجه |
13 | قوس الوجه |
14 | FDB026H مثبت الألياف |
15 | FDB0212E قوس التأريض |
16 | PG13.5 مانع مقاوم للماء |
17 | FDB0216W حصيرة خروج الكابل |
18 | الرابط من النوع E-2 |
19 | رابط النوع E -1؛ طرق الكابلات |
خدمات التصميم والتخصيص
لتوفير الخدمة مع عملية كاملة من مخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
ل تقديم تصميم مجاني وفقا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
