FCST01176
FCST
FCST01176
نظرة عامة على المنتج

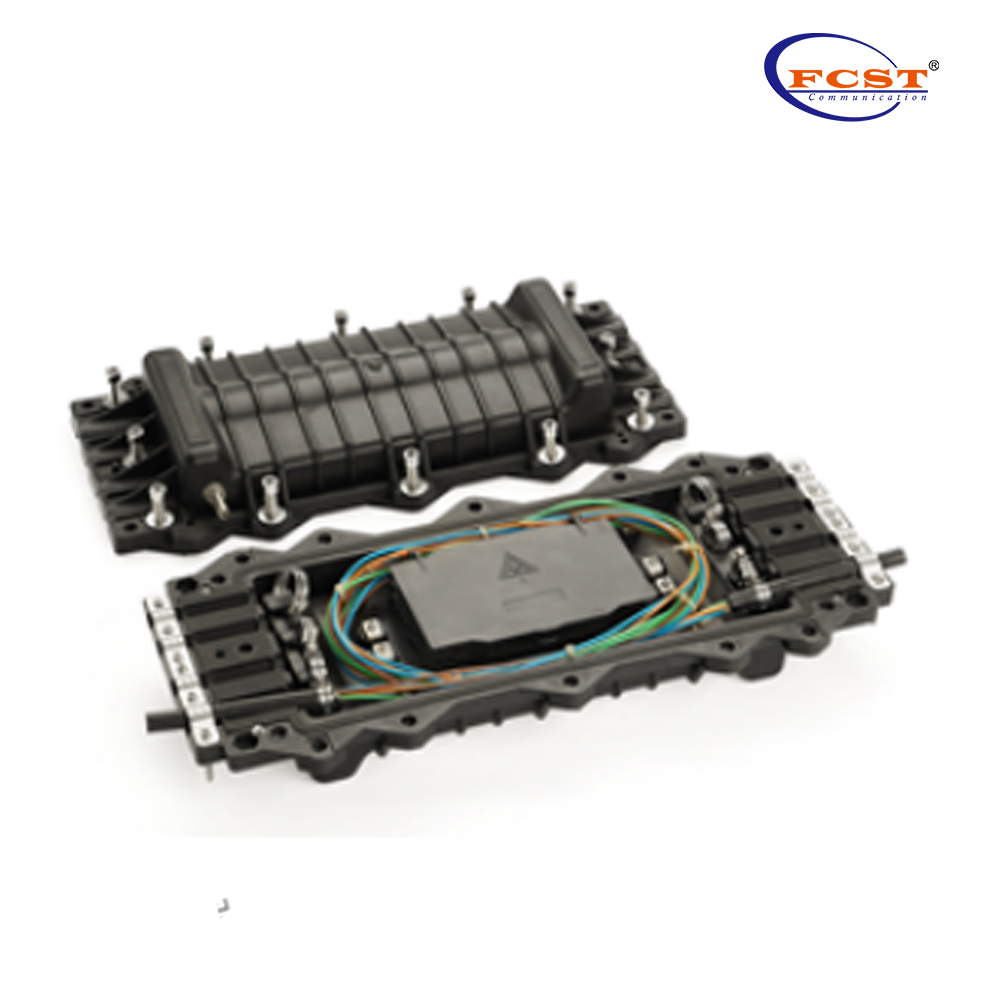

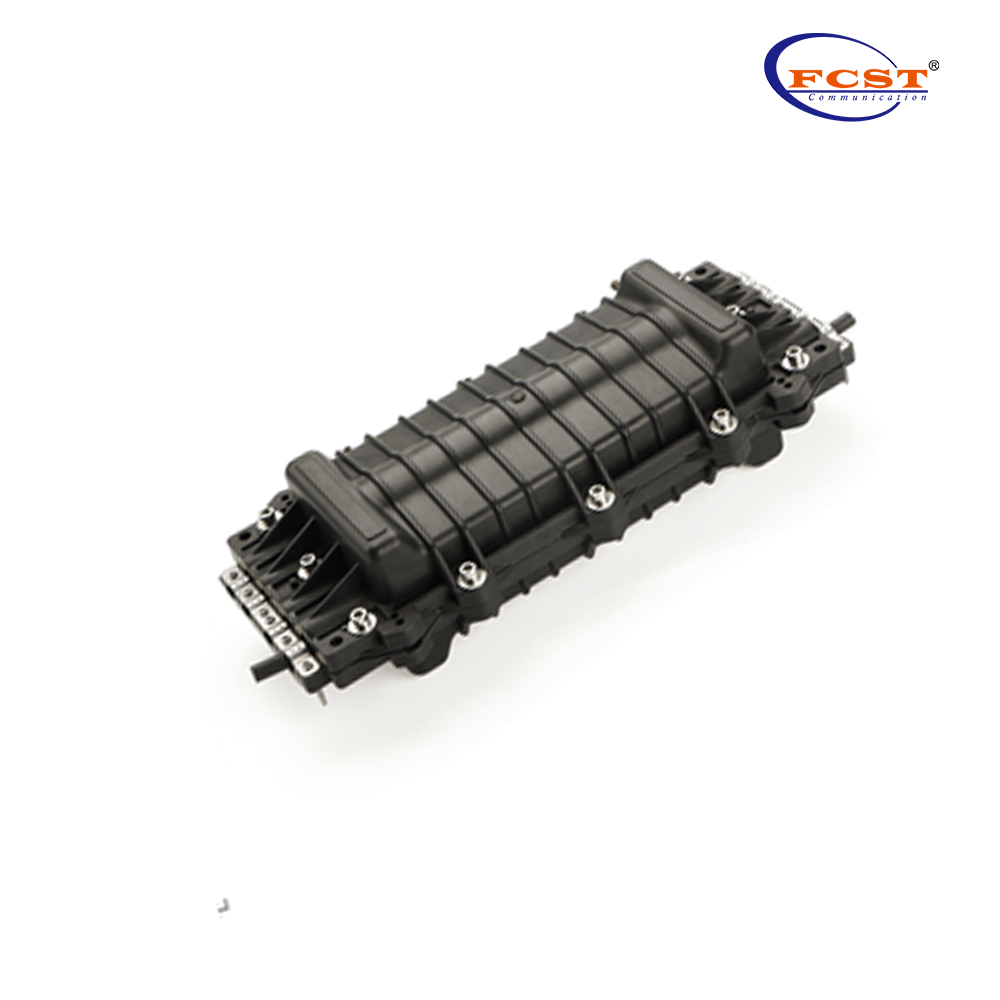

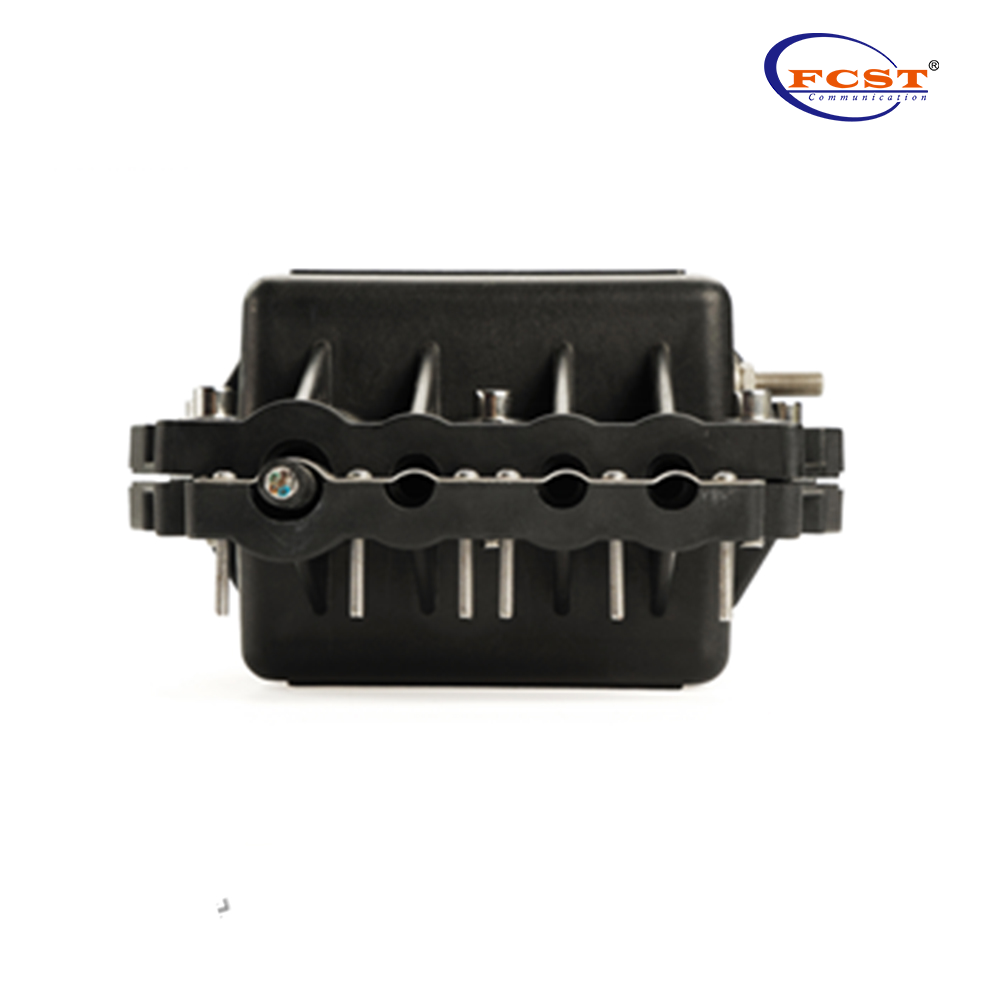

FCST01176 إغلاق وصلة الألياف الضوئية هو نوع من منتجات توصيل الكابلات الضوئية متعددة الأغراض، والتي يمكنها توصيل وتقسيم الألياف الضوئية.يمكن تطبيق الصندوق على مجموعة متنوعة من الكابلات الضوئية (الأكمام السائبة، والهيكل العظمي، والشريط، وما إلى ذلك) ويمكن تثبيته في مجموعة متنوعة من البيئات (العلوية، والجدار، وخط الأنابيب، وفتحة التفتيش، وتحت الأرض)، ولمجموعة متنوعة من طرق التوصيل (التوزيع، الجسر، الفرع، إلخ).
منتج مزايا
l منافذ الكابلات: إجمالي 8 منافذ للكابلات قطر المنافذ Φ8~Φ13، قطر المنفذين Φ10~Φ17.5.
l أداء الختم: وضع الختم الميكانيكي، درجة الحماية تصل إلى IP 68.
l السعة القصوى: صينية التوصيل تدعم 24 فهرنهايت، السعة القصوى تصل إلى 144 فهرنهايت.
l مقاومة قوية للطقس، يمكنها مقاومة درجات الحرارة العالية والمنخفضة واختبارات التآكل الكيميائي بشكل فعال.
l جميع البراغي والحشية المشدودة مصنوعة من الفولاذ المقاوم للصدأ 304 لتحسين مقاومة التآكل.
l وضع التثبيت: مناسب للتركيب الجوي، وخط الأنابيب، وفتحة التفتيش، والتركيب تحت الأرض.
مواصفات المنتج
بناء | وصف |
الأعلى.سعة | 144النوى |
مادة | ب + غف |
البعد (مم) | 457*201*120 |
مداخل/منافذ | 4/4 |
تثبيت | العلوية، الجدار، خط الأنابيب، فتحة التفتيش، تحت الأرض |
الوزن الصافي（g） | 4200 |
مستوى الحماية | IP68 |
قطر كابل الألياف | 6 ميناء: Φ8～13 ملم؛ 2 منفذ: Φ10～17.5 ملم |
وضع الختم | ميكانيكي |
عدد الصواني | 6 |
سعة الدرج | 24F |

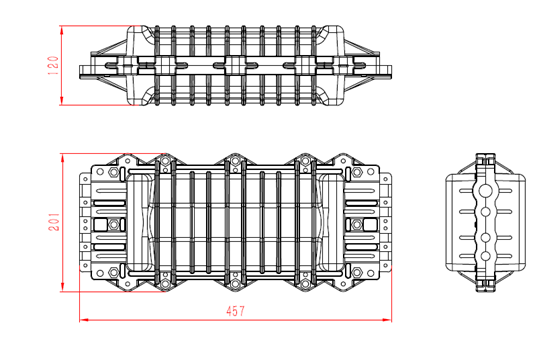

رسم الهيكل
الوحدة: مم

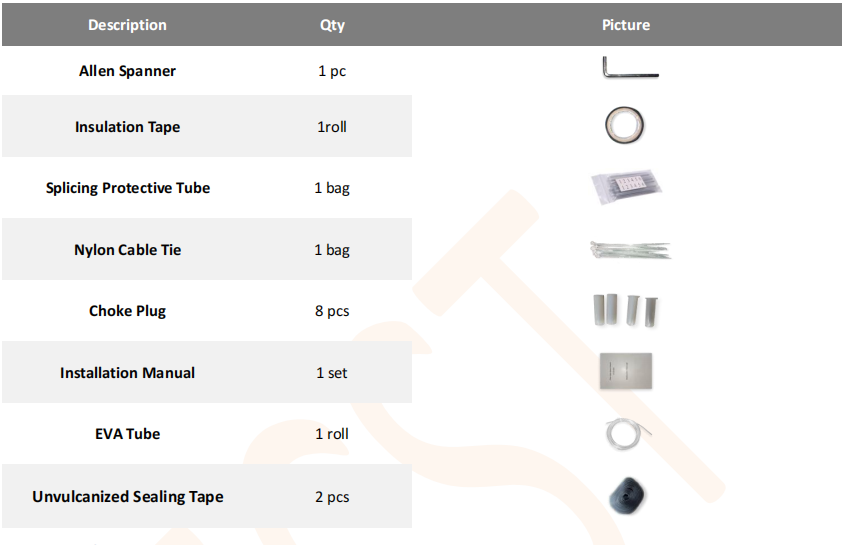

الملحقات القياسية (الصورة للرجوع إليها فقط)

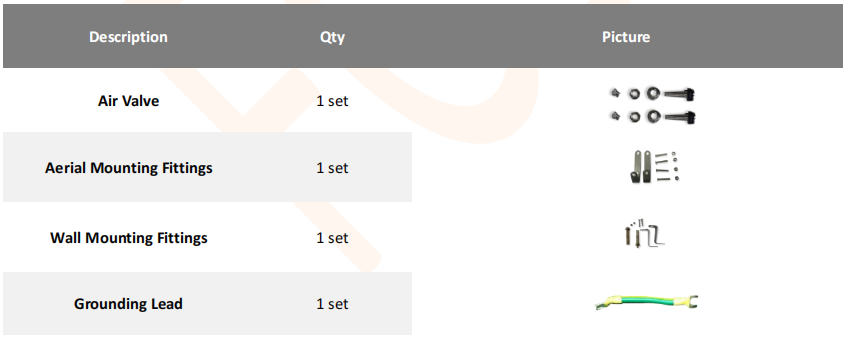

ملحق اختياري
خدمات التصميم والتخصيص
l تقديم الخدمة مع العملية برمتها من المخطط إلى المنتج إلى العميل.
l تلبية العملاء’متطلبات تخصيص الشعار في مكان مناسب للمنتج الحالي.
l تلبية العملاء’متطلبات إجراء تعديل وتخصيص معقول للمنتج الحالي.
l تقديم تصميم مجاني وفقًا لمتطلبات العميل بعد توقيع اتفاقية التعاون.
نظرة عامة على المنتج
FCST01176 إغلاق وصلة الألياف الضوئية هو نوع من منتجات توصيل الكابلات الضوئية متعددة الأغراض، والتي يمكنها توصيل وتقسيم الألياف الضوئية.يمكن تطبيق الصندوق على مجموعة متنوعة من الكابلات الضوئية (الأكمام السائبة، والهيكل العظمي، والشريط، وما إلى ذلك) ويمكن تثبيته في مجموعة متنوعة من البيئات (العلوية، والجدار، وخط الأنابيب، وفتحة التفتيش، وتحت الأرض)، ولمجموعة متنوعة من طرق التوصيل (التوزيع، الجسر، الفرع، إلخ).
منتج مزايا
l منافذ الكابلات: إجمالي 8 منافذ للكابلات قطر المنافذ Φ8~Φ13، قطر المنفذين Φ10~Φ17.5.
l أداء الختم: وضع الختم الميكانيكي، درجة الحماية تصل إلى IP 68.
l السعة القصوى: صينية التوصيل تدعم 24 فهرنهايت، السعة القصوى تصل إلى 144 فهرنهايت.
l مقاومة قوية للطقس، يمكنها مقاومة درجات الحرارة العالية والمنخفضة واختبارات التآكل الكيميائي بشكل فعال.
l جميع البراغي والحشية المشدودة مصنوعة من الفولاذ المقاوم للصدأ 304 لتحسين مقاومة التآكل.
l وضع التثبيت: مناسب للتركيب الجوي، وخط الأنابيب، وفتحة التفتيش، والتركيب تحت الأرض.
مواصفات المنتج
بناء | وصف |
الأعلى.سعة | 144النوى |
مادة | ب + غف |
البعد (مم) | 457*201*120 |
مداخل/منافذ | 4/4 |
تثبيت | العلوية، الجدار، خط الأنابيب، فتحة التفتيش، تحت الأرض |
الوزن الصافي（g） | 4200 |
مستوى الحماية | IP68 |
قطر كابل الألياف | 6 ميناء: Φ8～13 ملم؛ 2 منفذ: Φ10～17.5 ملم |
وضع الختم | ميكانيكي |
عدد الصواني | 6 |
سعة الدرج | 24F |

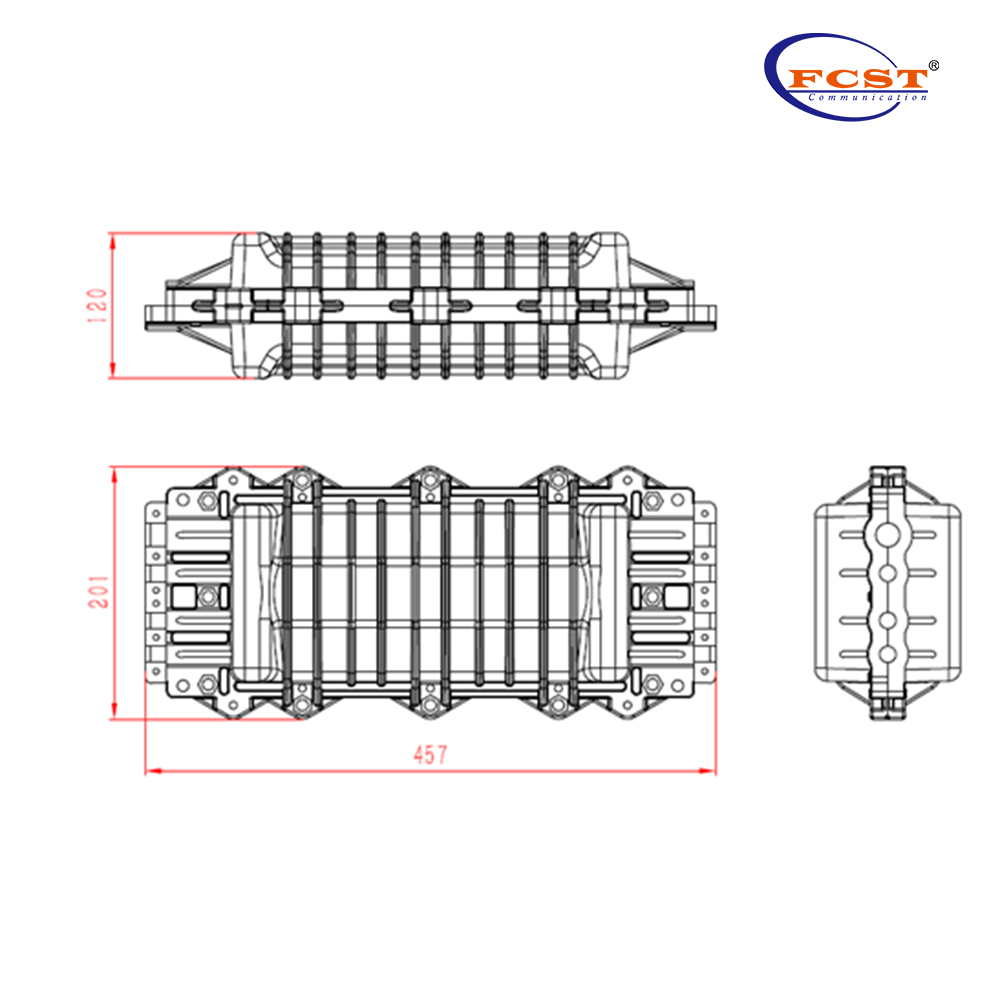

رسم الهيكل
الوحدة: مم
الملحقات القياسية (الصورة للرجوع إليها فقط)
ملحق اختياري
خدمات التصميم والتخصيص
l تقديم الخدمة مع العملية برمتها من المخطط إلى المنتج إلى العميل.
l تلبية العملاء’متطلبات تخصيص الشعار في مكان مناسب للمنتج الحالي.
l تلبية العملاء’متطلبات إجراء تعديل وتخصيص معقول للمنتج الحالي.
l تقديم تصميم مجاني وفقًا لمتطلبات العميل بعد توقيع اتفاقية التعاون.
