FCST080620.
FCST
FCST080620

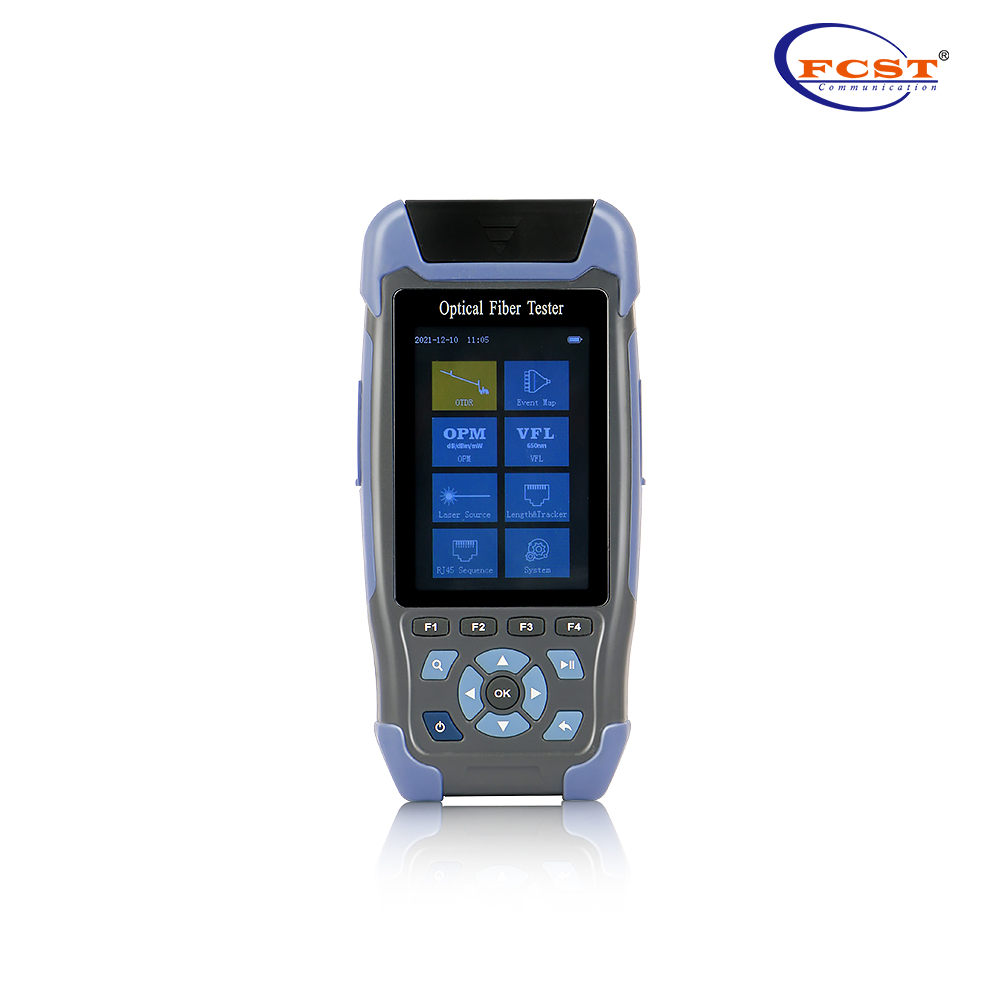

نظرة عامة على المنتج
تنطبق FCST080620 Mini-Pro OTDR على FTTX والوصول إلى الشبكة وصيانتها، إلىاختبار نقطة انقطاع الألياف، طول، خسارة وإدخال ضوء الكشف التلقائي، الاختبار التلقائي بمفتاح واحد. الاختبار مدمج مع شاشة LCD الملونة 3.5 بوصة، تصميم قذيفة بلاستيكية جديدة، مقاومة للصدمات وإثبات. يجمع الفاحص أيضا بين 8 وظائف مع OTDR المدمجة للغاية، خرائط الأحداث، مصدر الضوء المستقر، عداد الطاقة البصرية، محدد خطأ البصر، تصحيح التسلسل الكابل، قياس طول الكابلات، قياس وظائف الإنجيل. يمكن أن الكشف السريع عن نقطة كسر، موصل عالمي،. 600 تخزين داخلي، بطاقة TF، تخزين بيانات USB وبطارية ليثيوم 4000 مللي أمبير مدمجة، شحن USB. انها خيار جيد للعمل الميداني طويل الأجل.
مواصفات المنتج
بناء | وصف | |
الطول الموجي | 1310نيلوم/1550نيلوم±20نيلوم | |
نوع الألياف | G.652 ألياف SM | |
النطاق الديناميكي | 24db / 22db. | |
المنطقة العمياء الحدث | 3M. | |
ATT أعمى المنطقة | 8M. | |
نطاق الاختبار | 1000 متر ~ 60km. | |
عرض النبض | 3ns ~ 10US. | |
تتراوح الدقة | ±（1 متر + أخذ العينات الفاصل +0.005％×اختبار المسافة） | |
دقة الخسارة | ±0.2db / db. | |
نقاط أخذ العينات | 16k ~ 128k. | |
قرار أخذ العينات | 0.05 متر ~ 8 متر | |
دقة انعكاس | ±3DB. | |
مخزن البيانات | داخلي：≥600；خارجي：TF. بطاقة | |
مستوى سلامة الليزر | فصلⅡمستوى | |
تنسيق الملف | سور تنسيق الملف القياسي | |
موصل | FC / UPC.（قابل للتبديلSC.、شارع） | |
OPM. | ||
نطاق الموجة | 800nm ~ 1700nm. | |
نوع الواجهة | وصلة عامةFC / SC / St | |
نطاق الاختبار | -50dbm～+ 26dbm. | |
ريبة | ±5٪ | |
تحديد التردد | CW / 270/330 / 1K / 2KHZ | |
طول الموجة المعايرة | 850/980/1310/1625/1650 / 1650NM | |
ls. | ||
نوع LD. | FP-LD | |
طول الموجة الإخراج | 1550nm.±20nm. | 1310nm / 1550nm.±20nm. |
انتاج الطاقة | ≥-5dbm | |
تردد التعديل | 270/330 / 1K / 2KHZ | |
استقرار | CW، ±0.5db / 15min.（اختبار بعد15 ميns من التسخين） | |
موصل | FC / UPC.（قابل للتبديلSC.、شارع） | |
vfl. | ||
العمل الطول الموجي | 650nm.±20nm. | |
انتاج الطاقة | ≥10mw. | |
الوضع | CW / 1HZ / 2HZ | |
موصل | FC / SC / St | |
RJ45 قياس طول الكابل | ||
نطاق الاختبار | 300 متر | |
معلمات أخرى | ||
بيوت | 3.5 بوصة لون lcd. | |
واجهة البيانات | USB مصغر | |
تخزين خارجي | TF. بطاقة | |
مزود الطاقة | بطارية ليثيوم بوليمر：3.7 فولت，4000 مللي أمبير محول الطاقة：5VDC.，2 أ | |
عمر البطارية | تعليق＞20h；قياس الوقت＞12h | |
درجة حرارة التشغيل | -10~ ~+50.℃ | |
درجة حرارة التخزين | -40~ ~+70.℃ | |
الرطوبة النسبية | 0～95％غير تكثيف | |
وزن | ≤350g. | |
البعد | 173mm*82mm*37mm | |
ملحوظة：1اختبار درجة الحرارة25℃±2℃，عرض نبض أقصى，متوسط الوقت≥3 دقيقة.
2شروط اختبار الحدث أعمى المنطقة هي الحد الأدنى من النطاق، الحد الأدنى لعرض النبض، وفقدان الانعكاس للنهاية البصرية≥45db.،القيمة النموذجية.
قائمة التكوين
اسم | الكمية | ملاحظة |
يستضيف | 1 | البطارية تشمل ذلك |
مشترك كهربائي | 1 | |
خط البيانات | 1 | |
CD.（تحليل البرمجيات、دليل الاستخدام） | 1 | |
دليل الاستخدام | 1 | |
SC / UPC موصل | 1 | |
شهادة المعايرة | 1 | |
شهادة التأهيل / بطاقة ضمان الخدمة | 1 | |
شرائح القطن النظيفة | 10 | |
حقيبة الصك | 1 |

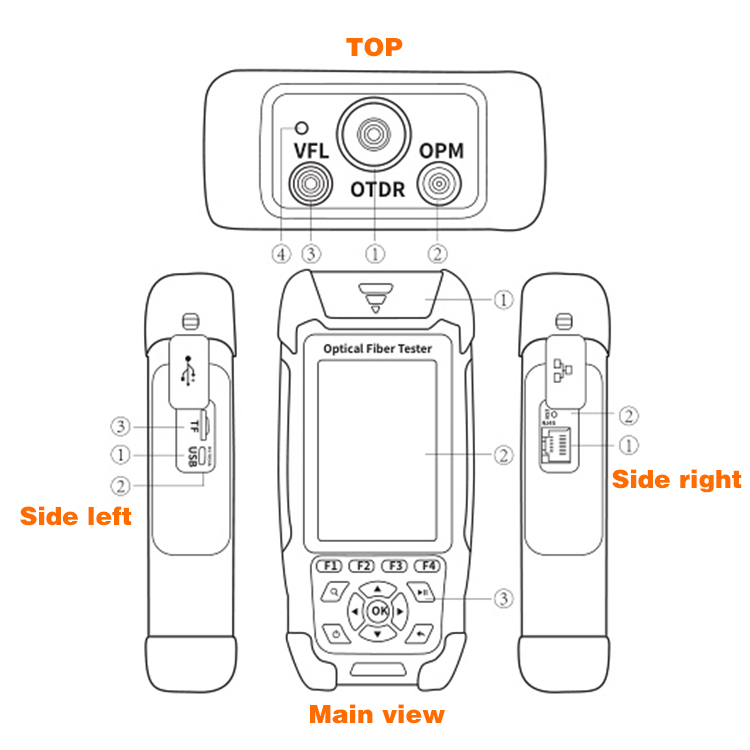

عرض (أداة أداة رئيسية).

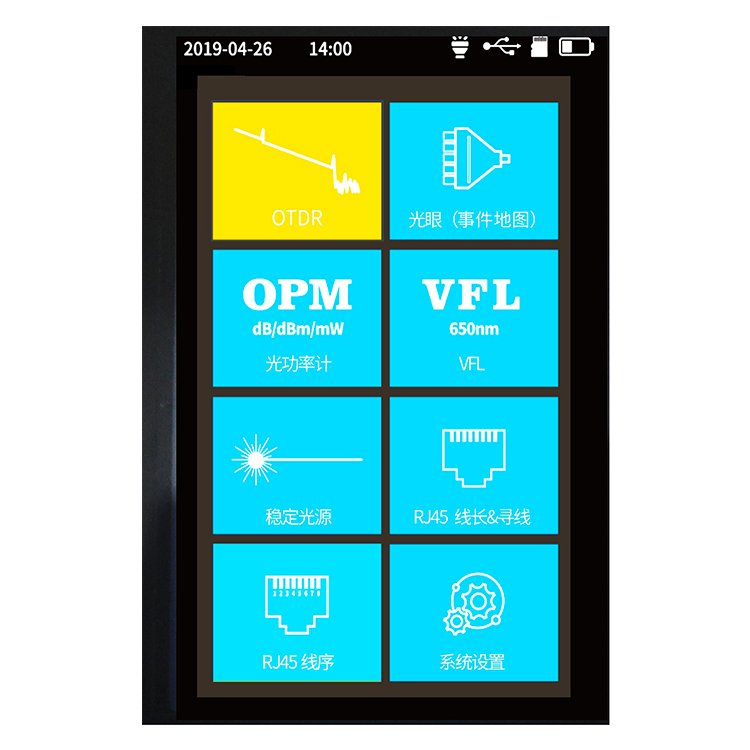

اختبار مفتاح واحد، التحليل التلقائي، اختبار مع الضوء، لا مزيد من العمليات.

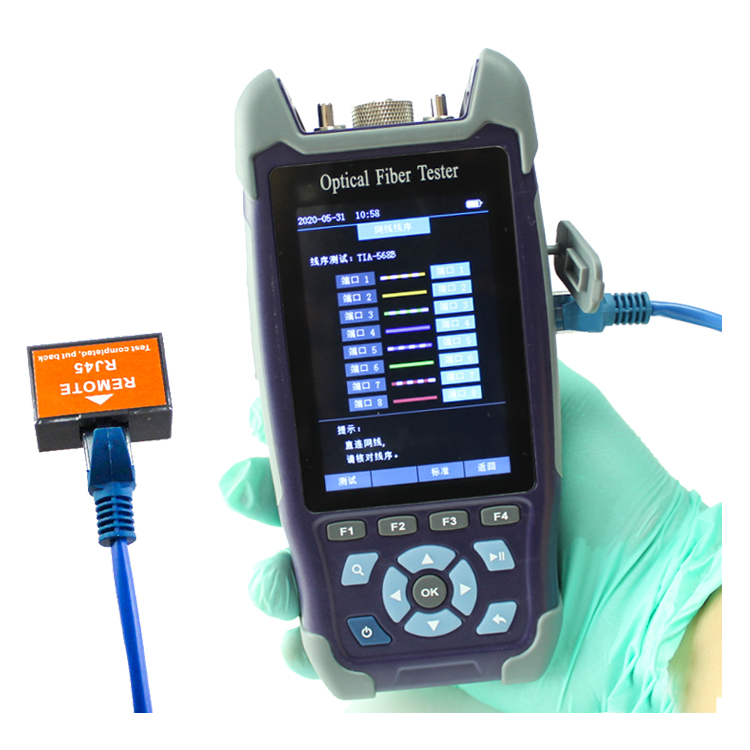

ابحث عن مسافة كابل الشبكة RJ والعثور على الوظيفة.

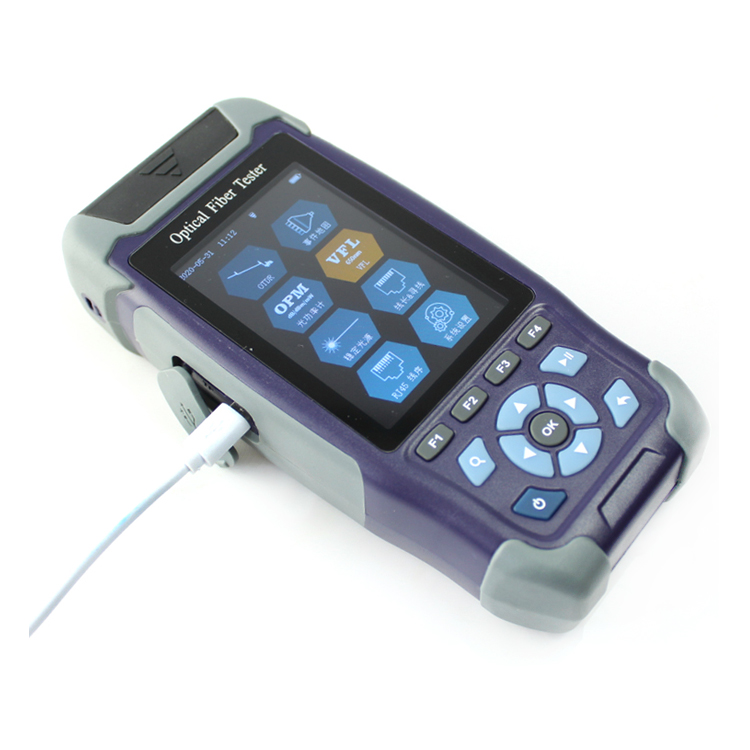

يمكن شحن بطارية ليثيوم مدمجة في 4000 مللي أمبير، بنك الطاقة وأجهزة الدولار الأخرى.
تطبيق المنتج
