Flexible MDU Drop Cable Assemblies-Patch Cord
نظرة عامة على المنتج

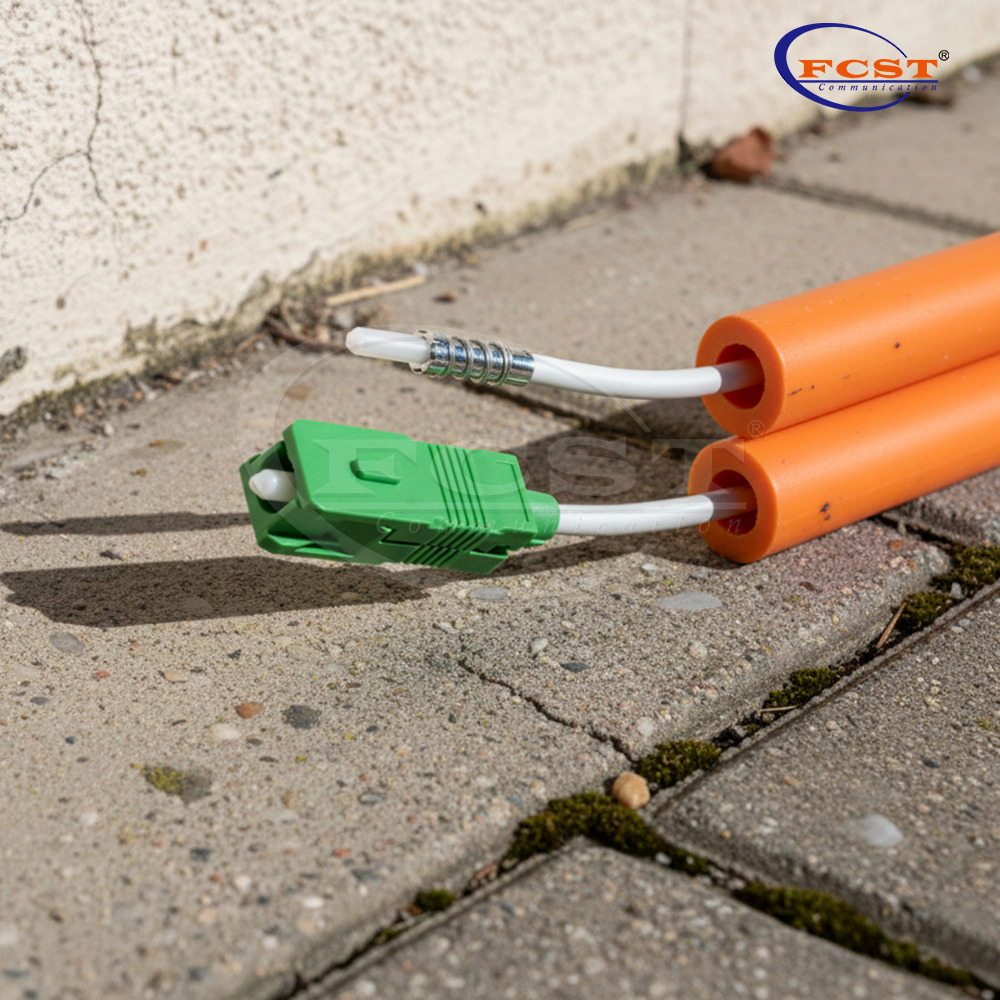

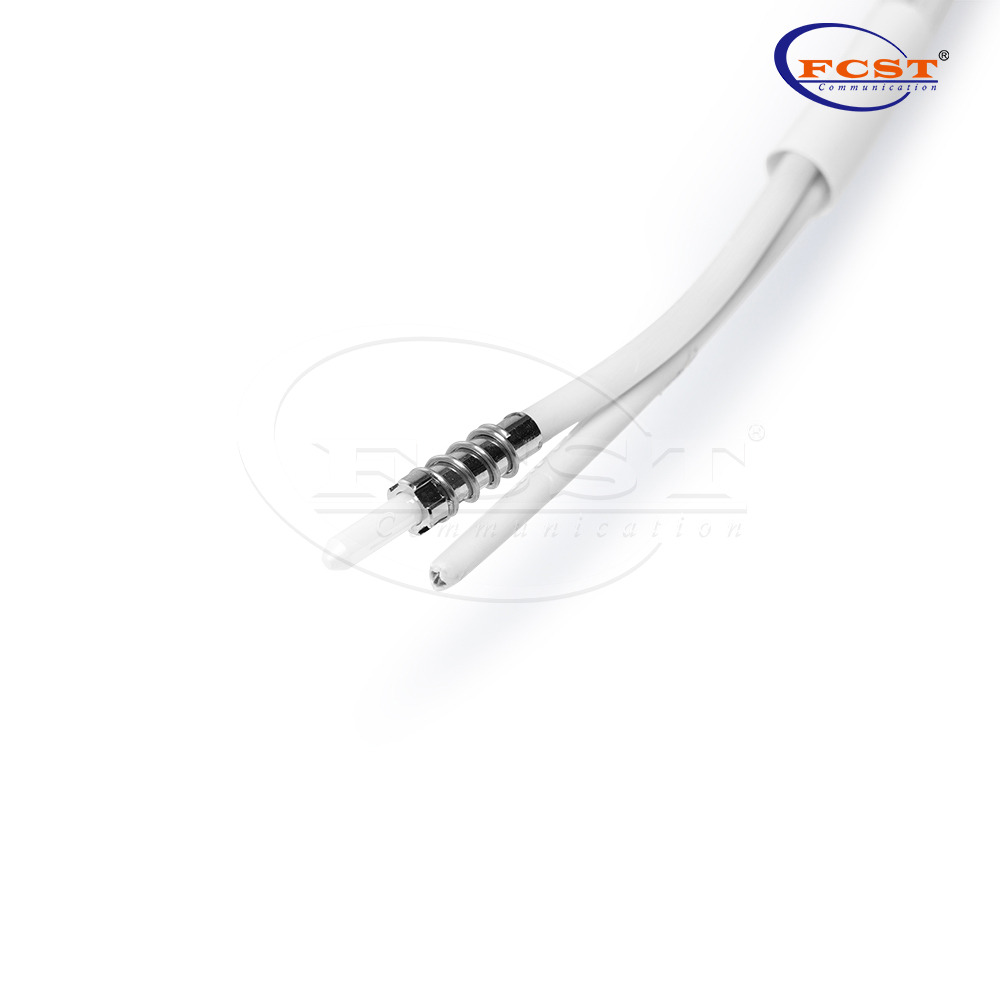

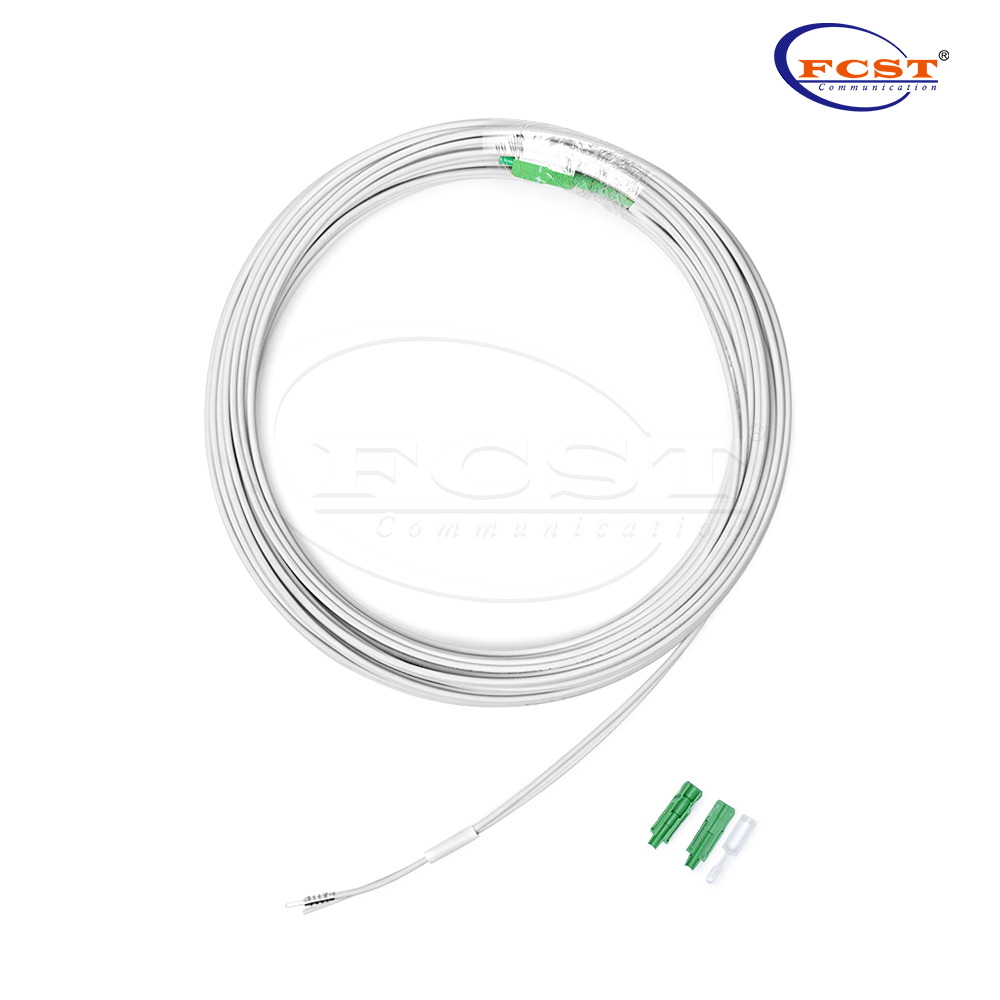

تجميعات SC المرنة القابلة للدفع هي موصلات SC مُنهية مسبقًا ومصقولة في المصنع ومصممة ليتم إنهاؤها على مجموعات كبل إسقاط MDU المرنة البسيطة، مما يسمح بالتوصيل على أحد الطرفين أو كليهما. بعد دفعها أو سحبها أو نفخها من خلال القنوات الدقيقة والثقوب الصغيرة التي تعتبر نموذجية في معظم سيناريوهات FTTX، تتم إزالة الغلاف الواقي للجدار الأملس بسهولة ويتم قطعتين من الغلاف الخارجي في مكانهما. تثبيت يؤدي هذا إلى إنشاء موصل قياسي صناعي بدون الربط الميكانيكي أو الانصهار.
تتميز مجموعة الكابلات المدرعة المستديرة Simplex بمرونة وصلابة أكبر من الكابلات الضوئية القياسية مما يجعلها مثالية للقطرات الأقصر حيث قد يتطلب الأمر مزيدًا من المعالجة والتخزين البطيء. سواء تم استخدامه في الداخل أو الخارج، فإن مرونة الكابل المدرع تسمح بالنشر مع ذاكرة كابل منخفضة وتقلل من خطر الالتواء. في حين يتم استخدام تجميع الكابلات المرنة عادةً جنبًا إلى جنب مع حلول المنتجات الدقيقة، إلا أنه في بعض التطبيقات، يمكن تدبيسها مباشرة على الجدران والأسقف أو استخدامها في تطبيقات تغليف المباني.

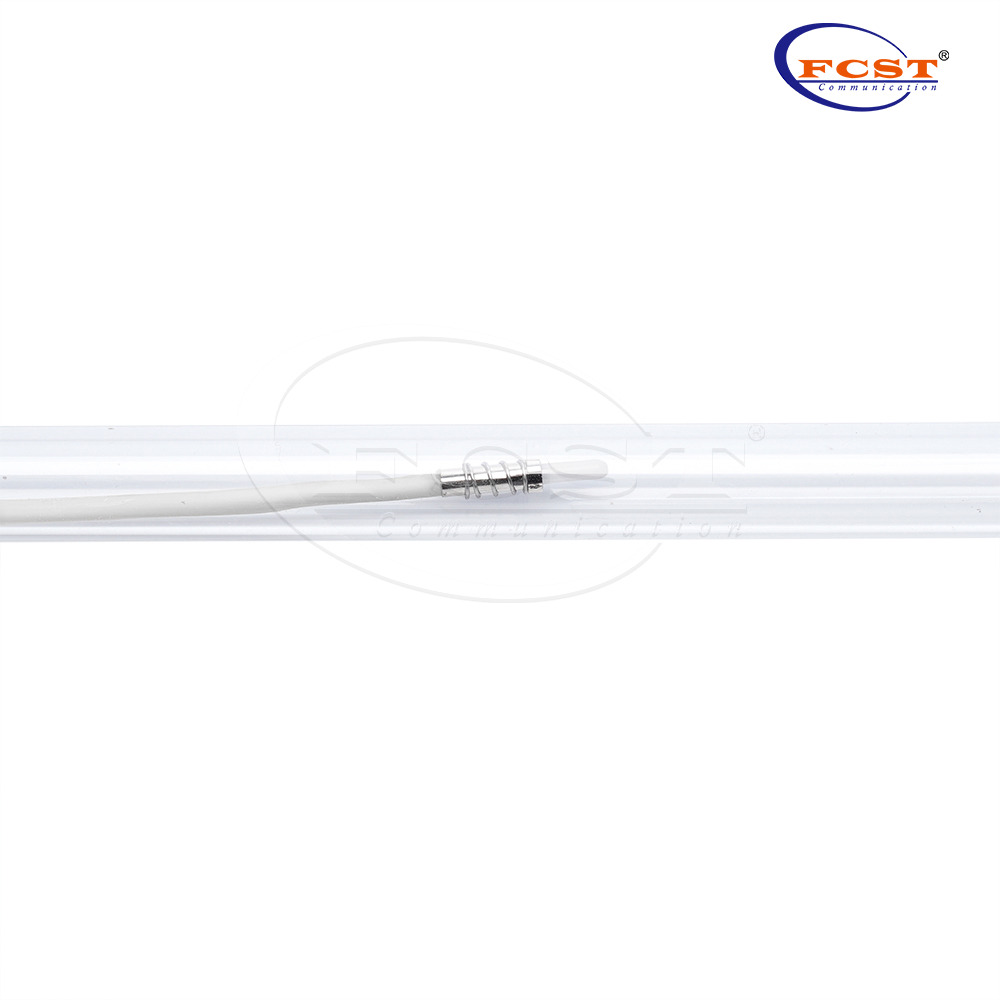

يمكن دفع مجموعات كابلات إسقاط MDU المرنة بنجاح من خلال فتحات مقاس 5 مم (0.2 بوصة) وتجويف منتجات دقيقة يصل حجمها إلى 5.5 مم (9/64 بوصة). تختلف مسافات الدفع اليدوي حسب تردد الانحناء وجودة القناة. تقلل الطبيعة القوية لمجموعة الكابلات المدرعة من تكلفة عمليات نشر الألياف بالإضافة إلى المهارة وصعوبة التعامل مع كابلات إسقاط العملاء وتوصيلها.
مزايا المنتج
متوافق مع REACH وRoHS.

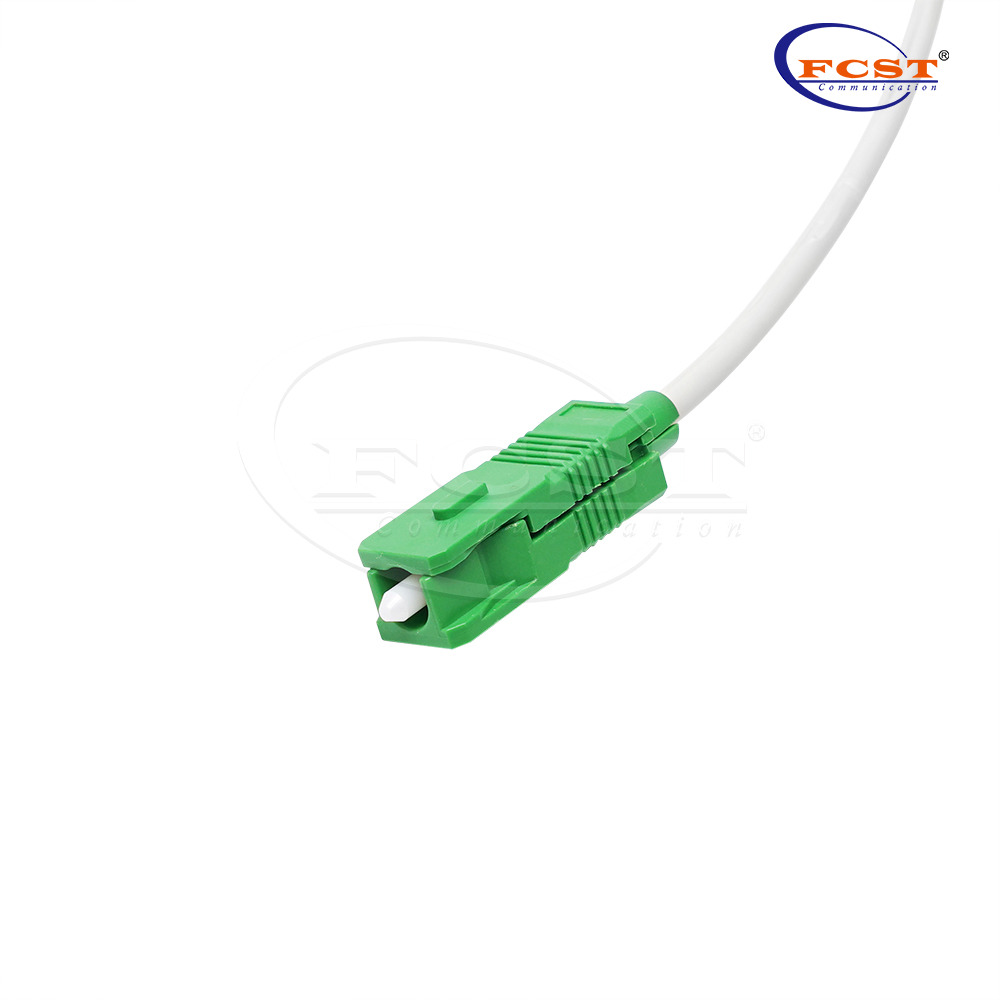

موصل SC مرن متوافق مع معايير الصناعة.
يتم تركيبه داخل منتجات دقيقة بفتحات صغيرة يصل حجمها إلى 5.5 مم (9/64 بوصة).
تم إنهاؤه مسبقًا لذلك لا يوجد توصيل ميداني/إنهاء ميكانيكي، تركيب بدون أدوات.
يوفر الغلاف الخارجي المدرع منخفض الاحتكاك حماية قوية لسلك التصحيح أو الضفيرة.
مناسبة لجميع أنواع التطبيقات الداخلية والخارجية. (القناة المطلوبة للدفن الجوي والمباشر)

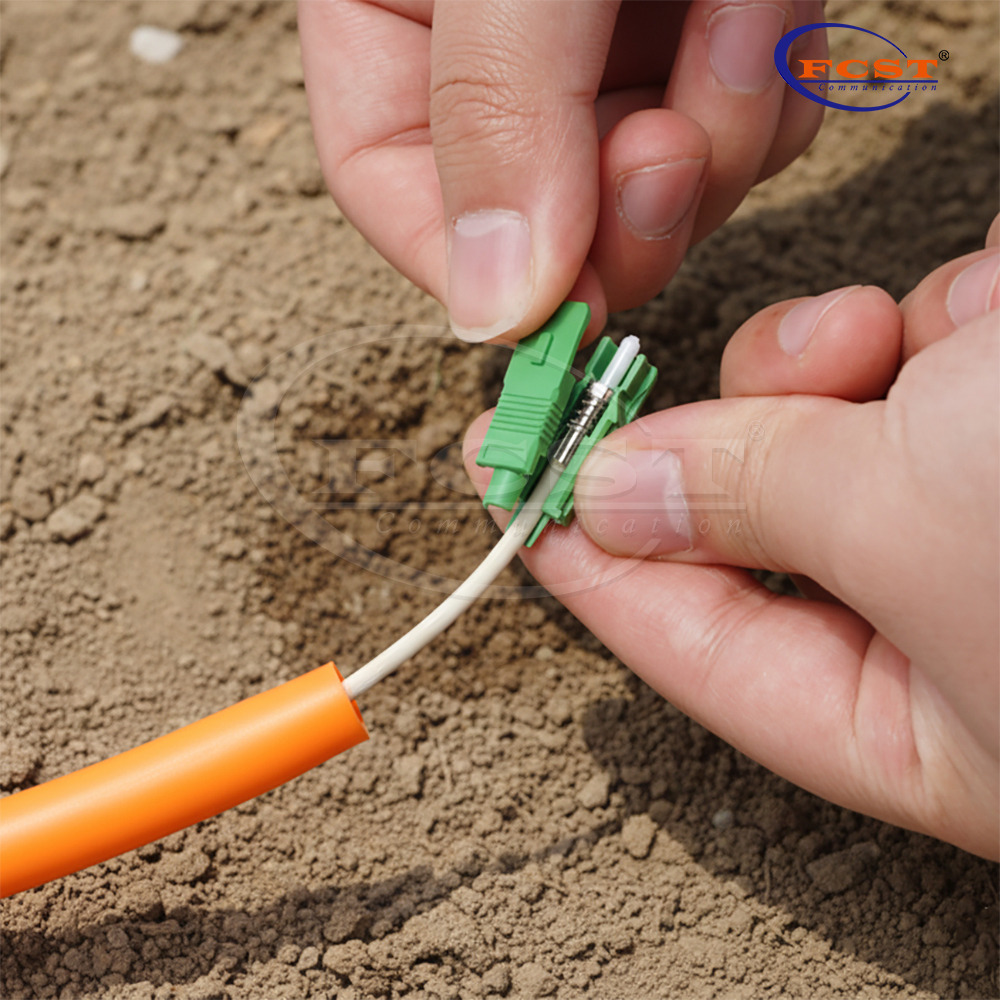

يمكن بسهولة إزالة الغلاف الواقي من الجدار الأملس ويتم تثبيت قطعتين من الغلاف الخارجي في مكانهما.
تعمل الموصلات القابلة للدفع والمنتهية مسبقًا والصديقة للتكنولوجيا على تقليل أوقات النشر بسرعة وتقليل تكاليف التثبيت عن طريق التخلص من الربط في الميدان.
مواصفات المنتج
| بناء | وصف |
| الفيبر | G.657A2 (B6a2) |
| قطر الكابل | Φ3.0mm |
| أنواع الموصلات النهاية أ | سك/لك |
| أنواع الموصلات النهاية ب | سك/لك |
| طول الكابل | 10/20/50/100/200 م (يمكن تخصيص الطول) |
| النوع البولندي | الكمبيوتر/APC/UPC |
| فقدان الإدراج | النوع ≥0.15 ديسيبل، الحد الأقصى ≥0.30 ديسيبل |
| خسارة العودة | PC≥45 ديسيبل، UPC≥50 ديسيبل، APC≥60 |
| التكرار | ديسيبل ≥0.10 |
| قابلية التغيير | ديسيبل ≥0.20 |
| المتانة (1000 تزاوج) | ديسيبل ≥0.20 ديسيبل |
| الفولاذ المقاوم للصدأ | SUS304،φ1.7 ± 0.05 مم القطر الخارجي، سمك 0.25 مم |
| غزل الأراميد | 4x1100 د |
| سترة | LSZH/OFNR/تي بي يو/OFNP |
| وايت الكابل | 12.5 كجم/كم |
| درجة حرارة التشغيل | -40 ~ +80 درجة مئوية |
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية |
مواصفات المنتج

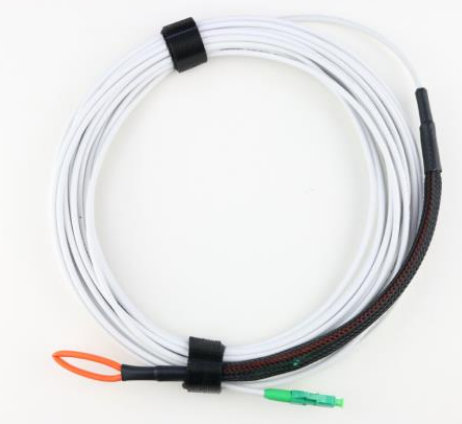

سوف تحمي عين السحب الموصلات مع توفير نقطة سحب مع توترات موزعة بشكل صحيح على مجموعات الكابلات. يعمل كمكون مستقل مثبت على مجموعة الكابلات المخصصة لديك. تحتوي عين السحب على خيوط أراميد بالداخل لتعزيز قوة شد الكابل والموصلات محمية بشبكة الكابل.
| عدد الألياف | متعدد الألياف | البسيط / المزدوج |
| أقصى حمولة سحب | 2000 نيوتن (500 رطل) | 550 نيوتن (124 رطلاً) |
| الحد الأدنى لنصف قطر الانحناء | 4 سم (سحب العين فقط) | 4 سم (سحب العين فقط) |
| طول | 0.2 إلى 1.5 متر (مخصص) | 0.2 إلى 1.5 متر (مخصص) |
| العيينة (عضو القوة) | كيفلر مغلف بـ PVC 3.0 مم (الفولاذ المقاوم للصدأ اختياري) | كيفلر مغلف بـ PVC 3.0 مم (الفولاذ المقاوم للصدأ اختياري) |
