| توافر الحالة: | |
|---|---|
FCST-VBKB
FCST
FCST-VBKB
نظرة عامة على المنتج

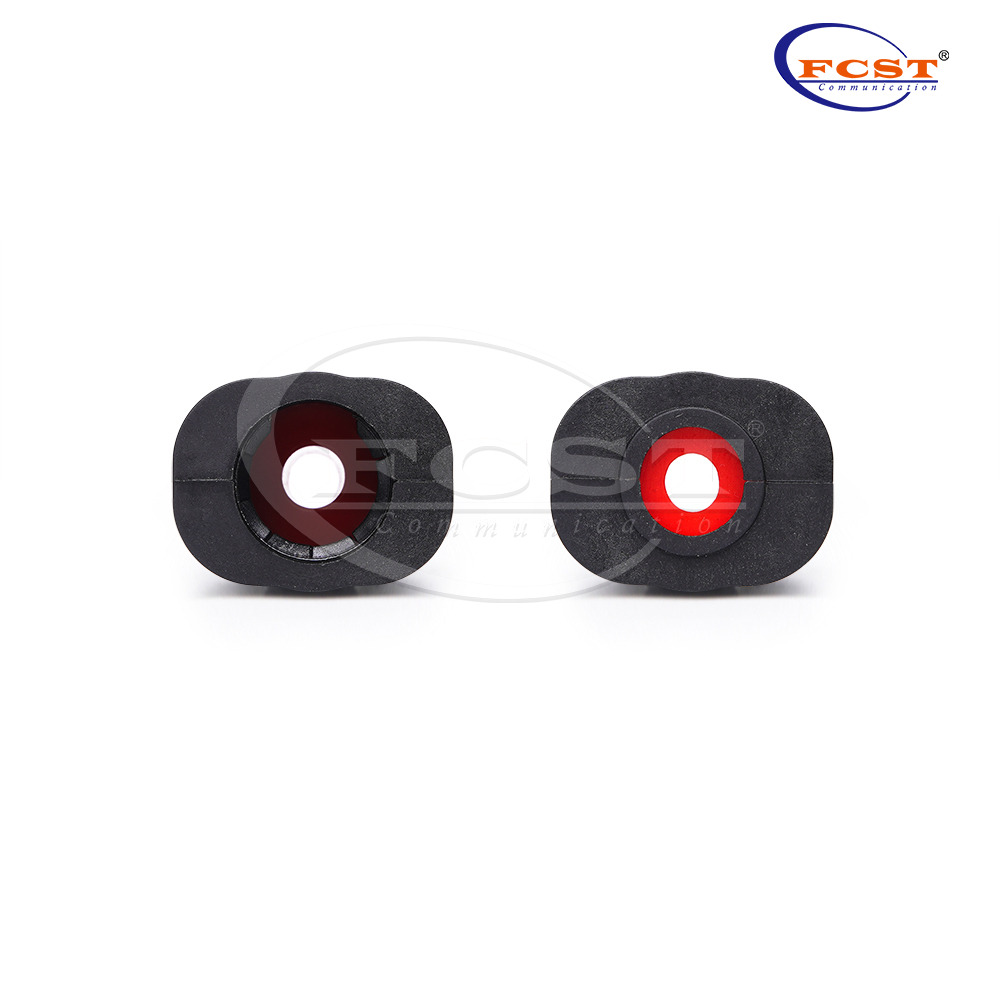

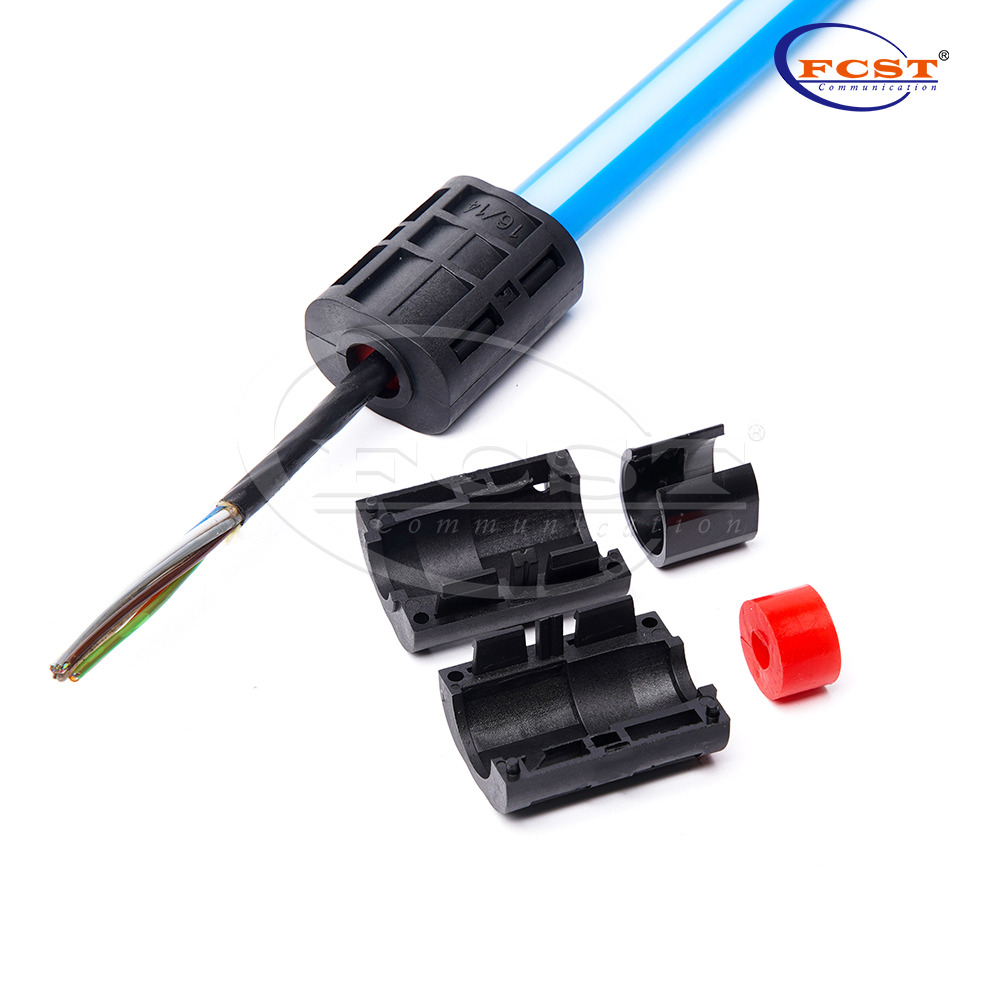

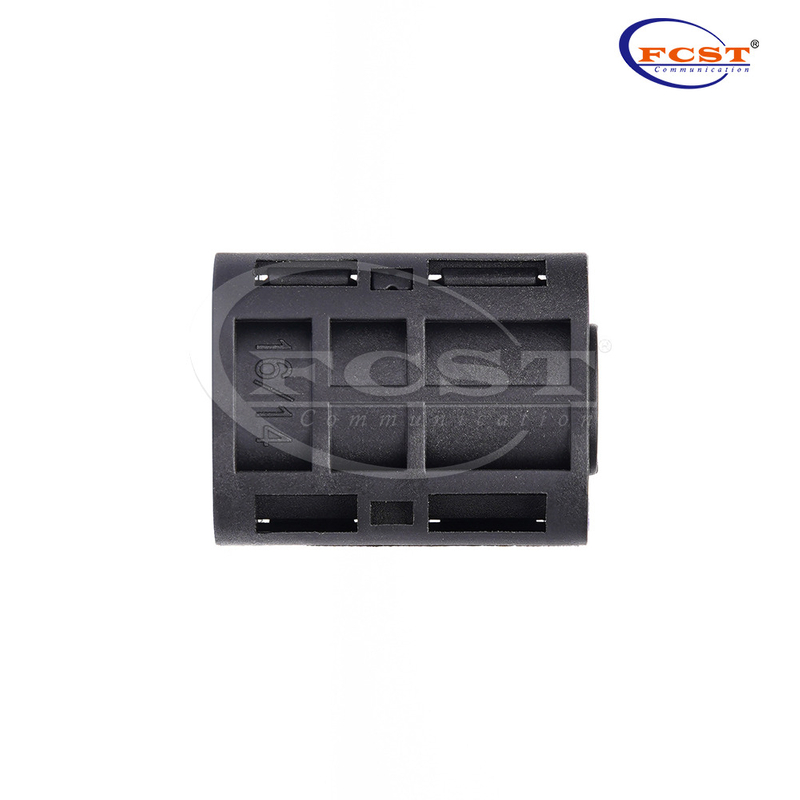

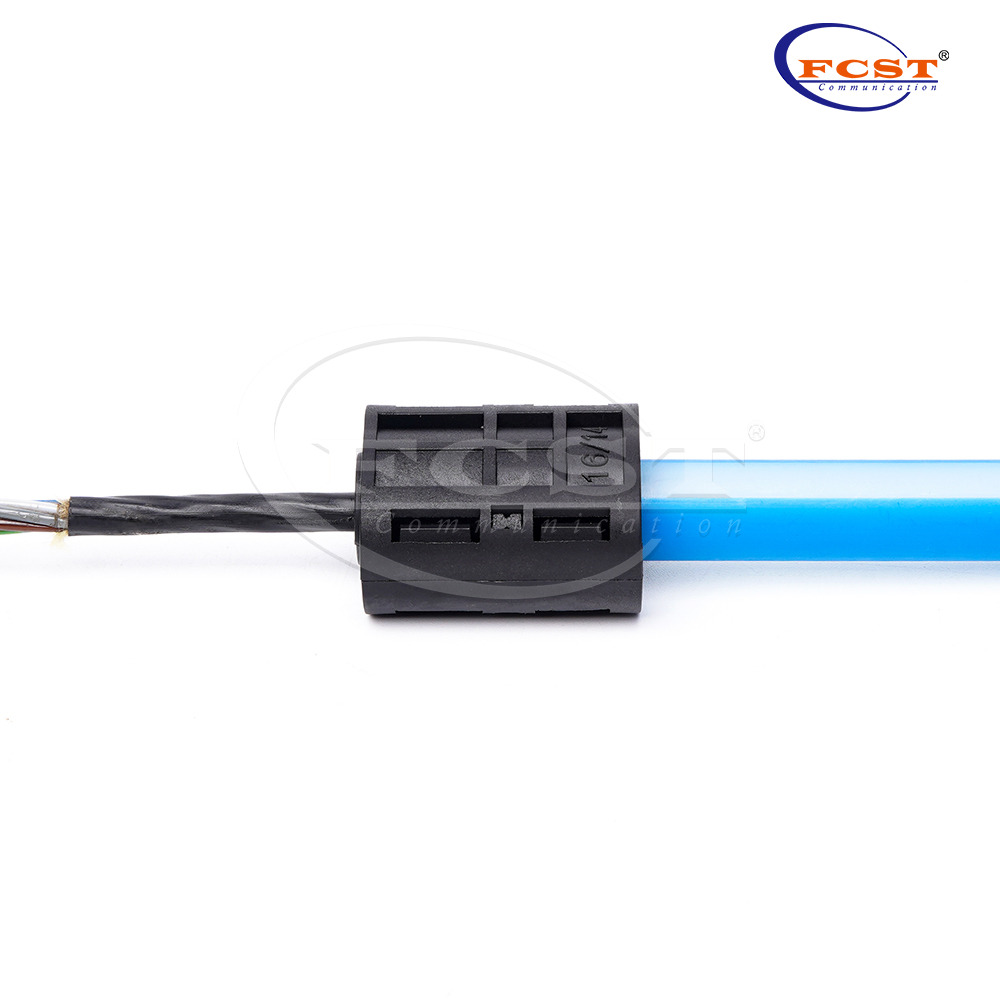

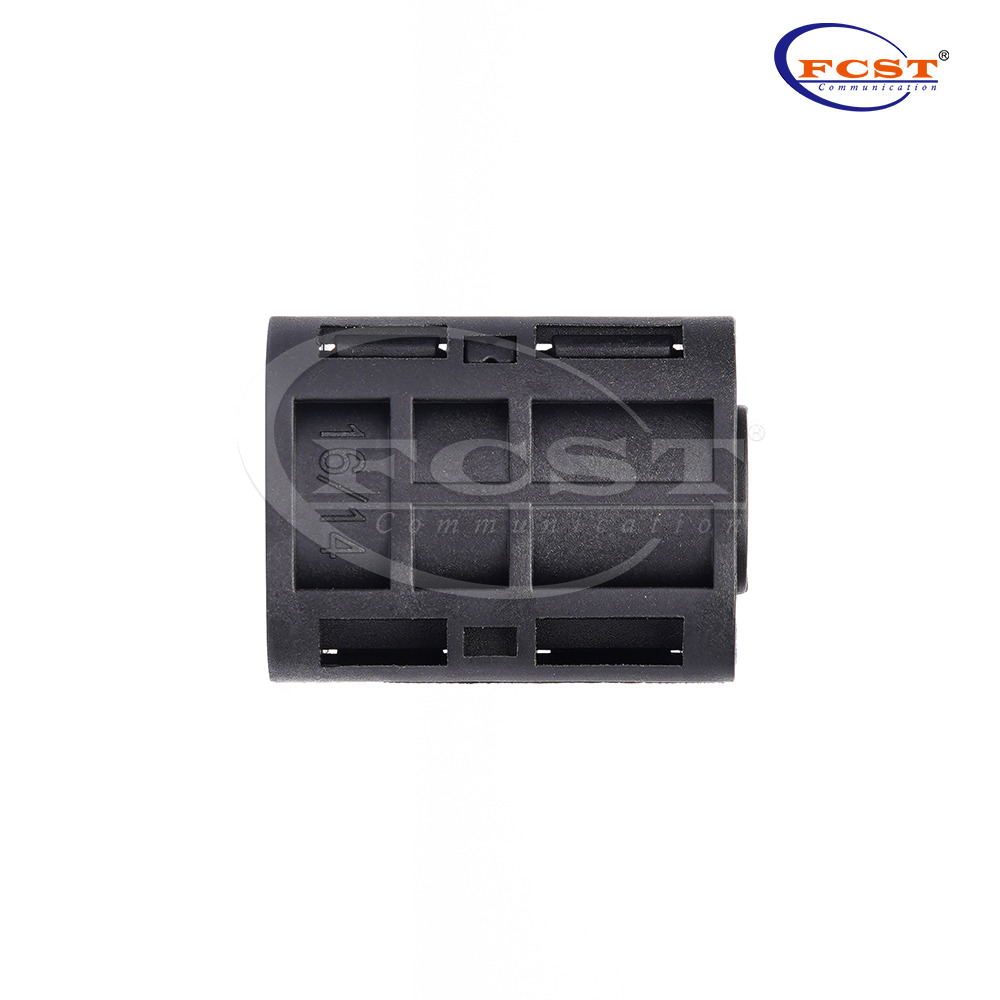

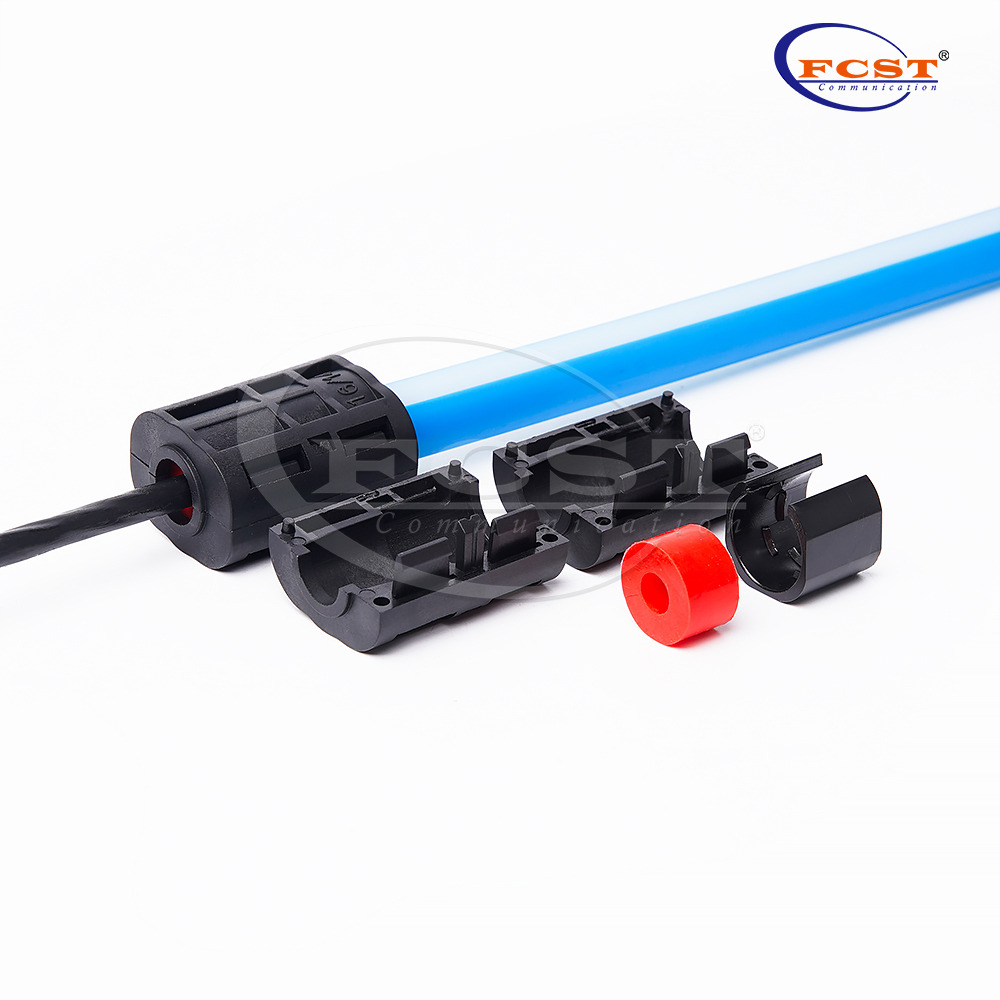

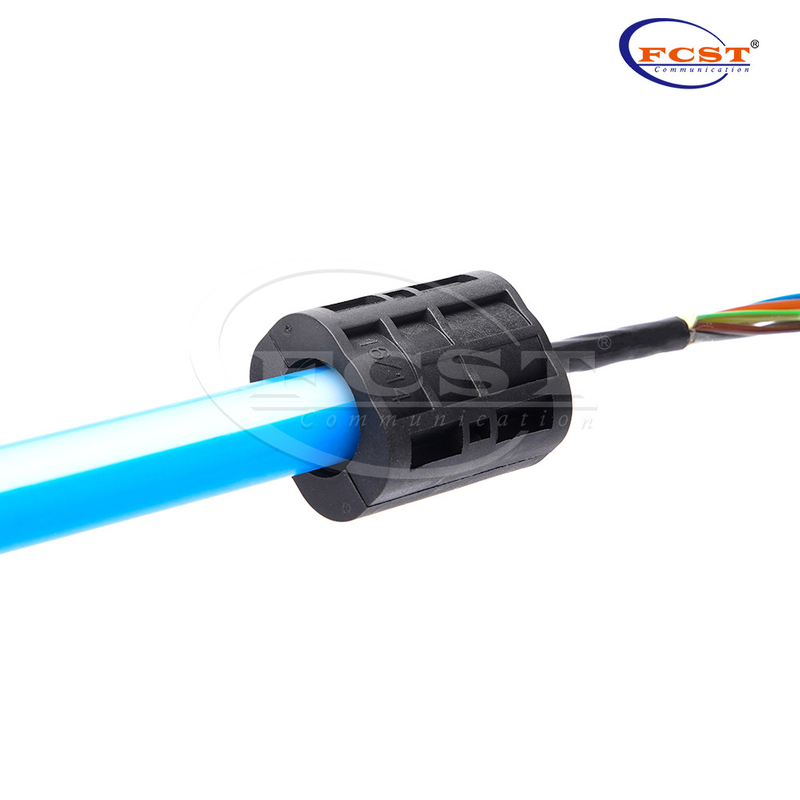

FCST-VBKB أختام مجاري الهواء القابلة للتقسيم، تصميم معياري بسيط يتيح التثبيت السهل في جميع المواقف، حتى لو تم إنهاء الكابل بالفعل. مصنوعة من مادة البولي أميد المقواة بالألياف الزجاجية ، وتوفر إحكام إغلاق محكم للغاز في القناة الصغيرة الخاصة بك مع كابل يصل إلى 0,5 بار. يساعد التصميم المدمج جدًا على التركيب في الأماكن المزدحمة مثل داخل ODF.
مزايا المنتج
تركيب بسيط وسريع.
للقنوات الصغيرة OD 10 إلى 20 ملم.
ختم قناة قوة السحب مقابل القناة ≥ 100N.
حل قابل للتقسيم، مناسب للتعديل التحديثي.
تصميم نحيف، أختام مطاطية مع ترميز الألوان.
مواصفات المنتج
| بناء | وصف |
| ختم | ما يصل إلى 0.5 بار |
| مادة | الجسم: ختم PA: مطاط السيليكون |
| قوة السحب للخارج ختم القناة مقابل القناة | ≥ 100 ن |
| قوة الضغط الميكانيكية | ≥ 1000 نيوتن، 10 ثانية |

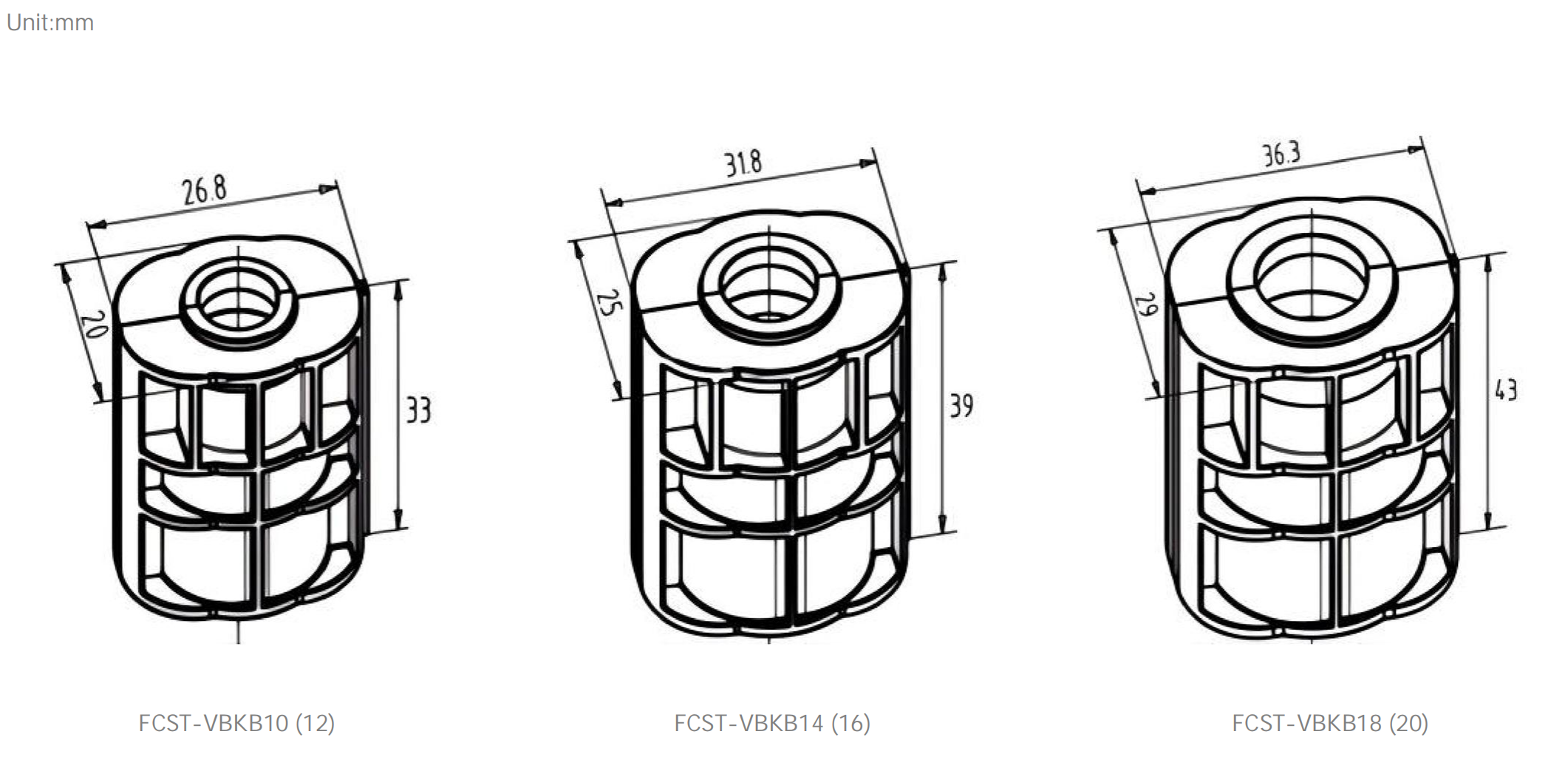

حجم المنتج
طلب i nformation
| رمز التخزين التعريفي | القناة OD (مم) | نطاق OD للكابل (مم) |
FCST-VBKB10/2.5 | 10 | 1.5 ~ 2.5 |
| FCST-VBKB10/3.5 | 10 | 2.5 ~ 3.5 |
| FCST-VBKB10/5.0 | 10 | 3.5 ~ 5.0 |
| FCST-VBKB10/6.5 | 10 | 5.0 ~ 6.5 |
| FCST-VBKB10/7.5 | 10 | 6.5 ~ 7.5 |
| FCST-VBKB12/2.5 | 12 | 1.5 ~ 2.5 |
| FCST-VBKB12/3.5 | 12 | 2.5 ~ 3.5 |
| FCST-VBKB12/5.0 | 12 | 3.5 ~ 5.0 |
| FCST-VBKB12/6.5 | 12 | 5.0 ~ 6.5 |
| FCST-VBKB12/8.0 | 12 | 6.5 ~ 8.0 |
| FCST-VBKB12/8.5 | 12 | 7.0 ~ 8.5 |
| FCST-VBKB14/5.0 | 14 | 3.5 ~ 5.0 |
| FCST-VBKB14/6.5 | 14 | 5.0 ~ 6.5 |
| FCST-VBKB14/8.0 | 14 | 6.5 ~ 8.0 |
| FCST-VBKB14/10 | 14 | 8.0 ~ 10.0 |
| FCST-VBKB16/2.5 | 16 | 1.5 ~ 2.5 |
| FCST-VBKB16/5.0 | 16 | 3.5 ~ 5.0 |
| FCST-VBKB16/6.5 | 16 | 5.0 ~ 6.5 |
| FCST-VBKB16/8.0 | 16 | 6.5 ~ 8.0 |
| FCST-VBKB16/10 | 16 | 8.0 ~ 10.0 |
| FCST-VBKB18/6.5 | 18 | 5.0 ~ 6.5 |
| FCST-VBKB18/8.0 | 18 | 6.5 ~ 8.0 |
| FCST-VBKB18/9.5 | 18 | 8.0 ~ 9.5 |
| FCST-VBKB20/5.0 | 20 | 3.5 ~ 5.0 |
| FCST-VBKB20/6.5 | 20 | 5.0 ~ 6.5 |
| FCST-VBKB20/8.0 | 20 | 6.5 ~ 8.0 |
| FCST-VBKB20/10 | 20 | 8.0 ~ 10.0 |
| FCST-VBKB20/12 | 20 | 9.4 ~ 12.0 |
دليل التثبيت
