نظرة عامة على المنتج

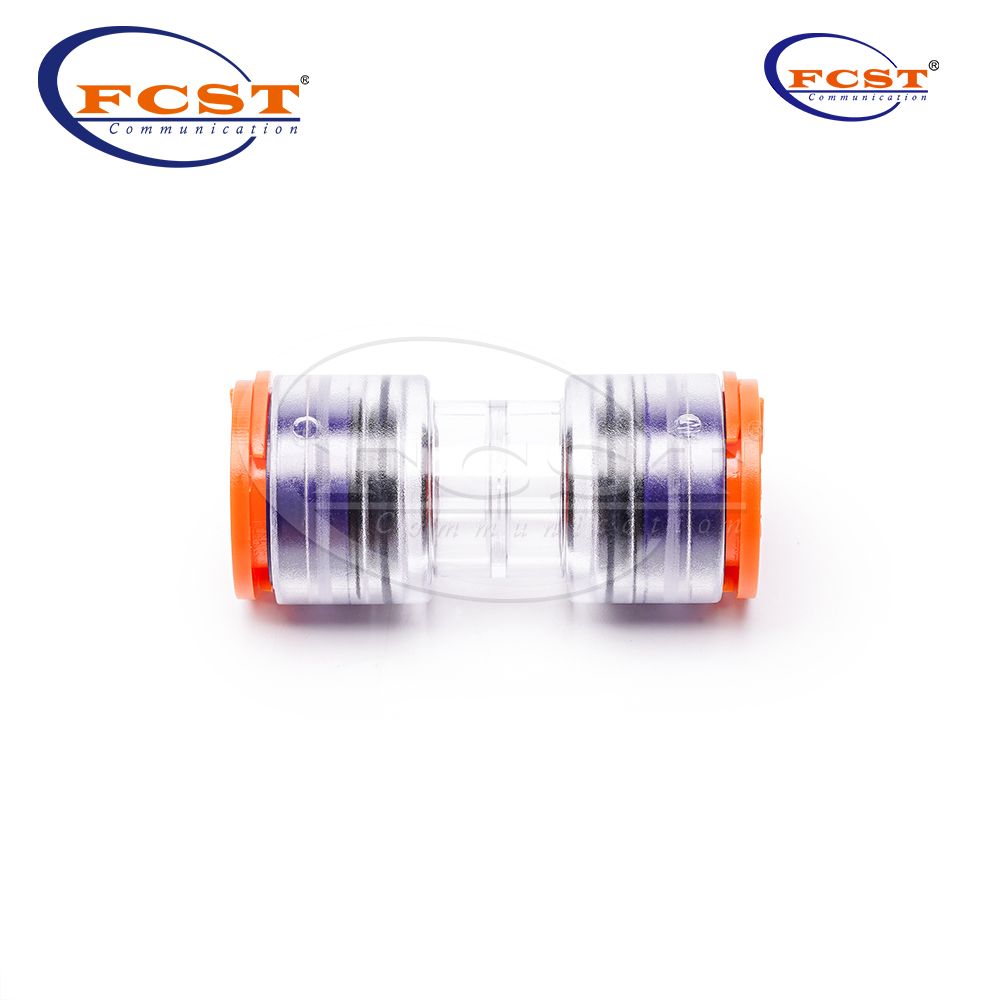

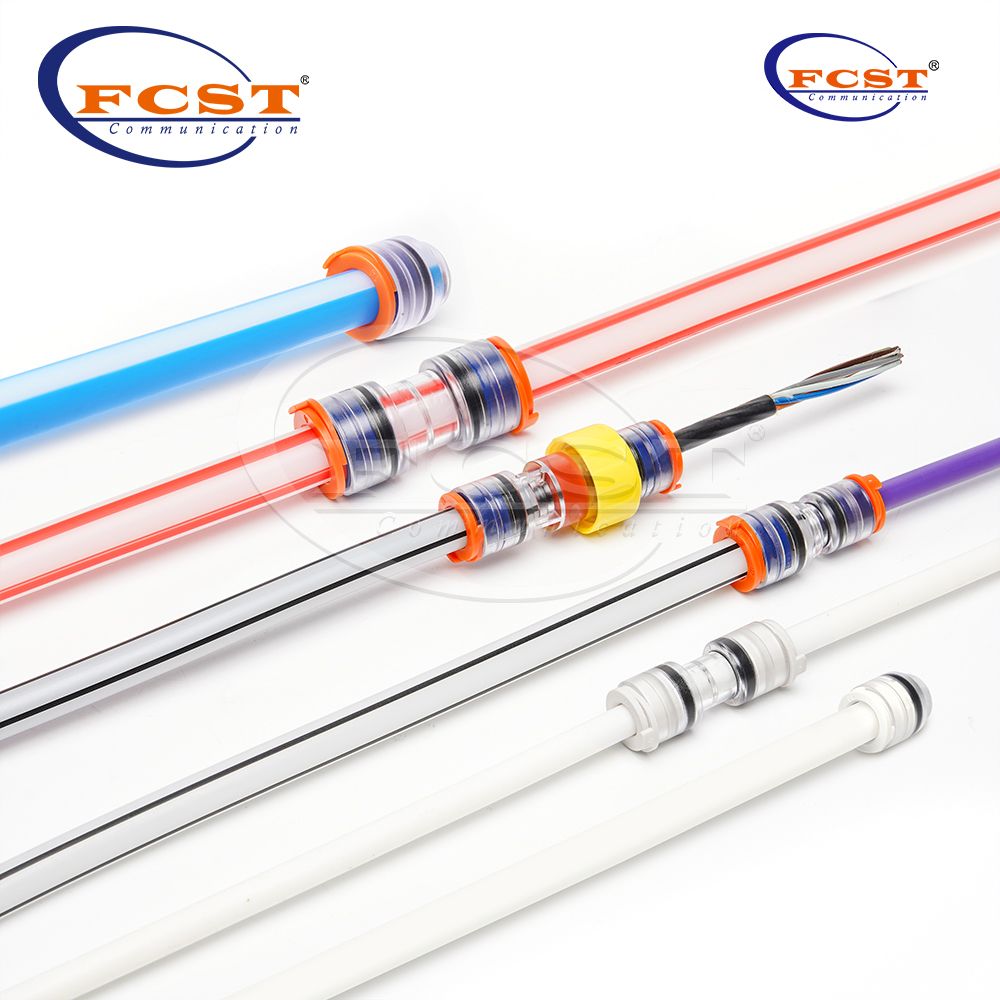

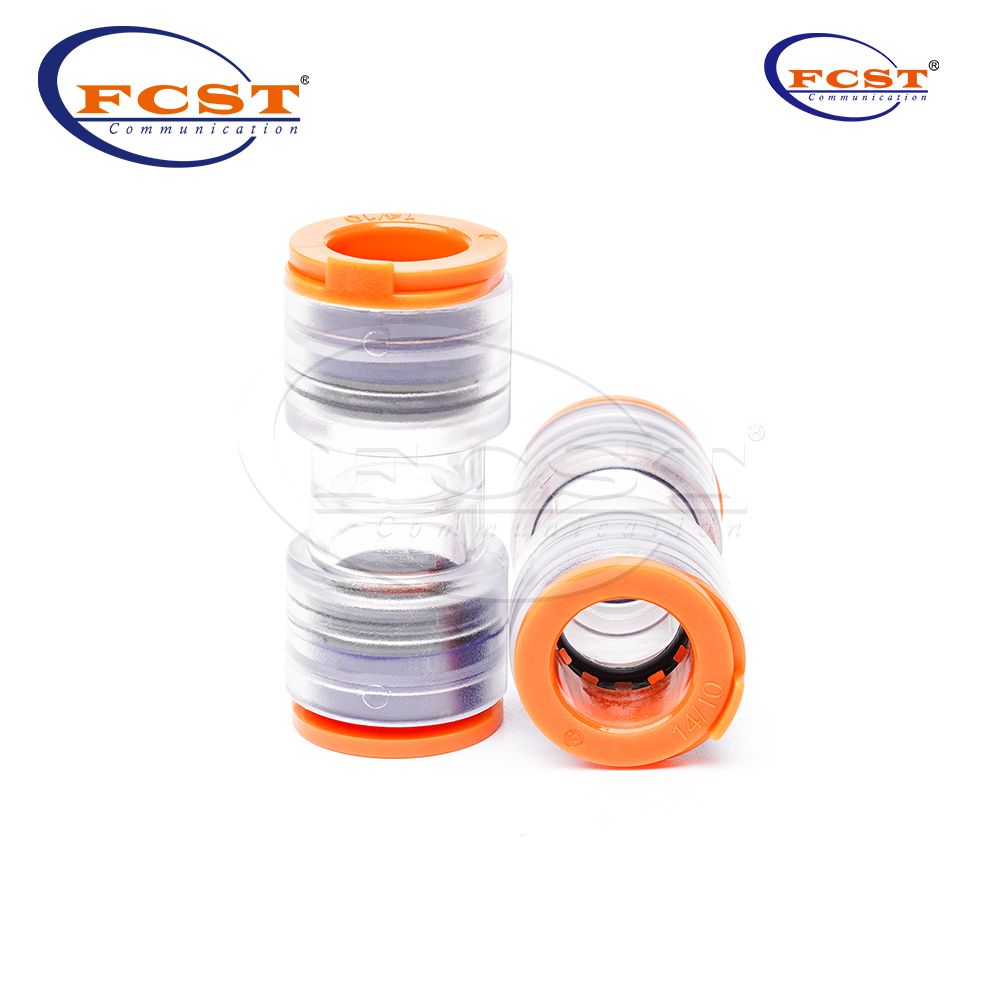

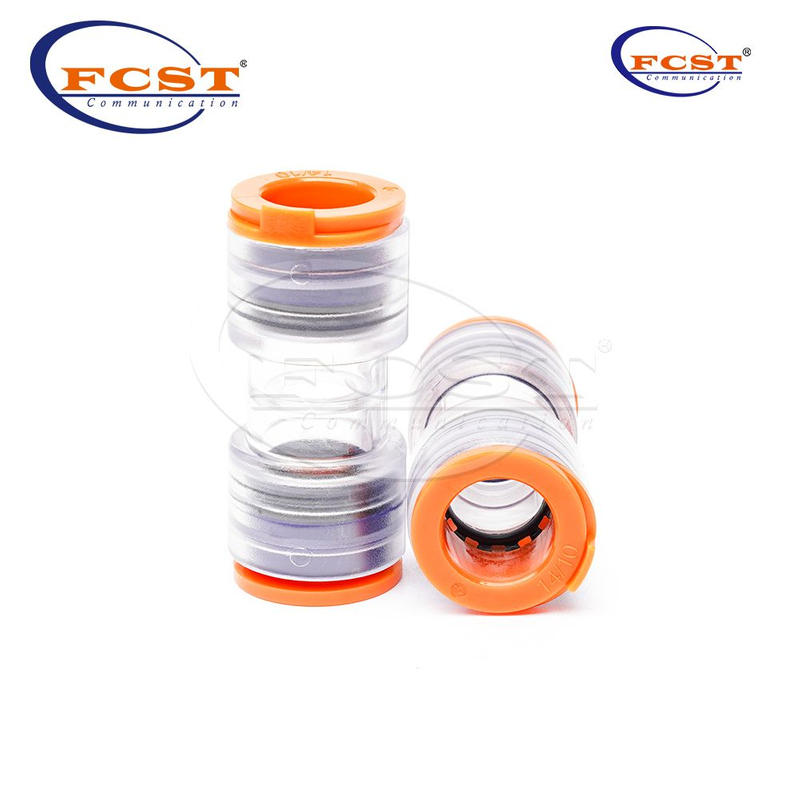

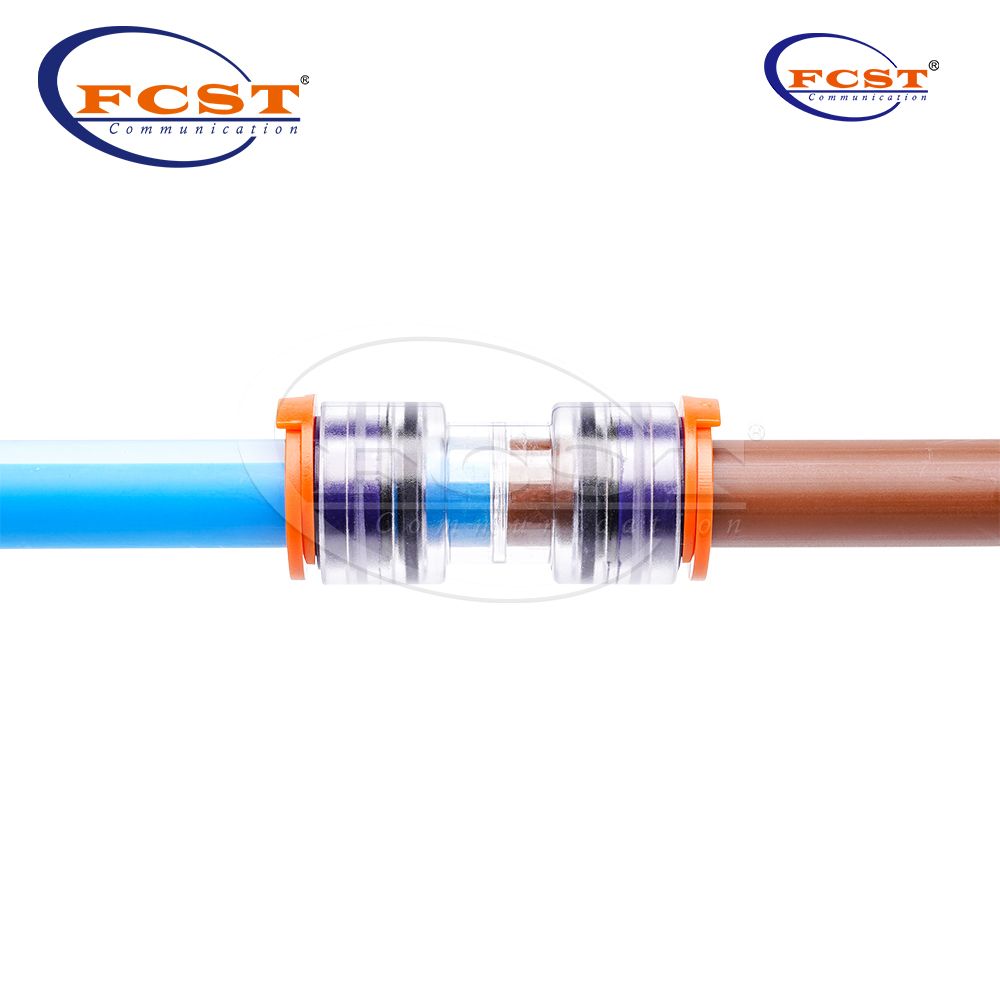

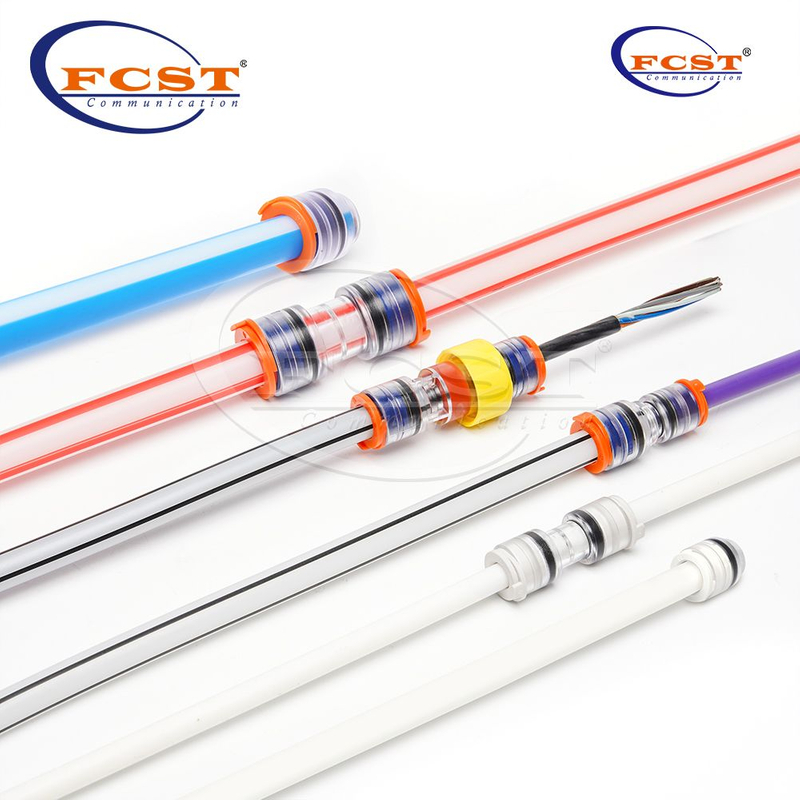

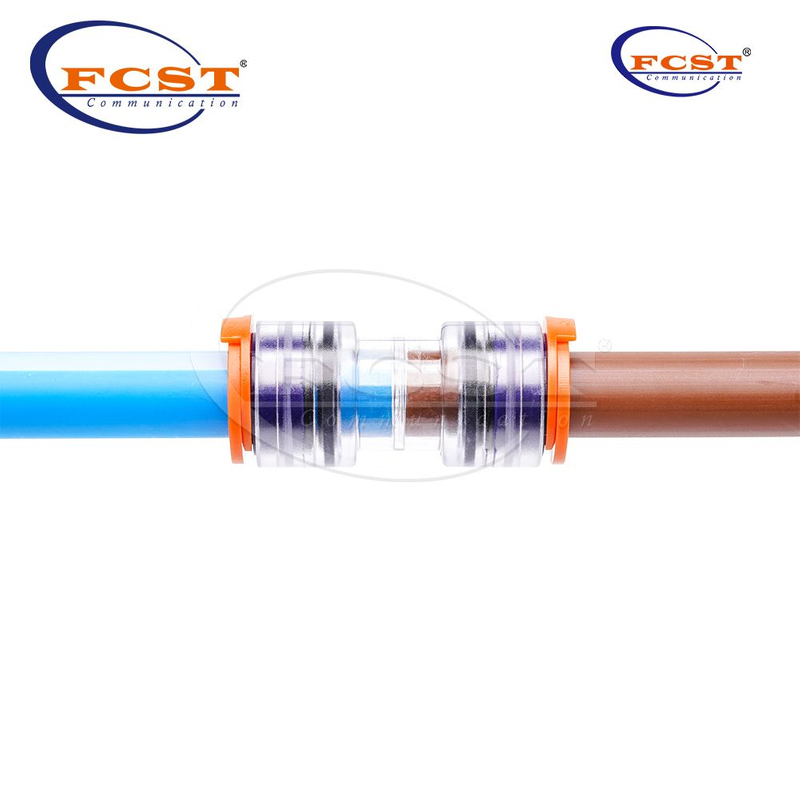

تم تطوير Microduct Straight Connector لتوصيل المنتجات الدقيقة مع بعضها البعض. يتيح نظامنا اتصالاً سهلاً وسريعًا وفصل المنتج الصغير. مقاومة البناء القوية للموصلات لقوى الضغط العالي، مما يسمح باستخدامها في تطبيقات المدفونة مباشرة (DB). يتيح الجسم الشفاف الفحص البصري السهل للكابل الموجود في الموصل.
مزايا المنتج
للمنتجات الدقيقة مقاس 3-32 مم.
تركيب سهل 'بالدفع'.
جسم شفاف واضح شفاف.
5% من المادة مصنوعة من مواد غير معدنية.
تم اختباره وفقًا لـ EN 50411-2-8: 2009.
حلقات قفل لمنع الإزالة العرضية للموصل.
مواصفات المنتج
| بناء | وصف |
| أنبوب إلى موصل | HDPEMicroduct (DB | DI | TW) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
| الحياة المقدرة | 25 سنة |
| فئة الحماية | IP68 |
| اختبار دخول المياه | 0.5 بار خلال 168 ساعة |
| درجة حرارة التثبيت | -15 درجة مئوية إلى +45 درجة مئوية |
| درجة حرارة التشغيل | -15 درجة مئوية إلى +45 درجة مئوية |
| درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
| قوة الإدراج | الحجم: 12 مم، 50 ن | الحجم ≥14 مم، ≥ 120 ن |
| مقاومة التأثير | 1.5ج |
| وفقا للمعايير | سي إن 50411-2-8،إن 50411-2-5،EN61300،EN61753-1،EN60068-2-10،EN60794-1-2:2003 |
إن 60529 | IP68 |
| إن 61300-2-26 | ضباب الملح |
| إن 61300-2-33 | إعادة الإدخالات |
| إن 61300-2-10 | مقاومة السحق |
| إن 61300-3-1 | المظهر البصري |
| إن 61300-2-4 | الاحتفاظ بالمنتجات الدقيقة |
| إن 61300- 2-34 | المقاومة الكيميائية |
| إن 50411-2-8 | الملحق هـ: قوة الإدراج |
| إن 61386-22 | اختبار سلك التوهج عند 750 درجة مئوية |
إن 60794- 1-2 | 2003، الطريقة E4: lmpact |
| إن 50411-2-8 | الملحق د: اختبار التثبيت |
| إن 61300-2-22 | تغيير درجة الحرارة |
| EN60794-1-2 | الطريقة E1. قوة الشد |
| إن 61300-2-38 | 2006، الطريقة ب: فقدان الضغط |
| إن 50411-2-8 | الملحق ج: مقاومة الضغط العالي |
| إن 61300-2-23 | 1997، الطريقة الثانية: الغمر في الماء |
| إن 61386- 24 | أنظمة القنوات مدفونة تحت الأرض |
| إن 61300-2-38 | 2006، الطريقة أ: أداء الختم |

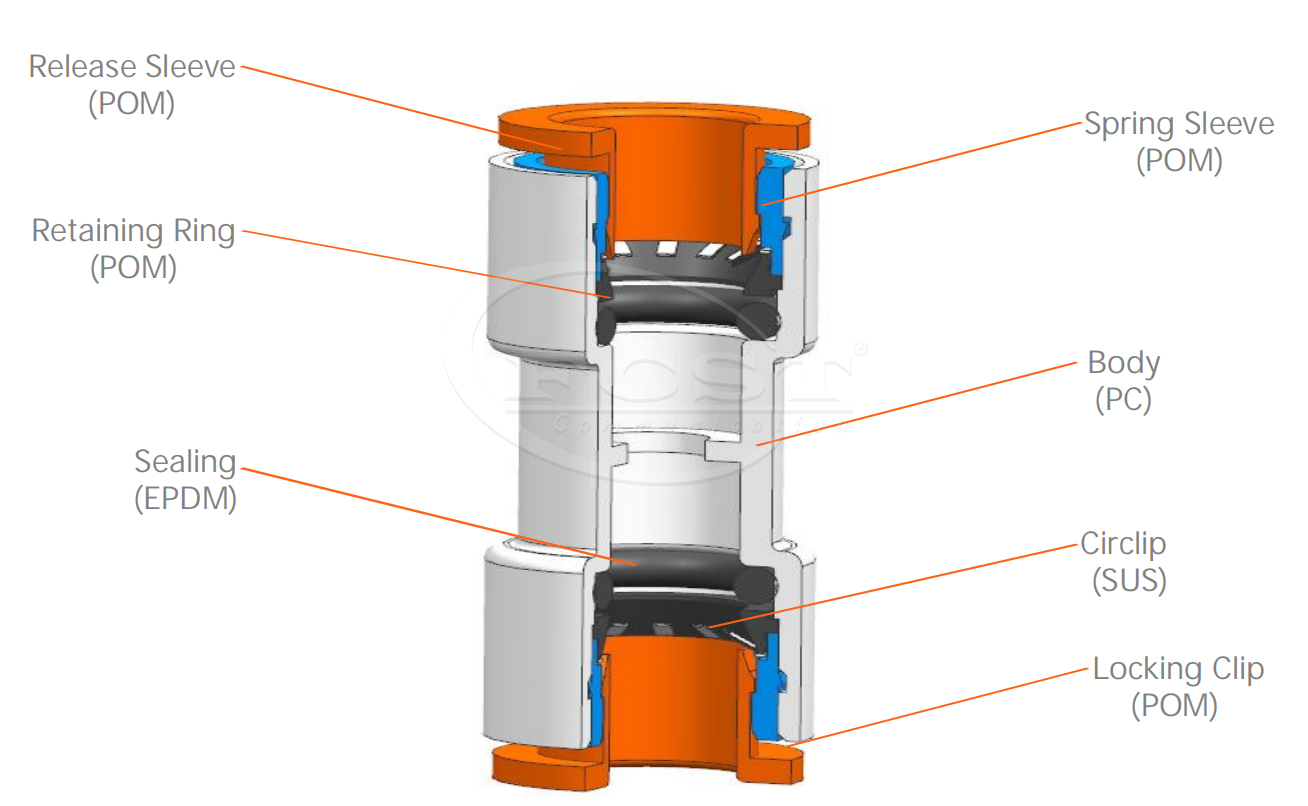

مادة المنتج

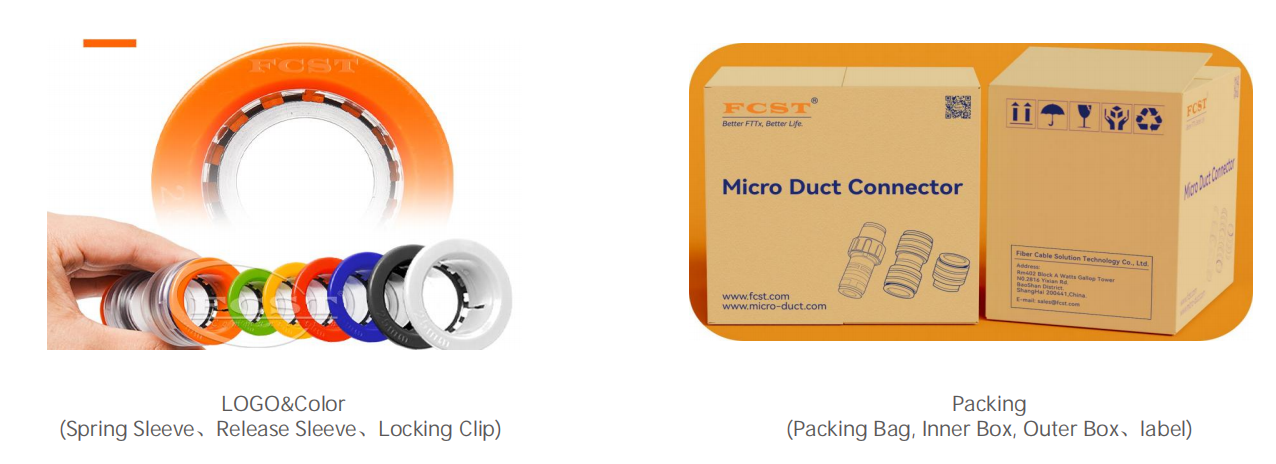

معلومات التعبئة

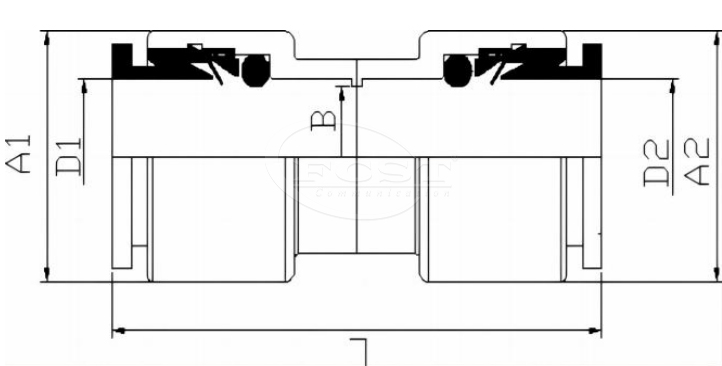

| نموذج | D1 (مم) | D2 (مم) | A1 (مم) | A2 (مم) | ب (مم) | لتر (مم) | الوزن (ز) |
ERPU3/2.1 | 3+0.4 | 3+0.4 | 11±0.2 | 11±0.2 | 2.1 ± 0.12 | 30.7±0.5 | - |
| ERPU4/2.5 | 4+0.4 | 4+0.4 | 11±0.2 | 11±0.2 | 2.1 ± 0.12 | 30.7±0.5 | - |
| ERPU5/3.5 | 5+0.4 | 5+0.4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6 ± 0.1 |
| ERPU6/3.5 | 6+0.4 | 6+0.4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6 ± 0.1 |
| ERPU7/3.5 | 7+0.4 | 7+0.4 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 41.2±0.5 | 5.2±0.1 |
| ERPU7/5.5 | 7+0.4 | 7+0.4 | 15.2±0.2 | 15.2±0.2 | 5.5±0.12 | 41.2±0.5 | 5.4±0.1 |
| إيربو8/6 | 8+0.4 | 8+0.4 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7 ± 0.1 |
| ERPU8.5/6 | 8.5+0.4 | 8.5+0.4 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7 ± 0.1 |
إيربو10/6 | 10+0.4 | 10+0.4 | 17.5±0.2 | 17.5±0.2 | 6±0.12 | 45.2±0.5 | 6.6 ± 0.1 |
| إيربو10/8 | 10+0.4 | 10+0.4 | 17.5±0.2 | 17.5±0.2 | 8 ± 0.12 | 45.2±0.5 | 6.7 ± 0.1 |
| ERPU12/10 | 12+0.4 | 12+0.4 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11.8 ± 0.1 |
ERPU1/2(12.7) | 12.7+0.4 | 12.7+0.4 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11.8 ± 0.1 |
| إيربو14/10 | 14+0.4 | 14+0.4 | 23.5±0.2 | 23.5±0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 12.95±0.1 |
| ERPU14/11 | 14+0.4 | 14+0.4 | 23.5±0.2 | 23.5±0.2 | 11 ± 0.12 | 52.2 ± 0.5 | 12.95±0.1 |
| ERPU14/12 | 14+0.4 | 14+0.4 | 23.5±0.2 | 23.5±0.2 | 12±0.12 | 52.2 ± 0.5 | 12.85±0.1 |
| إيربو15/12 | 15+0.4 | 15+0.4 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2 ± 0.5 | 14.6±0.2 |
ERPU16/12 | 16+0.4 | 16+0.4 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2 ± 0.5 | 14.5±0.2 |
| ERPU16/14 | 16+0.4 | 16+0.4 | 25.3±0.2 | 25.3±0.2 | 14±0.12 | 52.2 ± 0.5 | 14.5±0.2 |
| ERPU18/12 | 18+0.4 | 18+0.4 | 32.7±0.3 | 32.7±0.3 | 12±0.12 | 55.9±0.5 | 29.8±0.2 |
| ERPU18/14 | 18+0.4 | 18+0.4 | 32.7±0.3 | 32.7±0.3 | 14±0.12 | 55.9±0.5 | 29.8±0.2 |
| ERPU18/15 | 18+0.4 | 18+0.4 | 32.7±0.3 | 32.7±0.3 | 15±0.12 | 55.9±0.5 | 29.8±0.2 |
| إي آر بي يو 20/16 | 20+0.4 | 20+0.4 | 32.7±0.3 | 32.7±0.3 | 16 ± 0.12 | 55.9±0.5 | 27.8±0.2 |
| إي آر بي يو 20/17 | 20+0.4 | 20+0.4 | 32.7±0.3 | 32.7±0.3 | 17 ± 0.12 | 55.9±0.5 | 27.8±0.2 |
| ERPU22/16 | 22+0.4 | 22+0.4 | 40±0.3 | 40±0.3 | 16 ± 0.12 | 71±0.5 | 47.7±0.2 |
| إيربو25/22 | 25+0.4 | 25+0.4 | 40±0.3 | 40±0.3 | 22 ± 0.12 | 71±0.5 | 47.7±0.2 |
| ERPU27/20 | 27+0.8 | 27+0.8 | 46.5±0.5 | 46.5±0.5 | 20±0.12 | 80.6±1 | - |
| إيربو27/25 | 27+0.8 | 27+0.8 | 46.5±0.5 | 46.5±0.5 | 25±0.12 | 80.6±1 | - |
| ERPU1/8(2.1) | 1/8+0.4 | 1/8+0.4 | 11±0.2 | 11±0.2 | 2.1 ± 0.12 | 30.7±0.5 | - |
| ERPU3/16(3.5) | 3/16+0.4 | 3/16+0.4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6 ± 0.1 |
| ERPU1/4(3.5) | 1/4+0.4 | 1/4+0.4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6 ± 0.1 |
| ERPU5/16(6) | 5/16+0.4 | 5/16+0.4 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 5.4±0.1 |
| ERPU3/8(8) | 3/8+0.4 | 3/8+0.4 | 17.5±0.2 | 17.5±0.2 | 8 ± 0.12 | 45.2±0.5 | 6.7 ± 0.1 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
