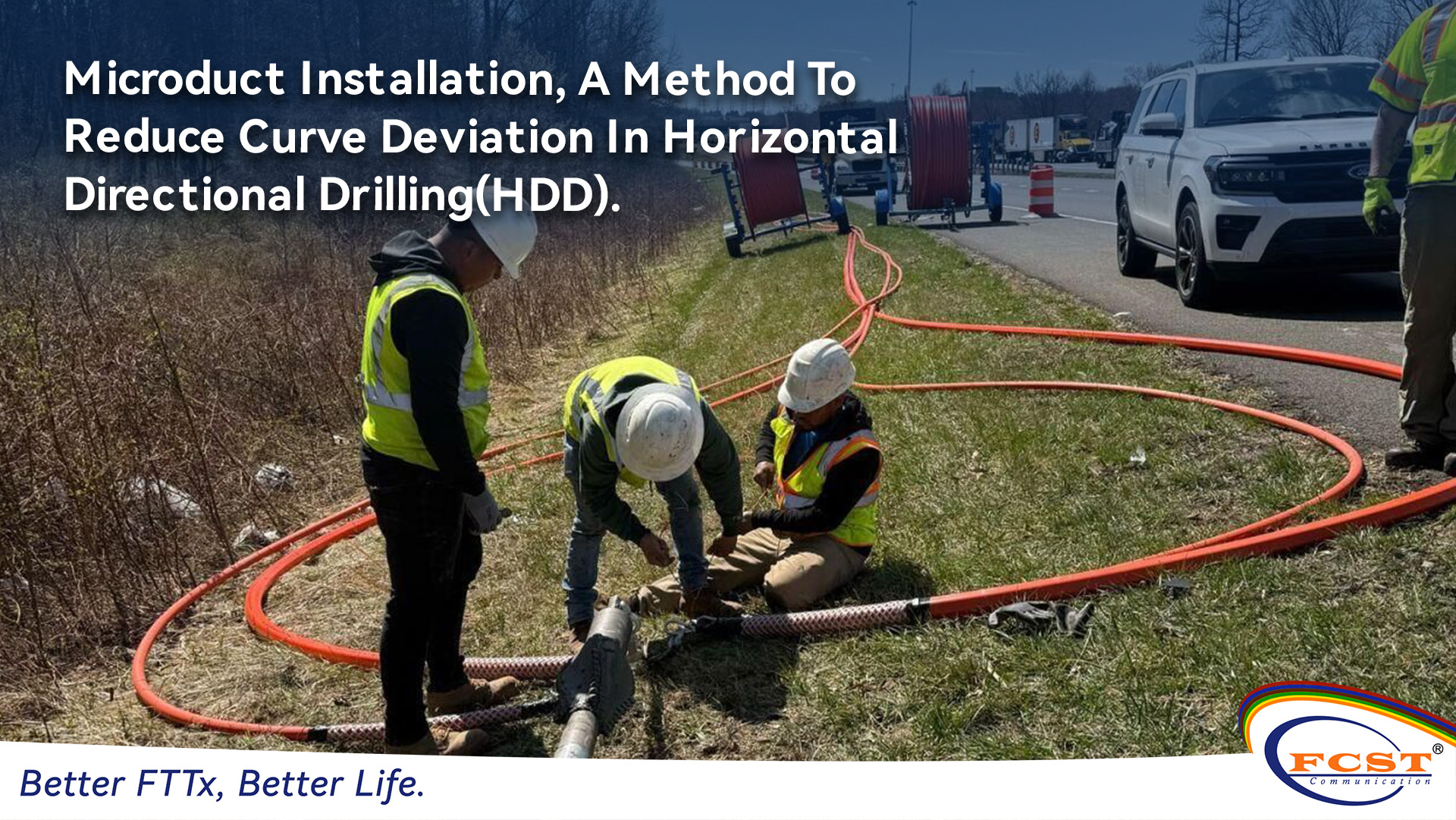

تركيب المنتجات الدقيقة-طريقة لتقليل انحراف المنحنى في الحفر الاتجاهي الأفقي (HDD).

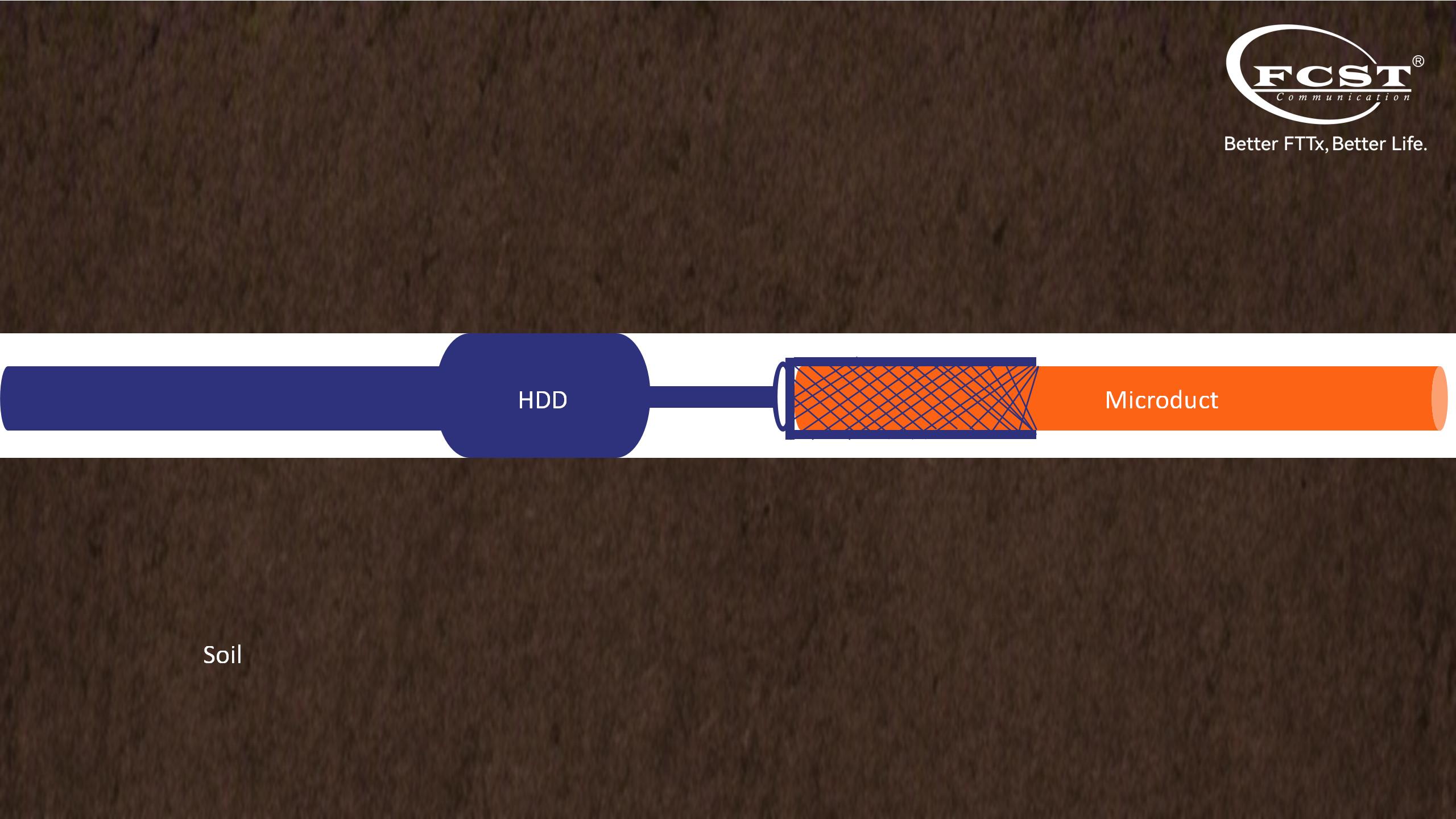

الحفر الاتجاهي الأفقي (HDD) هو آلة بناء تستخدم لوضع مختلف المرافق العامة تحت الأرض دون حفر الأرض ، مثل المنتجات الصغيرة والكابلات. استنادًا إلى المشكلات التي واجهتها أثناء بناء عبور تحت الأرض مع HDD ، تحلل هذه الورقة أسباب انحراف ثقب الدليل من المنحنى الأصلي المصمم أثناء بناء العبور ، ويلخص بعض الطرق لتقليل انحراف المنحنى بناءً على تجربة عمل عملية.

الخصائص الفنية وآفاق التطبيق للحفر الاتجاهية الأفقية (HDD).

تم تطبيق الحفر الاتجاهي الأفقي (HDD) على نطاق واسع في وضع خطوط الأنابيب للزيت والغاز والغاز الطبيعي وإمدادات المياه وإمدادات الطاقة والاتصالات ، ويمكن أن يتم بناؤه عمومًا في المناطق الصخرية غير الصلبة. توفر تكنولوجيا الحفر الاتجاهية الأفقية سلسلة من المزايا مثل التكلفة المنخفضة والبناء السريع ودقة البناء العالية.

على مدار العشرين عامًا الماضية ، حققت هذه التكنولوجيا تطورًا سريعًا وتتطور حاليًا في اتجاهات متعددة ، بما في ذلك التصغير والتطبيق على نطاق واسع ، والتكيف مع بناء الصخور الصلبة ، واستخراج أنابيب الحفر التلقائية والتكديس ، والتوجيه العميق للغاية. ستكون آفاق تطبيقها واسعة للغاية.

انحراف ثقب التوجيه من المنحنى الأصلي المصمم أثناء عملية الحفر.

الخطوة الأولى الحرجة في تقنية عبور الاتجاه الأفقي هي حفر ثقب الدليل. تؤثر جودة ثقب الدليل بشكل مباشر على نجاح خلاف خطوط الأنابيب وهي عامل رئيسي يحدد نجاح المشروع. الغرض الأساسي من ثقب الدليل هو توفير ثقب تجريبي يلبي متطلبات التصميم الأصلية. يجب توسيع جميع الثقوب المسبقة مسبقًا في كل مستوى تلبي متطلبات العبور مع منحنى ثقب التوجيه كمحور لتحقيق القطر المناسب لظروف الوصلات. لذلك ، ما إذا كان المنحنى الكلي لفتحة التوجيه يمكن أن يفي بنصف قطرها المرن لخط الأنابيب بأكمله مباشرة ما إذا كان يمكن أن يحقق فترة ما قبل التوسع في كل مستوى نصف القطر المرن لخط الأنابيب بأكمله. يعد التصميم الناجح لفتحة الدليل بمثابة الأساس للاطلاع الناجح للثقوب المسبقة مسبقًا على المستويات اللاحقة وهو أحد المكونات الحاسمة لمشروع العبور بأكمله. ومع ذلك ، أثناء عملية الحفر والعبور لفتحة الدليل ، غالبًا ما تحدث الانحرافات عن المنحنى الأصلي المصمم.

استنادًا إلى سنوات من الخبرة في العمل مع تكنولوجيا الحفر الاتجاهية الأفقية ، يمكن تلخيص أسباب هذه الانحرافات في النقاط الخمس التالية.

(1) العوامل الخارجية التي لا مفر منها.
مثل التضاريس ورطوبة التربة تحت الأرض وظروف التكوين تسبب انحرافات في منحنى عبور البناء.

(2) التداخل من الحقول المغناطيسية الخارجية.
على سبيل المثال ، يمكن أن تؤثر جميع خطوط الجهد العالي والكابلات البصرية تحت الأرض وظروف التكوين على زاوية السمت المغناطيسية أثناء حفر ثقب الدليل ، مما يؤدي إلى انحرافات بين البيانات المعروضة على الكمبيوتر وبيانات منحنى التصميم الأصلي.

(3) الانحرافات بين زاوية تحديد المواقع الأولية لعبارة الحفر وخط المركز المصمم لخط الأنابيب ، والذي يتطلب تصحيح الانحرافات بمجرد بدء حفر ثقب الدليل.

(4) بسبب مشغلي الحفر.
التشغيل غير لائق أثناء حفر ثقب الدليل يؤدي إلى انحرافات بين مسار العبور ومنحنى التصميم.

(5) أخطاء القياس.
بما في ذلك عدم الدقة في قياس زاوية السمت المغناطيسية في خط الوسط ، عدم الدقة في قياس فرق الارتفاع بين نقطة الدخول ونقطة الخروج ، وعدم الدقة في مدخلات طول أنبوب الحفر في الكمبيوتر.

النقاط المذكورة أعلاه هي الأسباب الرئيسية للانحرافات بين ثقب الدليل ومنحنى التصميم أثناء الحفر. مع فهم واضح للأسباب ، ينبغي اعتماد الحلول المستهدفة لإيجاد طرق لتقليل انحرافات المنحنى. فيما يلي بعض الطرق لمعالجة هذه المشكلات.

طرق لتقليل الانحرافات بين منحنى ثقب الدليل والتصميم.

1. استخدم المجال المغناطيسي الاصطناعي لتقليل انحراف منحنى ثقب الدليل

نظام التحكم في الحفر الاتجاهي الأفقي هو المجال المغنطيسي الجيوماني ، ويتم نقل بيانات ثقب التوجيه إلى الكمبيوتر من خلال الإبرة المسبقة خلف بتات الحفر. ومع ذلك ، فإن المجال المغنطيسي الأرضي ضعيف للغاية ويتأثر بسهولة بالمجال المغناطيسي للأشياء الأخرى في العالم الخارجي ، مما يؤدي إلى بيانات السمت المغناطيسية غير الدقيقة. يتم إنشاء المجال المغناطيسي الاصطناعي عن طريق إضافة تيار مباشر قوي ثم وضع ملف مغلق على جانبي خط مركز العبور. لذلك ، فإن المجال المغناطيسي الناتج عن المجال المغناطيسي الاصطناعي أكبر بكثير من المجال المغناطيسي للمجال المغنطيسي الجيولوجي وغيرها من الكائنات ، وبالتالي سيكون التداخل أصغر بكثير. يمكن حتى تجاهله. هذا المجال المغناطيسي الاصطناعي سهل ، لكنه فعال للغاية. وهو اقتصادي. يمكن أن يعكس المجال المغناطيسي الاصطناعي بدقة الموضع المحدد للمسبار في العمل تحت الأرض ، وارتفاع نقطة العبور ، وإزاحة اليسار واليمين. البيانات التي تم الحصول عليها هي انعكاس للموضع الحقيقي للتحقيق.

عندما يصل مسبار الحفر الاتجاهي الأفقي إلى الملف المغلق في المجال المغناطيسي الاصطناعي ، يتم توصيل مصدر طاقة التيار المستمر لتوليد مجال مغناطيسي. يتم قياس إزاحة محور العبور وفرق الارتفاع عن طريق هذا المجال المغناطيسي الاصطناعي. ويمكن تحديد سمت المسبار في هذا الوقت من خلال مقارنة الانحرافات اليسرى واليمنى للحقل المغناطيسي الاصطناعي والمجال المغنطيسي الجيوماني. وبالتالي ، يتم قياس السمت من قضيب الحفر التالي. بالإضافة إلى ذلك ، نظرًا لأن المجال المغناطيسي الاصطناعي يمكن أن يقيس بدقة السمت من عبور خط الأنابيب تحت تدخل المجال المغنطيسي الجيومغناطيسي ، ويمكنه تصحيح السمت المغناطيسي التوجيهية دون أن يزعج المجال المغنطيسي الجيوماني ، يمكنه التحكم بشكل أفضل في الانحراف بين منحنى العبور والمنحنى المصمم. ويضمن المجال المغناطيسي الاصطناعي بشكل أفضل نعومة منحنى العبور.

2. يجب تقليل تدخل المجال المغناطيسي الخارجي.

يشمل المجال المغناطيسي الخارجي بشكل رئيسي خطوط الأنابيب تحت الأرض والكابلات تحت الأرض وبعض المباني الصلبة. ستؤثر هذه الحقول المغناطيسية الخارجية على قوة الحقل المغناطيسي الجيومانيكي ، مما يؤثر على سمت بتات التحكم. سيؤثر عدم اليقين وعدم دقة السمت بشكل مباشر على السمت من حفر الثقب التجريبي في الأرض ، مما يجعل اتجاه الفتحة التجريبية خارج نطاق السيطرة. لذلك ، استجابة لهذه المشكلة ، يجب إجراء مسح ميداني عند الحفر لتحديد النطاق المتأثر بالمجال المغناطيسي الخارجي. وبهذه الطريقة ، يمكن قياس الإزاحة ويمكن التحكم في الإزاحة أثناء حفر الفتحة التجريبية.

عند دخول المجال المغناطيسي الخارجي ، تغير السمت ويختلف عن السمت التوجيه. في هذا الوقت ، يتم تجاهل التداخل ويتم الحفر مباشرة. ومع ذلك ، عند قياس البيانات ، عندما تمر بتات الحفر عبر منطقة تداخل المجال المغناطيسي ، يمكن أن تعود بيانات توجيه الكمبيوتر إلى طبيعتها. يجب أن يكون الخطأ في هذا الوقت ضمن النطاق المسموح به. ومع ذلك ، إذا كان الفرق بين الاثنين كبيرًا ، يتم حساب الانحراف أولاً ، ثم يتم سحب بت الحفر وحفرها مرة أخرى في نطاق الانحراف لدمج منحنى العبور مع منحنى التصميم.

3. يجب دمج موضع منصة الحفر مع خط الوسط للعبور.

قبل بدء الحفر ، يجب تثبيت المرساة الأرضية أولاً ، ويجب أن يكون موضع مرساة الأرض وحفنة الحفر متسقة. لذلك ، عند تثبيت مرساة الأرض ، يجب وضع نظام مرساة الأرض على المحور المركزي لنظام العبور. هذا يضمن وضع الدقة لحفنة الحفر. قبل أن تكون منصة الحفر في مكانها ، استخدم أداة قياس لإطلاق خط الأنابيب لعبور خط الوسط ، وحساب الموضع الدقيق لعبارة الحفر بناءً على زاوية دخول منصة الحفر ، وحجم منصة الحفر نفسها ، وسلسلة من البيانات المرجعية ، وتمييزها بالليمون الأبيض. بعد وضع العلامات ، لا ينبغي استخدام علامة الجير الأبيض كأساس فحسب ، ولكن أيضًا يجب حساب انحراف منصة الحفر باستخدام أداة قياس. يتم حساب الانحراف ليكون صفرًا عندما تدخل منصة الحفر التربة ، وبالتالي ضمان مزيج من مسار ثقب التوجيه مع منحنى التصميم.

4. القضاء على الظاهرة التي ينحرفها ثقب التوجيه من منحنى التصميم الأصلي بسبب العوامل البشرية.

قبل الحفر ، يجب تدريب الموظفين المعنيين ، مثل المسح والموظفين الذين يتجهون إلى موظفي التحكم في الاتجاه والمدربون ، بشكل كاف لتحسين جودة الموظفين. دع الموظفين يتعاونون مع بعضهم البعض لمنع انحراف منحنى عبور ثقب الدليل من منحنى التصميم الناجم عن العوامل البشرية.

5. يجب ضمان القياس الدقيق.

يشمل القياس الدقيق ثلاثة جوانب رئيسية: القياس الدقيق للسموت المغناطيسي ، وإعادة قياس خط المركز ، والقياس الدقيق لطول قضيب الحفر. السمت المغناطيسي هو أهم البيانات الهندسية في الحفر الاتجاهي وهي عامل مهم في ضمان المنحنى السلس لفتحة التوجيه. لذلك ، يجب قياس السمت العكسي المغناطيسي بعناية قبل أن يبدأ ثقب الدليل في العمل. قيمة السمت الأصلية للتحكم في ثقب الدليل هي السمت المغناطيسي لخط مركز العبور. لذلك ، يجب أن يكون السمت المغناطيسي دقيقًا.

هذه هي الخطوة الأكثر أهمية في بناء الحفر الاتجاهي الأفقي. القياس الدقيق الثاني هو مراجعة خط المركز. قبل الحفر ، يجب تصميم أكوام التقاطع ويجب أن تكون نقاط الدخول والخروج مملوءة. يجب إعادة قياس المسافة بين الدخول والخروج والارتفاع بين الدخول والخروج ، ويجب تحديد كومة الأوسط بدقة أثناء قياسات الدخول والخروج. القياس الدقيق الثالث هو قياس طول قضيب الحفر بعناية. قبل حفر فتحة الدليل ، قم بقياس طول كل قضيب حفر بدقة بترتيب اتصالات قضيب الحفر في MM وصنع سجلات دقيقة.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------
