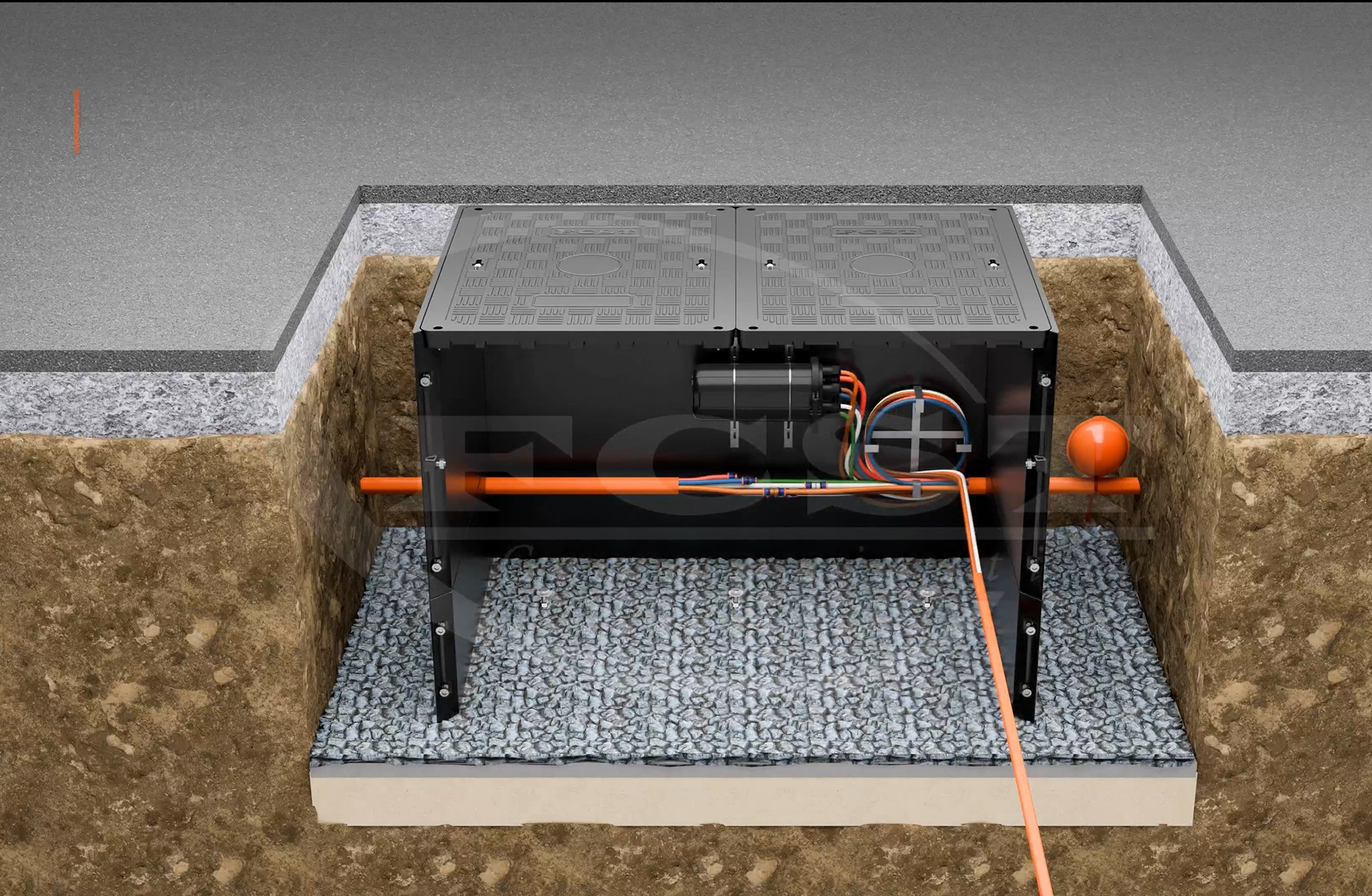

تصميم الصرف الصحي في غرف تفتيش الألياف البصرية: لماذا يهم

في عالم البنية التحتية تحت الأرض شديد التنافسية، غالبًا ما يتم الحكم على مصنع الأنابيب والخرسانة الجاهزة على أساس قوة الضغط للخرسانة أو متانة مركباتها. ومع ذلك، بالنسبة لمقدمي خدمات الاتصالات من المستوى الأول مثل AT&T أو Verizon أو China Telecom، فإن 'البيئة الداخلية' لفتحة التفتيش تعتبر أكثر أهمية من غلافها الخارجي.

1. كيمياء الفشل: شيخوخة الهيدروجين وتوهين الإشارة

الأسطورة الأكثر استمرارًا في صناعة المرافق هي أن كابلات الألياف الضوئية 'محصنة' ضد الماء. في حين أن قلب الزجاج لا 'يصدأ'، فإنه يعاني من ظاهرة تعرف باسم شيخوخة الهيدروجين (تعتيم الهيدروجين).

إغلاق لصق

عندما تغمر وهذا يخلق بيئة كيميائية تطلق جزيئات الهيدروجين (H₂). هذه الجزيئات صغيرة بما يكفي لتنتشر عبر أغطية كابلات البولي إيثيلين (PE) أو PVC وتدخل إلى ألياف زجاج السيليكا. غرفة التفتيش ، تتفاعل المياه الراكدة مع المكونات المعدنية (مثل رفوف الكابلات المجلفنة أو حديد التسليح) أو الحطام العضوي.

النتيجة: تخلق أيونات الهيدروجين نطاق امتصاص عند الأطوال الموجية 1383 نانومتر و1550 نانومتر - وهي الترددات الدقيقة المستخدمة لنقل البيانات لمسافات طويلة.

البيانات: تشير الأبحاث التي أجرتها مجموعة بريسميان إلى أن التعرض لفترات طويلة لبيئات عالية الهيدروجين يمكن أن يزيد التوهين بما يصل إلى 0.05 ديسيبل/كم إلى 0.1 ديسيبل/كم، مما يقلل بشكل فعال من وصول جهاز الإرسال والاستقبال ويتطلب مولدات إشارة باهظة الثمن.

حل المصنع

ومن خلال تصميم غرف التفتيش ذات انحدار أرضي بنسبة 1% إلى 2% يؤدي إلى حوض، تضمن المصانع عدم بقاء الماء ثابتًا لفترة كافية لتعزيز الظروف اللاهوائية المطلوبة لتوليد كميات كبيرة من الهيدروجين.

2. السلامة الهيكلية: إدارة الضغط الهيدروستاتيكي و'الطفو'

غرفة التفتيش ليست مجرد حاوية؛ إنه هيكل يقاتل ضد الأرض. وعندما يفشل الصرف، تتغير فيزياء التربة، مما يؤدي في كثير من الأحيان إلى نتائج كارثية.

تأثير 'القارب' (الطفو)

في المناطق ذات منسوب المياه المرتفع، تصبح فتحة التفتيش المغلقة والمملوءة بالمياه ثقيلة، ولكن فتحة التفتيش الفارغة سيئة التصريف في التربة المشبعة تصبح وعاءً طافيًا. وفقًا لـ [مبدأ أرخميدس]، إذا كان وزن الماء المزاح بواسطة فتحة التفتيش أكبر من وزن فتحة التفتيش نفسها، فإن الهيكل سوف 'يرتفع' أو يطفو للأعلى.

تلف البنية التحتية: حتى التغيير بمقدار 5 سم في موضع فتحة التفتيش يمكن أن يؤدي إلى قطع القنوات الصلبة التي تدخل الجدران، مما يؤدي إلى قطع كابلات الألياف الضوئية بالداخل.

البيانات: وفقًا للجمعية الوطنية للخرسانة مسبقة الصب (NPCA) ، فإن الطفو هو السبب الرئيسي لفشل القبو تحت الأرض في المناطق الساحلية والمعرضة للفيضانات.

ميزة التصميم المتقدم: فتحات التصريف ومصارف الأكواب

يجب أن تقدم المصانع الحديثة صمامات تخفيف الهيدروستاتيكي. تسمح هذه الصمامات ذات الاتجاه الواحد للمياه الجوفية بالدخول إلى غرفة التفتيش عندما يكون الضغط الخارجي مرتفعًا جدًا (يمنع القبو من 'الخروج' من الأرض) بينما يقوم نظام الصرف الأساسي (المتصل بمجاري العواصف) بإزالة المياه داخليًا.

3. دورة التجميد والذوبان: حماية إغلاق الوصلة

في خطوط العرض الشمالية، يمثل الصرف الفرق بين الشبكة الوظيفية والانقطاع التام.

مشكلة التوسع

يتمدد الماء بنسبة 9% تقريبًا عندما يتحول إلى جليد. في فتحة التفتيش المغمورة بالمياه، يمارس هذا الجليد ضغطًا يبلغ 30000 رطل لكل بوصة مربعة.

الواقع الفني : تم تصنيف معظم إغلاق لصق الألياف لـ [IP68] (غاطس)، ولكن لم يتم تصنيفها لقوى التكسير. يمكن أن يؤدي تمدد الجليد إلى تشقق غلاف البوليمر لصندوق الوصلات، مما يسمح للماء بالدخول إلى الألياف الدقيقة الموصولة بالانصهار.

الانحناء الدقيق: إذا تشكل الجليد حول الحلقات المرتخية لكابل الألياف، فإنه يتسبب في 'انحناءات دقيقة'. تؤدي هذه الانحناءات إلى تعطيل الانعكاس الداخلي الإجمالي للضوء، مما يتسبب في انقطاع الإشارة بشكل فوري.

معايير الصناعة التي يجب اتباعها :

Telcordia GR-26-CORE : تحدد هذه المواصفة القياسية متطلبات العبوات العامة تحت الأرض. ويؤكد على أن العبوات يجب أن تقلل من تراكم الماء لمنع الأضرار المرتبطة بالجليد للمكونات البصرية الحساسة.

4. الكفاءة التشغيلية: مقياس MTTR (متوسط ​​وقت الإصلاح).

بالنسبة لعملائك - مشغلي الاتصالات - فإن التكلفة الأكبر ليست فتحة التفتيش نفسها، بل العمالة اللازمة لصيانتها.

تكلفة 'الموقع الرطب'

في حالة حدوث انقطاع في الألياف، فإن المهمة الأولى للفني هي 'الدخول الآمن'. وفقًا لمعيار OSHA (إدارة السلامة والصحة المهنية) رقم 1910.146 ، تعتبر فتحة التفتيش المغمورة بالمياه 'مساحة محصورة مطلوبة للحصول على تصريح'.

وقت الضخ: يمكن للأقبية تحت الأرض المغمورة بالمياه أن تحتوي على ما بين 3000 إلى 5000 لتر من الماء. يستغرق ضخ هذا 45-90 دقيقة.

التلوث: إذا كانت المياه ملوثة بالنفط أو مياه الصرف الصحي، فيجب نقلها بواسطة شاحنة فراغ، بتكلفة تتراوح بين 500 و 1500 دولار لكل زيارة.

ابتكار التصميم: قالب حفرة الحوض

تسمح حفرة الحوض المدمجة في المصنع (منطقة غائرة في الأرضية) للمضخة الغاطسة بإزالة 99% من الماء. بدون حفرة، تفقد المضخات 'الأساسية' عندما يتبقى 5-10 سم من الماء، مما يترك الأرضية موحلة وفوضى خطيرة للفني.

5. معايير البيئة والسلامة (المخاطر 'غير المرئية')

تعتبر المياه الراكدة في غرف التفتيش أرضًا خصبة للمخاطر البيولوجية.

مكافحة ناقلات الأمراض: تعتبر الأقبية المغمورة بالمياه مواقع تكاثر رئيسية للبعوض (غرب النيل/زيكا). وفي المناطق الحضرية، تفرض المدن عقوبات متزايدة على المرافق بسبب ضعف البنية التحتية.

الغازات السامة: المياه الراكدة تسهل نمو البكتيريا اللاهوائية، التي تنتج كبريتيد الهيدروجين (H ₂S). هذا الغاز ليس مميتًا للبشر فحسب، بل أيضًا مسبب للتآكل لأنظمة التأريض النحاسية الموجودة في العديد من غرف الوصول إلى القنوات الكهربائية.

من خلال الرجوع إلى توصيات السلسلة L للاتحاد الدولي للاتصالات (ITU-T) ، وتحديدًا L.11 (إنشاء البنية التحتية تحت الأرض)، يمكن لمصنعك إثبات أن تصميمات الصرف الخاصة به تلبي أهداف السلامة العالمية والاستدامة البيئية.

قائمة المراجعة الموجزة لمصنع الأنابيب الحديث

للانتقال من 'مورد سلعة' إلى 'شريك استراتيجي'، يجب أن تسلط أوراق البيانات الفنية الخاصة بمصنعك الضوء على ما يلي:

الخلاصة: هندسة مستقبل الاتصال

لم تعد فتحة الألياف الضوئية مجرد حفرة في الأرض؛ إنه 'خزنة بيانات' بالغة الأهمية. باعتبارك مصنعًا للأنابيب والخرسانة الجاهزة، فإن قدرتك على توفير بيئة جافة ومستقرة ويمكن الوصول إليها من خلال تصميم الصرف الفائق هي أقوى ميزة تنافسية لديك.

عندما تقوم بحل مشكلة الصرف، فإنك لا تبيع منتجًا مسبقًا فحسب، بل تبيع أيضًا وقت تشغيل الشبكة.
