قبعات نهاية باردة قابلة للتقلص
FCST
نظرة عامة على المنتج

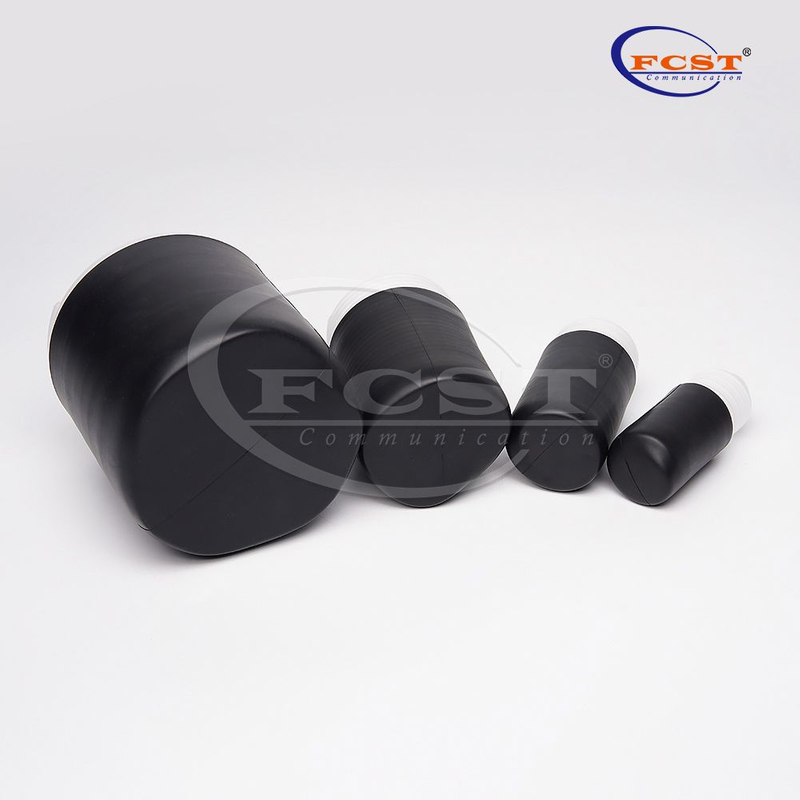

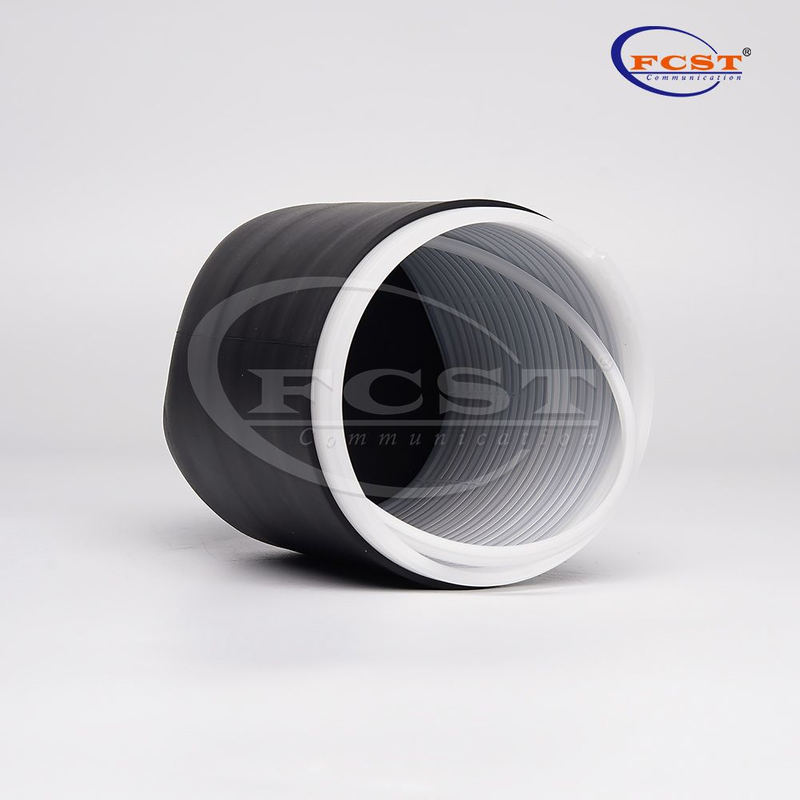

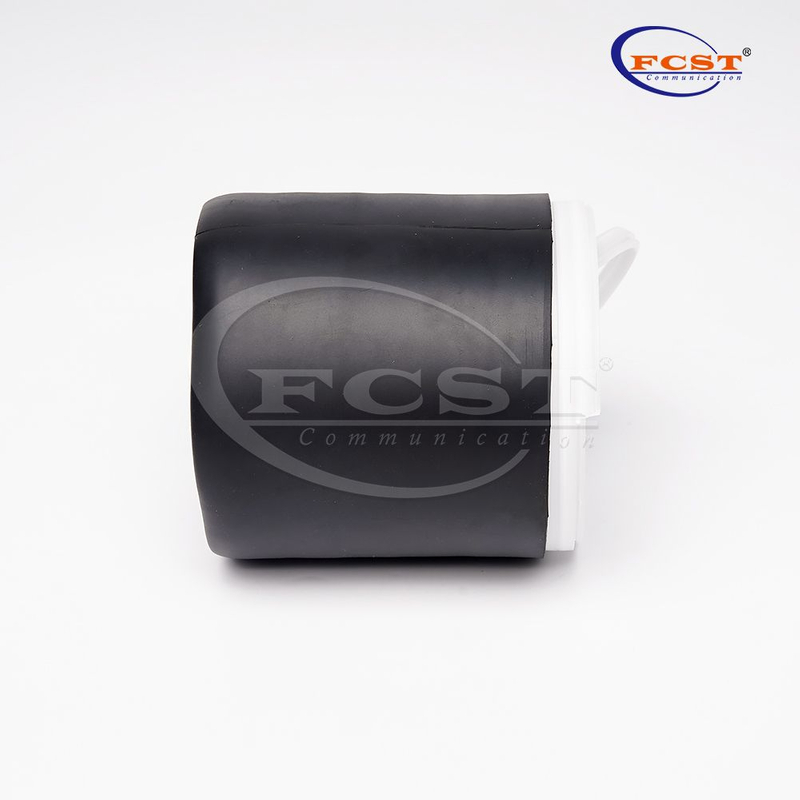

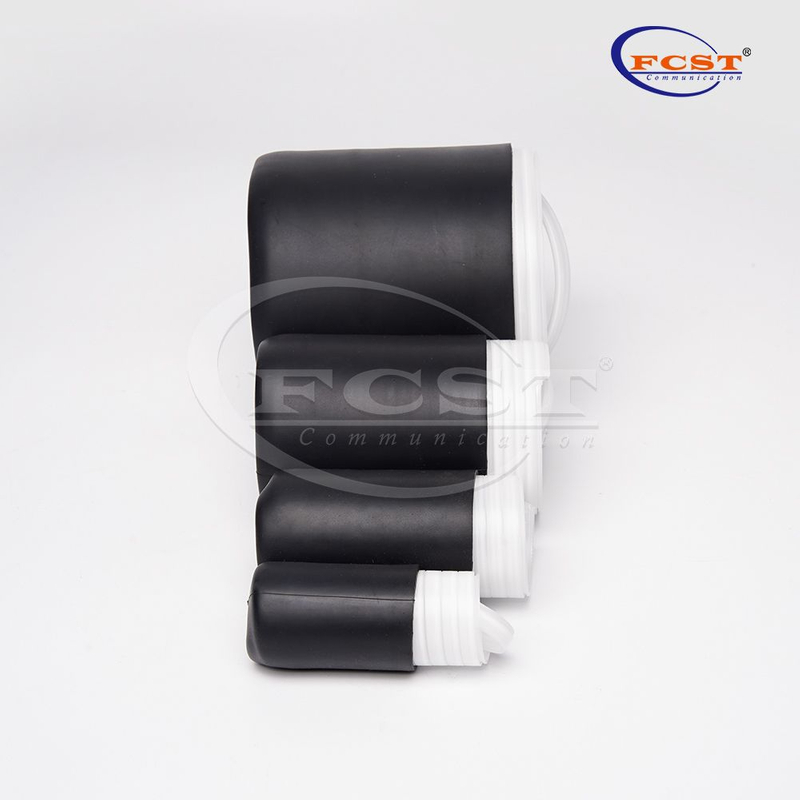

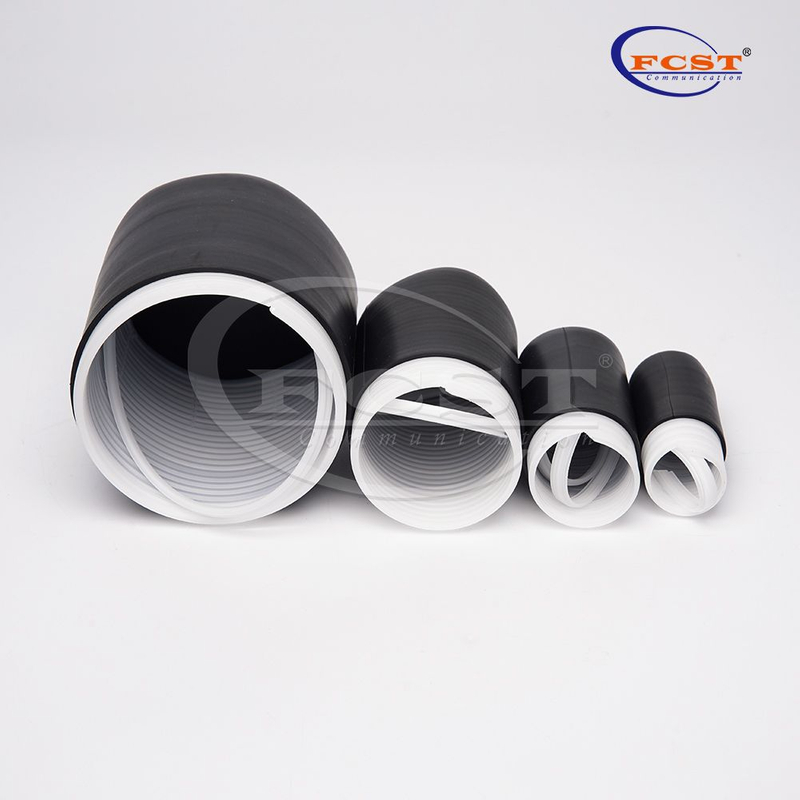

FCST-FM1/2/3/4 أغطية نهاية قابلة للتقلص على البارد تغلق بيئيًا وتحمي ميكانيكيًا أطراف الكابلات المكشوفة دون الحاجة إلى أدوات أو مواد لاصقة أو شريط. وهي عبارة عن أكمام مطاطية أنبوبية مغلقة يتم توسيعها وتحميلها على قلب قابل للإزالة في المصنع. عند وضعه على طرف كابل أو أي جسم أسطواني آخر، تتم إزالة القلب لتوفير ختم إيجابي، مما يحمي أطراف الكابل من الأضرار البيئية. من السهل تركيب وإزالة أغطية نهاية الكابلات الباردة بشكل نظيف. سواء تم شحنها من الشركة المصنعة، أو تخزينها في ساحة الكابلات أو معالجتها في خندق، فإن أطراف الكابلات الخاصة بك محمية من الرطوبة والتلوث والتآكل. أربعة تتوفر أغطية نهائية مختلفة لاستيعاب مجموعة متنوعة من الأحجام.
منتج dvantages
ل مقاومة للماء.
ل لا المصطكي أو الشريط المطلوب.
ل لا المشاعل أو الحرارة المطلوبة.
ل تركيب بسيط وسريع، لا توجد أدوات مطلوبة.
ل يستوعب حجم يتراوح من 11.6 ملم - 84.3 ملم.
ل الأختام محكمة، ويحتفظ بالمرونة والضغط حتى بعد سنوات طويلة من الشيخوخة والتعرض.
مواصفات المنتج
بناء | وصف |
مستوى الحماية | IP68 |
مادة | مطاط إي بي دي إم |
لون | أسود |
نسبة الانكماش | 2:1 |
طلب | الجهد المنخفض للخارجية والداخلية |
استخدام النطاق | 11.6-20.9 ملم، 15.9-30.1 ملم، 26.0-49. 2 ملم، 45. 5-84.3 ملم |
قوة الشد | 9.89 ميجا باسكال |
استطالة | 720% |
قوة المسيل للدموع | 38 كيلو نيوتن/م |
طلب | حزمة أنبوب المنتجات 、الدقيقة 、للكابل |
المقاومة البكتيرية | التعرض لمدة 28 يومًا دون نمو |
قوة عازلة | ASTMD149-75 @1.75 القيمة الأولية : 14.3 كيلو فولت/م |
بعد 7 أيام في ماء بدرجة حرارة 90 درجة مئوية : 11.1 كيلو فولت/م | |
امتصاص الرطوبة | 7 أيام في ماء بدرجة حرارة 90 درجة مئوية : زيادة الوزن بنسبة 3.2% |
24 ساعة في ماء بدرجة حرارة 90 درجة مئوية : زيادة الوزن بنسبة 1.3% |
اختبار الأداء
بناء | وصف | المعيار التنفيذي |
مستوى الحماية | IP68 | إيك 60529 |
قوة الشد | 9.89 ميجا باسكال | أستم د 421-75 |
استطالة | 720% | أستم د 412-75 |
قوة المسيل للدموع | 38 كيلو نيوتن/م | أستم د 624 |
المقاومة البكتيرية | التعرض لمدة 28 يومًا دون نمو | أستمج21 |
قوة عازلة | 14.3 كيلو فولت/م | ASTMD149-75 @1.75 القيمة الأولية |
11.1 كيلو فولت/م | بعد 7 أيام في ماء بدرجة حرارة 90 درجة مئوية | |
امتصاص الرطوبة | زيادة الوزن بنسبة 3.2% | 7 أيام في ماء بدرجة حرارة 90 درجة مئوية |
زيادة الوزن بنسبة 1.3% | 24 ساعة في ماء بدرجة حرارة 90 درجة مئوية |
طلب i nformation
مواصفة | FCST- FM1 | FCST- FM2 | FCST- FM3 | FCST- FM4 |
القطر الداخلي قبل الانكماش | 25 ملم | 35مم | 55مم | 90مم |
القطر الداخلي بعد الانكماش | 8مم (0. 315'') | 13مم (0. 512'') | 18مم ( 0.709'') | 38مم (1.496 بوصة) |
طول غير مريح | 50 ملم ( 1.969'') | 65مم ( 2.559'') | 72مم ( 2.835'') | 90 ملم ( 3.543'') |
طول مريح | 60 ملم ( 2.362'') | 75مم ( 2.953'') | 82مم ( 3.228'') | 100 ملم (3.937 بوصة) |
سمك مريح | 2.5 ملم (0.098 بوصة) | 2.7 ملم (0.106 بوصة) | 3.0 ملم (0.118 بوصة) | 3.0 ملم (0.118 بوصة) |
دقيقة. الحجم المطبق | 11.6مم (0.7 45بوصة) | 15.9مم ( 0.626'') | 26.0مم ( 1.024'') | 45.5مم (1.791 بوصة) |
الحد الأقصى للحجم المطبق | 20.9مم (0.82 3بوصة) | 30.1مم ( 1.185'') | 49.2مم (1. 937'') | 84.3مم (3.31 9بوصة) |
تطبيق المنتج والتثبيت
