تعليمات التثبيت
يجب تنفيذ بناء غرفة ثقب الاتصالات بشكل صارم وفقًا للمعايير ذات الصلة. اقرأ واتبع
جميع التعليمات والاحتياطات والتحذيرات الواردة في هذا المستند قبل استخدام المنتج. قد يؤدي عدم الامتثال لجميع التعليمات والاحتياطات والتحذيرات إلى إصابة شخصية أو أضرار في الممتلكات. لا تتحمل مجموعة FCST أي مسؤولية عن الأضرار الناجمة عن سوء استخدام المنتج.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

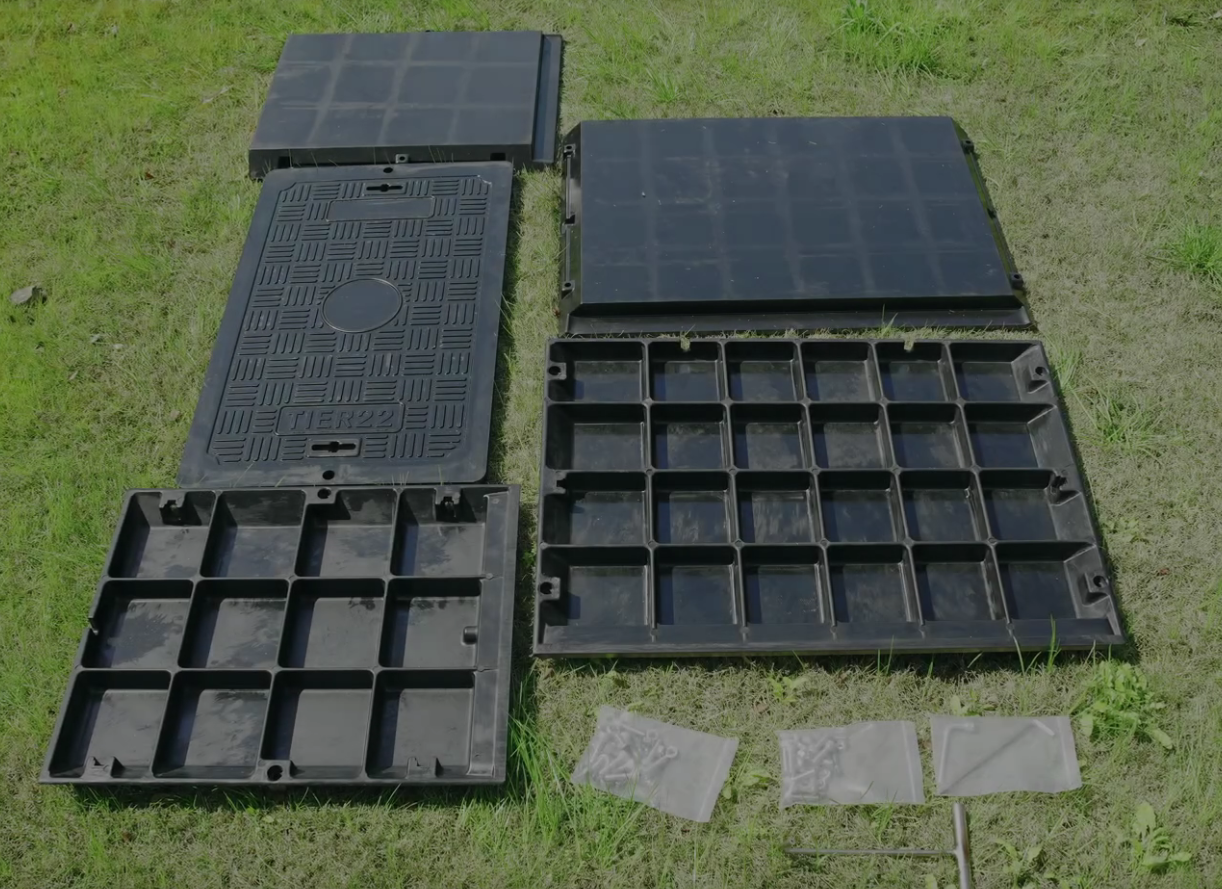

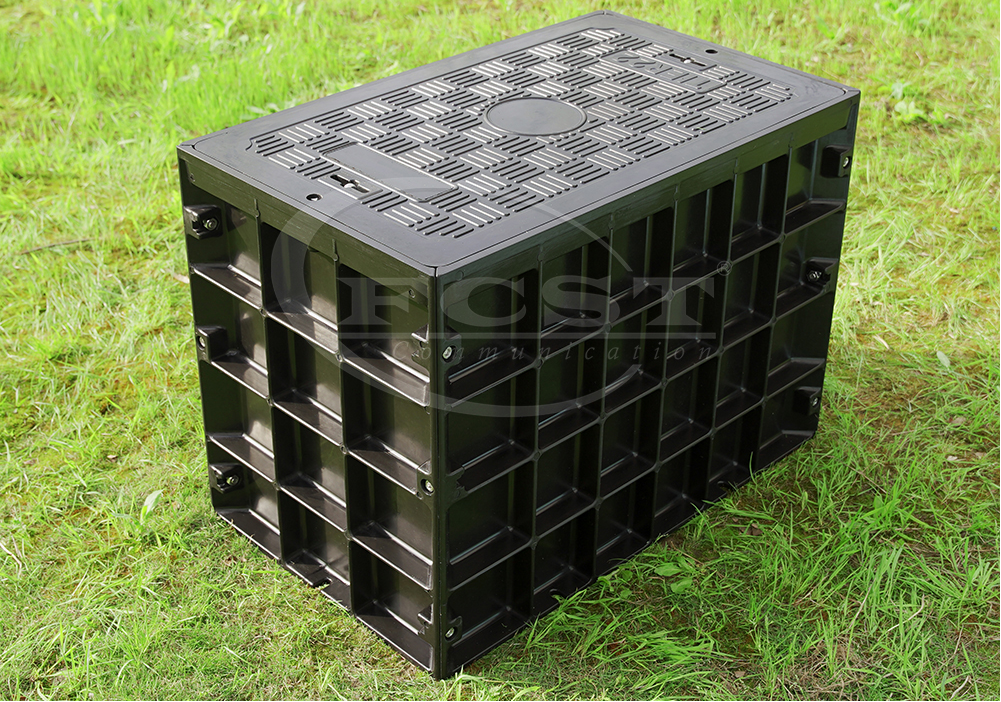

1. قم بإعداد ثقب الاتصالات البصرية للألياف ليتم تثبيته
قبل البدء في تثبيت المنتج ، تحتاج إلى إعداد مفتاح سداسي ، خطاف غطاء فتحة ، مفتاح غطاء فتحة ، وجع ، مسامير مطابقة.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

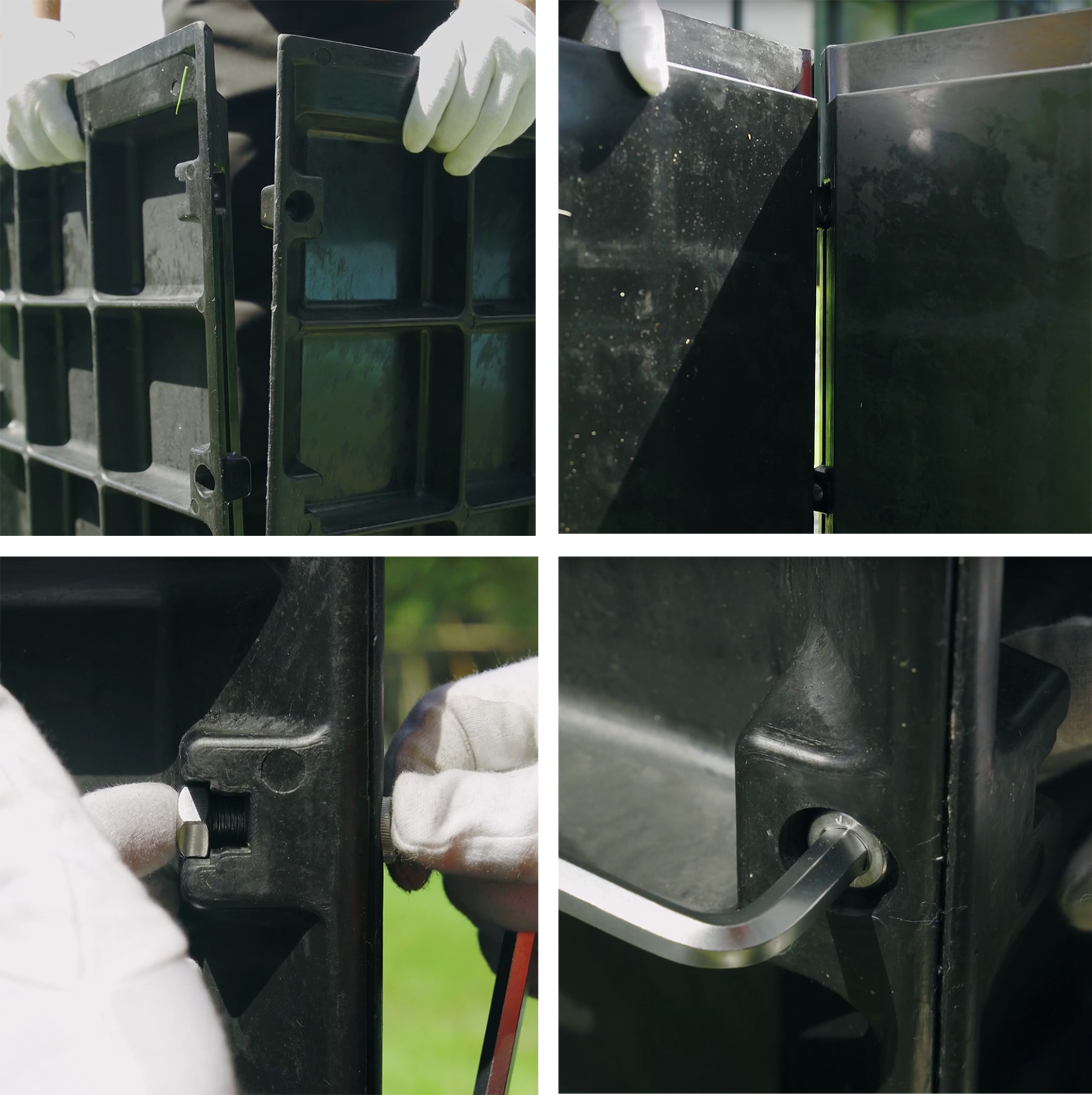

2. تثبيت لوحة غرفة الوصول FTTX
قم بتجميع الحواجز الأمامية والخلفية رأسياً (انتبه لمحاذاة الثقوب أثناء التجميع). بعد التجميع ، ضعي الجوز الفولاذ المقاوم للصدأ في الفتحة الثابتة ، ووضع الترباس الفولاذ المقاوم للصدأ في الجوز ، وقم بتشديده ب مفصل سداسي.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

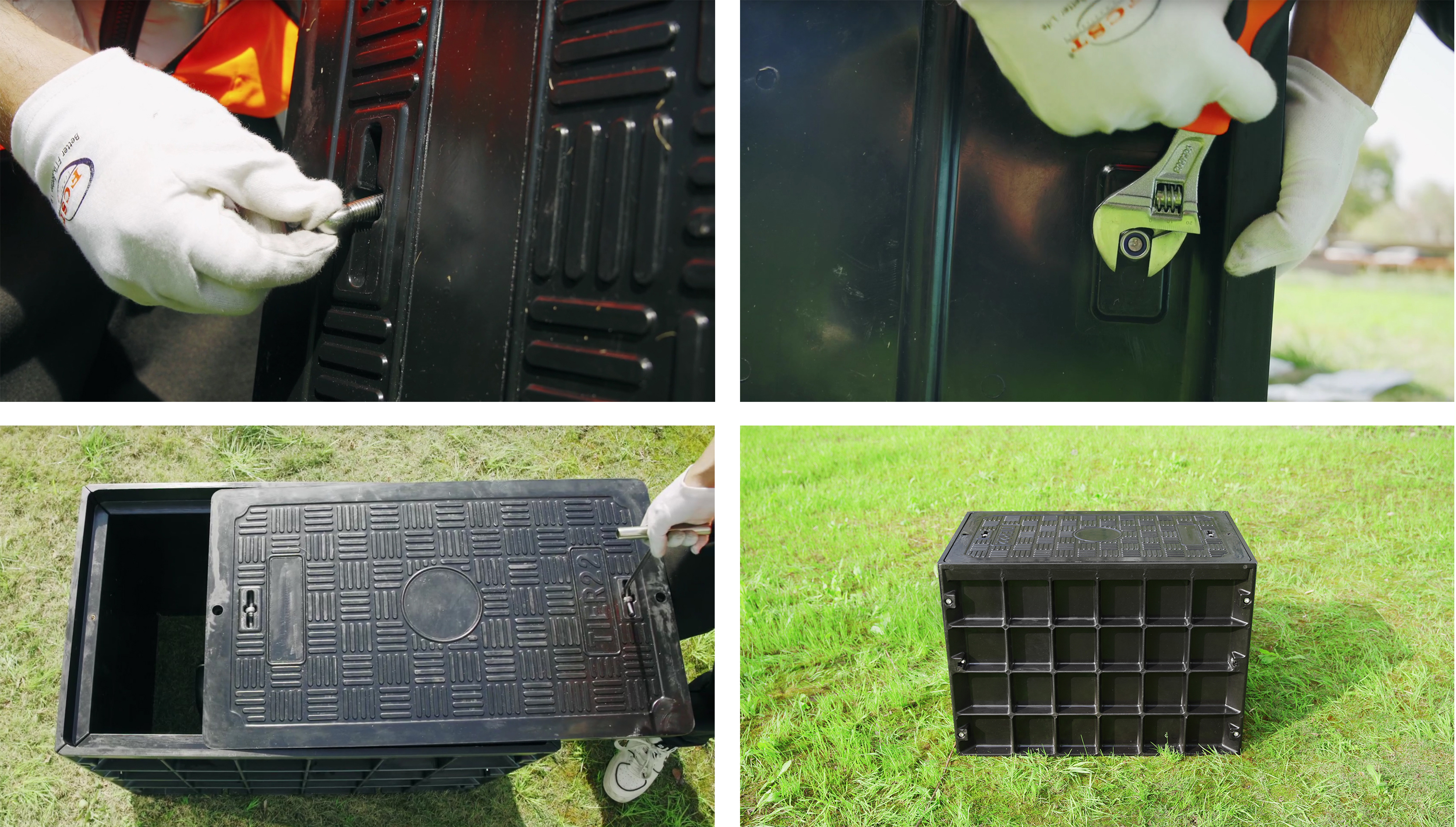

3. تثبيت غطاء غرفة العصر
قف على غطاء فتحة الفتحة في وضع مستقيم ، ضع الترباس المصنوع من الفولاذ المقاوم للصدأ الذي يأتي مع غطاء فتحة الفتحة في ثقب المسمار الأخدود ، وشد الجوز من الفولاذ المقاوم للصدأ مع مفتاح الربط ، ثم قم بتغطية الغطاء بخطاف غطاء الفتحة.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

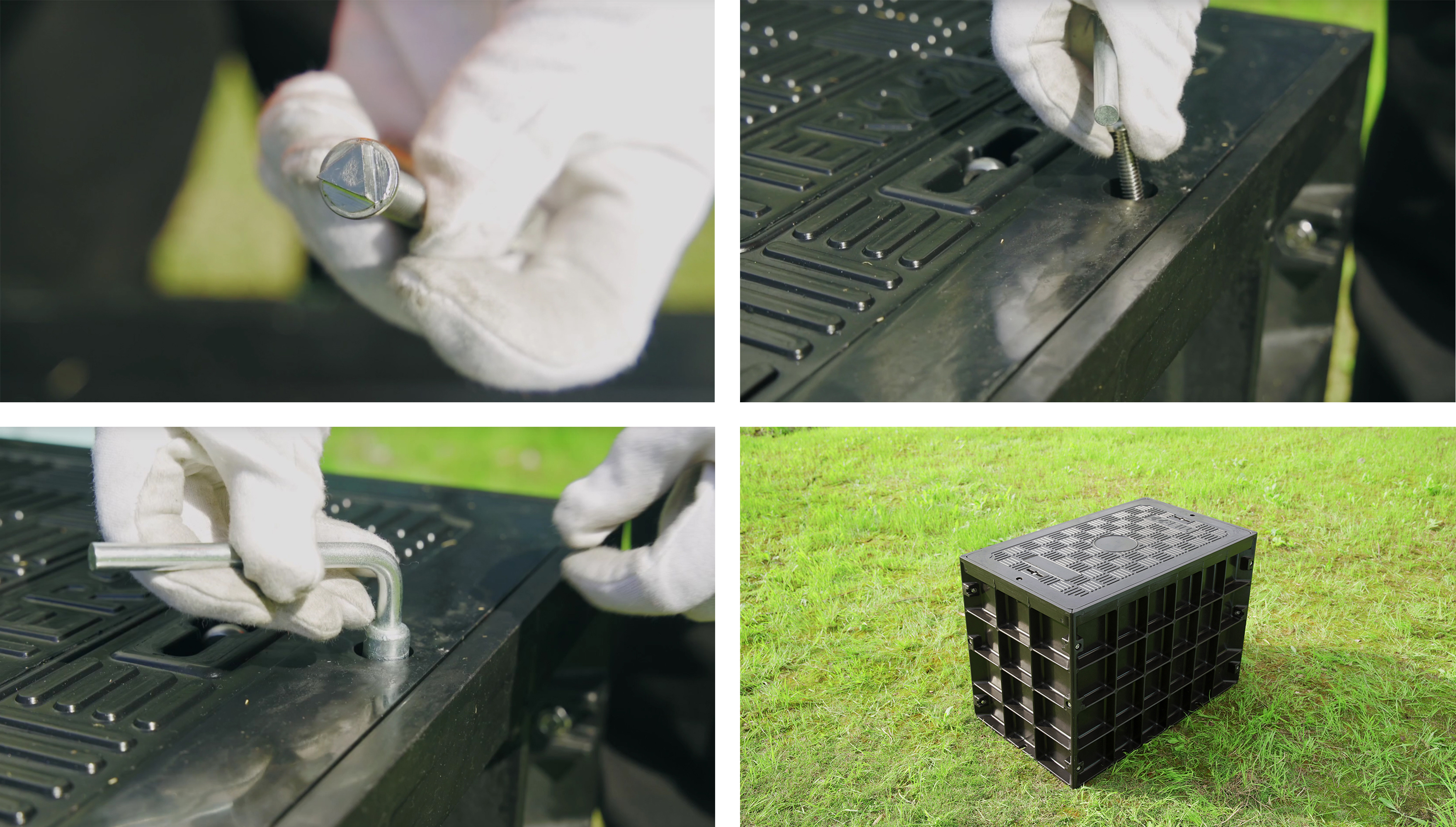

4. تركيب غرفة الوصول إلى القناة
أخرج براغي الفولاذ المقاوم للصدأ المضادة للسرقة الثلاثي ووضعها في فتحات المسمار غطاء فتحة. استخدم مفتاح غطاء فتحة الفتحة لإصلاح البراغيين الثلاثي.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

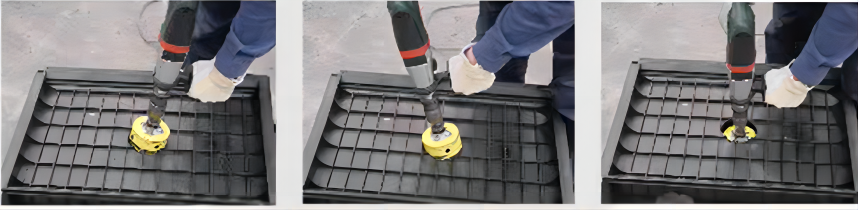

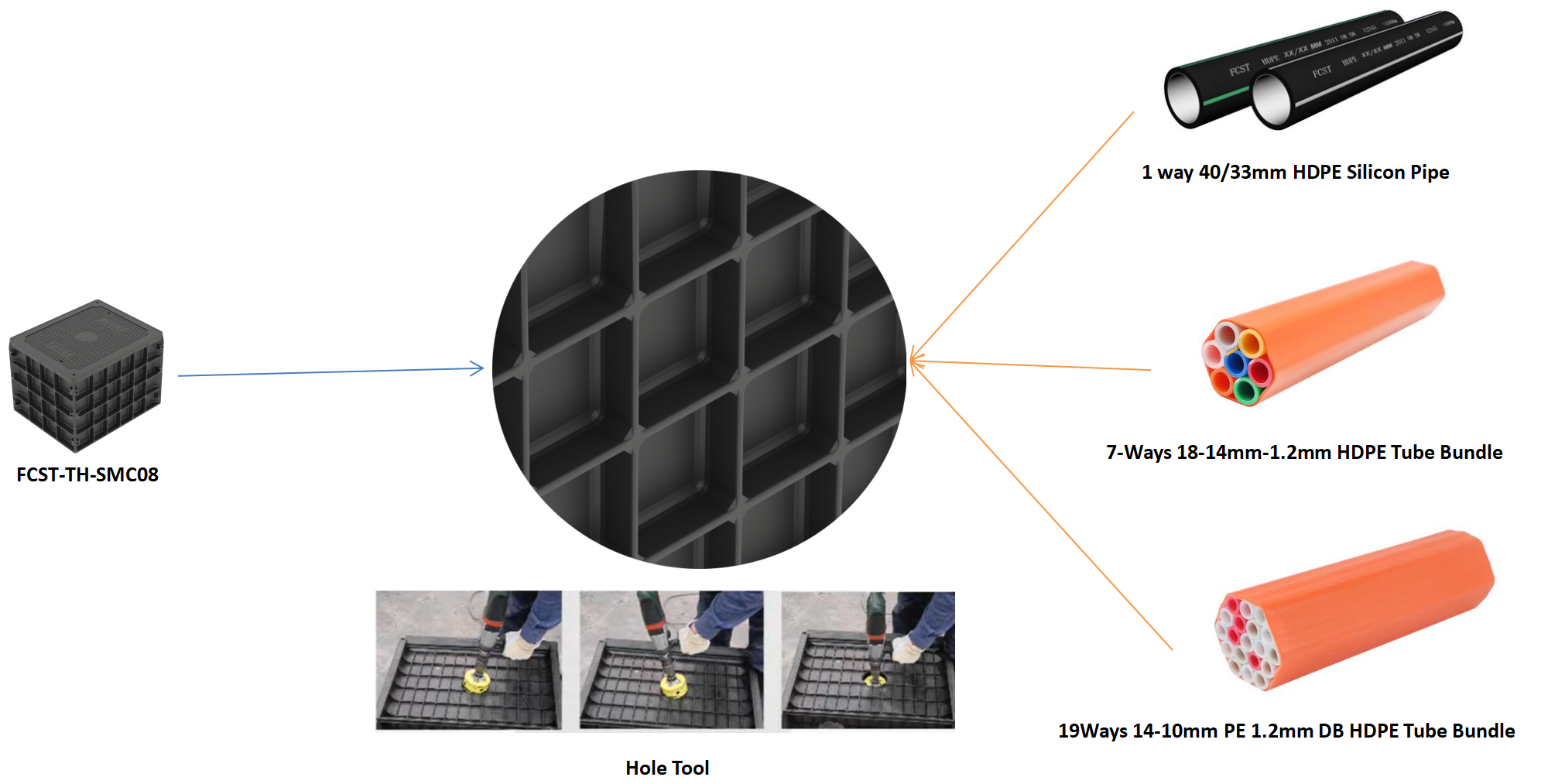

5. تثبيت ثقب
على كل جانب من المنتج. يمكن ضبط حجم فتحة الحفر في موقع البناء وفقًا للحجم الفعلي لأنبوب السيليكون HDPE/HDPE.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
عملية البناء
1. حفر قاع الطريق
قبل البناء ، حدد عمق قبو كابل الألياف المدفون ، حدد موقع البئر ، وكسر بنية الرصيف ، وحفر التربة ، وحافة الحفرة الأساسية باستخدام إزميل اصطناعي ، لضمان أن حافة حفرة الأساس نظيفة ، ناعمة ، صلبة.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2. صب الأسمنت
قم بتنظيف الجزء السفلي من حفرة الأساس ، وتسلل إلى القاع بالماء قبل أن تتدفق ، وصب طبقة من الخرسانة لمنع التسوية. أبعاد الحافة السفلية لغرفة الفتحة مع نسبة الطول إلى عرض الخرسانة هي 150 ملم وسمك 50-100 ملم.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
3. طبقة الحصى
يتم وضع الحصى على الخرسانة ، وسمك الحصى حوالي 50 مم ، وهو مريح للمياه في غرفة الفتحة للخروج.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4. التثبيت في غرفة فتحة
بعد تجميع الجسم الرئيسي لغرفة الفتحة ، ضعه في وضع الحفرة بسلاسة ، وضبط ارتفاع السطح العلوي للمقعد البئر ليتم تدفقه مع الارتفاع الأرضي.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
5.
حدد فتاحة فتحة السبائك المناسبة وفقًا لحجم الخيط المراد ترابطه في الجدار الجانبي لغرفة الفتحة ، ثم الخيط.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
6. الردم
ردم التربة المحفورة أو الرمال في حفرة البئر ، واستخدم آلة ترسة لتربة الردم. (انظر تركيب لارتفاع الردم المضغوط من الرسم التخطيطي الأرضي).
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
7. دب الخرسانة الثانوية
صب الخرسانة حول إطار غرفة الفتحة بحيث تكون الخرسانة في مستوى الأرض.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
نصائح سلامة البناء
يجب على موظفي البناء ارتداء خوذات السلامة وأقنعة الغبار أثناء التشغيل لضمان سلامتهم.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------
