FCST-TH-SMC04
FCST
تطبيق SMC Telecom Manole Ramber في ODN ODN Architecture (شبكة التوزيع البصري) ، شبكة التوزيع البصرية هي شبكة كبل بصرية FTTH تعتمد على معدات PON. دورها هو توفير قناة نقل ضوئية بين OLT و ONU.

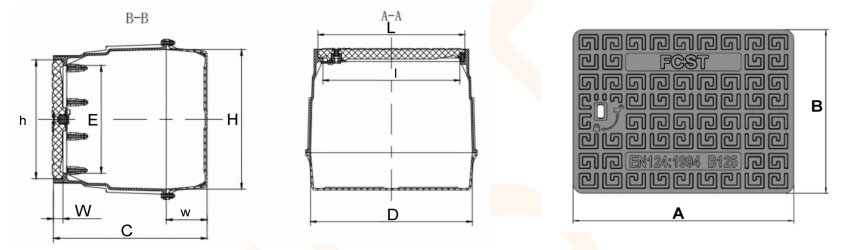

حجم المنتج
العلبة م أوديل | حجم العلبة | فتحة ج مقاس | الحد الأقصى e rror | درجة تحميل غطاء فتحة الفتحة | |||||||||
L | I | W | w | H | h | C | D | E | A | B | ±3 | B125 (12.5T) ينطبق على الرصيف ، و Bicyclelane ، ومواقف السيارات الصغيرة و وقوف السيارات تحت الأرض. | |
FCST-TH-SMC04 | 442 | 395 | 22.5 | 108 | 369 | 314 | 407 | 467 | 2φ5 | 424 | 314 | ||
مزايا المنتج
القدرة على تحمل :
تستخدم غرفة الوصول إلى الكابلات مادة مركب SMC عالية القوة وعالية الجودة ، والتي لها ميكانيكية جيدة
الخصائص ، بنية مستقرة ، ومقاومة التشوه. يمكن أن يصل الحمل المحوري إلى 100 كيلو نيوتن ، ويمكن أن يصل الحمل الجانبي إلى 40 كيلو نيوتن.
ل مقاومة التآكل:
تحتوي غرفة الاتصالات على مقاومة جيدة للتآكل الكيميائي (الحمض ، القلويات ، الملح ، المذيب العضوي ، إلخ) ، والاستخدام طويل الأجل في البيئة تحت الأرض.
L مقاومة لدرجة حرارة عالية ومنخفضة:
لا تحتوي غرفة الوصول على درجة حرارة تشويه حرارة عالية فحسب ، بل تحافظ أيضًا على أداء جيد في درجات حرارة منخفضة. يمكن استخدام غرفة الاتصالات لفترة طويلة عند درجة حرارة -40 ~ 100C.
L غير موصلية:
المنتج له عزل ممتاز ، ويمكنه الحفاظ على خصائص عازلة جيدة وموثوقية عالية في الترددات العالية.
L EASY ENTRONTING:
عملية التثبيت بسيطة ، ويمكن إكمالها عن طريق الإشارة إلى دليل التثبيت. لن يكون تثبيت المنتج
تتأثر بالمناخ ، ويمكن بناؤها طوال اليوم.
تكلفة لوجستية منخفضة :
يحتوي المنتج على بنية بسيطة ويمكن تقسيمها إلى أجزاء ، والتي تشغل مساحة أصغر أثناء النقل والتخزين ،
وهو مريح لنقل الحاويات.
L Long Service Life:
يتمتع المنتج بخصائص ممتازة لمكافحة الشيخوخة ، وحياة الخدمة المدفونة أكثر من 30 عامًا.

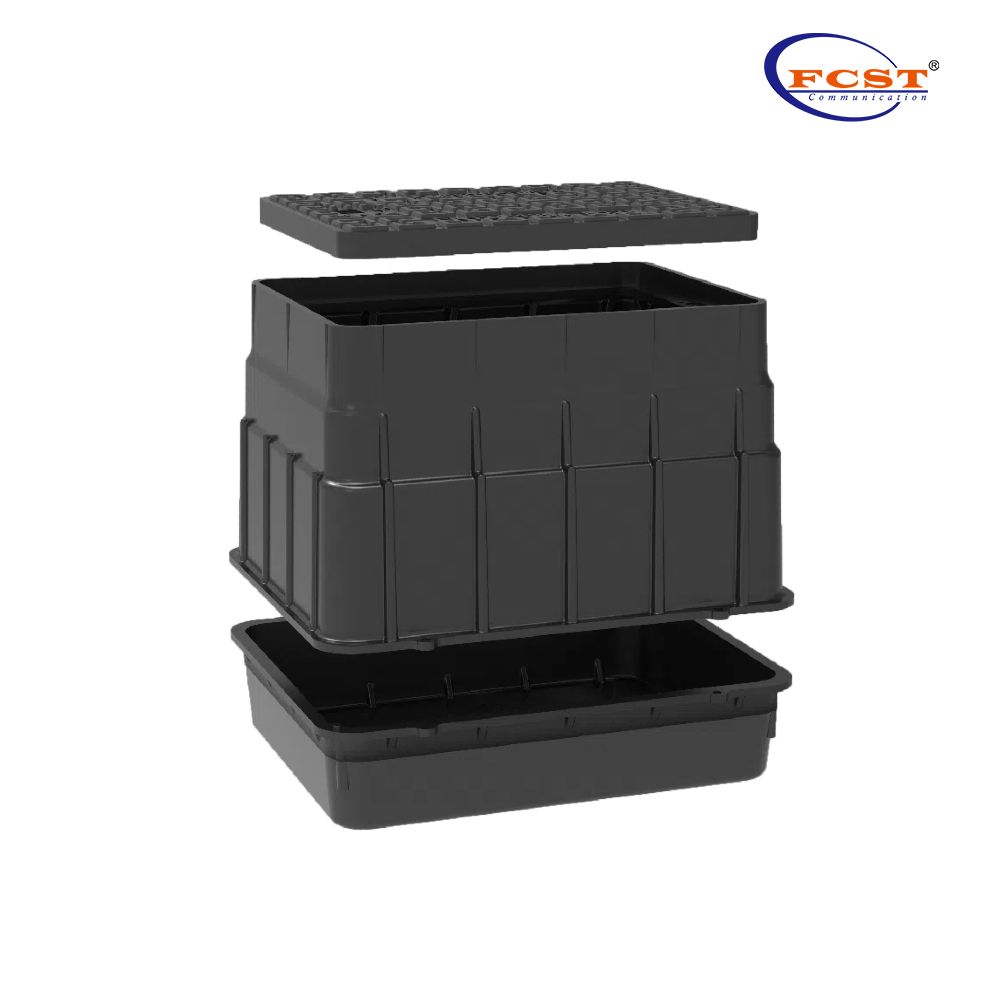

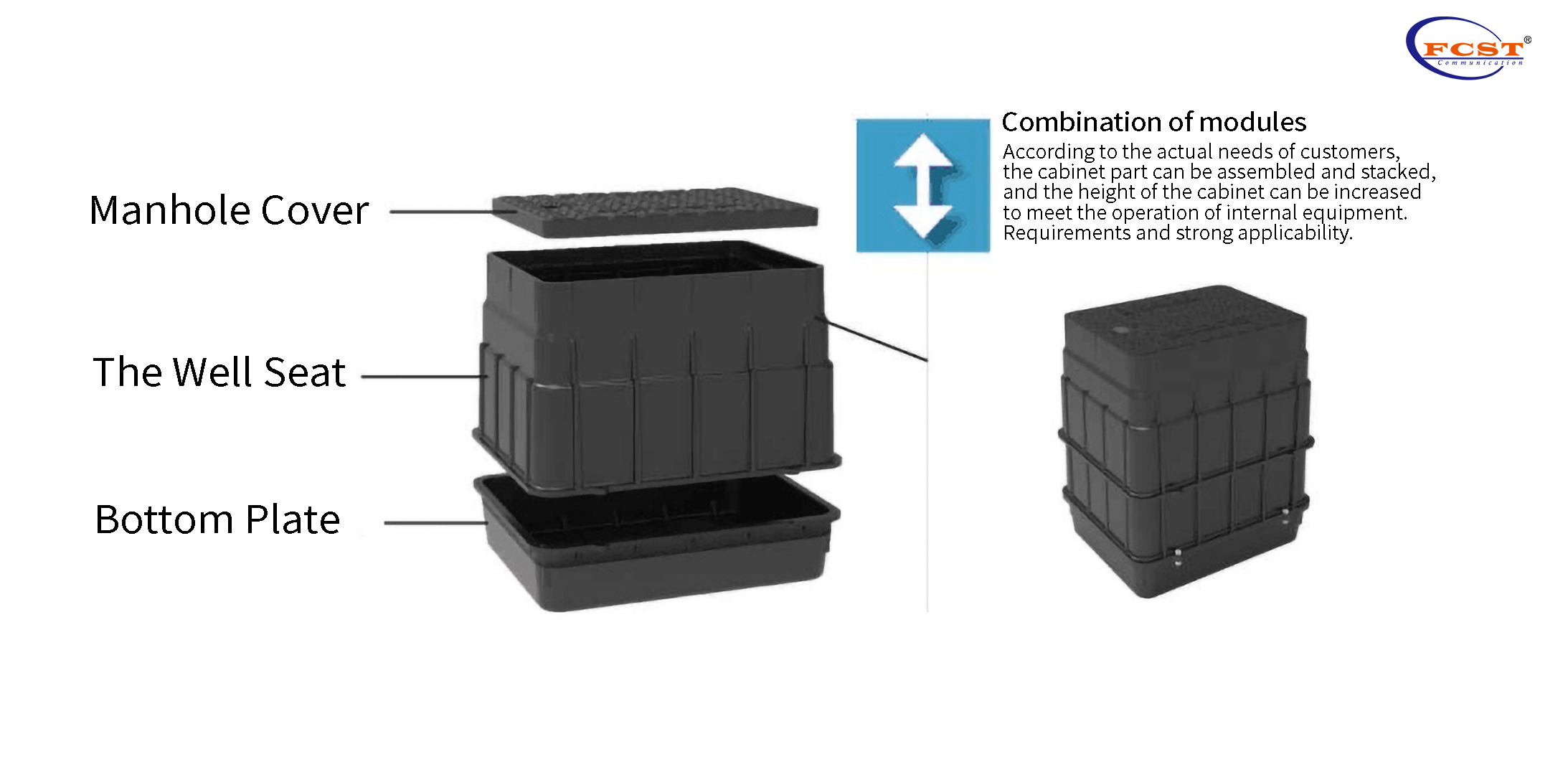

بنية المنتج
مواصفات المنتج
P roducts يتوافق مع معايير EN124: 1994.
الكيميائية r esistance p erformance
المواد الكيميائية | مركزة S Ulfuric A CID | s odium h ydroxide | s odium c horide |
اختبار ج onditions | غارقة في الحل المحدد لـ 48 ساعة | ||
نتائج الاختبار | لا يوجد تآكل واضح على السطح ، Qualityloss <1 ٪ | ||
الأداء الميكانيكي
أغراض | رقم قياسي | متطلبات | نتائج الاختبار |
قوة الشد | GB/T1447-2005 | ≥ 100mpa | 105mpa |
معامل الشد | GB/T1447-2005 | ≥ 10GPA | 11.8GPA |
قوة الانحناء | GB/T1449-2005 | ≥ 200mpa | 213MPA |
معامل الانثناء | GB/T1449-2005 | ≥ 10GPA | 11.3GPA |
تأثير المتانة | GB/T1451-2005 | ≥ 80kj/ | 90.8kj/ |
صلابة بار | GB/T3854-2005 | ≥50 | 56 |
تحميل الغرفة
نوع الغرفة | FCST-TH-SMC01 | FCST-TH-SMC02 | FCST-TH-SMC03 | FCST-TH-SMC04 |
تحميل الاختبار المحوري | 100kn | 100kn | 100kn | 100kn |
تحميل الاختبار الجانبي | 40kn | 40kn | 40kn | 40kn |
الأداء الحراري
أغراض | رقم قياسي | نتائج الاختبار |
درجة حرارة تشويه الحرارة | GB/T1634.2-2004 | > 200 ℃ |
قوة الانحناء | GB/T9979- 2005 (-40 درجة مئوية) | 265MPA |
معامل الانثناء | GB/T9979- 2005 (-40 درجة مئوية) | 1.43x10^(4) MPA |
معدل الاحتفاظ بقوة الانحناء | GB/T9979- 2005 (-40 درجة مئوية) | 124 ٪ |
معدل الاحتفاظ معامل الانثناء | GB/T9979- 2005 (-40 درجة مئوية) | 11.16 ٪ |
معامل التوسع الخطي | B/T2572-205 (26 ℃ ~ 100℃ ) | 1.66x10^(-5) |

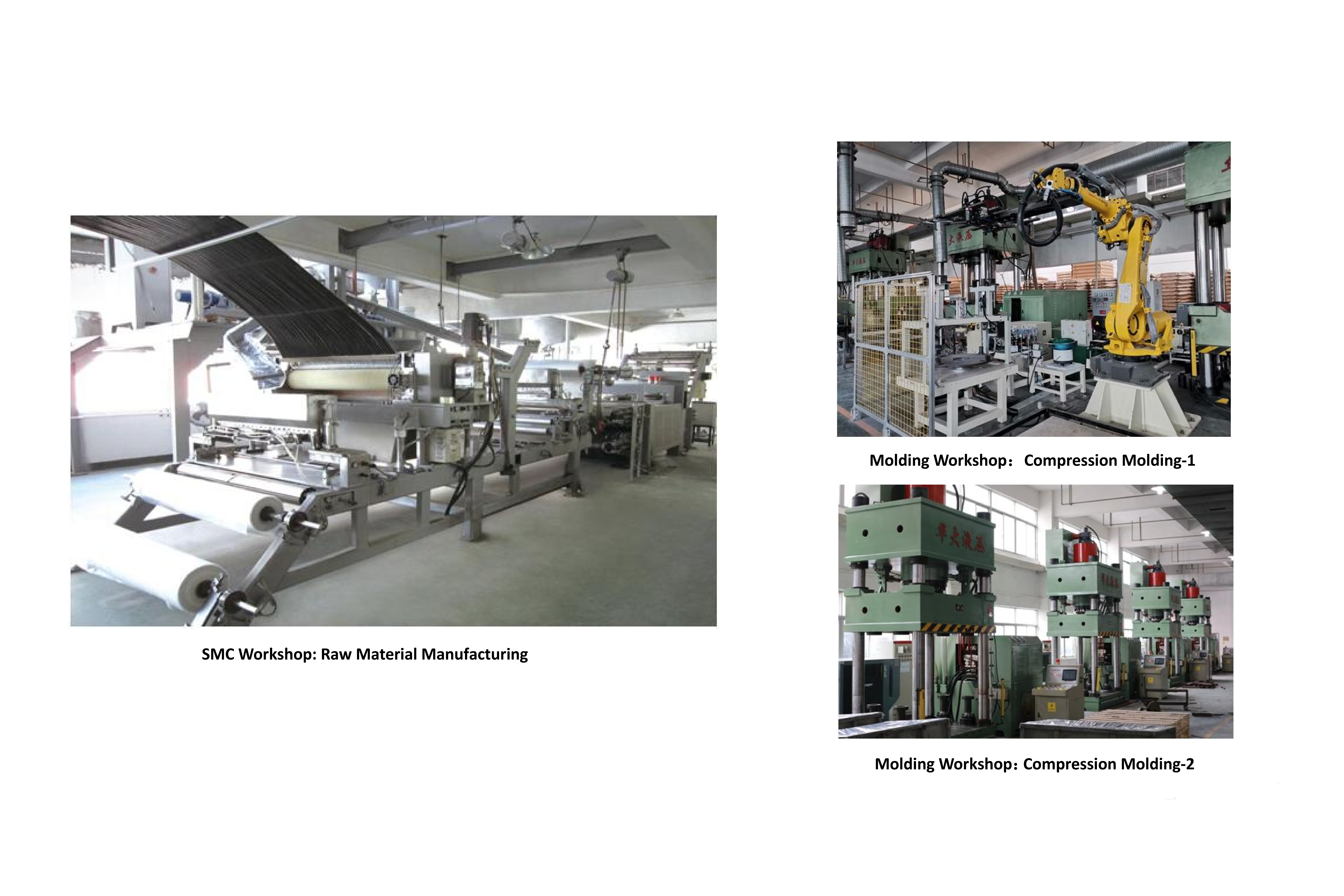

عرض خط الإنتاج
عرض خط الإنتاج

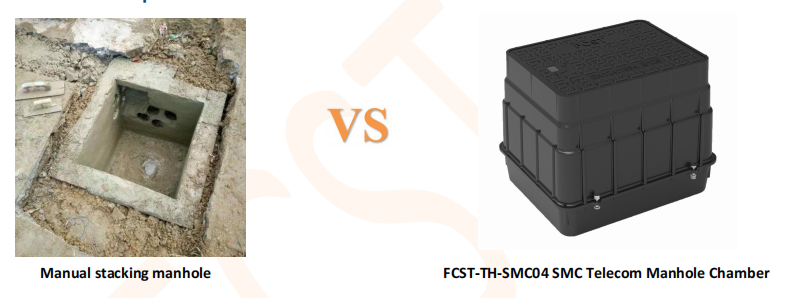

مقارنة الأداء الشامل
مقارنة ج ategory | أغراض | يدوي S. | SMC Telexom Manole غرفة | مقارنة nalysis |
الهندسة p erformance c omparison | الحرفية | مصنوع يدويًا في الموقع ، جودة لا يمكن السيطرة عليها | يتم استخدام راتنجات الجزيئات الكبيرة كمواد خام ، والإنتاج المسبق للمصنع ، وصبر الحقن لمرة واحدة ، وجودة مستقرة ويمكن التحكم فيها. | عملية إنتاج فتحة SMC أكثر تقدماً ، والجودة أكثر استقرارًا وموثوقية. |
ظروف البناء | الطوب الاصطناعي ، يتأثر بالمناخ والبيئة فترة البناء (مثل المطر ، ارتفاع درجة الحرارة ، البرد الشديد) | لا تتأثر بأي مناخ أو بيئة | يمكن بناء فتحة SMC طوال اليوم | |
المادة P erformance | لا تقاوم التآكل الحمضي والقلوي | مقاومة للتآكل الحمضي والقلوي | مادة SMC لديها مقاومة أفضل للحمض والقلويات والملح. | |
اتصال M ethod | اتصال جامد ، من السهل السقوط والتسرب. | اتصال مرن ، تسوية موحدة مع خط الأنابيب. | تعتبر طريقة اتصال Manole SMC أكثر ملاءمة للحفاظ على نظافة غرفة البئر وليس من السهل التسرب. | |
يحافظ على | الصيانة غير النظامية والانسداد المتكرر. | صيانة بسيطة | من السهل الحفاظ على فتحة SMC ، لا حاجة لتنظيف الأحجار الهشة ، الطوب ، الحطام ، إلخ. | |
خدمة ل ife | متوسط عمر الخدمة 5-10 سنوات | ليس من السهل الانهيار ، والبناء آمن ، وعمر الخدمة لا تقل عن 30 عامًا | حياة مادة SMC نفسها هي ≥30 سنة | |
الاقتصادي | عدد عمال البناء | 20 | 2 | SMC Janhole ينقذ المخاض |
قضاء أيام | يومين | نصف اليوم | SMC Janhole يوفر الوقت | |
تكلفة شاملة | عالي | قليل | فترة بناء فتحة SMC قصيرة ، مما يوفر الكثير من العمل | |
P Rospect | استخدام الموارد | استهلاك الموارد والموارد المائية والأراضي الخصبة التي تلوث البيئة | حماية البيئة وتوفير الطاقة ، وتوفير الأراضي ، وتوفير المياه ، وتوفير المواد ، وقابلة لإعادة التدوير | SMC مانول توفير الطاقة وحماية البيئة |
اتجاه التنمية | تدمير البيئة ، وموارد النفايات ، والخروج من السوق | تركز الدولة على تعزيز مواد البناء الجديدة لتوفير الطاقة وصديقة للبيئة | يتوافق SMC Manole مع التنمية المستدامة للبلاد | |
ملخص | إن بناء الآبار اليدوية المدفونة SMC مرنة وفعالة ، مع تكنولوجيا البناء البسيطة ، وحماية البيئة وتوفير الطاقة ، و Lon G Service. | |||

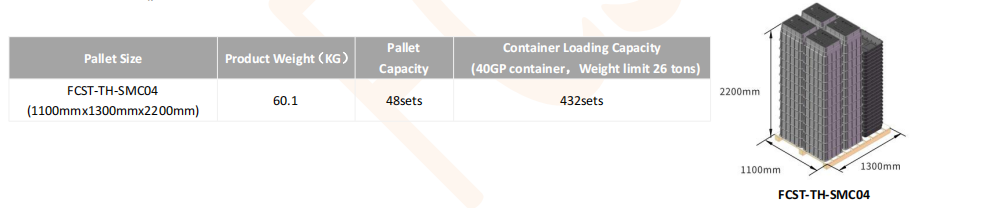

التعبئة والنقل
وصف التعبئة
نظرًا للخصائص الهيكلية للمنتج ، يمكن اختيار عبوة المصنع وفقًا للاحتياجات الفعلية للعملاء ومسافات النقل وطرق النقل.
التفكيك والنقل
بنية المنتج بسيطة وسهلة التفكيك ، ويمكن تقسيم جميع المكونات إلى أجزاء منفصلة ، وهي مكدسة وتجميعها. إنها تحتل مساحة صغيرة ، وتكلفة نقل منخفضة ، وتفكيك وتجميع أكثر مواتية لاستقرار المنتج ، فهي مريحة للنقل وأضرار البضائع صغيرة.

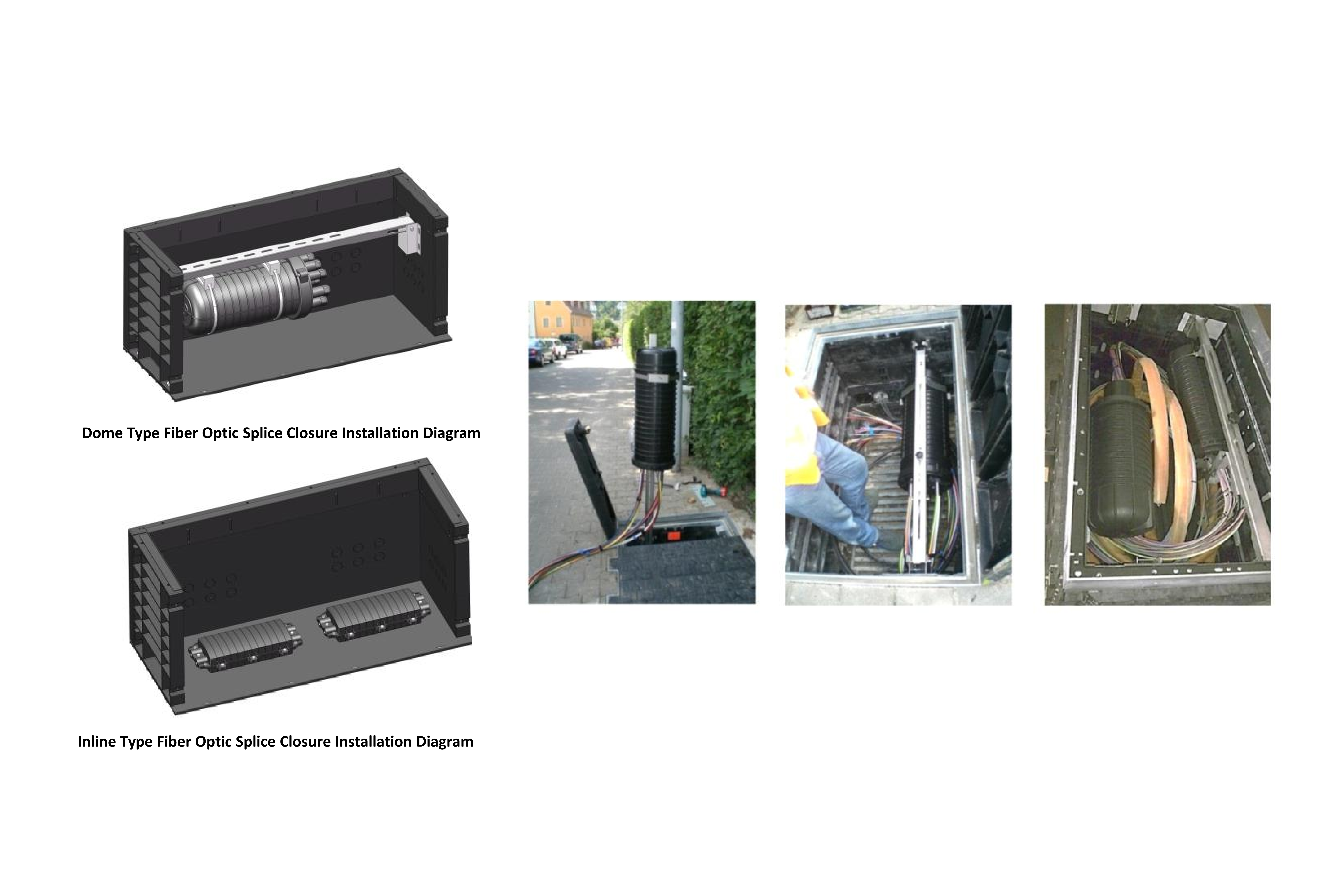

تطبيق المنتج
