فواصل بصرية غير متساوية للحل الموصل مسبقًا

في طوبولوجيا الشبكة الضوئية، يساعد ظهور المقسمات الضوئية المستخدمين على زيادة أداء الشبكة إلى الحد الأقصى. الفاصل البصري هو جهاز بصري سلبي يمكنه تحليل الإشارة الضوئية إلى مخرجات إشارة ضوئية متعددة، بما في ذلك طرف أو طرفي إدخال ومحطات إخراج متعددة. عندما يحتاج نظام الشبكة الضوئية إلى اقتران الإشارات الضوئية وتوزيعها، يمكن استخدام المقسمات الضوئية لتحقيق ذلك.

الفاصل البصري عبارة عن مكون بصري سلبي يقوم بتقسيم إشارات الفيديو والصوت/البيانات للوصلة الهابطة إلى ONTs لمستخدمي N، ويرسل إشارات الصوت/البيانات للوصلة الصاعدة إلى OLT. يمكن تقسيم الفواصل الضوئية وفقًا للتقنية: فواصل بصرية مدببة مدمجة (FBT-Fused Biconical تفتق) والمقسمات الضوئية للطاقة ذات الدليل الموجي البصري المستوي (دوائر الموجات الضوئية المستوية PLC). وفقا لنسبة الانقسام، يمكن تقسيمها إلى نسبة تقسيم متساوية ونسبة تقسيم غير متساوية.

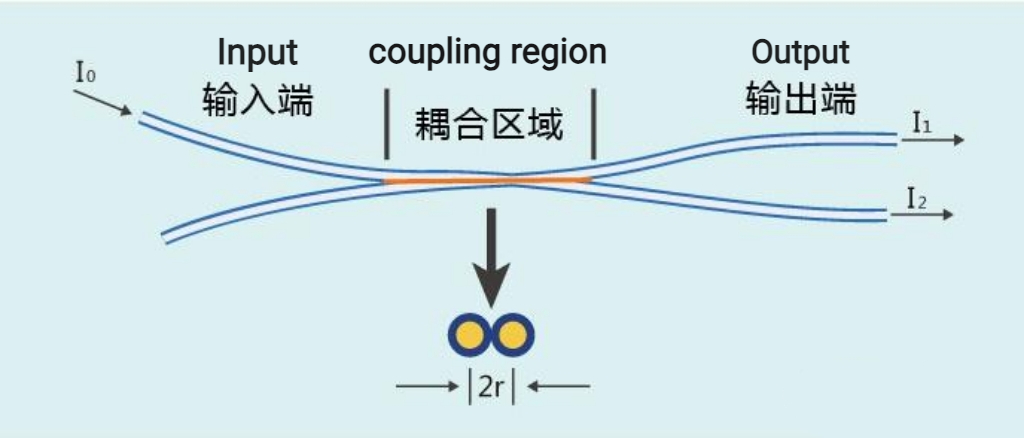

أ. تقنية الانصهار المستدق

قم بتجميع اثنين أو أكثر من الألياف الضوئية معًا، ثم قم بدمجها وتمديدها على آلة مستدقة، وراقب التغيرات في نسبة الانقسام. بعد أن تصل نسبة الانقسام إلى المستوى المطلوب، يتم الانتهاء من الدمج والتمدد.

ب. تقنية الدليل الموجي البصري المستوي

استنادًا إلى تقنية التكامل البصري، يتم استخدام عملية أشباه الموصلات لإنتاج أجهزة فرعية للدليل الموجي البصري. اكتملت وظيفة التفرع على الشريحة. يمكن تحقيق ما يصل إلى 1x32 تفرعًا على شريحة واحدة، ومن ثم يتم اقتران طرفي الإدخال والإخراج وتعبئتهما على طرفي الشريحة. مجموعة الألياف الضوئية متعددة القنوات. للحصول على تفاصيل حول مزايا وعيوب التقنيتين، يرجى الاطلاع على المقالة نوع الفاصل البصري: مقارنة بين FBT Splitter و PLC Splitter.

عندما يتم نقل الإشارات الضوئية في الألياف الضوئية أحادية الوضع، لا تتركز الطاقة الضوئية بشكل كامل في القلب ويتم نشر كمية صغيرة من الطاقة الضوئية بالقرب من غلاف الألياف. بشكل عام، عندما تكون المسافة الأساسية بين ليفين بصريين قريبة بدرجة كافية، يمكن للإشارة الضوئية المرسلة في ألياف بصرية واحدة أن تدخل إلى الألياف الضوئية الأخرى، أي أنه يمكن إعادة توزيع الإشارة الضوئية في الألياف الضوئية، وهذا هو سبب الأصل من الفاصل البصري.

PLC Splitter هو جهاز توزيع الطاقة الضوئية ذو الدليل الموجي المتكامل يعتمد على ركيزة الكوارتز. إنه يتميز بخصائص الحجم الصغير، نطاق الطول الموجي الواسع للتشغيل، الموثوقية العالية، والتوحيد الجيد لتقسيم الضوء. إنها مناسبة بشكل خاص للاتصالات في الشبكات الضوئية المنفعلة (EPON، GPON، إلخ.) كما أنها تنفذ تقسيم الإشارة الضوئية للمكاتب المركزية والمعدات الطرفية، وتوفر مجموعة كاملة من منتجات 1×N و2×N، وتخصيص المقسمات الضوئية المناسبة لمختلف المناسبات ومتطلبات نسبة التقسيم المختلفة للعملاء.

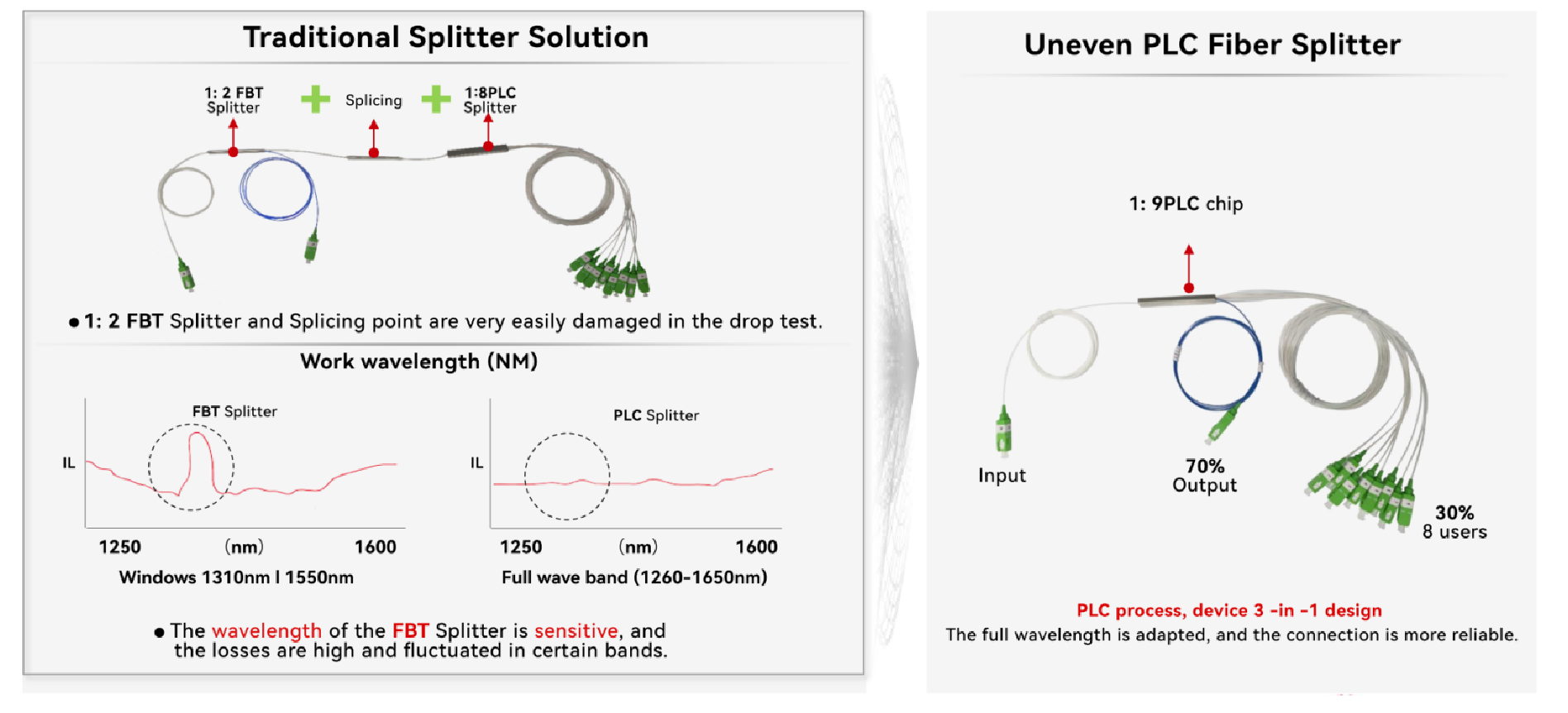

الشكل 3-اعتماد جهاز تقسيم الألياف PLC غير المستوي لتوفير موارد الألياف

جهاز تقسيم PLC غير المتوازن هو جهاز متكامل ثنائي في واحد تم تطويره استنادًا إلى منصة تقنية دليل الضوء المستوي (PLC) التي تحتوي على شعاع ذو نسبة غير متساوية ووظائف شعاع ذات نسبة متساوية. هذا الجهاز يعادل مقسم شعاع غير متساوي. يتم دمج وظائف المقرنة والمقسم المتساوي في جهاز واحد.

يعتبر جهاز تقسيم الألياف PLC غير المستوي مكونًا بصريًا أساسيًا مهمًا لتحقيق ذلك محلول موصل مسبقًا. مزايا حل الشبكات الضوئية ذات النسبة غير المتساوية هي كما يلي:

من خلال استخدام تقنية التقسيم غير المتساوي، يمكن استخدام الكابلات الضوئية أحادية النواة/ثنائية النواة لاستبدال الكابلات الضوئية ذات 12 أو 24 مركزًا لتوصيل صناديق توزيع الألياف الضوئية المتعددة على التوالي، مما يوفر كمية كبيرة من موارد الألياف الضوئية وخفض التكاليف . علاوة على ذلك، فإن الجمع بين تكنولوجيا ما قبل الاتصال على أساس الكابلات الضوئية أحادية النواة/ثنائية النواة يمكن أن يزيل العمل الأصلي المتمثل في تجريد الألياف الضوئية في صندوق توزيع الألياف، وتفريغ الكابلات الضوئية وربطها وإدارتها، ويمكن أن يحسن كفاءة بناء الكابلات الضوئية. صندوق توزيع الألياف بحوالي 70%.

في الوقت الحاضر، يتم استخدام نسب تقسيم الضوء 30%+70% و15%+85% بشكل شائع في السوق ولها خسارة أقل.

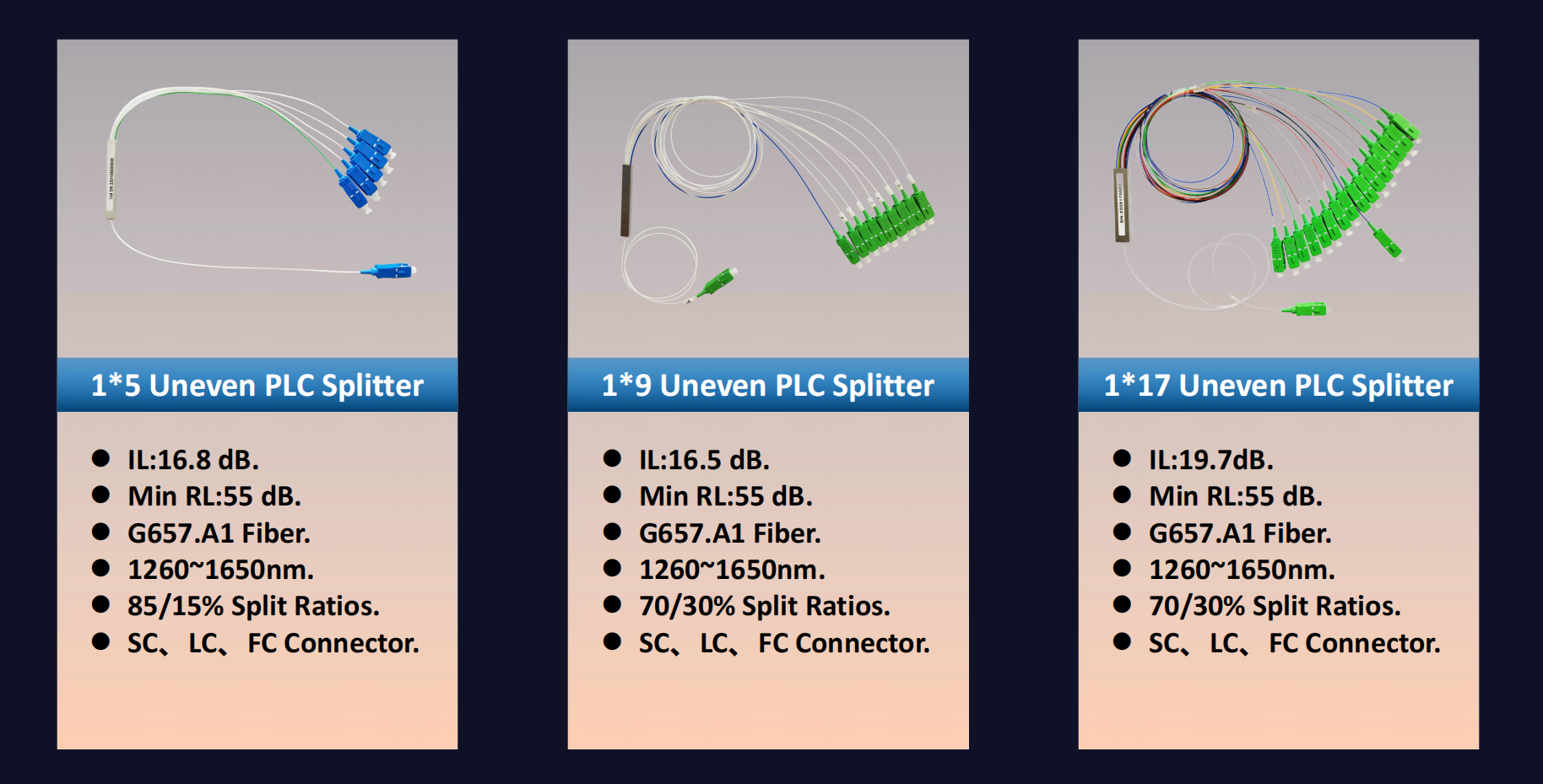

الشكل 4-منتج فاست كونيكت جهاز تقسيم الألياف PLC غير المتوازن
