باعتبارها أحد موارد البنية التحتية للاتصالات، تلعب خطوط أنابيب الاتصالات دورًا مهمًا في التطور السريع للمعلومات اليوم شبكات الاتصالات. يستمر حجم شبكات اتصالات المشغلين في التوسع، ويستمر تطوير خدمات الاتصالات في التنوع. وعلى وجه الخصوص، كشف الطلب المتزايد على موارد الكابلات الضوئية للخدمات الجديدة التي تمثلها شبكة الجيل الخامس تدريجيًا عن النقص في موارد الشبكة الحالية، وهو ما ينعكس في خطوط أنابيب الاتصالات كثقوب الأنابيب. هناك نقص في الموارد، فكيف يتم نشر الكابلات الضوئية الجديدة؟

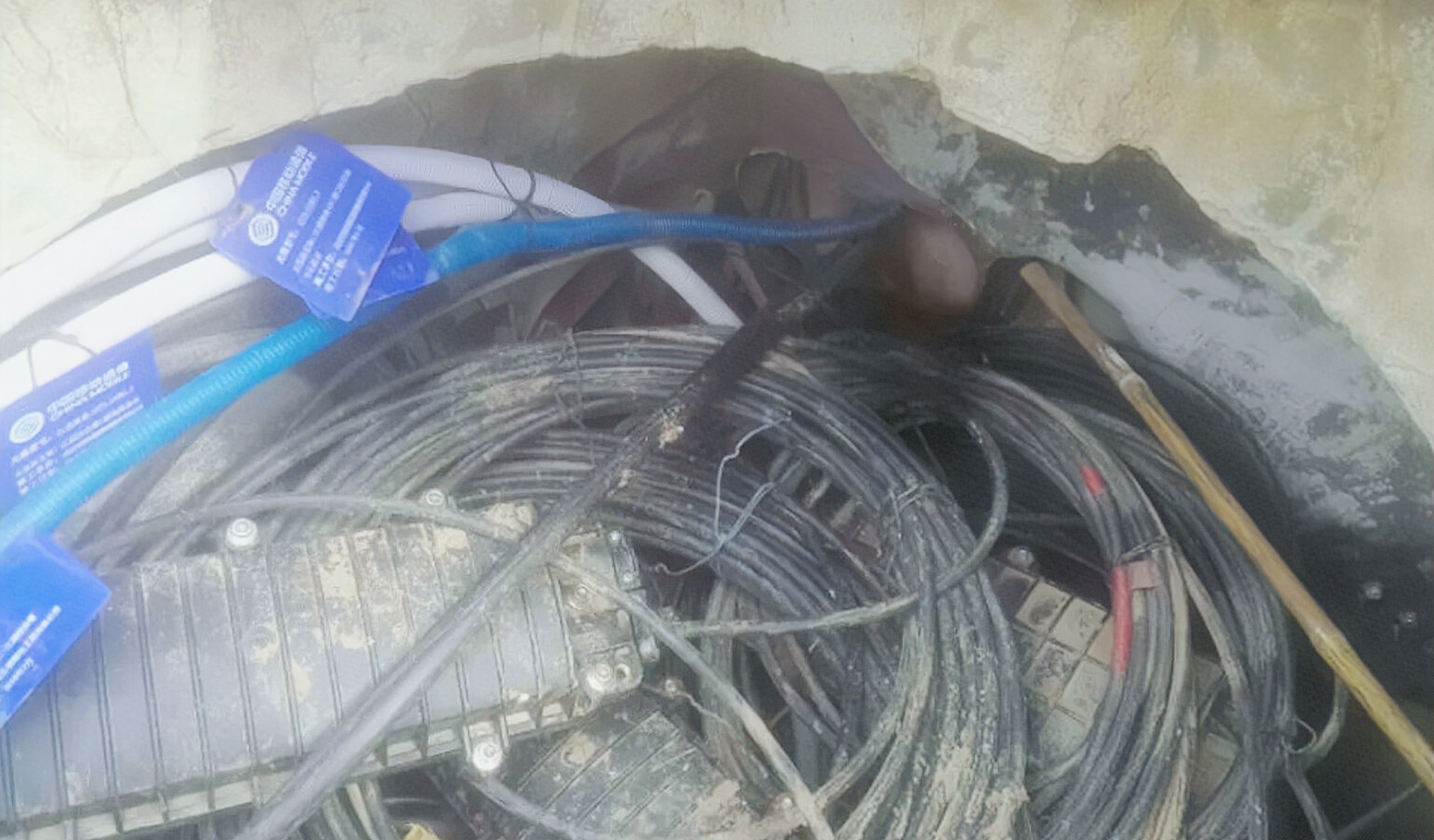

يقيس مؤشر 'معدل إشغال ثقب الأنابيب' استخدام موارد ثقب الأنبوب في جزء معين من خط الأنابيب. في الوقت الحاضر، يتجاوز معدل إشغال فتحات الأنابيب في العديد من الطرق 90%، بل إن بعض أقسام الطرق تصل إلى 100%. من الصعب إضافة كابلات ضوئية جديدة إلى فتحات الأنابيب الموجودة، ومن الملح تقليل معدل إشغال فتحات الأنابيب في خطوط الأنابيب الحالية. فيما يلي بعض الطرق لتقليل إشغال فتحة الأنبوب.
1. استخدم Textile Sأنابيب فرعية

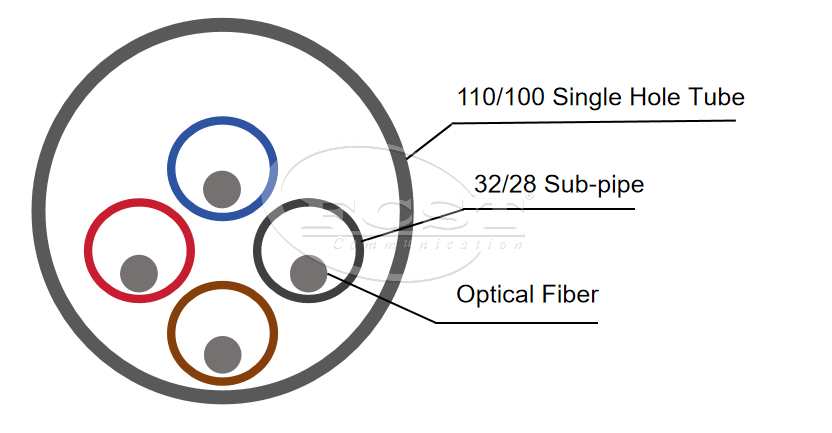

تتضمن مجموعة الأنابيب لخطوط أنابيب الاتصالات تحت الأرض عمومًا بعض الأنابيب ذات الفتحة الواحدة بقطر داخلي يبلغ حوالي 100 مم أو 90 مم. عند وضع الكابلات الضوئية في أنبوب ذو فتحة واحدة، يجب وضع أنابيب فرعية بلاستيكية متعددة لتحسين استخدام فتحة الأنبوب. عادةً ما يتم وضع أربعة أنابيب فرعية مقاس 32 مم/28 مم في أنبوب بفتحة واحدة بقطر داخلي 100 مم، ويتم وضع كابل ضوئي في كل أنبوب فرعي. بهذه الطريقة، يمكن وضع أربعة كابلات ضوئية في أنبوب بفتحة واحدة بقطر داخلي 100mm.
ومع ذلك، في هذه الحالة، فإن معدل استخدام المقطع العرضي للأنبوب ذو الفتحة الواحدة (Σ منطقة المقطع العرضي للكابل/مساحة المقطع العرضي للأنبوب ذو الفتحة الواحدة) منخفضة جدًا، حوالي 10% فقط. من أجل الاستفادة الكاملة من موارد ثقب الأنابيب. عادة ما تكون الأنابيب الفرعية النسيجية عبارة عن أنابيب فرعية ناعمة على شكل شريط مخيطة من شبكة من البوليستر والنايلون تتميز بمعامل احتكاك منخفض وتحتوي على حبل جر.

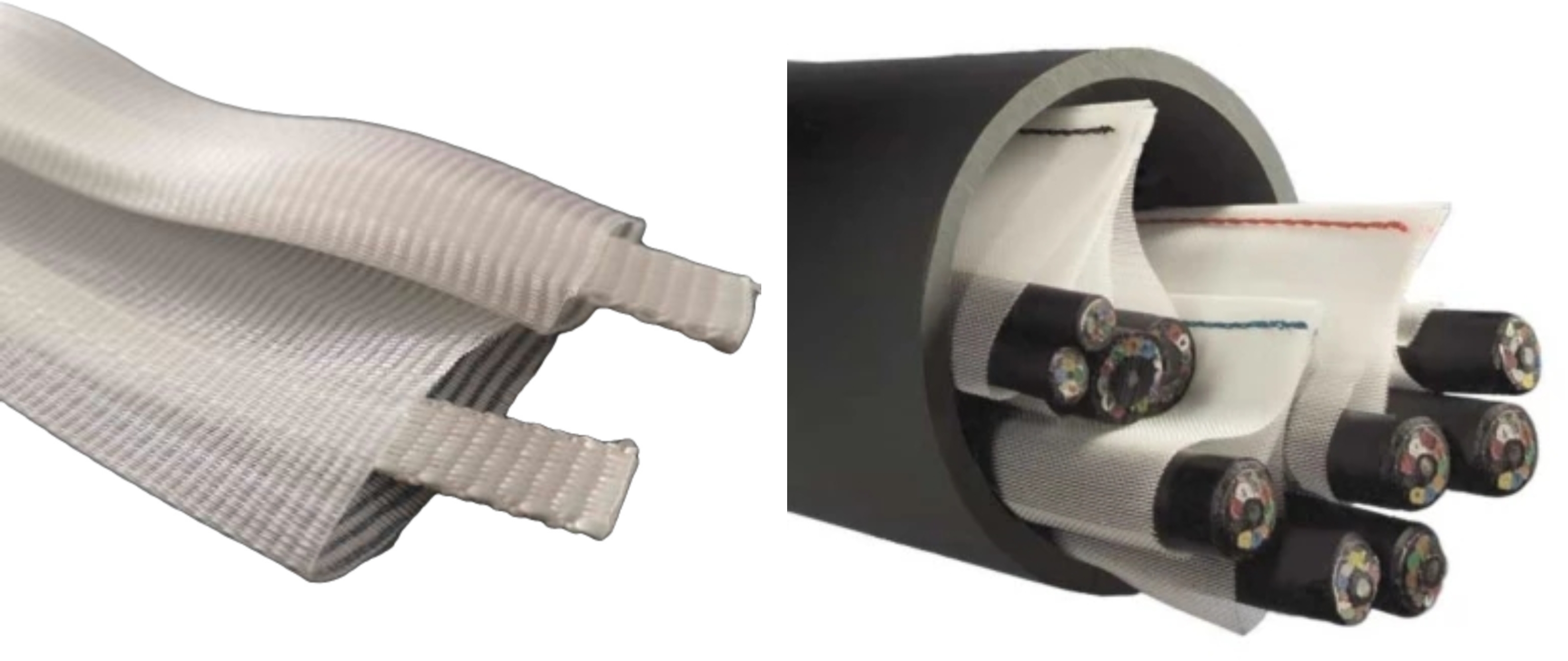

تسمى الأنابيب النسيجية الفرعية التي يتم إدخالها في وقت واحد بالحزام. كل أنبوب فرعي من النسيج لديه 3 مجموعات مختلفة، واحدة بفتحة واحدة، واحدة بفتحتين، وواحدة بثلاثة فتحات، والتي يمكن أن تستوعب 1، 2، و3 كابلات ضوئية على التوالي. يمكن أن يؤدي استخدام الأنابيب الفرعية النسيجية إلى زيادة عدد الكابلات الضوئية الموضوعة في كل أنبوب ذو فتحة واحدة عدة مرات، وبالتالي تقليل معدل إشغال فتحة الأنبوب. تتجاوز قوة الشد للأنابيب الفرعية النسيجية 1000 كجم، وهو ما يعادل عدة أضعاف قوة الكابلات الضوئية للأنابيب العادية. وضع أو إزالة مباشرة كابل بصري في فتحة أنبوب الكبل البصري الحالي سيؤدي بسهولة إلى تلف الكبل البصري. إذا تم وضع الأنبوب الفرعي النسيجي أولاً ثم تم تمرير الكابل البصري من خلال الأنبوب الفرعي النسيجي، فسيكون من الأسهل تنفيذه ولن يتسبب في تلف الكابل البصري.
ومع ذلك، فإن تطبيق الأنابيب الفرعية النسيجية يواجه المشاكل التالية: (1) السعر مرتفع؛ (2) عند وضع الكابلات الضوئية في أنابيب ذات فتحة واحدة، غالبًا لا يتم وضع الأنابيب الفرعية، ولكن يتم تركيب الكابلات مباشرة، لذلك لا يمكن استخدام الأنابيب الفرعية النسيجية زيادة عدد الكابلات الضوئية التي تغطي فتحة الأنبوب يمكن أن تحمل. وهذا أيضًا هو السبب وراء عدم استخدام الأنابيب الفرعية النسيجية على نطاق واسع في جميع أنحاء البلاد.
2. استخدم Mcom.icrotubes Aاختصار الثاني Mcom.icrocables

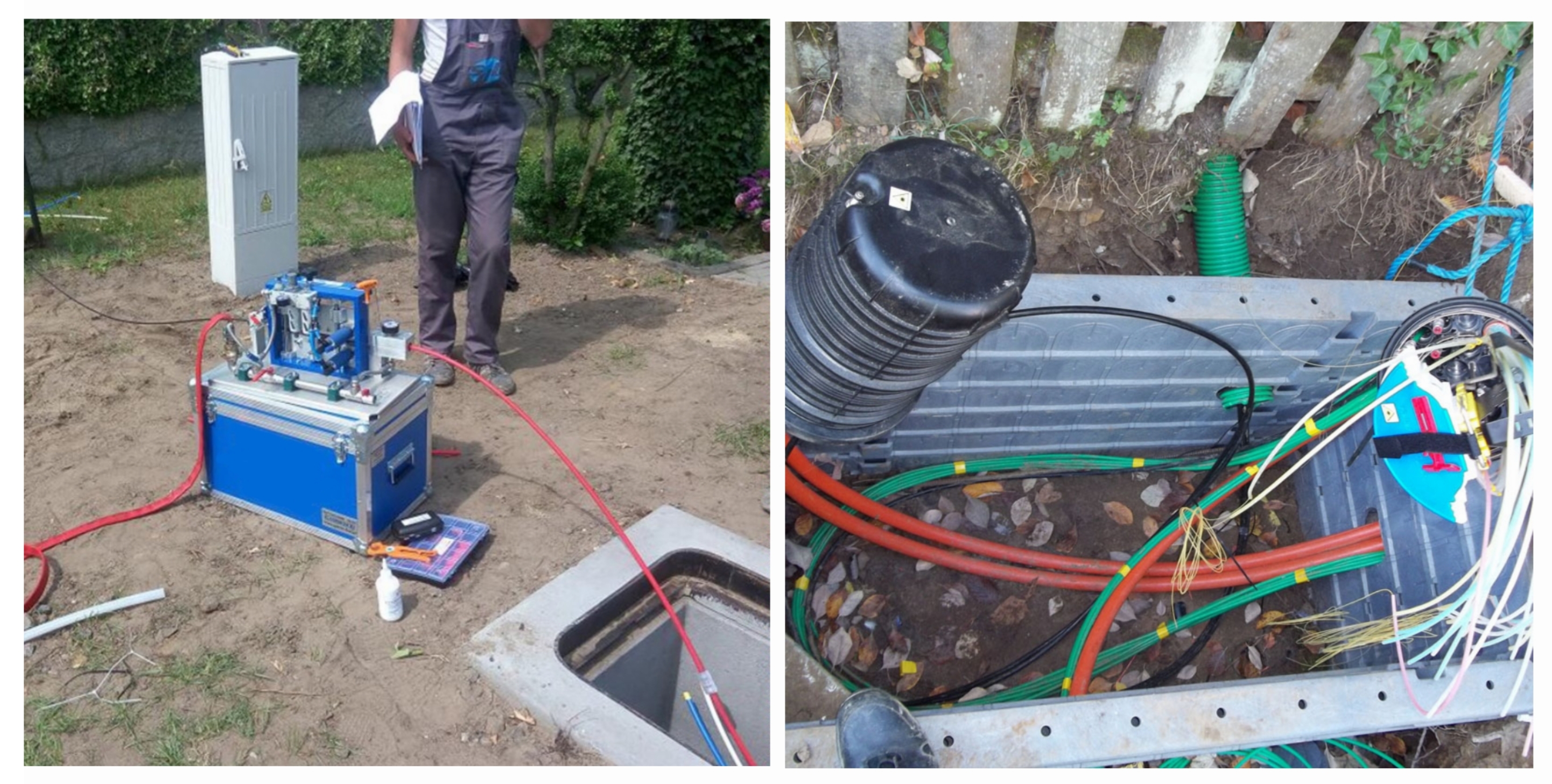

بشرط ذلك كابلات الألياف الضوئية المنفوخة بالهواء من السهل تركيبها واستبدالها وإدارتها، مقارنةً بوضع الكابلات الضوئية العادية، وهو الحل الذي يتم وضعه يدويًا البولي إثيلين عالي الكثافة أنبوب لكابلات الألياف الضوئية في خطوط الأنابيب الحضرية ومن ثم نفخ الكابلات الصغيرة من خلالها الكثافة مقنوات فائقة لديه معدل إشغال أفضل لثقب الأنبوب. يمكن تقليله بمقدار 1 مرة تقريبًا مقارنة بمد الكابلات العامة. يجب وضع الكابلات الصغيرة عن طريق نفخ الهواء، ويتطلب البناء وجود المعدات ذات الصلة، مثل آلات نفخ الهواء، وحزمة القنوات الدقيقة,موصل القناة الصغيرة, مايكرو إغلاق أنابيب التوزيع، وما إلى ذلك. لمزيد من المعلومات حول الكابلات الصغيرة المنفوخة بالهواء، يرجى القراءة 'كيف يمكن لنظام الألياف المنفوخة بالهواء أن يساهم في التوسع الحضري؟'.
3. استخدم Ccom.compact Fiber Opic Cقادر
الكبل البصري المدمج هو كبل ضوئي عالي الكثافة تتوافق خواصه الميكانيكية مع متطلبات الكابلات الضوئية العادية، ولكن قطره الخارجي أصغر بكثير من الكابلات الضوئية العادية التي لها نفس عدد النوى. على عكس الكابلات الدقيقة، يمكن وضع كابلات الألياف الضوئية المدمجة مثل كابلات الألياف الضوئية العادية ولا تحتاج إلى وضعها في قنوات دقيقة معينة. بالنسبة لنفس النوع من الكابلات الضوئية، يتناسب مؤشر 'الحد الأدنى المسموح به لقوة الشد' بشكل أساسي مع مساحة المقطع العرضي للكابل الضوئي. من أجل تحقيق أقل أداء شد للكابلات الضوئية العادية، يكون الحد الأدنى للقطر الخارجي للكابلات الضوئية المدمجة عادةً مكافئًا للقطر الخارجي للكابلات الضوئية العادية، حوالي 9.5 مم. الحد الأدنى لعدد مراكز الكابلات الضوئية المدمجة عادة لا يقل عن 96 مركزًا. أخذ GYTA كابل ضوئي 144 نواة من إحدى الشركات المصنعة الرئيسية للكابلات الضوئية على سبيل المثال، تبلغ مساحة المقطع العرضي للكابل الضوئي المدمج 40.5% فقط من مساحة الكابلات الضوئية العادية.

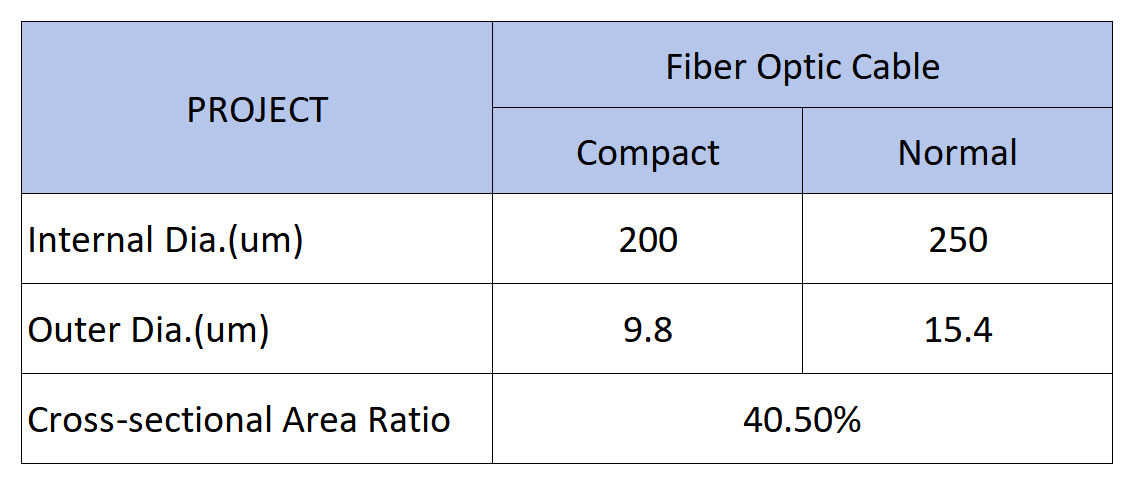

مقارنة المقاطع العرضية للكابلات الضوئية المدمجة والعادية
نظرًا لمساحة المقطع العرضي الصغيرة، فإن استخدام الكابلات الضوئية المدمجة في الأنابيب ذات الفتحة الواحدة يمكن أن يقلل من معدل إشغال فتحة الأنبوب بأكثر من 50%. على سبيل المثال، عادة يمكن خلط كل أنبوب مسامي بحوالي 10 كابلات ضوئية عادية بأقطار خارجية مختلفة. إذا كان الكابل البصري ذو النواة الكبيرة عبارة عن كابل ضوئي مدمج، فيمكن خلط كل أنبوب مسامي بأكثر من 20 كابلًا ضوئيًا هجينًا بأقطار خارجية مختلفة.
4. دمج Sمول Cخام Cالكونت Optical Cقادر
عدة كابلات ضوئية صغيرة النواة تنتهي في نفس الموقع (نفس الشيء أو مجاور له). ODF، نفس التبادل البصري) ونفس المسار. إذا كانت هذه الكابلات الضوئية على نفس مستوى الكابل البصري، فيمكن دمج العديد من الكابلات الضوئية صغيرة النواة في كابل واحد كبير النواة. عد الكابلات الضوئية لتقليل شغل ثقب الأنابيب. تشير طبقة الكابلات الضوئية هنا إلى: الطبقة الأساسية، وطبقة التجميع الأساسية، وطبقة التجميع العادية، بالإضافة إلى الوصول إلى المحطة الأساسية، وقسم الجذع، وقسم التوزيع، وقسم المقدمة، وما إلى ذلك من طبقة الوصول. إذا كانت نقطة البداية ونقطة النهاية وتوجيه الكابلات الضوئية على مستويات مختلفة هي نفسها، فسيكون من الممكن أيضًا الدمج.

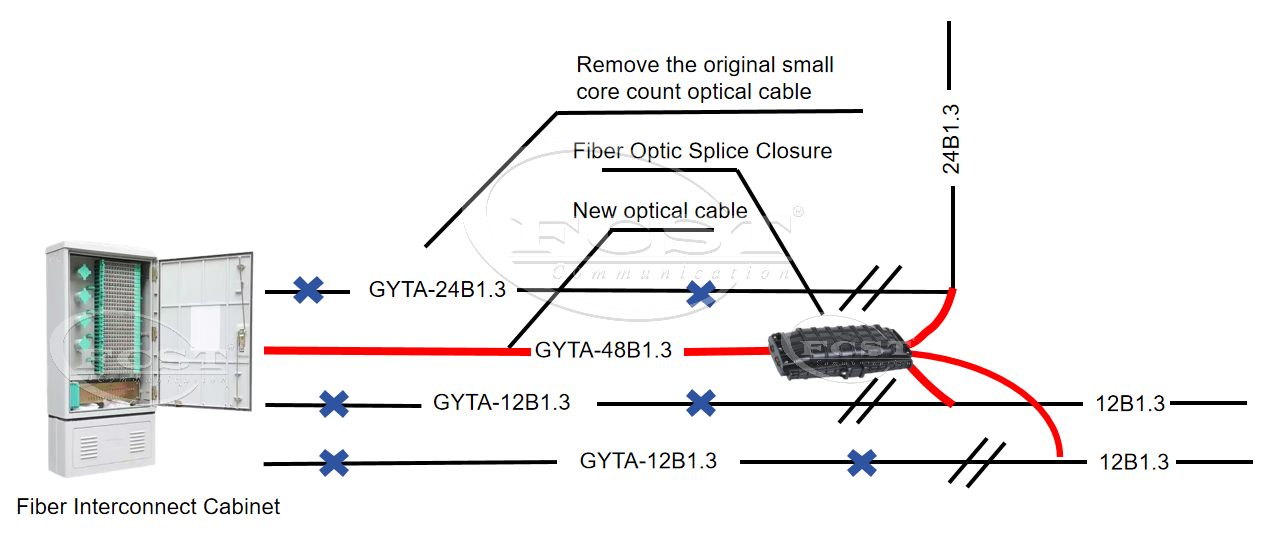

مخطط مشترك للكابلات الضوئية ذات العدد الأساسي الصغير
يرتبط عدد مراكز الكابلات الضوئية صغيرة النواة بعدد مراكز الكابلات الضوئية الجديدة، ولا توجد متطلبات صارمة للأرقام الأساسية. ومع ذلك، من منظور التحكم في استثمار المشروع، يجب ألا يتجاوز عدد النوى للكابل الضوئي المفكك 48 نواة. من بين الكابلات الضوئية الموضوعة حاليًا، تمثل 24 نواة أو أقل أكثر من 60٪. حتى لو كان من الممكن دمج 10% منها، فيمكن أن يخفف بشكل كبير من النقص الحالي في موارد فتحات الأنابيب.
5. قلل Tهو Length Of Nمصريات Optical Cقادر By Rاستخدام Eموجود Optical Cقادر Cالخامات

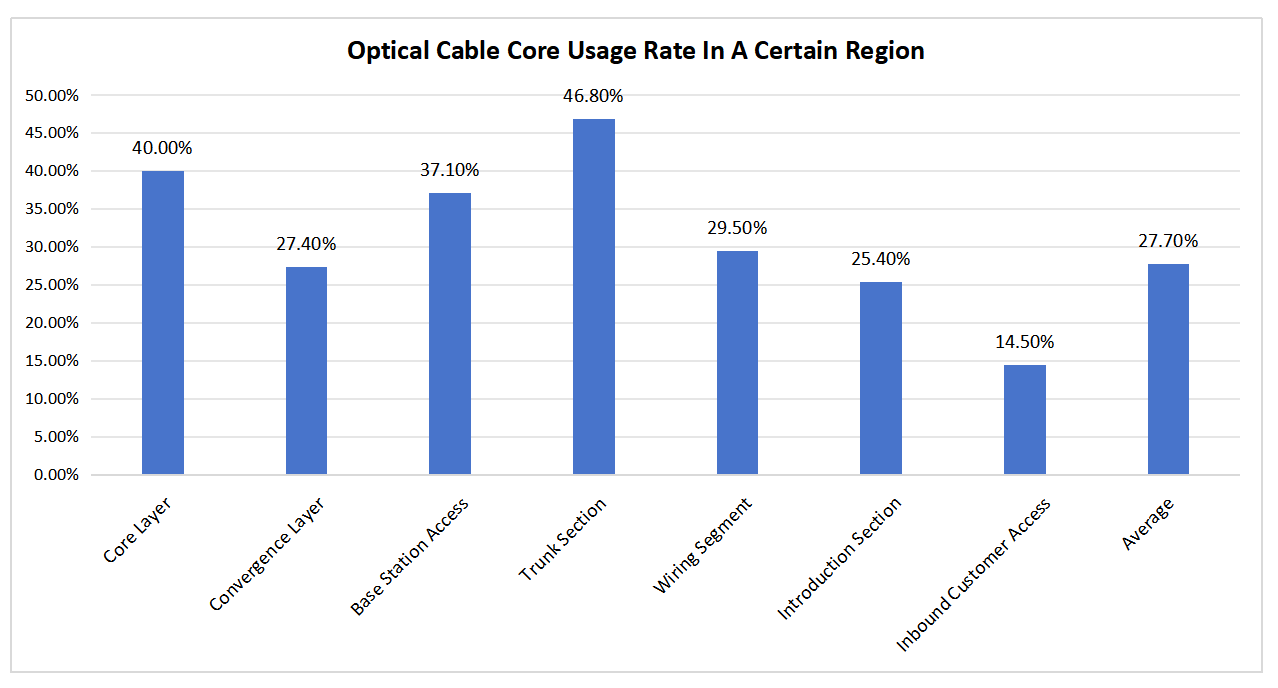

على الرغم من أن معدل إشغال فتحات الأنابيب الموجودة مرتفع جدًا، إلا أن معدل استخدام الألياف الأساسية للكابلات الضوئية قيد الاستخدام منخفض جدًا. على سبيل المثال، معدل الاستخدام العام للكابل البصري في منطقة معينة من المشغل M (Σ الألياف الأساسية المستخدمة/Σ يبلغ معدل استخدام نواة الألياف الضوئية 27.7% فقط، في حين أن معدل الاستخدام الإجمالي لنواة الكابلات الضوئية للمشغل T في نفس المنطقة يتجاوز 50%. يمكن للمشغل M تقليل طول مد الكابلات الضوئية عن طريق الاستفادة قليلاً من نوى الألياف الاحتياطية للكابلات الضوئية الموجودة، وبالتالي تقليل إشغال موارد فتحات الأنابيب.
على سبيل المثال، عادةً ما يقوم وصول العميل الحالي بوضع كابلات ضوئية ذات 12 مركزًا مباشرة من صندوق النقل (أو غرفة الكمبيوتر) إلى مستخدمي العملاء. وبما أن كل مستخدم يحتاج فعليًا إلى مركز واحد إلى مركزين فقط، فإن هذا يؤدي إلى فقدان قلب الألياف الخاص بكابل الوصول البصري للعميل. الاستخدام منخفض جدًا. عند إضافة مستخدمين واردين جدد، إذا تم تخصيص 2 إلى 4 مراكز فقط للمستخدمين ومشاركة العديد من المستخدمين في كابل ضوئي واحد، فيمكن تحسين معدل الاستخدام الأساسي للكابلات الضوئية ذات الوصول الداخلي بشكل كبير.

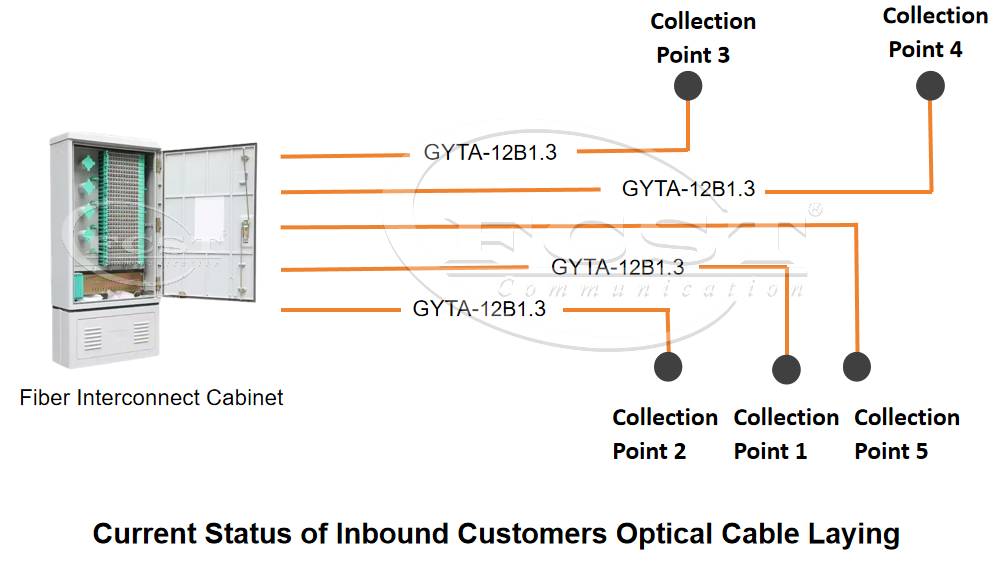

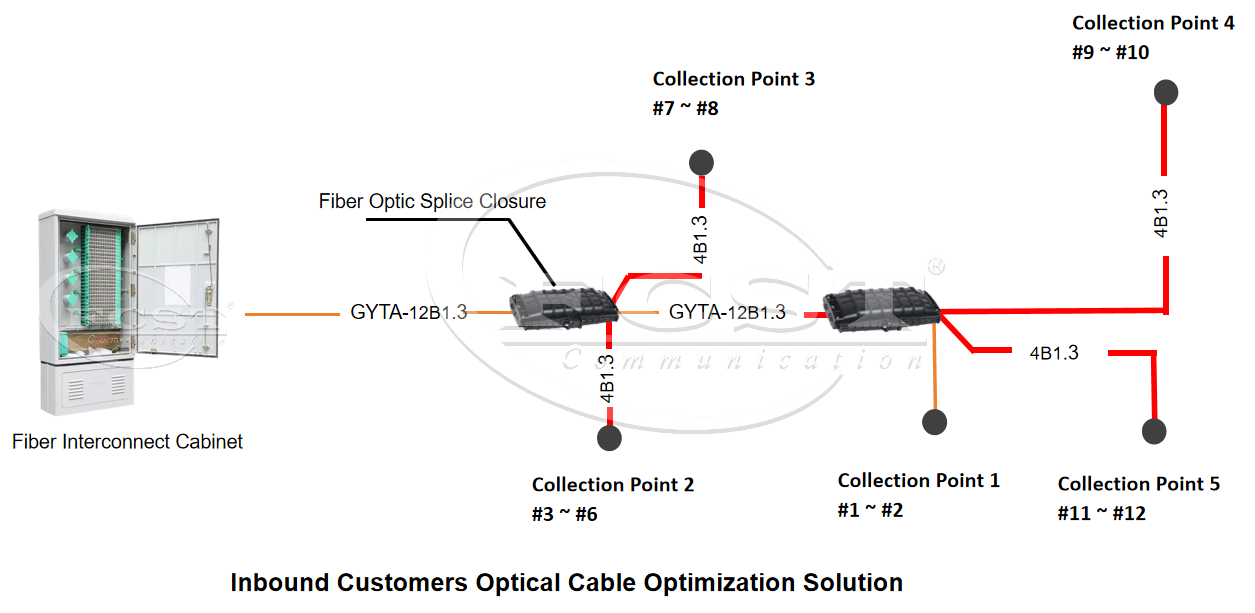

في الشكل أدناه، تشير الأرقام الموجودة في نقطة التجميع 1 إلى نقطة التجميع 5 إلى التسلسل الزمني لمستخدمي نقطة التجميع لوضع التركيبات. في الشكل ب، عندما يقوم العملاء الداخليون 2 إلى العملاء الداخليون 5 بوضع التركيبات، يجب وضع الكابلات الضوئية فقط من صندوق التوصيل إلى مستخدمي نقطة التجميع.
تلخيص
تستخدم الكابلات الضوئية المضافة حديثًا كابلات ضوئية مدمجة أو حزمة أنابيب مدفونة مباشرة أو الألياف ضربة الهواء، والتي يمكن أن تقلل من إشغال موارد ثقب الأنابيب المتبقية بواسطة الكابلات الضوئية. ومع ذلك، مع إضافة المزيد والمزيد من الكابلات الضوئية الجديدة، إذا لم يتم فرز الكابلات الضوئية الأصلية في مجموعة الأنابيب، فستبقى مجموعة الأنابيب في النهاية ممتلئة. لذلك، بالنسبة للأقسام ذات معدلات إشغال فتحات الأنابيب العالية، قبل إضافة كابلات ضوئية جديدة، يجب إعادة توصيل الكابلات الضوئية الأصلية بشكل صحيح وتعديلها لضمان أنه بعد إضافة الكابلات الضوئية الجديدة في هذه المرحلة من المشروع، سيظل هناك قدر معين من عدد الثقوب الفرعية الشاغرة في مجموعة الأنابيب.
بالنسبة للأقسام التي يصل فيها معدل إشغال فتحة الأنبوب إلى 100%، يمكن مد الأنابيب الفرعية النسيجية من خلال الفجوات الموجودة في فتحات الأنبوب الأصلية، ومن ثم يمكن مد الكابلات الضوئية المدمجة بأعداد أساسية كبيرة من الأنابيب الفرعية النسيجية، و يمكن دمج الكابلات الضوئية الأصلية المتعددة صغيرة النواة. ، ثم قم بإضافة الكابلات الضوئية بعد تحرير موارد فتحة الأنبوب. من خلال هذه الأساليب، يمكن تحسين كفاءة استخدام موارد خطوط الأنابيب تحت الأرض.
