لماذا تحظى حلول ODN السريعة بشعبية كبيرة؟

في بناء شبكة ODN، eتكاليف البناء والمعدات الهندسية ضخمة. على سبيل المثال، عند تركيب الكابلات الضوئية، يحتاج العمال ذوو الخبرة إلى استخدام أدوات الربط الاندماجية لربط الألياف الضوئية. ثانياً، صعوبة التثبيت، وتؤثر عمليات التثبيت والصيانة على جودة الشبكة. عند تثبيت شبكة ODN تقليدية، في كل مرة تقوم فيها بإضافة أو استبدال كابل ضوئي للمستخدم، فإنك تحتاج إلى فتح الملف صندوق توزيع الألياف الضوئية، قم بلصق الألياف في الموقع أو قم بعمل موصل بارد، ثم قم بتثبيت الكابل البصري الوارد داخل الصندوق وأعد إغلاق الصندوق.

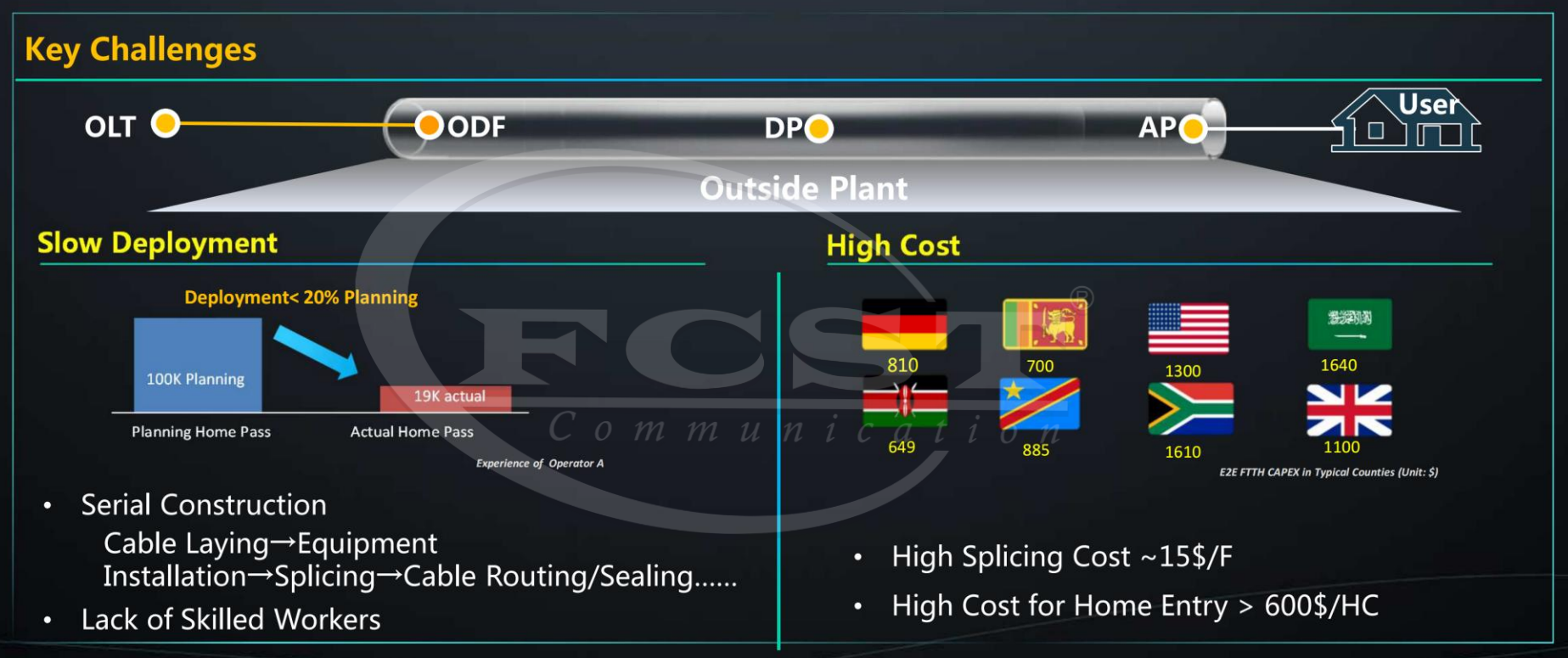

التحديات الرئيسية في اتصال ODN

الأصعب في بناء شبكة ODN التقليدية هو الاتصال بين كل منشأة معدات عقدة ODN والكابل البصري الذي يتطلب تجريدًا معقدًا للكابلات الضوئية، fiعمليات شينغ والاندماج، وهو ما يستغرق وقتًا طويلاً ويتطلب عمالة مكثفة. من أجل الحد في الموقع الفيبر الربط، ظهر حل Quick ODN، الذي يعمل على تحسين سرعة التثبيت في الموقع، ويسمى أيضًا حل Quick ODN (Quick ODN).

ال mعين التقنيات of tهو quick ODN soltion as fيتابع:

التكنولوجيا الرئيسية 1: تكنولوجيا ما قبل الاتصال

في بناء شبكة ODN، كان ربط الألياف الضوئية دائمًا مهمة تقنية للغاية تتطلب فنيي ربط الألياف المدربين جيدًا. وهذا يجعل نشر الكابلات الضوئية وبنائها مكلفًا وبطيئًا الربط غالبًا ما يصبح عنق الزجاجة في تقدم البناء. يشير الاتصال المسبق إلى موصلات الكابلات الضوئية الجاهزة التي تلبي متطلبات بيئة الاستخدام في المصنع لتكوين الكابلات الضوئية الجاهزة حَشد. ال الجاهزة يتم إدخال الموصلات مباشرة في محول معدات العقدة والمرافق في موقع البناء لتحقيق وظيفة إرساء الألياف الضوئية. إلى جانب استخدام الموصلات الخارجية المحسنة، تسمح تقنية الاتصال المسبق بإجراء اتصالات الألياف الضوئية مباشرة خارج جهاز العقدة دون الحاجة إلى فتح الصندوق بشكل متكرر.

مزايا حل ODN السريع

التكنولوجيا الرئيسية 2: Uنسبة nequal الشبكات البصرية

كما نعلم جميعًا، فإن جهاز التقسيم البصري هو الجهاز البصري السلبي الأساسي لشبكة ODN. يتم إرسال إخراج الإشارة الضوئية بواسطة المنفذ البصري OLT إلى موقع معين من خلال ألياف ضوئية واحدة ثم يتم تفرعها إلى ألياف ضوئية متعددة من خلال جهاز تقسيم بصري، وبالتالي تحقيق منفذ PON. يمكن لهندسة الوصول إلى العديد من المستخدمين أن تقلل بشكل كبير من تكاليف بناء الشبكة عن طريق إعادة استخدام معدات OLT والكابلات الضوئية في أقسام التغذية وأقسام التوزيع. تبلغ نسبة التقسيم الإجمالية لشبكات PON التقليدية عمومًا 1:64 و1:32، وغالبًا ما يتم استخدام وضع التقسيم على مستويين.

حل الشبكات على أساس uneحتى PLC الخطان يمكنه حل المشكلات الموجودة في نشر ODN التقليدي بشكل فعال. يغير هذا الحل منطق الشبكات التقليدية للمقسمات الضوئية ذات النسبة المتساوية. في سيناريوهات الشبكات النموذجية، فإنه يضيف 1:2 uneحتى PLC المقسمات أمام المقسم البصري 1:8. ويستند الخائن البصري tيتم تقسيم الطاقة الضوئية المدخلة إلى جزأين، مثل 70% و30%، ويتم توزيع 30% من الطاقة إلى مقسم بصري 1:8، ويتم نقل 70% من الطاقة إلى صندوق توزيع الألياف الضوئية من المستوى التالي .

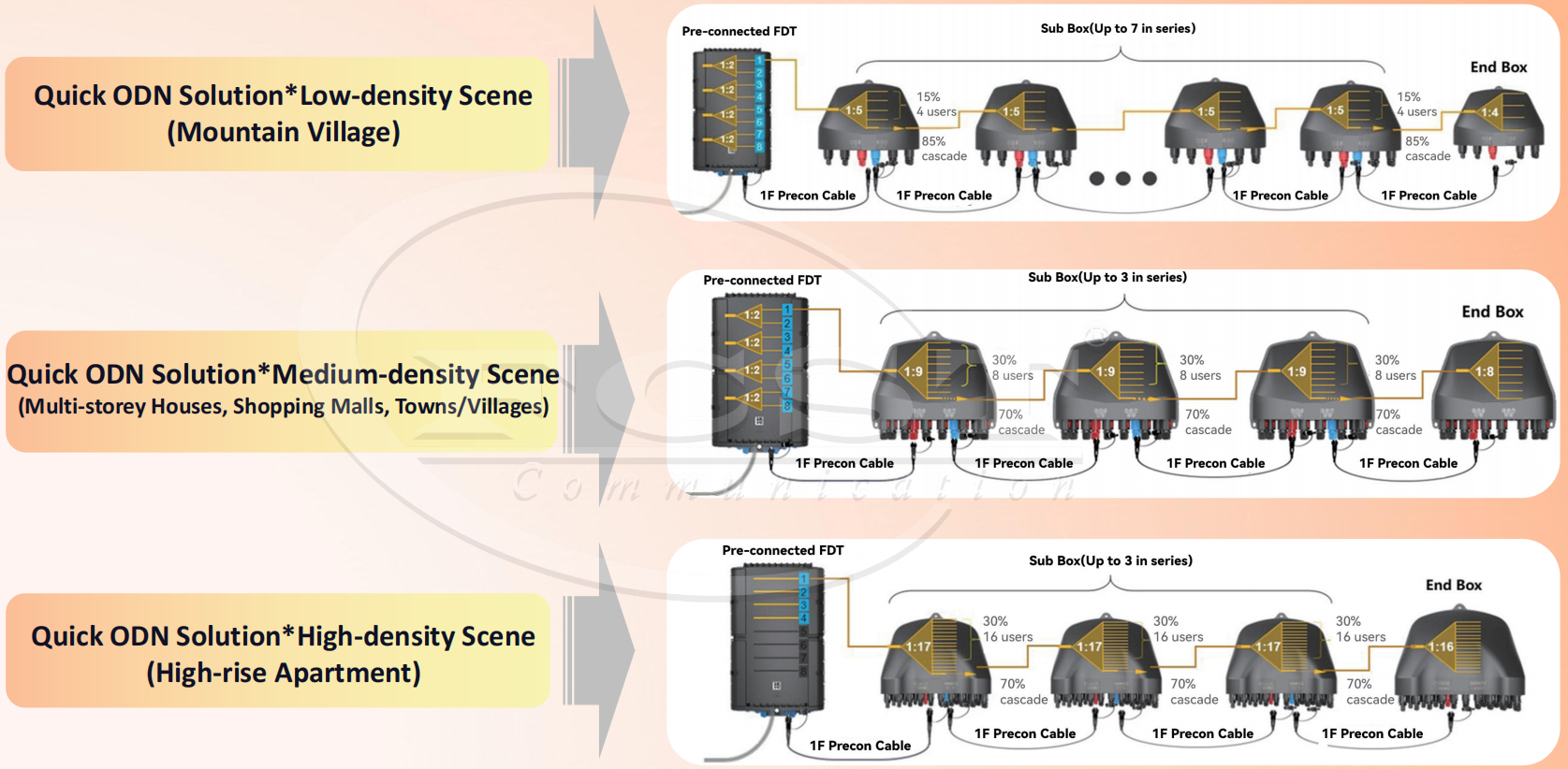

عرض مشهد حل ODN السريع

التكنولوجيا الرئيسية 3: بالكامل Seeled Bثور Tالتكنولوجيا

أثناء بناء شبكات ODN التقليدية، من الضروري فتح صندوق معدات العقدة عند كل نقطة ربط أو تقسيم، وإكمال العمليات مثل تثبيت الكابلات الضوئية، وربط الألياف الضوئية، وتركيب المقسمات الضوئية في الموقع. أثناء عملية التشغيل والصيانة، في كل مرة يتم فيها توصيل مستخدم جديد، يجب إعادة فتح صندوق توزيع كابلات الألياف الضوئية، ويجب إجراء عمليات مثل إصلاح الكابل الوارد، والربط، ولف الألياف الضوئية مرة أخرى. تتطلب عملية البناء مهارات مشغل عالية ووقت تشغيل طويل، وتتقلب جودة البناء بشكل كبير مع إتقان مهارات المشغل.

في ضوء مشاكل الجودة الناجمة عن فتح علبة ODN التقليدية، فإن تقنية الصندوق المغلق بالكامل في مرحلة ما قبلاتصال الحل يخفف هذه المشكلة بشكل فعال. مختومة بالكامل توصيل سريع لإغلاق الوصول إلى الألياف يتم إغلاقه بالكامل بعد تجميع المكونات البصرية الداخلية على خط إنتاج المصنع، مما يترك فقط واجهة إرساء الألياف الضوئية مكشوفة. التوصيل والتشغيل في الموقع، مع الواجهات الشاغرة محمية بأغطية الغبار. عند إضافة مستخدمين جدد أثناء التشغيل والصيانة اللاحقة، يجب توصيل كابلات المدخل الجديدة فقط.

*بالنسبة للمنتجات المتعلقة سريع حل ODN، يرجى الاطلاع على التوصيات في الأسفل.
