دي دبليو دي إم
يسمح تعدد الإرسال بتقسيم الطول الموجي بإرسال ترددات متعددة (أو أطوال موجية) عبر نفس ألياف الشبكة الضوئية في نفس الوقت. يتم ضبط أجهزة الإرسال وأجهزة الإرسال والاستقبال الضوئية على أطوال موجية فردية ومحددة بحيث تكون كل قناة متميزة وغير متداخلة.
l مضاعفة تقسيم الطول الموجي الخشن (CWDM) يستخدم أطوال موجية تتراوح بين 1260 نانومتر و1670 نانومتر في نطاقات النقل O وE وS وC وL وU.
l يمكن إنشاء ما يصل إلى 18 قناة فردية بمسافة 20 نانومتر داخل هذه المنطقة، وتحمل أي مجموعة من حركة مرور الصوت أو البيانات أو الفيديو.
l يعد CWDM حلاً فعالاً من حيث التكلفة لعمليات نشر النطاق الترددي المنخفض نسبيًا.
l لا يمكن تضخيم إشارات CWDM، مما يحد من المسافات بحوالي 80 كم.
l تعدد الإرسال بتقسيم الطول الموجي الكثيف (DWDM) ينقل WDM إلى المستوى التالي:
l يتم تقليل تباعد القنوات إلى 0.8 نانومتر أو أقل، مما يؤدي إلى تقليص نطاق الطول الموجي التشغيلي.
l يقوم DWDM بإنشاء ما يصل إلى 80 قناة أو ممرًا لحركة المرور، مما يفتح الباب أمام تطبيقات النطاق الترددي العالي السرعة. من الممكن وجود المزيد من القنوات إذا تم استخدام تباعد القنوات أقل من 0.8 نانومتر.
l تقع أطوال موجات DWDM ضمن المنطقة الضيقة 1525 نانومتر إلى 1565 نانومتر المعروفة باسم النطاق C، ويتم توسيعها إلى نطاق L-Band 1570-1610 نانومتر.
l يتميز هذا النطاق C بفقدان إشارة منخفض (0.25 ديسيبل/كم) (توهين الألياف) مقارنة بالأطوال الموجية المنخفضة الموجودة في النطاقين O أو E.
تُستخدم عمليات الليزر والترشيح عالية الدقة للحفاظ على سلامة قناة DWDM وتقليل التداخل.
هندسة DWDM
سلبي دي دبليو دي إم تبدأ بنية الشبكة بجهاز إرسال واستقبال أو جهاز إرسال واستقبال يقبل مدخلات البيانات لأنواع وبروتوكولات حركة المرور المختلفة. يقوم جهاز الإرسال والاستقبال بتعيين هذا الإدخال للأطوال الموجية الفردية.
l يقوم مُضاعِف الإرسال البصري (MUX) بتصفية العديد من الإشارات ودمجها في مخرج واحد للإرسال عبر ألياف DWDM الرئيسية/الأساسية/المشتركة.
l يقوم جهاز إزالة تعدد الإرسال (De-MUX) الموجود في الطرف المستقبل بفصل الأطوال الموجية لعزل القنوات الفردية.
l يقوم جهاز الإرسال والاستقبال المطابق للطول الموجي بتوجيه كل قناة إلى الاتجاه المناسب موقع الإخراج من جانب العميل.
تتداخل تقنية DWDM مع CWDM نطاق التردد.
l
تترك الحلول 'الهجينة' أجهزة CWDM MUX وdeMUX في مكانها. يتم وضع أطوال موجات DWDM أعلى القنوات الموجودة في نطاق 1530 إلى 1550 نانومتر لإنشاء ما يصل إلى 28 قناة إضافية. تعمل الأنظمة الهجينة على تعزيز السعة دون الحاجة إلى تركيب ألياف جديدة أو إجراء تغييرات كبيرة في البنية التحتية.

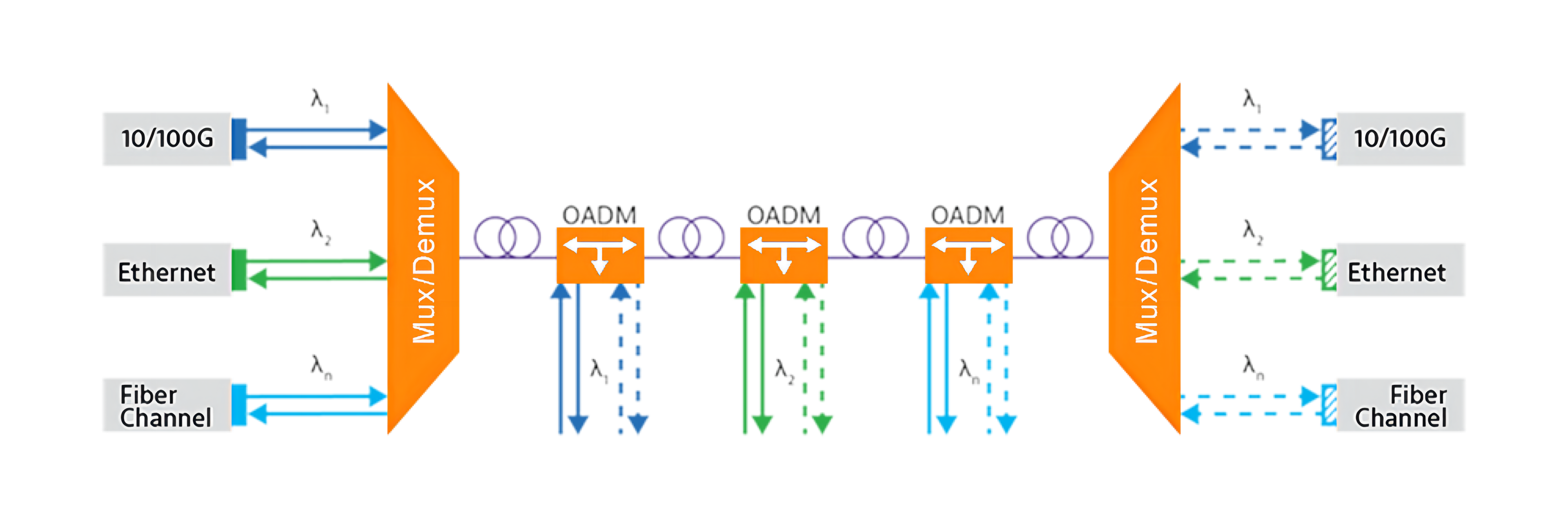

تُعد مُضاعفات إضافة الإسقاط الضوئية (OADMs) مكونات اختيارية لبنية DWDM:
l يمكن إضافة OADM إلى الشبكات السلبية أو النشطة.
l يسمح OADM بإضافة طول موجي محدد أو طرحه من ألياف DWDM الرئيسية/الأساسية/المشتركة في منتصف الدفق.
l تتضمن البنية ثنائية الاتجاه أجهزة الإرسال وأجهزة الاستقبال وأجهزة MUX/De-MUX المركبة على طرفي الدائرة.
l تشتمل بنية DWDM المستخدمة في شبكات المسافات الطويلة على مكونات نظام نشطة إضافية تعوض الخسائر البصرية وتحسن استقبال الإشارة:
l يمكن استخدام مضخم الألياف المخدر بالإربيوم (EDFA) لتعزيز الطاقة الضوئية عندما تغادر الإشارات MUX.
l يعمل المضخم المسبق على زيادة قوة الإشارة التي تدخل إلى DeMUX في الطرف المقابل من الدائرة.
l قد يتم أيضًا تضمين مكبرات صوت مضمنة إضافية.
كيفية زيادة عرض النطاق الترددي Iن الشبكة
l يؤدي مضاعفة سعة الألياف إلى تمكين تنوع الخدمات وزيادة عدد المستخدمين وفرص تحقيق الدخل التي لا تعد ولا تحصى.
l يمكن أن يكون مد ألياف إضافية خيارًا مزعجًا ومكلفًا لمعالجة قيود عرض النطاق الترددي.
لماذا لا تستفيد بشكل كامل من الأصول الموجودة (الألياف) بدلاً من ذلك؟
l تم توحيد CWDM وDWDM في عام 2002 بواسطة ITU-T G.694.2 وG.694.1، على التوالي.
l حتى وقت قريب، كانت تكاليف التثبيت والتشغيل المستمرة المرتبطة بعناصر ليزر DWDM وجهاز الإرسال والاستقبال وMUX وDe-MUX وOADM قد أبطلت تحسينات عرض النطاق الترددي.
l تستمر وفورات الحجم وتحسينات الكفاءة التشغيلية في خفض تكلفة مكونات وشبكات الألياف الضوئية، مما يجعل حالة تعدد الإرسال بتقسيم الموجة الكثيفة أكثر إلحاحًا.
لماذا ننظر إلى DWDM؟
مع نمو يزيد عن 1000% في حركة مرور الإنترنت خلال العشرين عامًا الماضية، يواجه مقدمو الخدمة طلبات غير مسبوقة على النطاق الترددي. يندرج المزيد من حركة المرور هذه الآن ضمن فئات زمن الوصول المنخفض مثل بث الفيديو المباشر بدقة UHD والألعاب المستضافة على السحابة وتطبيقات التوصيل الأمامي/الوصل عالي السعة 5G. يعد تحسين عرض النطاق الترددي للألياف وتعظيمه من خلال تقنية DWDM حلاً استباقيًا وفعالاً من حيث التكلفة لهذه المعضلة.
ما هي التحديات التي يمكن أن تنشأ من DWDM؟
يقدم القرب من قنوات DWDM المجاورة تحديات تتطلب ممارسات التثبيت والصيانة والاختبار الذكية. نحن نتشارك مع عملائنا لبناء حلول نشر DWDM مبتكرة حيث تدفع التكنولوجيا الحدود المادية للألياف الضوئية.
l التحكم الدقيق في درجة الحرارة من أجهزة الليزر وأجهزة DWDM MUX/De-MUX الموثوقة مطلوبة للحفاظ على سلامة القناة.
l انحراف الطول الموجي يمكن إنشاء إزاحات تتداخل مع القنوات المجاورة وتقلل من جودة الإشارة.
l أجهزة الإرسال والاستقبال SPF/SFP+ تعتبر فعالة من حيث التكلفة ولكنها قد تكون أقل فعالية في الحفاظ على سلامة الأطوال الموجية.
l EDFA ووحدات الإرسال الضوئية القابلة لإعادة التشكيل (ROADM) تحتوي على مكبرات صوت تضيف ضوضاء إلى شبكات DWDM النشطة في عمليات النشر المركزية/الأساسية.
l انخفاض نسبة الإشارة الضوئية إلى الضوضاء (OSNR) يؤدي إلى زيادة معدل خطأ البت (BER) مما يؤدي إلى انخفاض أداء خدمة DWDM.
l تطبيقات DWDM السلبية الموجودة في شبكات الوصول قصيرة المدى لا تعاني من مشاكل الضوضاء، حيث لا توجد مكبرات صوت للمساهمة في الضوضاء. يجب أن تركز الروابط السلبية على تقليل فقدان الطاقة الضوئية (التوهين) من الألياف والموصلات لتحسين مستويات الطاقة الضوئية عند جهاز الإرسال والاستقبال/SPF/SPF+.
