نظرة عامة على المنتج

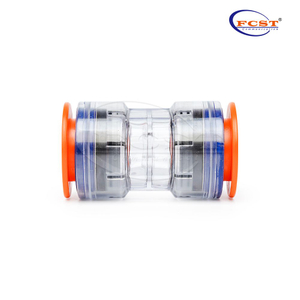

تم تطوير موصل الإيقاف الدقيق 27 مم لتوصيل المنتجات المصغرة مع بعضها البعض. يتيح نظامنا اتصالًا سهلاً وسريعًا وفصل الناتج الدقيق. مقاومة البناء القوية للموصلات لقوى الضغط العالي ، مما يتيح استخدامها في تطبيقات دفن مباشرة (DB). يتيح الجسم الشفاف فحصًا بصريًا سهلاً للكابل مع الموصل.
مزايا P roduct
- لمدة 27 ملم ميكرودات.
- التثبيت سهل 'push-in '.
- جسم شفاف واضح شفاف.
-95 ٪ من المواد مصنوعة من المعدن.
-تم اختباره وفقًا لـ EN 50411-2-8: 2009.
- التصميم المعزز. يمكن أن تلبي تطبيقات DB.
- قفل حلقات لمنع الإزالة العرضية للموصل.
مواصفات المنتج
بناء | وصف |
المنتجات الدقيقة إلى connec t | البولي إيثيلين HDPE |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 25 بار |
مقاومة الضغط العالي (السلامة) | > 50bar |
userful l ife | 25 سنة |
درجة حرارة العمل | -45 ℃/+50 ℃ |
درجة حرارة النقل والتخزين | -10 ℃/+50 ℃ |
درجة حرارة التثبيت | -10 ℃/+50 ℃ |
موصى بها لدرجة الحرارة | -15 ℃/+35 ℃ |
فئة الحماية | IP68 |
وفقا للمعايير | DIN EN 50411-2-8 ، روهز يصل |
التعليمات
س: ما هي معايير الصناعة التي تلبيها موصلات Microduct؟
ج: EN 50411-2-8: مواصفات المنتج لموصلات المنتجات الدقيقة
EN 61300-2-38:2006، الطريقة أ: أداء الختم
EN 61300-2-38:2006، الطريقة ب: فقدان الضغط
EN 61300-3-1: المظهر البصري
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة
EN 61300-2-10: مقاومة السحق
EN 60794-1-2:2003، الطريقة E4: التأثير
EN 61300-2-33: إعادة الإدخال
EN 61300-2-22: تغير درجة الحرارة
EN 61300-2-23:1997، الطريقة الثانية: الغمر في الماء
EN 61300-2-26: ضباب الملح
إن 61300-2-34: المقاومة الكيميائية
EN 50411-2-8: الملحق ج: مقاومة الضغط العالي
EN 50411-2-8: الملحق د: اختبار التثبيت
EN 50411-2-8: الملحق هـ: قوة الإدراج
إن 60529: إب 68
EN 61386-22: اختبار سلك التوهج عند درجة حرارة 750 درجة مئوية
EN 61386-24: أنظمة القنوات المدفونة تحت الأرض
س: أين تُباع موصلات Microduct حاليًا؟
ج: المناطق الرئيسية: أوروبا، أفريقيا، جنوب شرق آسيا، أمريكا الجنوبية، أمريكا الشمالية.
س: ما هو تكوين المكون الرئيسي لموصل المنتجات الدقيقة
ج: الجسم الرئيسي للمفصل أبيض شفاف ومصنوع من مادة سبائك الكمبيوتر.
تقع حلقة الختم في الجزء العلوي من الجسم الرئيسي، وتتميز بهيكل على شكل حلقة سوداء ومرونة.
تشكل حلقة التثبيت والغطاء الأصفر وحلقة التثبيت معًا 'مجموعة الأكمام الزنبركية'، والتي تحقق وظائف نقل القوة والتثبيت.
يحتوي الغلاف الأصفر على هيكل شائك ويستخدم لتحمل قوة الشد الرئيسية.
تم دمج حلقة التثبيت والزر في التصميم، مما يعزز الاستقرار الهيكلي ويقلل عدد المكونات.
جميع مكونات الحلقة غير الختمية مصنوعة من البلاستيك الصلب، في حين أن الأكمام الصفراء وحلقات الاحتفاظ مصبوبة بحقن POM.
