3M™ ديناتيل™
3M
3M™ Dynatel™
نظرة عامة على المنتج

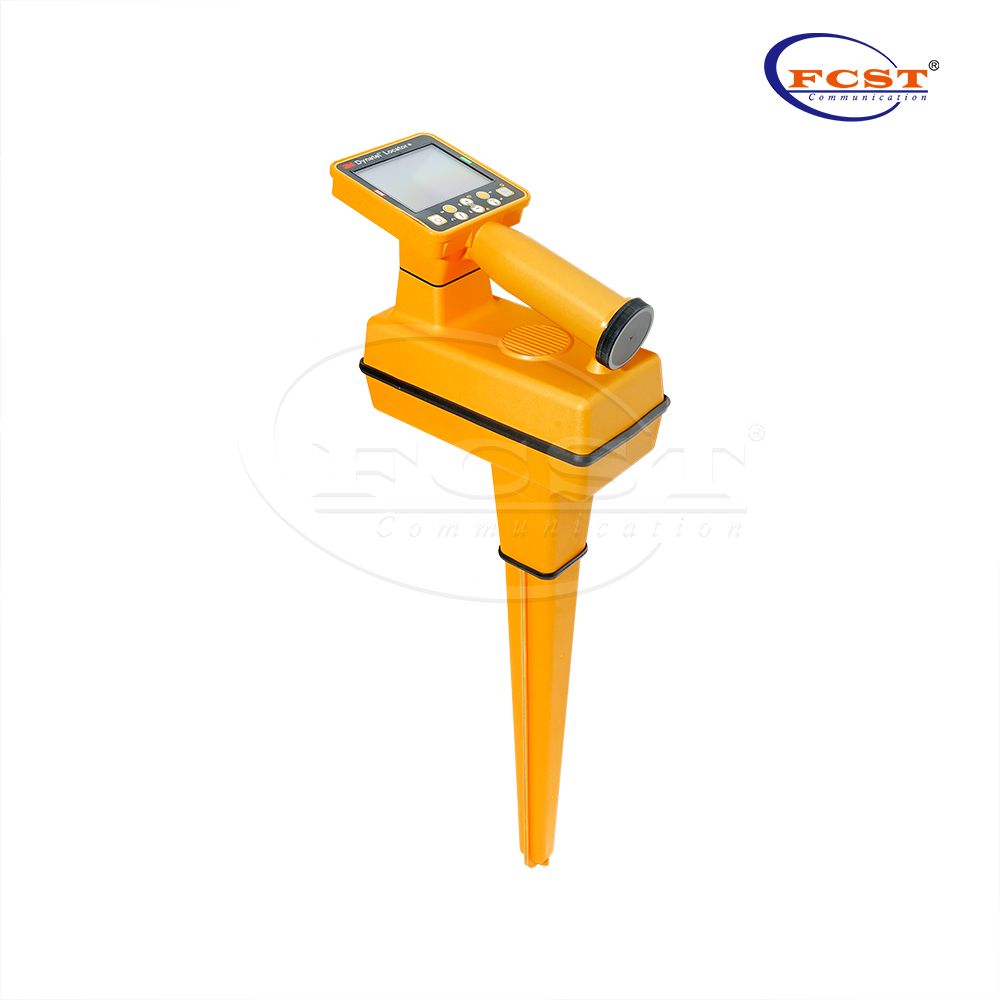

تم تصميم سلسلة 3M Dynatel™ 1420X و1420XE وسلسلة 3M Dynatel™ 7420X و7420XE لتزويد متخصصي تحديد المواقع بالتقنيات التالية لتحديد المواقع ورسم الخرائط تحت الأرض.
ميزة المنتج
جهاز استقبال مزود بتقنية Bluetooth®wireless.

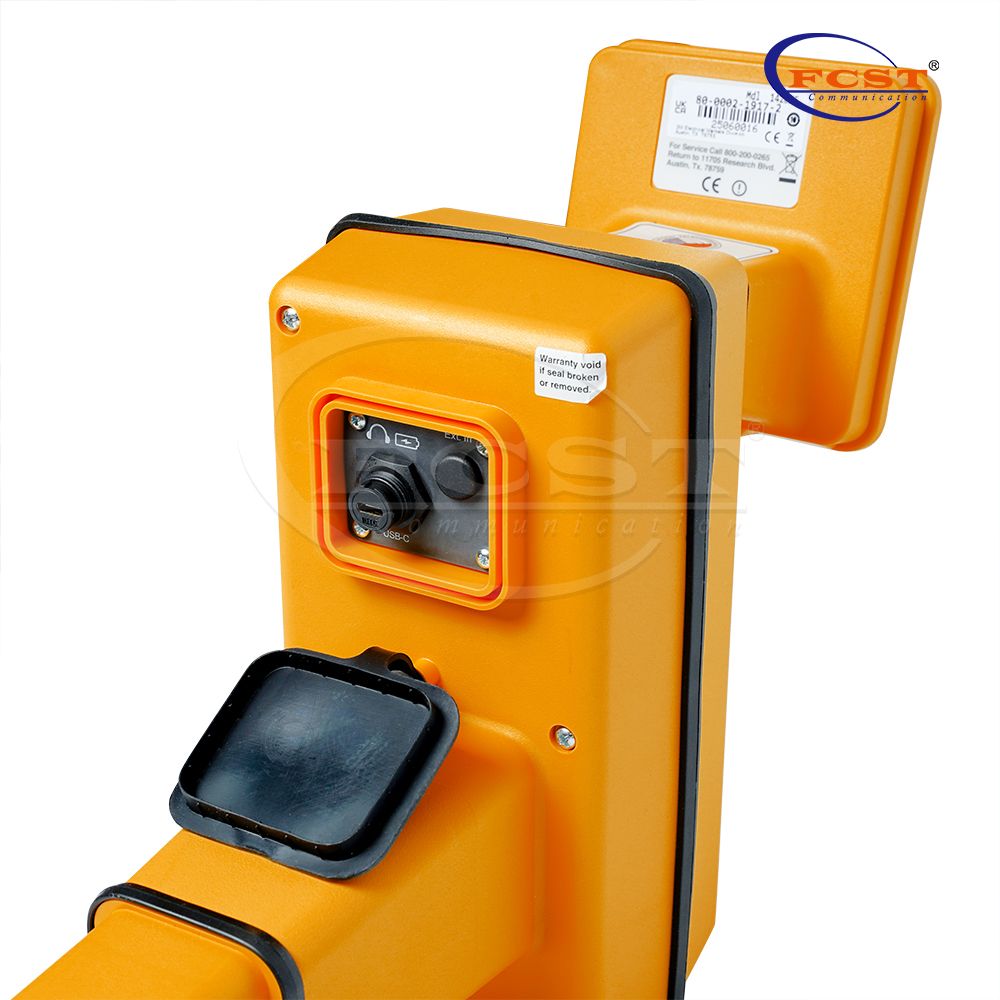

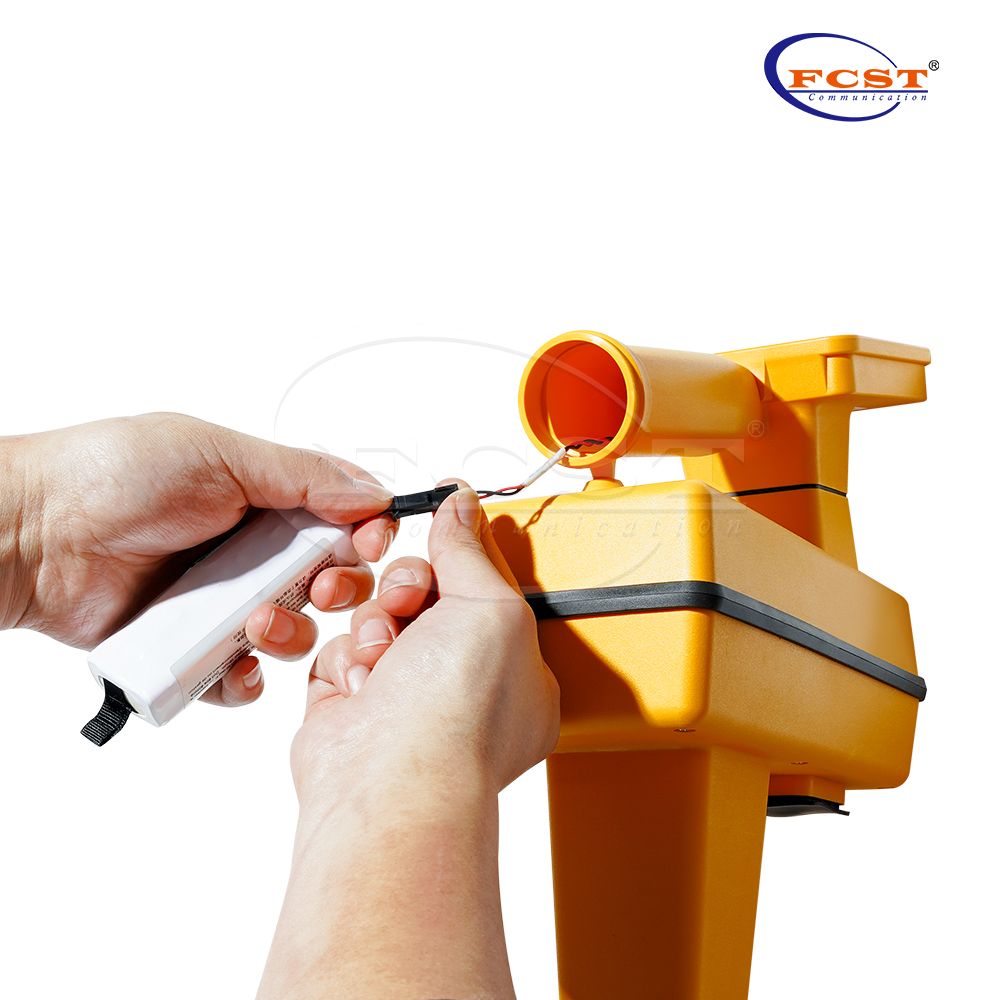

منفذ USB المدمج متوافق مع موصل USB Type-C®.
نظام تحديد المواقع العالمي (GPS) الداخلي الذي يمكن حفظه داخليًا أو مباشرة على شريحة ذاكرة متوافقة مع موصل USB Type-C®، كتابة/قراءة/تحديد موقع علامات 3M™ iD.

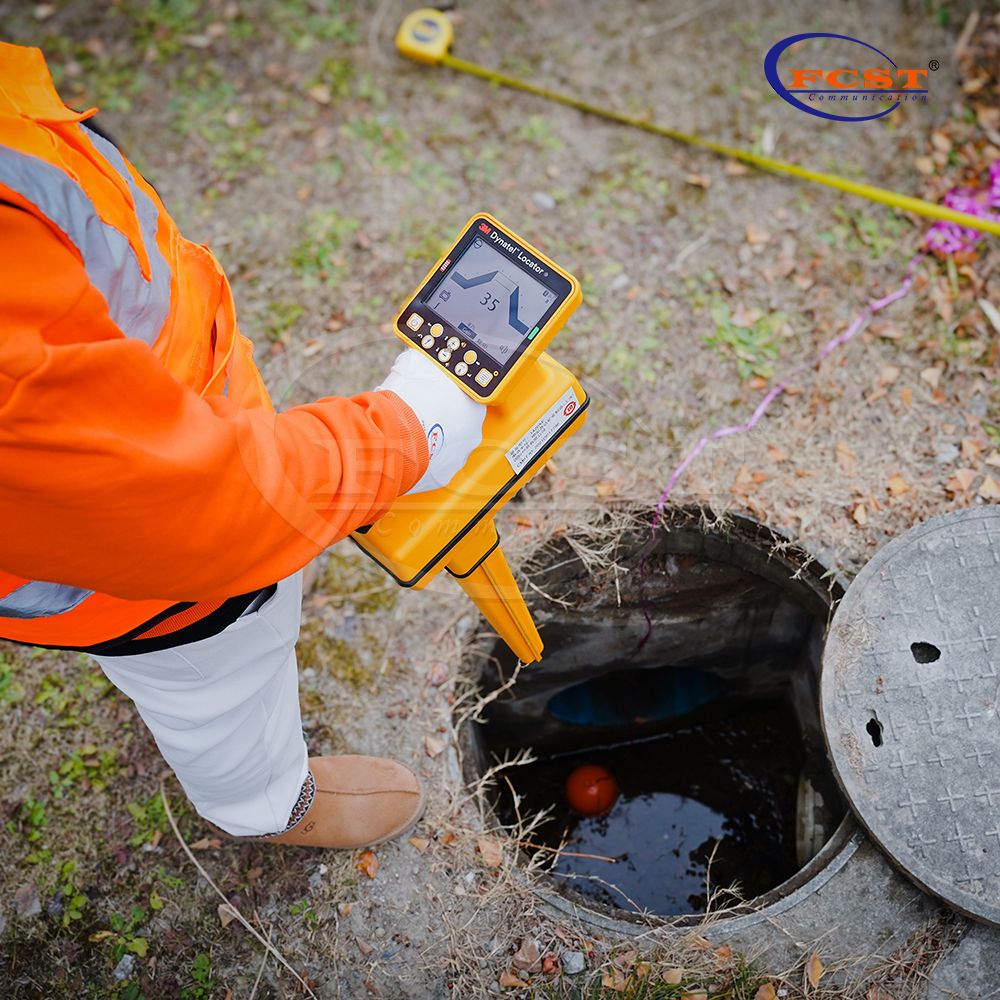

حدد موقع نظام التحديد الإلكتروني 3M™ (EMS).
هوائيات تحديد المسار EMS (محددات المواقع من سلسلة 3M™ Dynatel™ 7420X و7420XE).
هوائيات EMS متعددة لتحقيق أقصى قدر من إمكانيات تحديد الموقع (3M™ Dynatel™ 7420X و7420XE Series Locators).

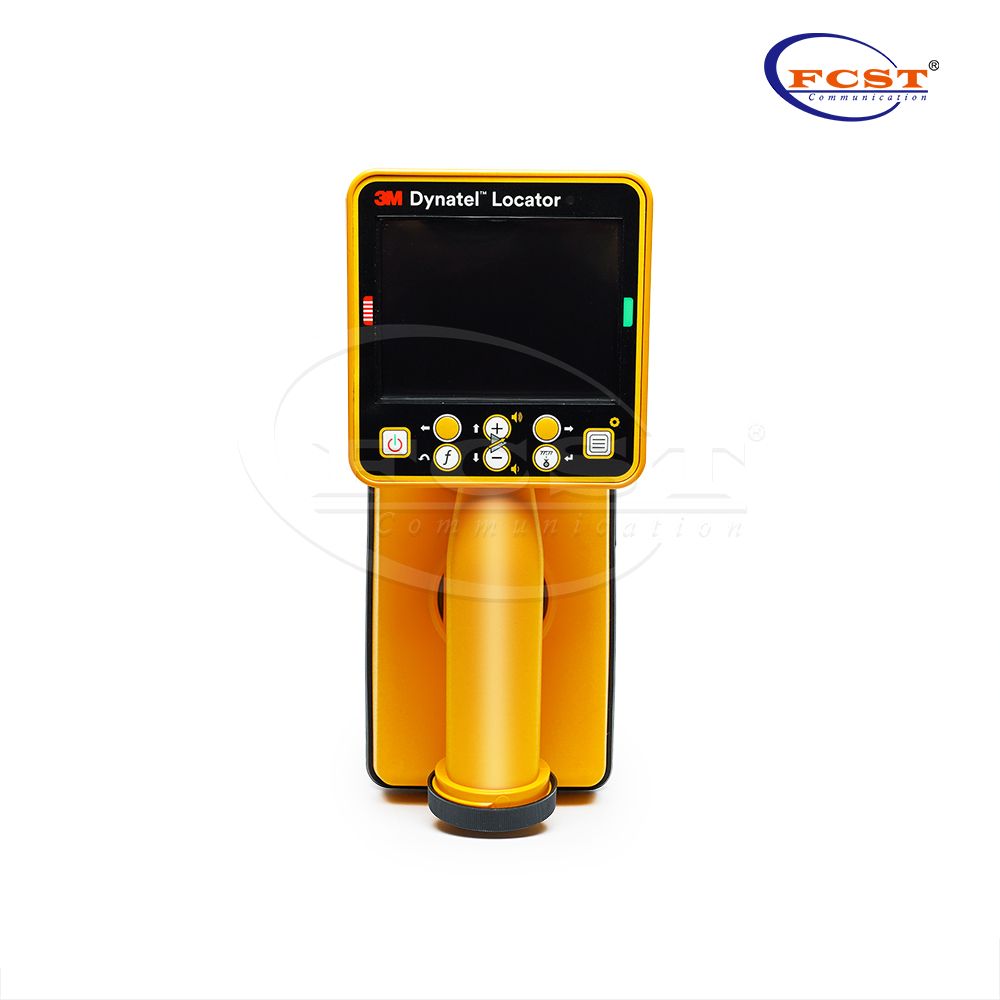

شاشة LCD كبيرة مع واجهة رسومية مدفوعة بالصور.

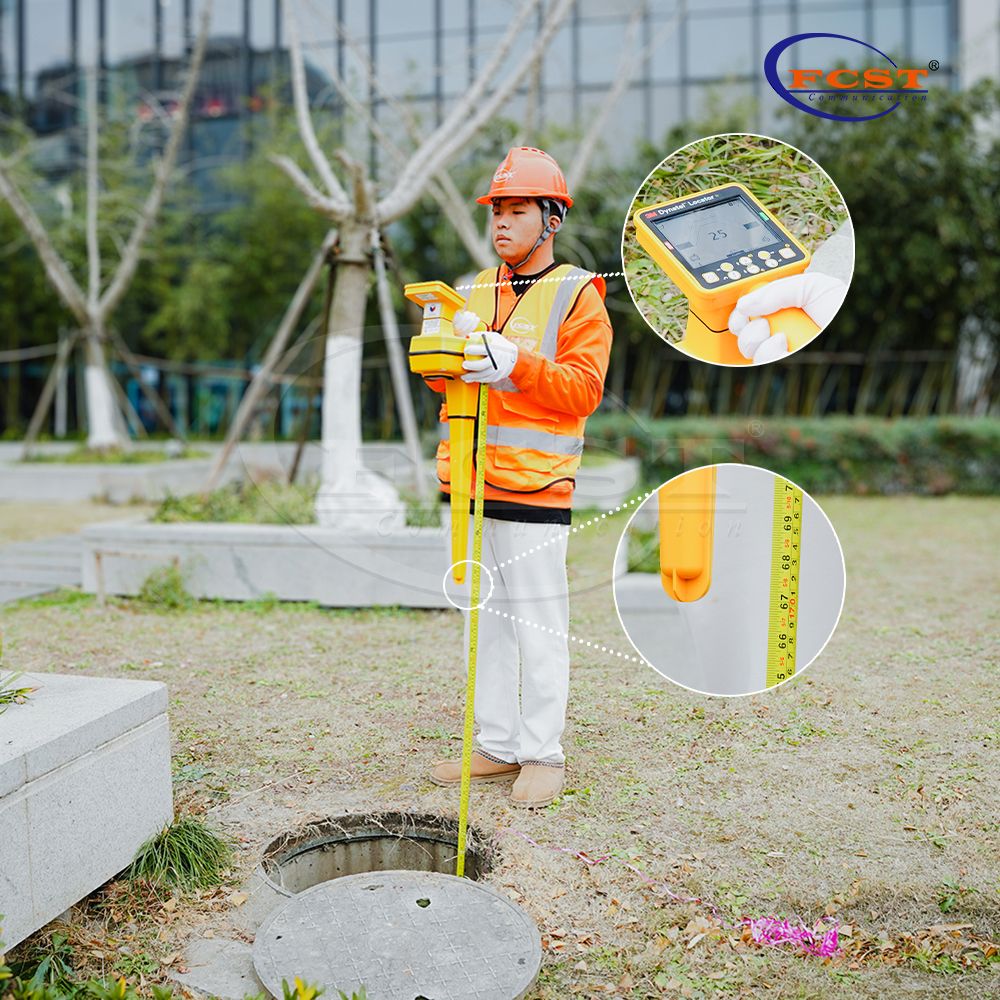

| المواصفات المادية | ||
| المتلقي | الحجم (الطول × العرض × الارتفاع) بوصة (سم) | الوزن مع البطاريات |
| محددات المواقع Dynatel™ 1420X/1420XE | 30 × 4.7 × 10.5 (76.2 × 11.9 × 26.7) | 4.1 رطل (1.8 كجم) |
| محددات المواقع Dynatel™ 7420X/7420XE | 30 × 6.7 × 10.5 (76.2 × 17 × 26.7) | 4.9 رطل (2.2 كجم) |
| صندوق الشحن | الحجم (الطول × العرض × الارتفاع) بوصة (سم) | الوزن مع البطاريات |
| محددات المواقع Dynatel™ 1420X/1420XE | 33 × 17 × 12.6 (84 × 43 × 32) | 5.7 رطل (2.6 كجم) |
| محددات المواقع Dynatel™ 7420X/7420XE | 33 × 17 × 12.6 (84 × 43 × 32) | 9.5 رطل (4.3 كجم) |
| المواصفات البيئية | |
| بيئة التشغيل | في الهواء الطلق؛ داخلي للشحن والتكوين مع جهاز كمبيوتر |
| درجة حرارة التشغيل | -4 درجة فهرنهايت إلى 122 درجة فهرنهايت (-20 درجة مئوية إلى 50 درجة مئوية) |
| درجة حرارة التخزين | -4 درجة فهرنهايت إلى 158 درجة فهرنهايت (-20 درجة مئوية إلى 70 درجة مئوية) |
| تنظيمية | سلسلة 3M™ Dynatel™ Locators 1420X/7420X (الجزء 15 من لجنة الاتصالات الفيدرالية) سلسلة 3M™ Dynatel™ Locators 1420XE/7420XE (CE) |
| المعيار البيئي | IP54 |
| أقصى ارتفاع | 6500 قدم (2000 م) |
| المواصفات الكهربائية للرسيفر | |
| قوة | حزمة بطارية قابلة لإعادة الشحن 3M™ (حزمة بطارية قلوية بحجم 8xAA للنسخ الاحتياطي) 1 |
| عمر البطارية | 8 ساعات نموذجية2 |
| وقت الشحن | 3 ساعات مع محول تيار متردد 3A USB Type-C® بقدرة 15W3 |
| عرض | شاشة LCD قطرية 4.4 بوصة (واجهة المستخدم الرسومية القائمة على القائمة) |
| المتحدث | 0.25 واط |
| جاك سماعة الرأس | مقبس هاتف صغير قياسي (يُستخدم مع محول USB Type-C®) |
| الاتصال | تقنية Bluetooth® اللاسلكية - Bluetooth 5.0 ثنائي الوضع. |
| الملفات الشخصية تدعم GAP، GATT، SPP. | وحدة بلوتوث 5.0 اللاسلكية بتردد 2.4 جيجا هرتز. |
| منفذ USB متوافق مع موصل USB Type-C®. | رسم خرائط نظام تحديد المواقع |
| واجهة GPS (داخلية، 3 م) CEP50 (دقة تحديد الموضع) | أجهزة GPS الخارجية - يرجى مراعاة المواصفات المنشورة للجهاز |
| السيطرة على المكاسب | يدوي وتلقائي |
| دقة عمق العلامة | ± 10% ± 2 بوصة (5 سم) حتى عمق العلامة المحدد4 |
ملحوظات:
يوصى باستخدام حزمة البطارية القابلة لإعادة الشحن. ومع ذلك، يتم توفير حامل البطارية والمحول لاستخدام القلوية بحجم 8-AA
بطاريات للنسخ الاحتياطي، الأمر الذي من شأنه أن يقلل من عمر البطارية.
تم تحديد عمر البطارية لحزمة البطارية القابلة لإعادة الشحن 3M™ لجهاز الاستقبال عند درجة حرارة 73 درجة فهرنهايت / 23 درجة مئوية، مع استخدام الإضاءة الخلفية والصوت بنسبة 10%
حجم على مستوى متوسط.
ستتوقف الوحدة عن الشحن عندما تكون درجة حرارة الوحدة 104 درجة فهرنهايت (40 درجة مئوية) أو أعلى وتغلق عند 122 درجة فهرنهايت (50 درجة مئوية)
دقة العمق عرضة لظروف الضوضاء المحيطة العالية
| ترددات علامة 3M™ EMS | |
| هاتف: الاتصالات السلكية واللاسلكية | 101.4 كيلو هرتز |
| PWR*: الطاقة الأمريكية | 169.8 كيلو هرتز |
| الغاز: الغاز | 83.0 كيلو هرتز |
| WTR: الماء | 145.7 كيلو هرتز |
| WW: مياه الصرف الصحي/الصرف الصحي | 121.6 كيلو هرتز |
| كوم: الكيبل التلفزيوني | 77.0 كيلو هرتز |
| GP: الأغراض العامة/المياه المستصلحة | 66.35 كيلو هرتز |
| CE PWR: القوة الأوروبية | 134 كيلو هرتز |
*غير متوفر لموديلات XE
| ترددات شريط تحديد المسار والحبال 3M™ EMS (سلسلة 3M™ Dynatel™ 7420X و7420XE) | |
| هاتف: الاتصالات السلكية واللاسلكية | 48.8 كيلو هرتز |
| PWR: الطاقة الأمريكية والأوروبية | 34.9 كيلو هرتز |
| الغاز: الغاز | 53.9 كيلو هرتز |
| WTR: الماء | 73.5 كيلو هرتز |
| WW: مياه الصرف الصحي/الصرف الصحي | 41.4 كيلو هرتز |
| RW: المياه المستصلحة | 44.9 كيلو هرتز |
| علامة 3M™ EMS وعلامة المسار - نطاق القراءة | ||
| 1420X/1420XE | 7420X/7420XE | |
| علامات 3M EMS | أقصى نطاق للقراءة: | أقصى نطاق للقراءة: |
| السطح القريب | 3 قدم (0.9 م) | 3 قدم (0.9 م) |
| علامة الكرة | 5 قدم (1.5 م) | 5 قدم (1.8 م) |
| متوسطة المدى | 6 قدم (1.8 م) | 6 قدم (2.1 م) |
| كامل المدى | 8 قدم (2.4 م) | 8 قدم (2.8 م) |
| علامة مسار 3M EMS | أقصى نطاق للقراءة: | أقصى نطاق للقراءة: |
| 7### سلسلة الشريط أو الحبل | غير قابل للتطبيق | 4 قدم (1.2 م) |
| 3M™ EMS iD Marker - نطاق الكتابة والقراءة | |||
| 1420X/1420XE | 7420X/7420XE | ||
| علامات تحديد الهوية 3M EMS | أقصى نطاق للكتابة: | أقصى نطاق للقراءة: | أقصى نطاق للقراءة: |
| السطح القريب | 6 بوصة (15 سم) | 2 قدم (0.6 م) | 3 قدم (0.9 م) |
| علامة الكرة: PWR: الطاقة الأمريكية WTR: ماء | 12 بوصة (30 سم) | 3.3 قدم (1.0 م) | 5 قدم (1.5 م) |
| علامة الكرة: TEL: الاتصالات السلكية واللاسلكية CE PWR: CE الطاقة WW: مياه الصرف الصحي الغاز: الغاز CATV: الاتصالات GP: الغرض العام | 12 بوصة (30 سم) | 4 قدم (1.2 م) | 5 قدم (1.5 م) |
| كامل المدى | 24 بوصة (60 سم) | 6.6 قدم (2.0 م) | 8 قدم (2.4 م) |
| تخزين بيانات المتلقي | |
| سجلات قراءة EMS-iD* | 512 |
| سجلات برنامج EMS-iD* | 128 |
| تحديد موقع السجلات* | 512 |
| عدد قوالب EMS-iD: | 75 |
| * لا يوجد حد للتسجيل مع محرك أقراص فلاش خارجي. (يقتصر فقط على حجم محرك الأقراص المحمول) | |
