FCST-15JDB-SC
FCST
FCST-15JDB-SC
نظرة عامة على المنتج
موصل مستقيم مصمم للدفن المباشر. لا الصدأ. لا تسرب. لا إعادة التفكير.
تواجه شبكات المنتجات الدقيقة تحت الأرض حقيقة بسيطة ولكنها مكلفة: فالاتصال الأضعف هو الذي يحدد عمر الرابط بأكمله. دخول الماء، أو التآكل، أو الضرر الناجم عن الردم، أو فشل الختم - أي من هذه يمكن أن يحول الوصلة الروتينية إلى عملية حفر باهظة الثمن.

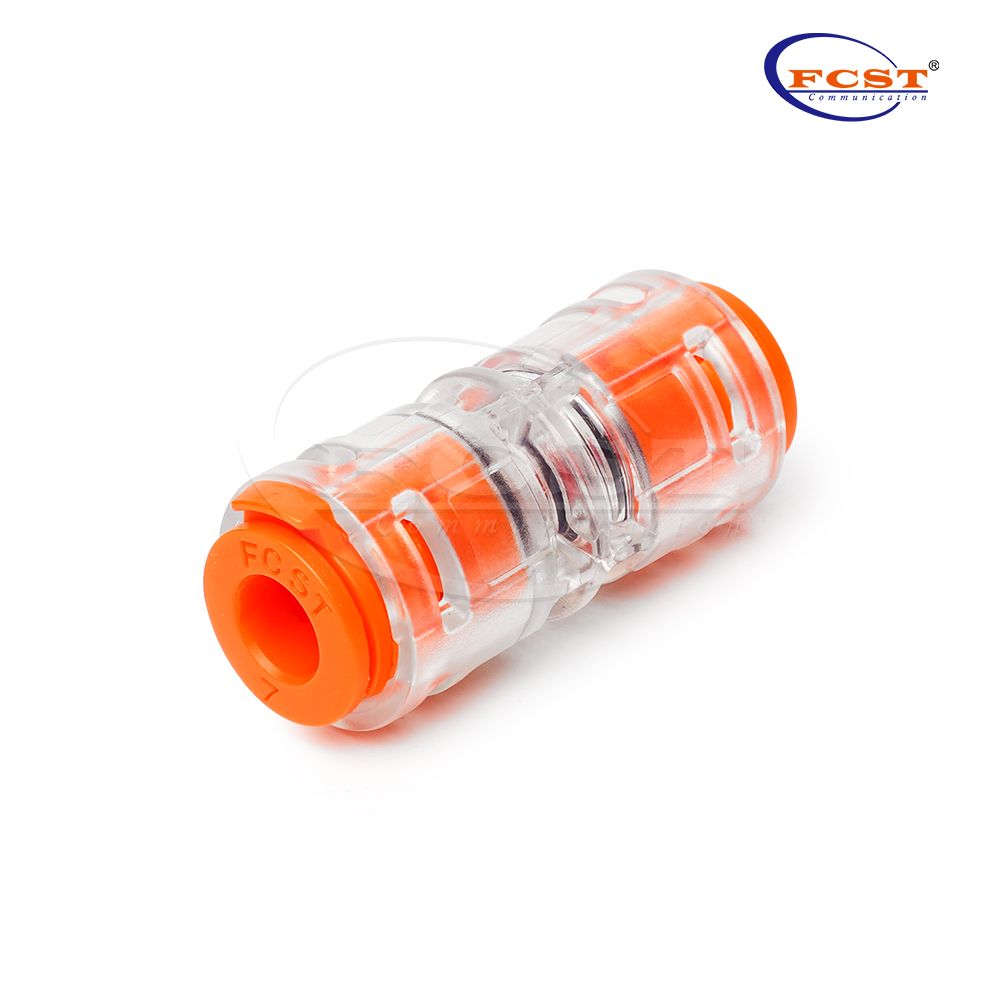

FCST-15JDB-SC موصل مستقيم للمنتج الدقيق عبارة عن موصل مستقيم للمنتج الدقيق خالي من المعدن وملائم للدفع مصمم خصيصًا لبيئات الدفن المباشر (DB) والتثبيت المباشر (DI). فهو يجمع بين هيكل شفاف تمامًا ومقاوم للصدمات مع ختم مصنف IP68 ومشبك قفل أمان مُجمَّع مسبقًا - مما يمنحك اتصالاً يمكنك تثبيته بسرعة ونسيانه لعقود من الزمن.
- مشبك قفل أمان تم تجميعه مسبقًا.
- مقاومة الصدمات – معتمدة 15J.
- التجويف العالمي - يقلل من تعقيد SKU.
- تصميم مضاد للرواسب، مقاوم للمواد الكيميائية.
- تصميم بلاستيكي كامل (خالي من المعدن) - لا يوجد خطر للصدأ.
- بالنسبة للمنتجات الدقيقة مقاس 7 -16 مم، يمكن تخصيص OEM.

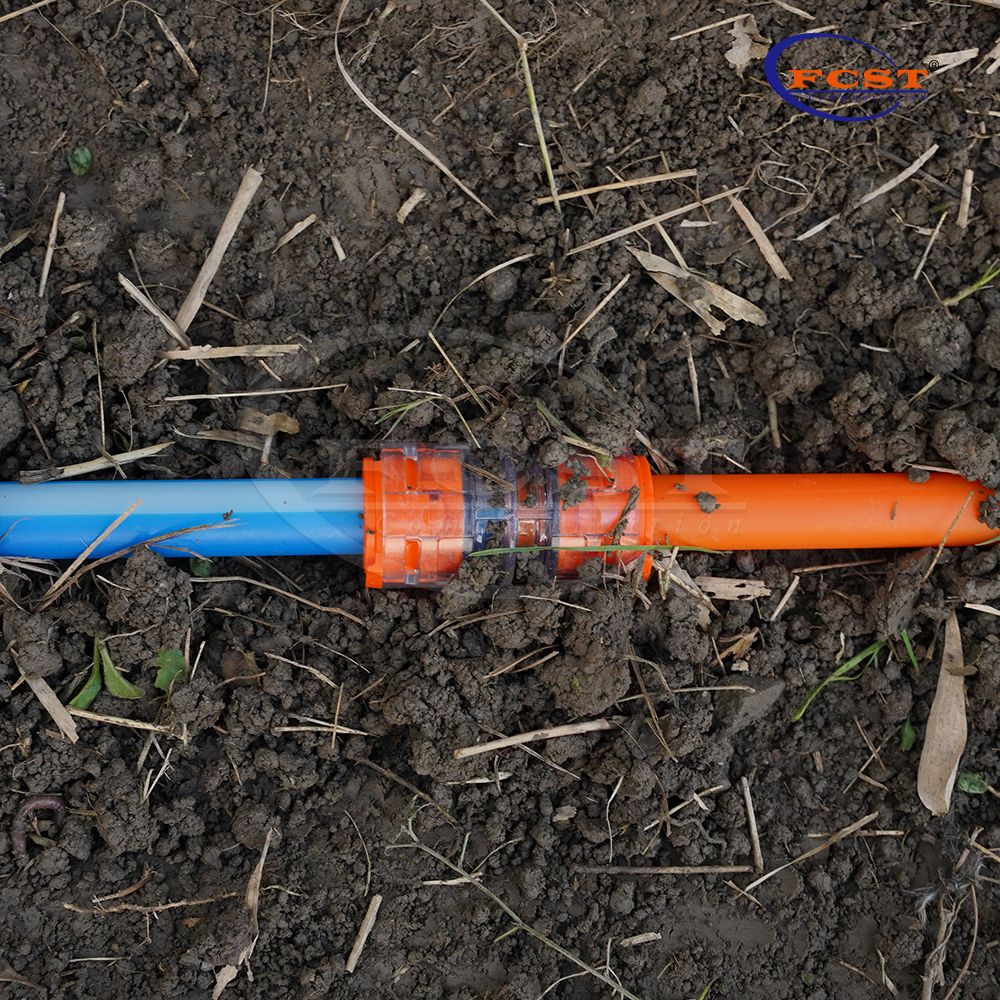

- مناسبة للاستخدام في التطبيقات المدفونة مباشرة (DB).
- تركيب سهل 'بالدفع' ، وجسم شفاف وواضح تمامًا.
- المكونات مصنوعة من مواد قابلة لإعادة التدوير لتقليل انبعاثات ثاني أكسيد الكربون.

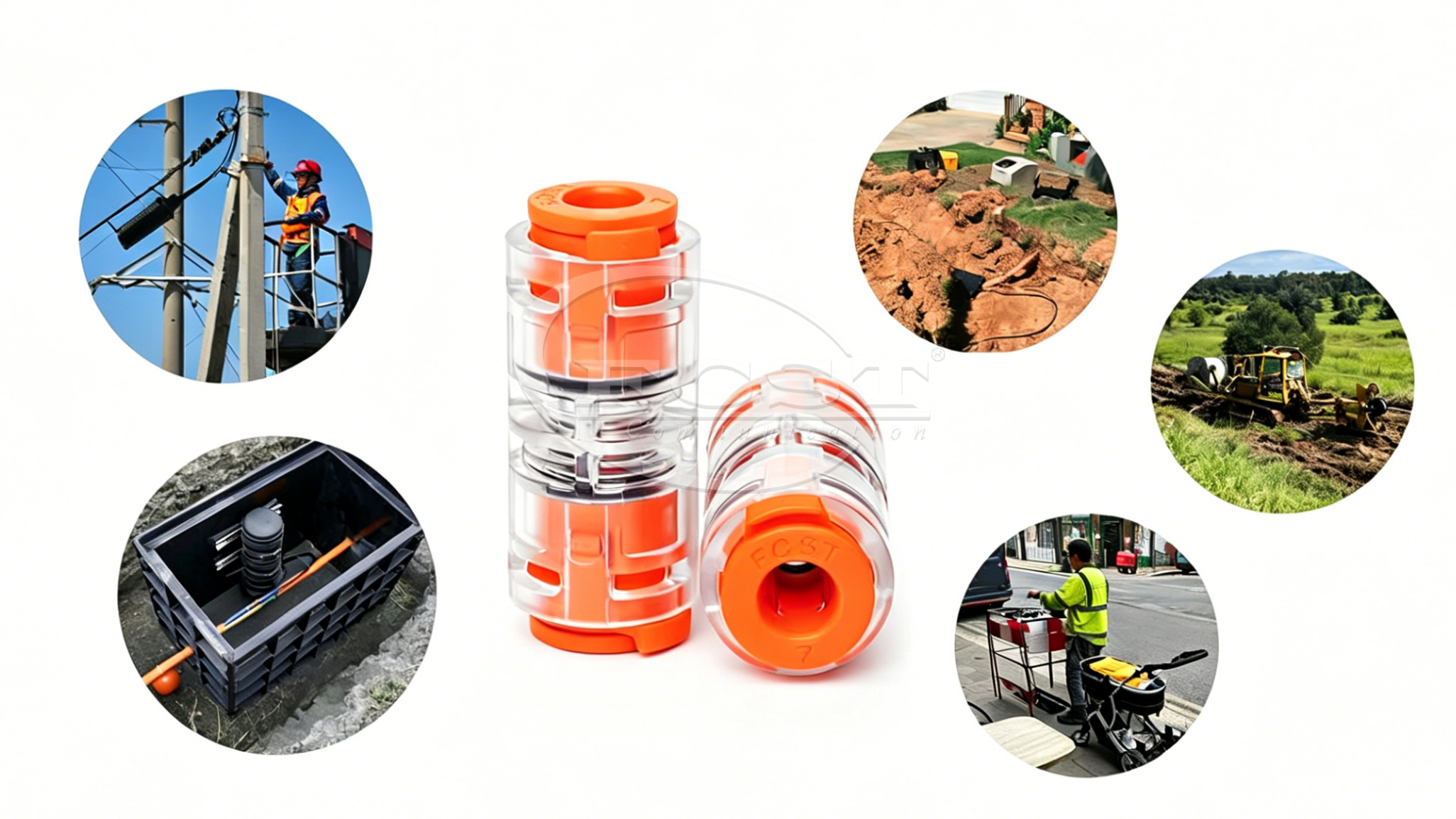

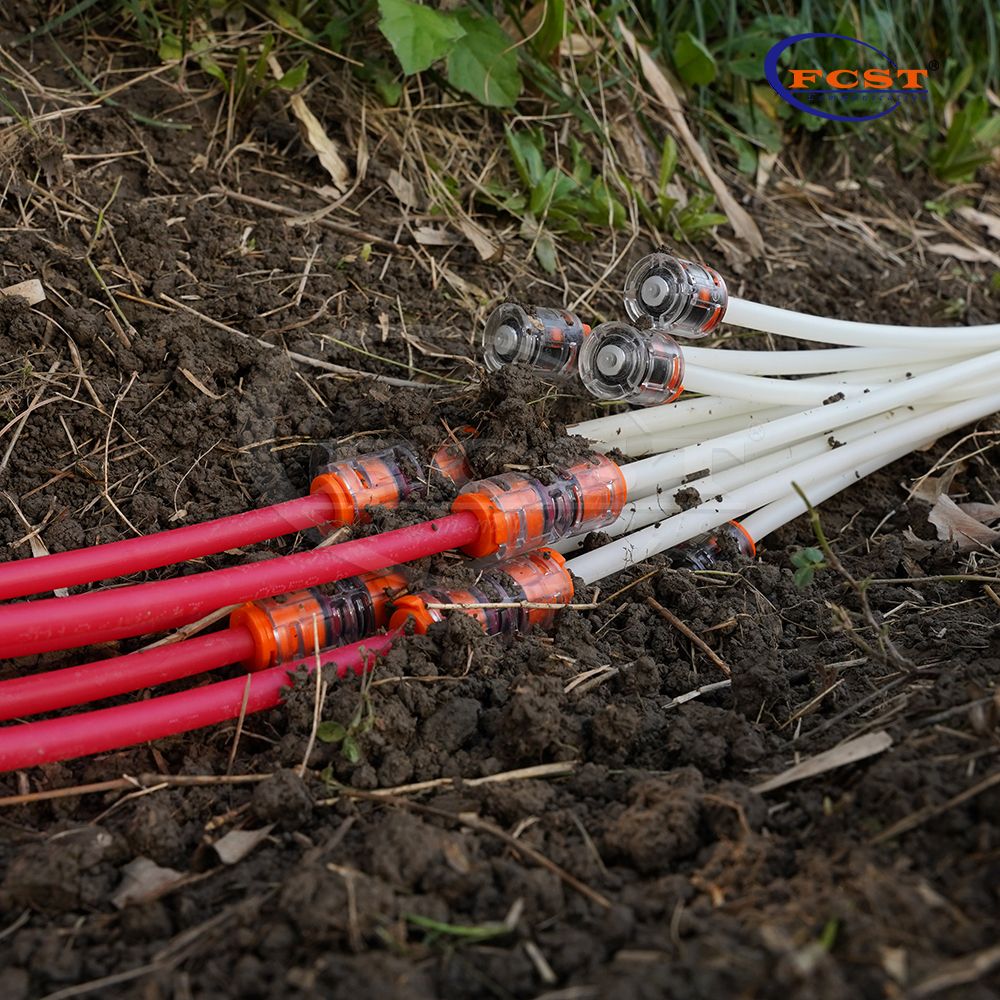

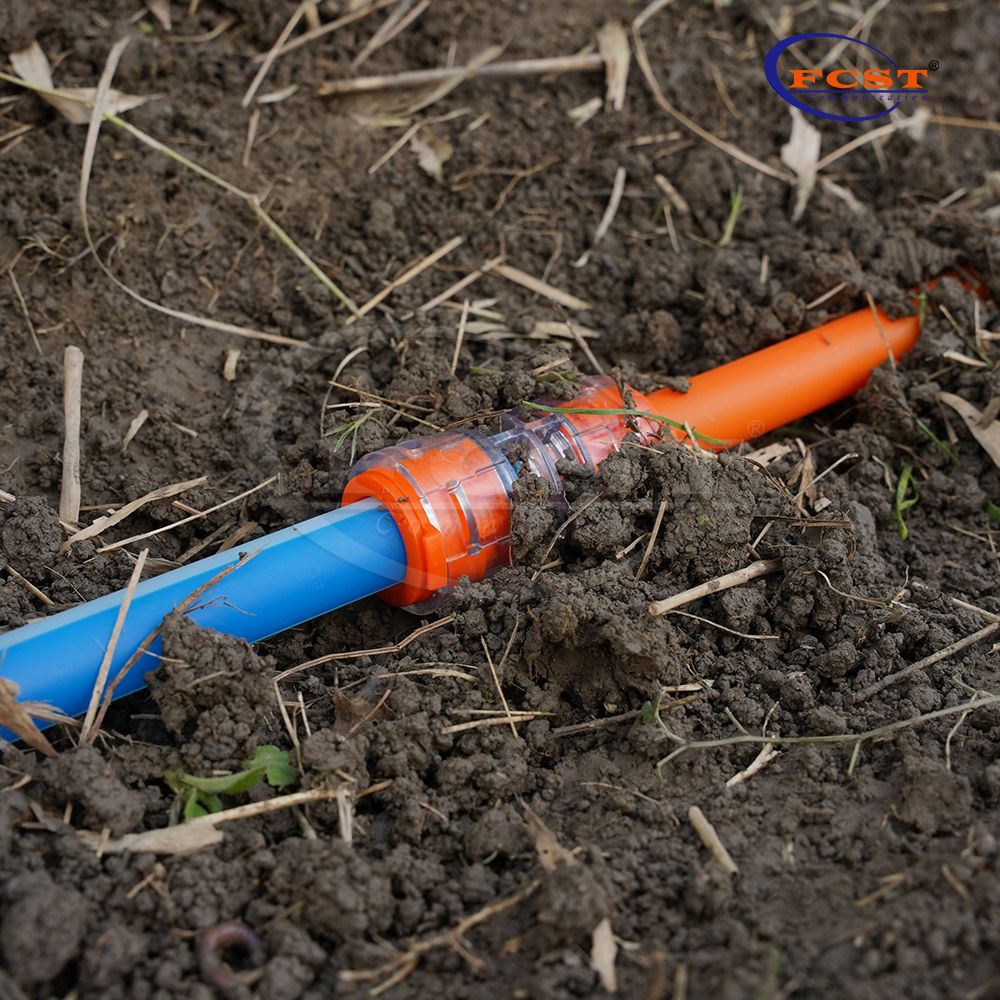

سيناريوهات التطبيق والاختبار
مواصفات المنتج
بناء | وصف |
تو يكون للموصل | HDPEMicroduct (DB | DI | TW) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
الحياة المقدرة | 25 سنة |
فئة الحماية | IP68 |
اختبار دخول المياه | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15 درجة مئوية إلى +50 درجة مئوية |
درجة حرارة التشغيل (بعد النفخ) | -20 درجة مئوية إلى +70 درجة مئوية |
درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | الحجم: 12 مم، 50 ن | الحجم ≥14 مم، ≥ 120 ن |
مقاومة التأثير | 15 ج |
وفقا للمعايير | DIN EN 50411-2-8، EN 50411-2-5، LEC 60794-1-24، E4: 15 جول، |
معيار |
إن 60529:IP68 |
EN 61300-2-26: ضباب الملح |
EN 61300-2-33: إعادة الإدخال |
LEC 60794-1-24، E4: 15 جول |
EN 61300-2-10: مقاومة السحق |
EN 61300-3-1: المظهر البصري |
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة |

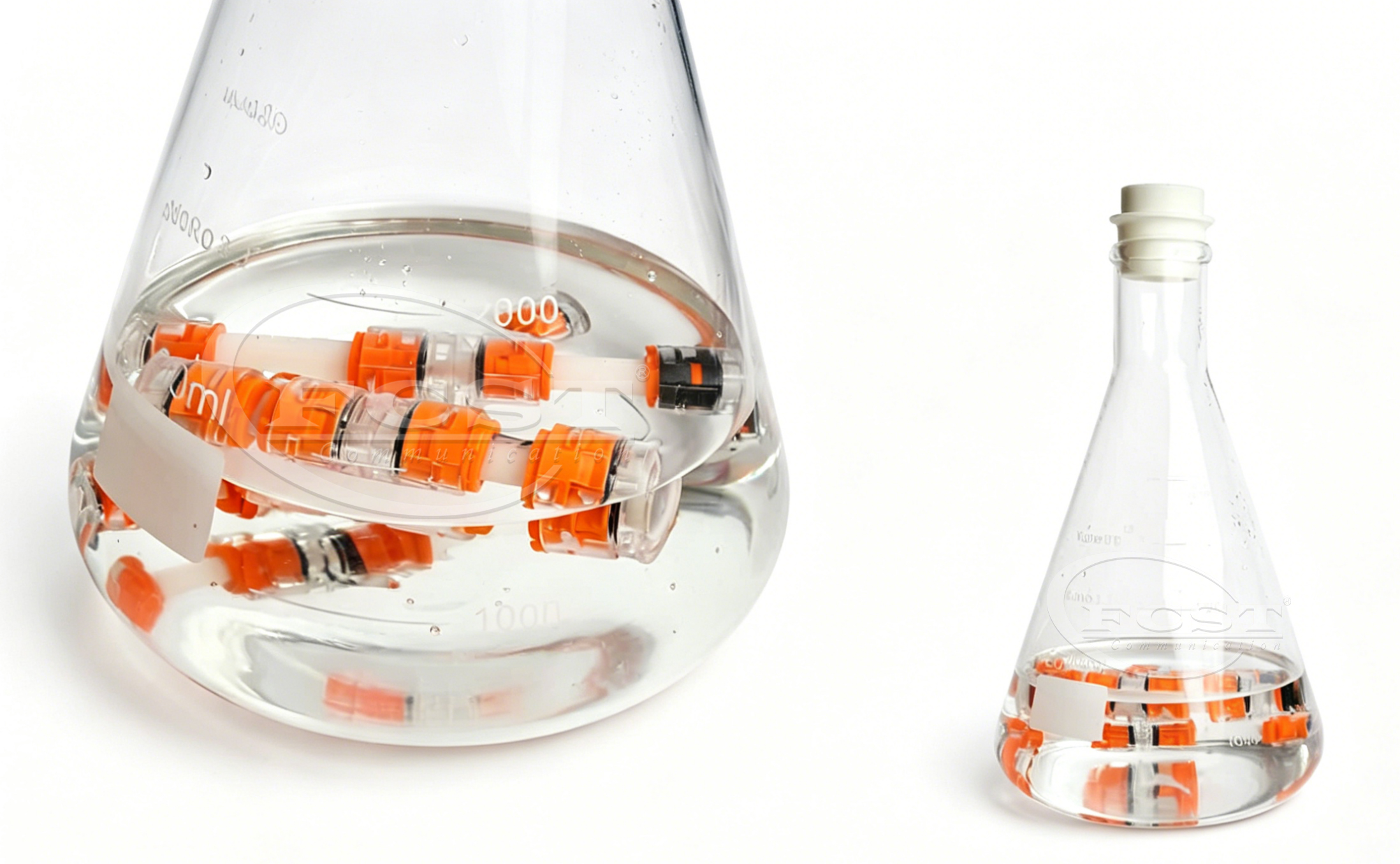

إن 61300- 2-34: المقاومة الكيميائية |
EN 50411-2-8: الملحق هـ: قوة الإدراج |
EN 61386-22: اختبار سلك التوهج عند 750 درجة مئوية |
EN 50411-2-8: الملحق د: اختبار التثبيت |
EN 61300-2-22: تغير درجة الحرارة |
EN60794-1-2 الطريقة E1. قوة الشد |
EN 61300-2-38: 2006، الطريقة ب:فقد الضغط |
EN 50411-2-8: الملحق ج: مقاومة الضغط العالي |
EN 61300-2-23: 1997، الطريقة الثانية: الغمر في الماء |
EN 61386- 24: أنظمة القنوات المدفونة تحت الأرض |
EN 61300-2-38:2006، الطريقة أ: أداء الختم |

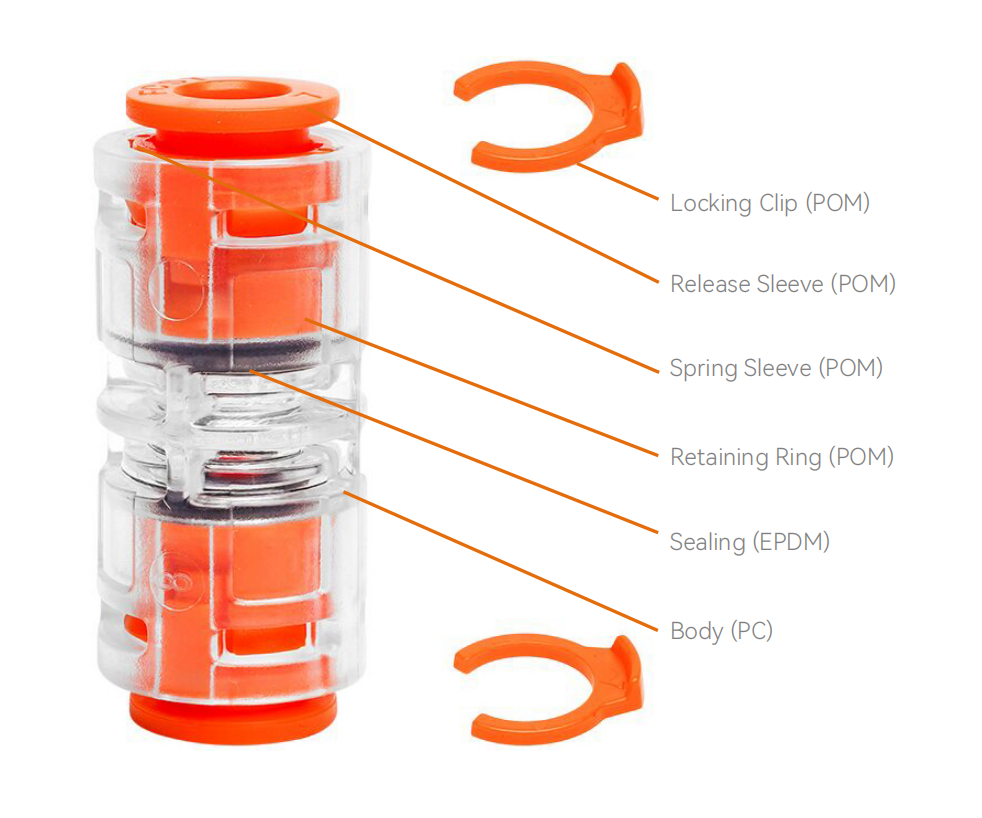

مادة المنتج
طلب المعلومات

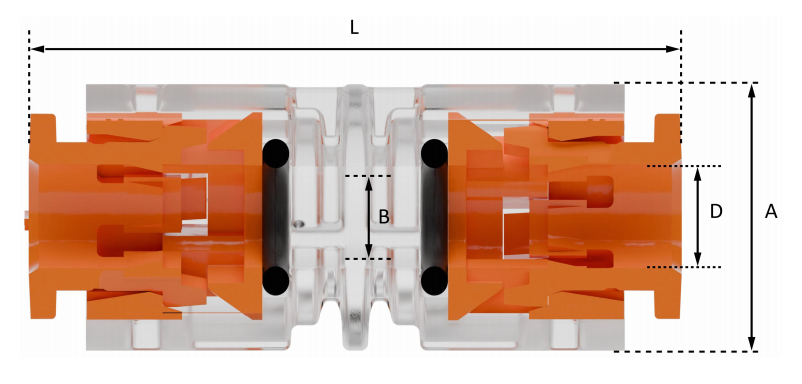

| نموذج | د (مم) | أ (مم) | ب (مم) | لتر (مم) | الوزن (ز) |
| FCST-15JDB-SC7 | 7+0.4 | 18.8+0.2 | 6.10±0.2 | 45.2±0.2 | 9-9.8 |
| FCST-15JDB-SC10 | 10+0.4 | 21.8+0.2 | 9.1 ± 0.2 | 46.6±0.2 | 13-15 |
| FCST-15JDB-SC12 | 12+0.4 | 24.7+0.2 | 11.1 ± 0.2 | 54.5±0.2 | 18-22 |
| FCST-15JDB-SC14 | 14+0.4 | 26.7+0.2 | 13.0±0.2 | 54.9±0.2 | 15-17.3 |
| FCST-15JDB-SC16 | 16+0.4 | 28.7+0.2 | 15.1±0.2 | 56.4±0.2 | 21-25 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
سؤال وجواب
1. ما هي القدرة الإنتاجية لموصل المنتجات الدقيقة?
14/10 ملم
القدرة الإنتاجية اليومية: 23,000 قطعة.
القدرة الإنتاجية الشهرية: 780,000 قطعة.
2. كم عدد مرافق الإنتاج والموظفين لدى FCST؟
1. مساحة المصنع: 12000 متر مربع.
2. عدد الموظفين: 150 الناس.
3. آلات التثقيب عالية السرعة: 10 مجموعات.
4.آلات قولبة حقن البلاستيك: 43 مجموعات.
5. آلات صب ضغط حلقة الختم: 4 مجموعات.
6. أدوات الآلات CNC: 60 مجموعات.
7. خطوط إنتاج تجميع الأجزاء الآلية: 40 مجموعات.
8. مكابس التجميع اليدوية: 20 مجموعات.
9. آلات تجميع موصل المنتجات الدقيقة شبه الآلية: 2 مجموعات.
10. معدات اختبار المنتج: 10 مجموعات.

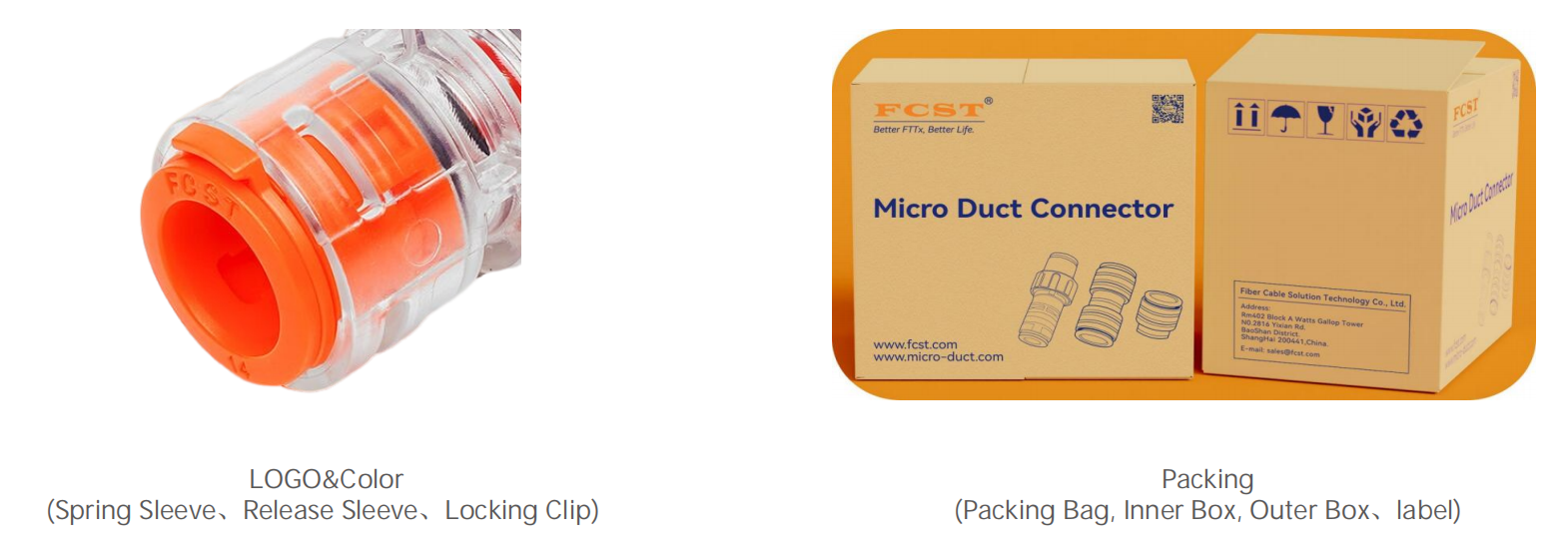

3. ما هي الأجزاء من قارنة التوصيل الدقيقة ذات الجسم الشفاف مقاس 3/8 بوصة التي يمكن تخصيصها بالألوان؟
الأجزاء القابلة للتخصيص: حلقة الاحتفاظ ,، ,مشبك قفل الأكمام ,الزنبركية
لون قابل للتخصيص: يمكن أن تشير الألوان إلى بطاقة ألوان RAL وبطاقة ألوان PANTONE.
4.ما هي العمليات المطلوبة لتخصيص تركيبات المنتجات الدقيقة الملائمة لقاعدة البيانات؟
5. ما هي الشهادات البيئية التي يتوافق معها موصل القناة الدقيقة المنفوخة بالهواء ؟
وصول 、روس
