FCST-40/48-CH 100G AWG الحراري
FCST
FCST-40/48-CH 100G Athermal AWG
نظرة عامة على المنتج
تقدم FCST Optronics مجموعة كاملة من منتجات AWG الحرارية/الحرارية، بما في ذلك 50 جيجا هرتز و100 جيجا هرتز و200 جيجا هرتز الحراري/الحراري AWG.نقدم هنا المواصفات العامة لمكون MUX/DEMUX ذو 40 قناة بسرعة 100 جيجا هرتز Gaussian Athermal AWG (40 قناة AAWG) المزود للاستخدام في نظام DWDM.
يتمتع Athermal AWG (AAWG) بأداء مكافئ لأداء AWG الحراري القياسي (TAWG) ولكنه لا يحتاج إلى طاقة كهربائية لتحقيق الاستقرار.يمكن استخدامها كبدائل مباشرة لمرشحات الأغشية الرقيقة (وحدة DWDM من نوع الفلتر) للحالات التي لا تتوفر فيها طاقة، كما أنها مناسبة للتطبيقات الخارجية التي تزيد عن -30 إلى +70 درجة في شبكات الوصول.يوفر Athermal AWG (AAWG) من FCST أداءً بصريًا ممتازًا وموثوقية عالية وسهولة التعامل مع الألياف وحل توفير الطاقة في حزمة مدمجة.يمكن اختيار ألياف الإدخال والإخراج المختلفة، مثل ألياف SM وألياف MM وألياف PM لتلبية التطبيقات المختلفة.يمكننا أيضًا تقديم حزم منتجات مختلفة، بما في ذلك صندوق معدني خاص وحامل حامل مقاس 19 بوصة 1U.
إن مكونات DWDM المستوية (الحرارية/الحرارية AWG) من FCST Optronics مؤهلة تمامًا وفقًا لمتطلبات ضمان موثوقية Telcordia للمكونات الإلكترونية الضوئية والألياف الضوئية (GR-1221-CORE/UNC، ومتطلبات ضمان الموثوقية العامة لمكونات تفرع الألياف البصرية، و Telcordia TR-NWT-000468، ممارسات ضمان الموثوقية للأجهزة الإلكترونية البصرية).
منتج مزايا
PDL منخفض.
خسارة الإدراج منخفضة.
الحديث المتبادل منخفض للغاية.
تشتت لوني منخفض.
تم تأسيس تقنية السيليكا على السيليكون.
تطبيقات المنتج
l نقل DWDM.
l توجيه الطول الموجي.
l إضافة/إسقاط مضاعفة بصرية.
معامل | تحديد | ||
Mفي | اكتب | Mفأس | |
عدد سf القنوات | 40/48 | ||
تباعد القنوات الرقمية (جيجاهرتز) | 100 | ||
تشا.مركز الطول الموجي (نانومتر) | النطاق C | ||
مسح نطاق مرور القناة (نانومتر) | ±0.1 | ||
استقرار الطول الموجي (نانومتر) | ±0.05 | ||
-1 ديسيبل عرض النطاق الترددي للقناة (نانومتر) | 0.36 | - | - |
-3عرض النطاق الترددي للقناة ديسيبل (نانومتر) | 0.51 | - | - |
خسارة الإدراج البصري في شبكة الاتحاد (ديسيبل) | - | 4.5 | 6.0 |
عزل القناة المجاورة (ديسيبل) | 25 | - | - |
عزل القناة غير المجاورة (ديسيبل) | 30 | - | - |
إجمالي عزل القناة (ديسيبل) | 24 | - | - |
توحيد فقدان الإدراج (ديسيبل) | - | - | 1.0 |
الاتجاهية (الحد الأقصى فقط) (ديسيبل) | 45 | - | - |
تموج فقدان الإدراج (ديسيبل) | - | - | 0.5 |
فقدان العودة البصرية (ديسيبل) | 40 | - | - |
الخسارة المعتمدة على الاستقطاب في نطاق القناة الواضحة (ديسيبل) | - | 0.3 | 0.5 |
تشتت وضع الاستقطاب (ملاحظة) | - | - | 0.5 |
الحد الأقصى للطاقة الضوئية (ديسيبل ميلي واط) | - | - | 23 |
نطاق مراقبة الإدخال/الإخراج MUX1 DEMUX (ديسيبل مللي واط) | -35 | - | +23 |
رطوبة التشغيل (%RH) | 5 | - | 95 |
درجة حرارة التخزين (ج) | -40 | - | +85 |
رطوبة التخزين (%RH) | 5 | - | 95 |
درجة حرارة التشغيل (ج) | -5~+65 (-40~+85 اختياري) | ||
حجم العبوة (مم) | الطول 120 × العرض 70 × الارتفاع 10 | ||
الحجم بين البراغي (مم) | 110x60 | ||
مواصفات المنتج
ملحوظة:يمثل IL أسوأ حالة على +/-0.تم قياس نافذة 1 نانومتر حول الطول الموجي PDL للاتحاد الدولي للاتصالات بمتوسط استقطاب عبر نافذة +/- 0.1 نانومتر حول الطول الموجي للاتحاد الدولي للاتصالات. قد تتغير المواصفات دون إشعار.

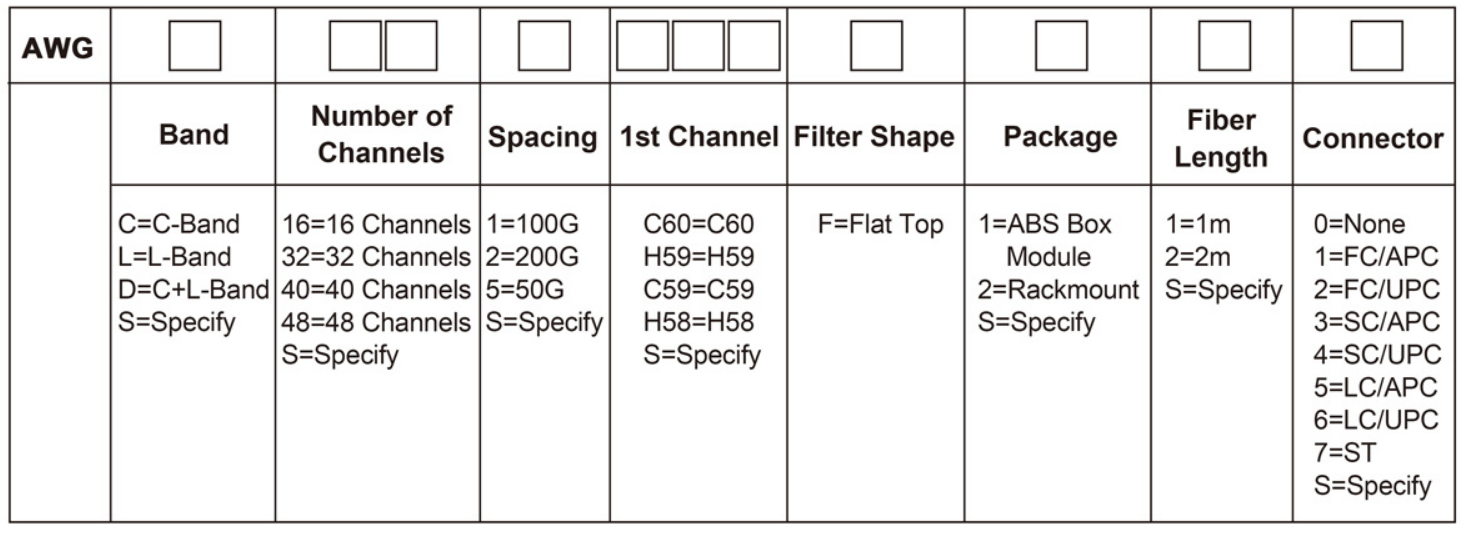

معلومات الطلبية
ال Pإنتاج Workshop Sكيف
