نظرة عامة على المنتج

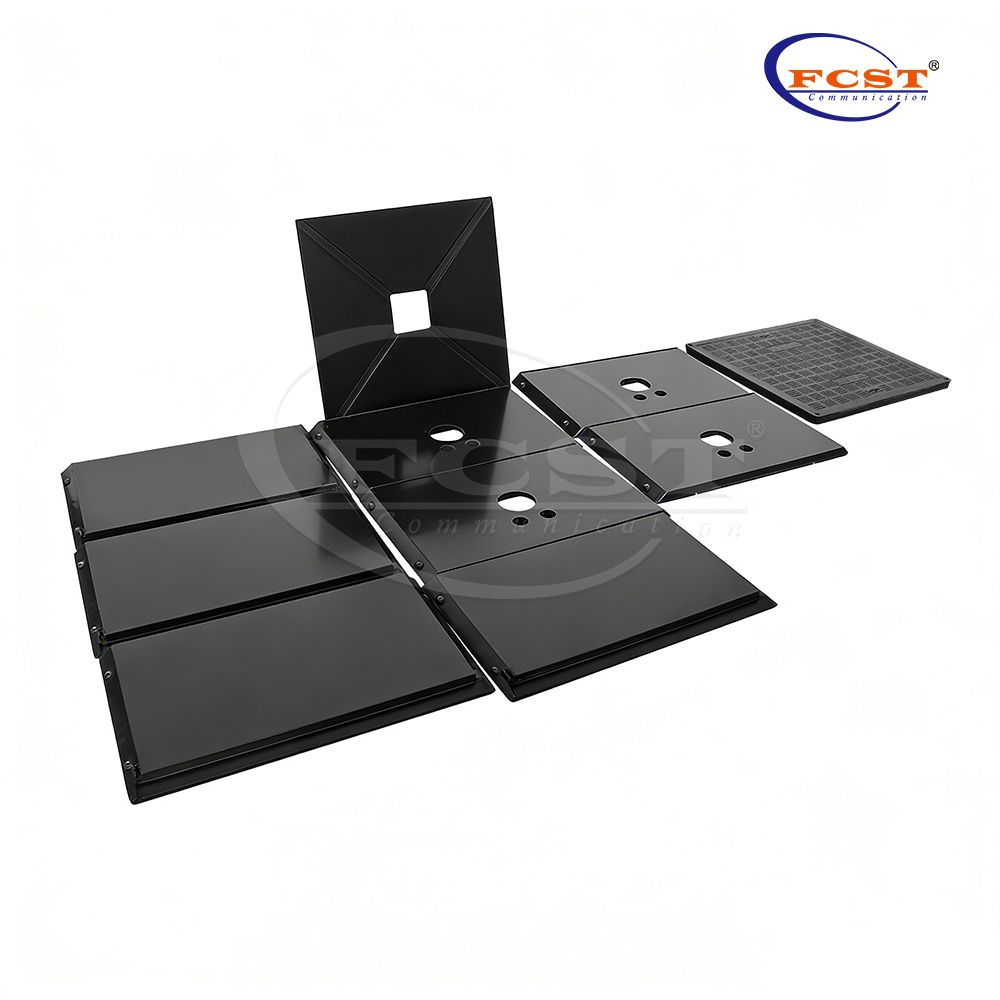

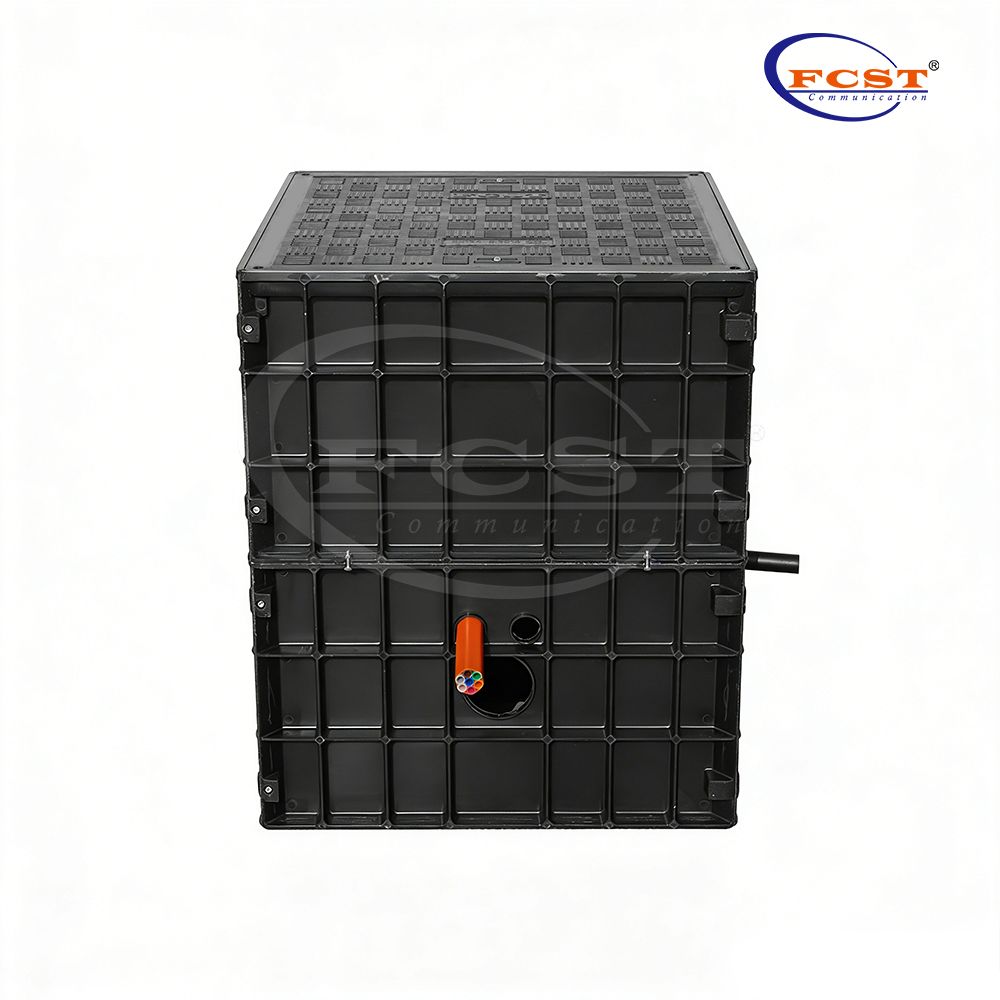

تم تصميم غرفة فتحة الاتصالات FCST-TH-SMC14 بدقة لتوفير حلول شاملة للحماية والتخزين وتركيب المعدات والصيانة لوضع أقفال لصق الألياف الضوئية ومنتجات الكابلات تحت الأرض. تم تجهيز الجزء السفلي بلوحة قاعدة مع فتحات تصريف. يحتوي كل جانب من اللوحة السفلية على فتحة مثقوبة مسبقًا مقاس 125 مم وفتحتين مقاس 50 مم، كل منهما مزود بغطاء. تتوافق الثقوب المحفورة مسبقًا مع نطاقات قطر الأنابيب الأخرى ويمكن حفرها في الموقع.
مزايا المنتج
يمكن أن تصل مدة الخدمة إلى 30 عامًا.

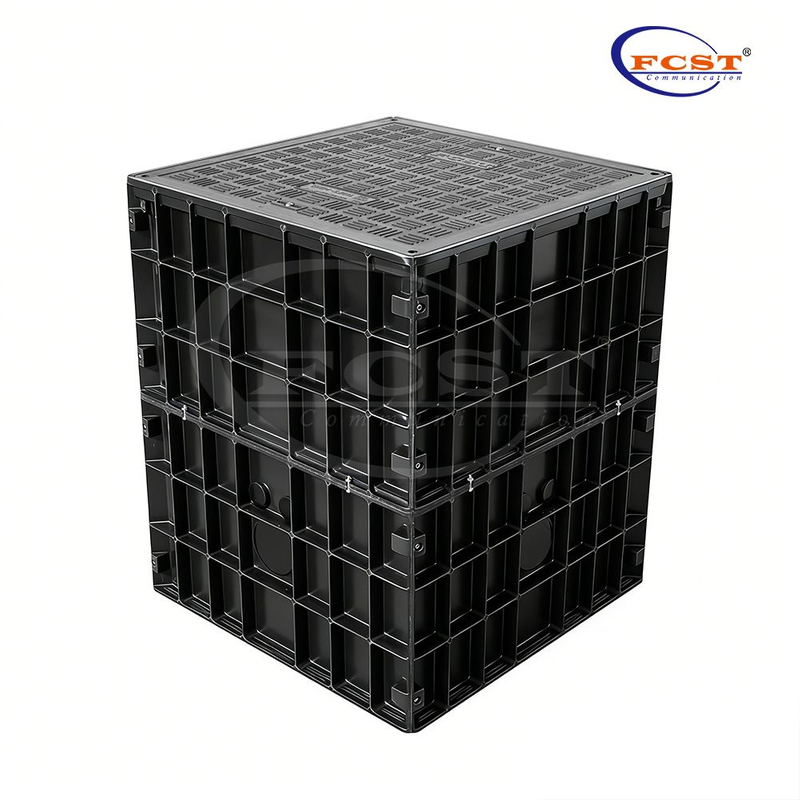

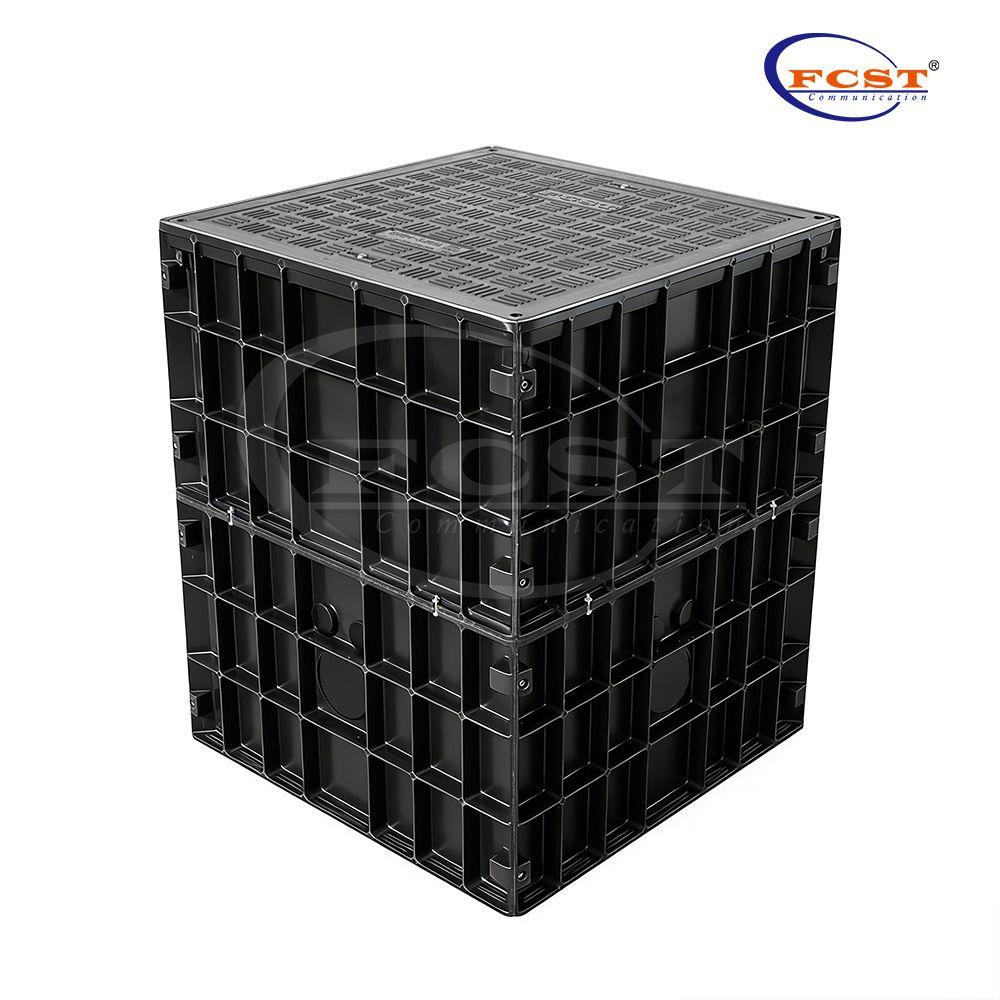

يمكن تكديس العمق وفقًا للمتطلبات.
تصميم خفيف الوزن باستخدام مواد مركبة SMC.
الأبعاد الداخلية: 800*800*1020 ملم (31 بوصة × 31 بوصة × 40.16 بوصة)
تعمل الهياكل الجاهزة على تقليل تكاليف التركيب في الموقع بنسبة 80%.
يتوافق مع ANSI/SCTE 77 2017 ومعيار EN124. (Tier22/B125)
يتم ترتيب أدوات التقوية العرضية والعمودية حول الجانب الخارجي للعمود، كما يتم دمجها بشكل وثيق مع طبقة التربة المدكوكة. ليس من السهل تحريكها وتخفيفها بعد التدحرج.
لماذا يجتاز FCST-TH-SMC14 أصعب الاختبارات
✅ تم اختبار سعة تحميل أعلى بنسبة 50%
عند 150.1 كيلو نيوتن - 50% أعلى من متطلبات معيار ANSI/SCTE من المستوى 22.
✅ صفر تشققات، صفر انحناء
، أكد فحص ما بعد الاختبار أن الأسطح مسطحة وملساء على الغطاء والجدران الجانبية.
✅ تم اجتياز ثلاثة اختبارات حاسمة
لتغطية الحمل الرأسي، والحمل الجانبي الرأسي، وضغط الجدار الجانبي - تم التحقق من كل ذلك.
✅ إجراءات محاذاة SGS
تم اتباع بروتوكول صارم لاختبار الإجهاد من ثلاث خطوات، يتوافق مع معايير مختبر SGS.
✅ مصمم لعمر خدمة يصل إلى 30 عامًا،
مصمم للدفن المباشر، والاتصالات تحت الأرض، وبيئات البنية التحتية القاسية.
✅ معتمد للمعايير الدولية
المتوافقة مع ANSI/SCTE 77 2017 وEN124 (المستوى 22 / B125).
مواصفات المنتج
بناء | وصف |
المعيار التنفيذي | ANSI/SCTE 77 2017 | EN124 |
مادة | SMC/BMC |
درجة تحميل غطاء فتحة الفتحة | المستوى 22 丨B125 |
طول | 800 ملم | 31 بوصة |
عرض | 800 ملم | 31 بوصة |
عمق | 1020 ملم | 40.16 بوصة |
وزن | سمك: 120.5 كجم |
درجة مثبطات اللهب | V0 |
شعار المتطلبات البيئية | تلبية ROHS المتاحة |
درجة حرارة العمل | -40 درجة مئوية ~ +65 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية |
خدمة الحياة | 30 سنة |

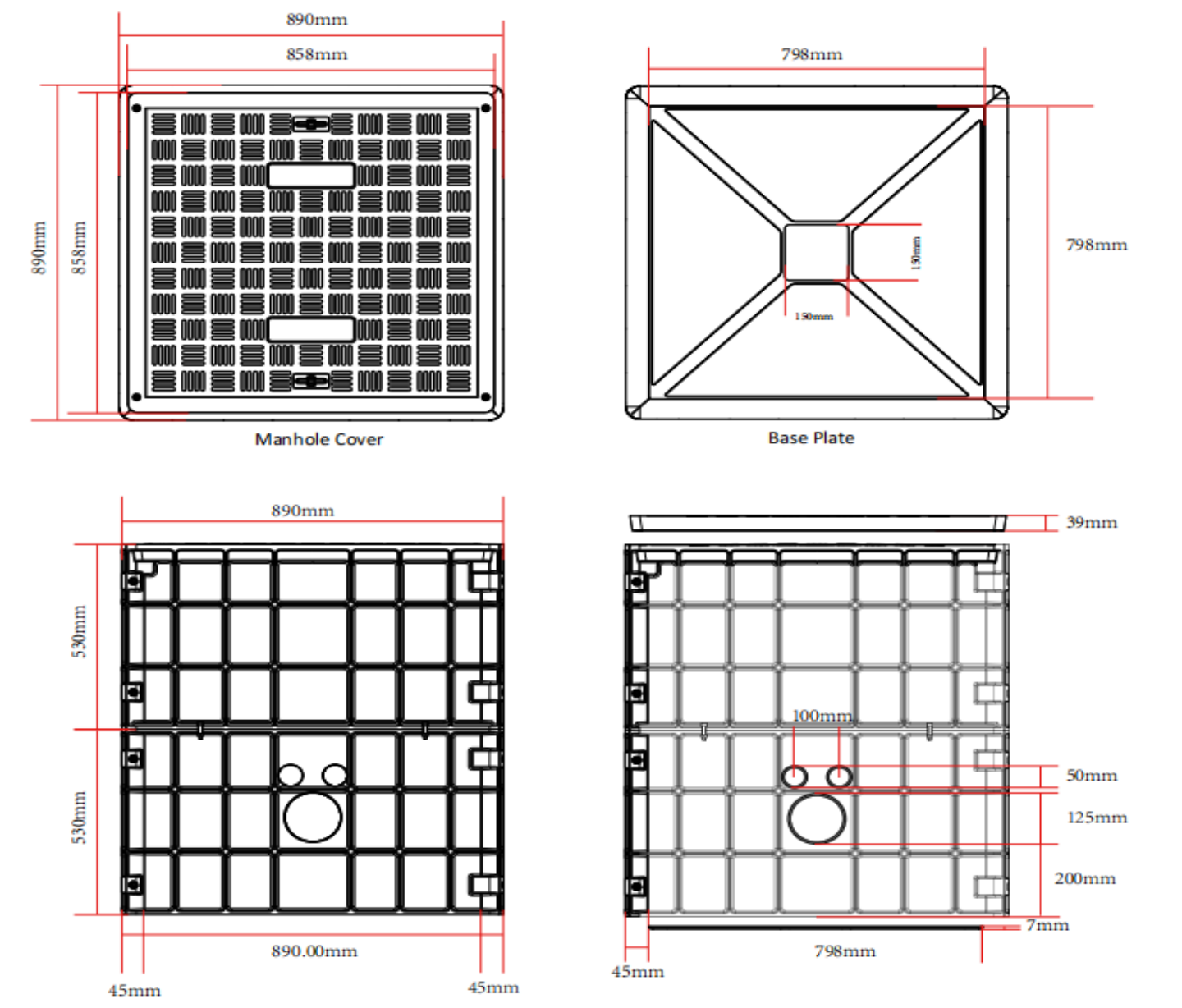

حجم المنتج
| الحجم الخارجي (الطول * العرض * العمق) | الأبعاد الداخلية (الطول*العرض*العمق) | درجة تحميل غطاء فتحة الفتحة |
| 890 × 890 × 1060 ملم (35.04 بوصة × 35.04 بوصة × 41.73 بوصة) | 800*800*1020 مم (31 بوصة × 31 بوصة × 40.16 بوصة) | المستوى 22 | ب125 |

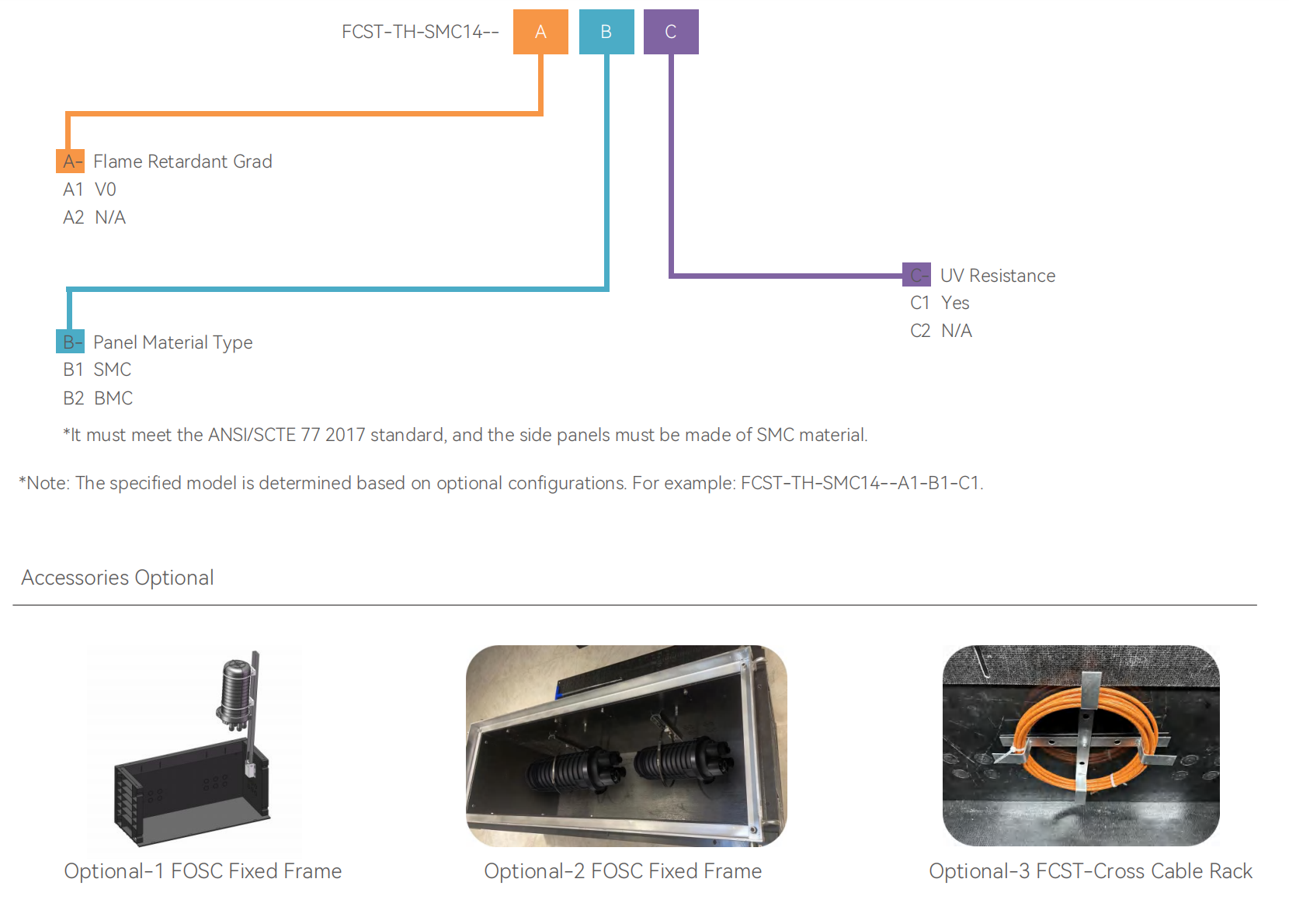

طلب المعلومات

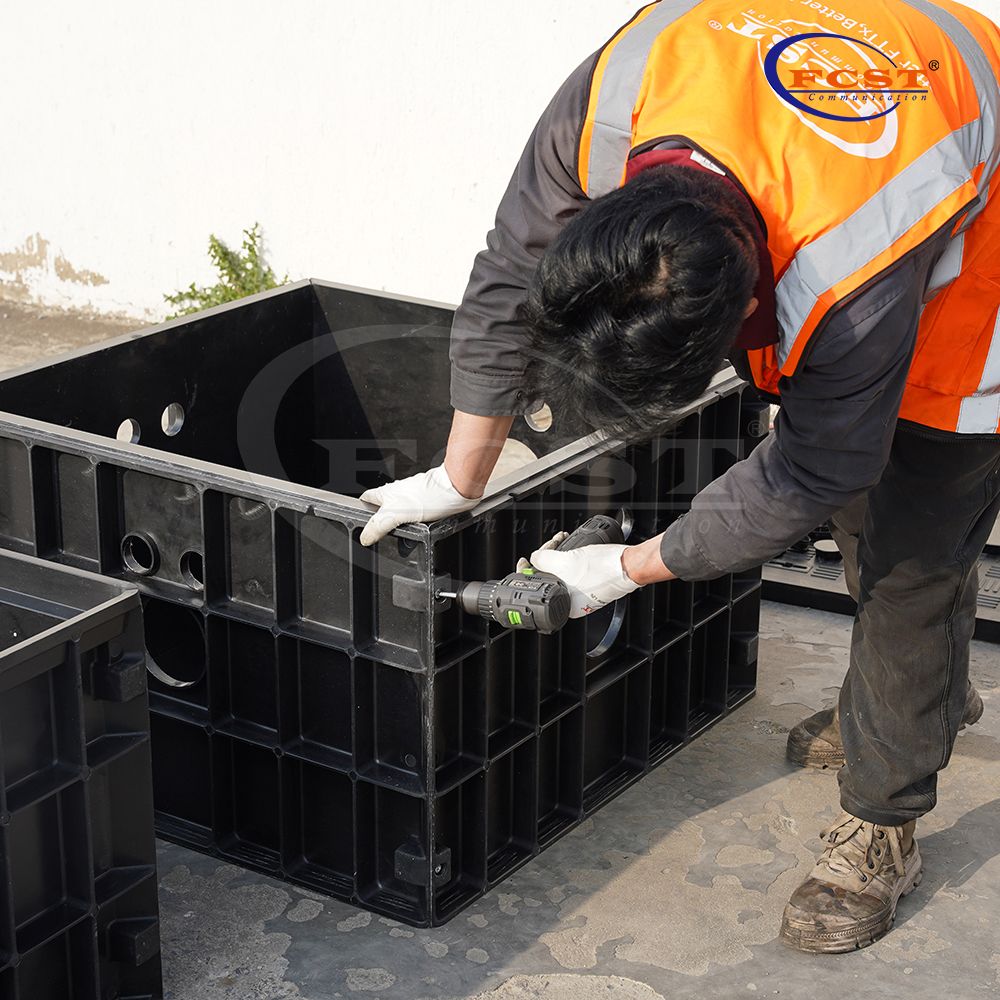

ملاحظة: التطبيق العملي لغرفة التفتيش المركبة هذه، يغطي العديد من المجالات مثل الإدارة البلدية، والطاقة الكهربائية، والكهرباء، والمياه، وإدارة الطرق، والصرف الصحي. على كل جانب من المنتج. يمكن تعديل حجم ثقب الحفر في موقع البناء وفقًا للحجم الفعلي لأنابيب السيليكون HDPE/ القناة الدقيقة HDPE.
التعليمات
1.متى يجب علي استخدام فتحة التفتيش بدلاً من صندوق التوصيل؟
يعتمد الاختيار على حجم الكابل وعمق التثبيت ومتطلبات الصيانة.
استخدم صندوق التوصيل عندما:
التثبيت ضحل نسبيا.
إنه بمثابة نقطة سحب للكابل أو موقع لصق صغير.
يمكن إجراء جميع أعمال الصيانة من مستوى الأرض.
استخدم فتحة التفتيش عندما:
يتم تركيب كابلات جذعية كبيرة تحت الأرض.
تتطلب الشبكة عمليات تفتيش أو صيانة متكررة.
يحتاج الفنيون إلى الوصول الفعلي إلى العلبة.
نصيحة هندسية:
تتطلب العديد من معايير المرافق وجود غرف تفتيش عند تقاطعات الكابلات الرئيسية، أو تغييرات الاتجاه، أو تمديدات القنوات الطويلة لتقليل شد سحب الكابلات وتبسيط الصيانة.
2. ما هي تقييمات التحميل التي تلبيها غرف التفتيش المركبة الخاصة بك؟
يتم اختبار منتجاتنا وفقًا للمعيار BS EN 124 والمعايير الدولية ذات الصلة.
تتضمن فئات التحميل المتوفرة ما يلي:
فئة التحميل | سعة التحميل | تطبيق نموذجي |
A15 | 15 كيلو نيوتن (1.5 طن) | الحدائق، مناطق المشاة |
B125 | 125 كيلو نيوتن (12.5 طن) | الأرصفة، مواقف السيارات |
C250 | 250 كيلو نيوتن (25 طن) | الرصيف والصرف الصحي على جانب الطريق |
D400 | 400 كيلو نيوتن (40 طن) | الطرق والطرق السريعة والمناطق الصناعية |
3. ما هي الاختبارات التي تخضع لها غرفة التفتيش قبل مغادرة المصنع؟
1. فحص عينات المواد.
2. قياسات الأبعاد.
3. فحص تسطيح المظهر.
4. اختبار الإجهاد الحامل.
5. التثبيت التجريبي.
4. كيف يتم تعبئة المنتجات للشحن الدولي؟
نوصي عادةً بتفكيك ألواح كل جزء ووضعها على صواني، والتي يمكن تعبئتها معًا بناءً على مكونات بنفس الحجم، أو وفقًا لمجموعة من فتحات الاتصالات.
