FCST-15JDB-EC
FCST
FCST-15JDB-EC
نظرة عامة على المنتج

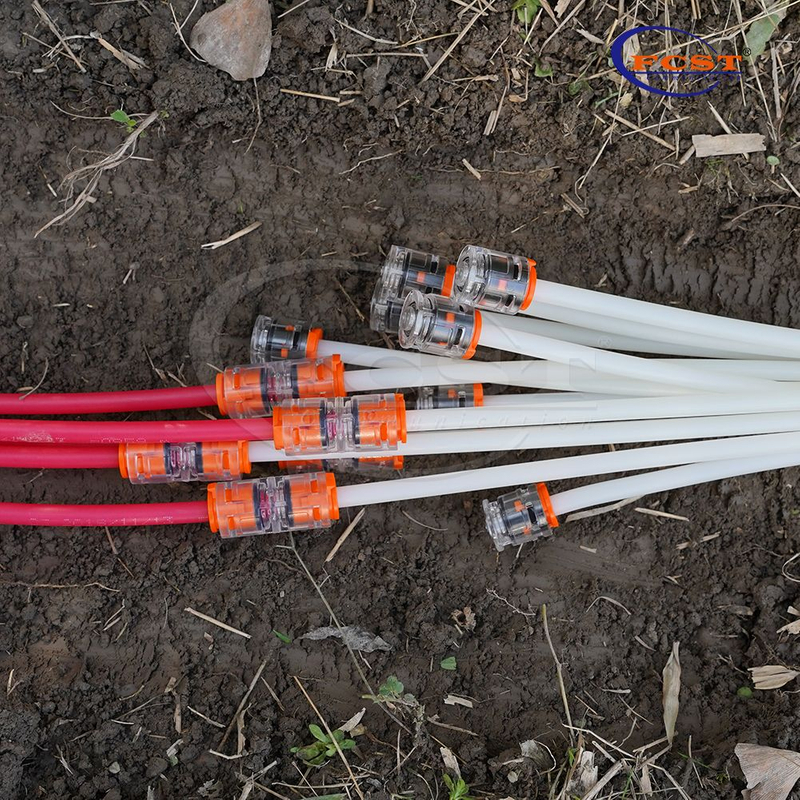

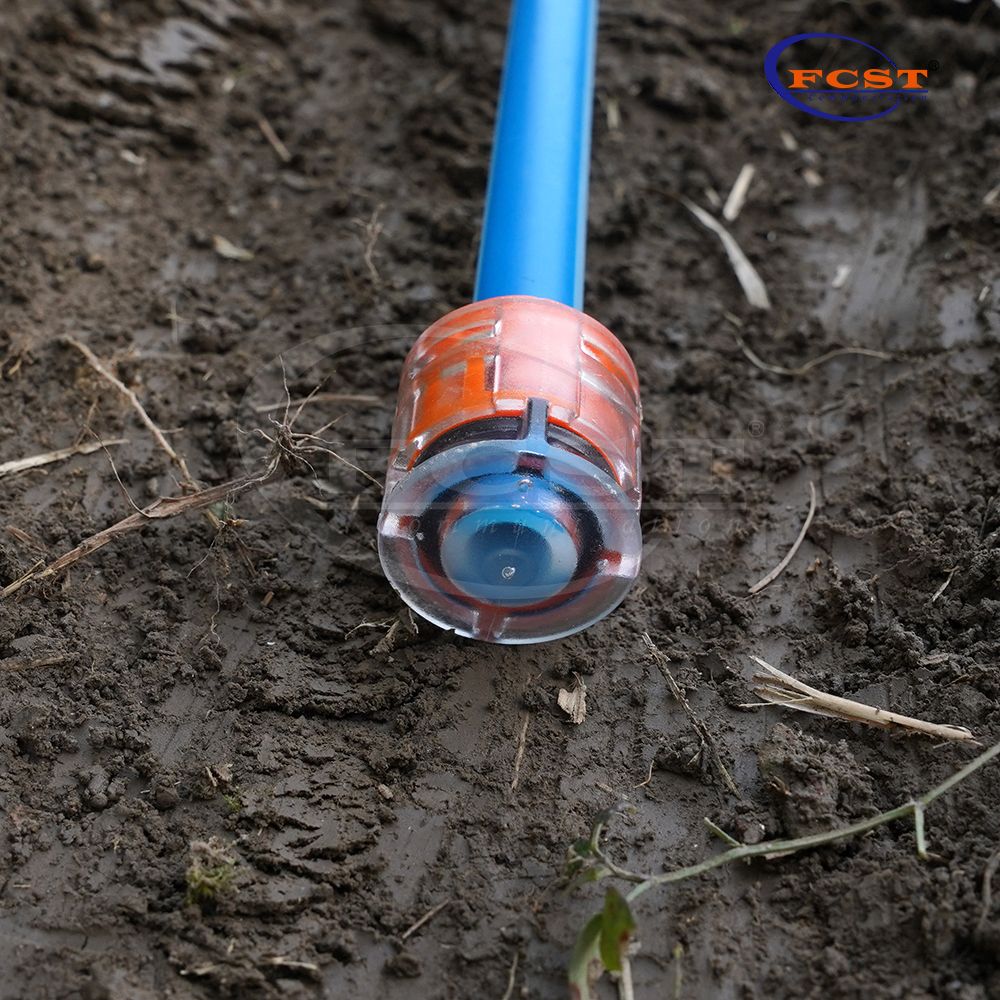

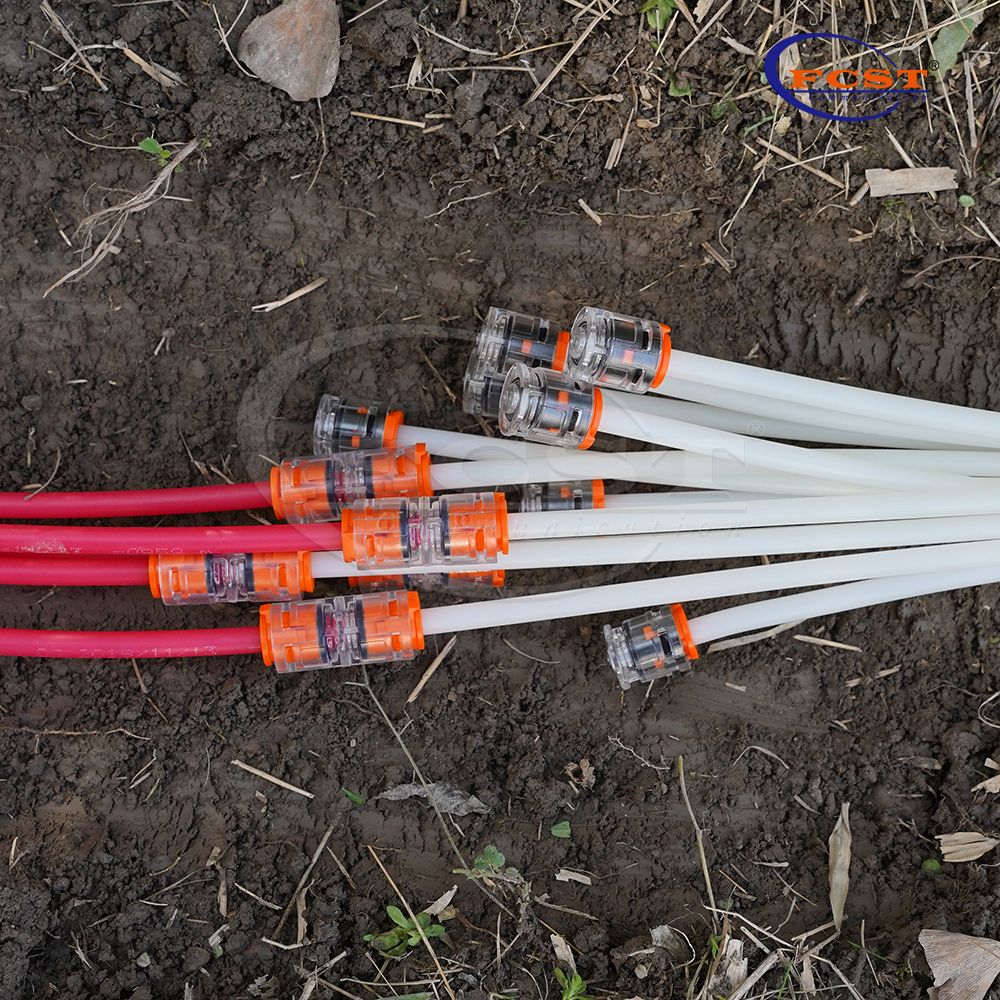

يتميز FCST-15JDB-EC DB موصل التوقف الطرفي الصغير بغلاف شفاف من البولي كربونات يعزز الاستقرار الحراري ويوفر مقاومة ممتازة للصدمات. إن إمكانيات الاتصال وقطع الاتصال السريعة والسهلة، جنبًا إلى جنب مع تصميمها القوي والمدمج واستخدام المواد المتينة، تجعلها مثالية لأقسى البيئات، بما في ذلك تطبيقات التركيب المباشر (DI) أو الدفن المباشر (DB) في عمليات نشر شبكات الاتصالات.
مزايا P roduct
للمنتجات الدقيقة 7-16 ملم.
Easy 'push-in ' التثبيت.
تصميم بلاستيك كامل .(خالي من المعدن)

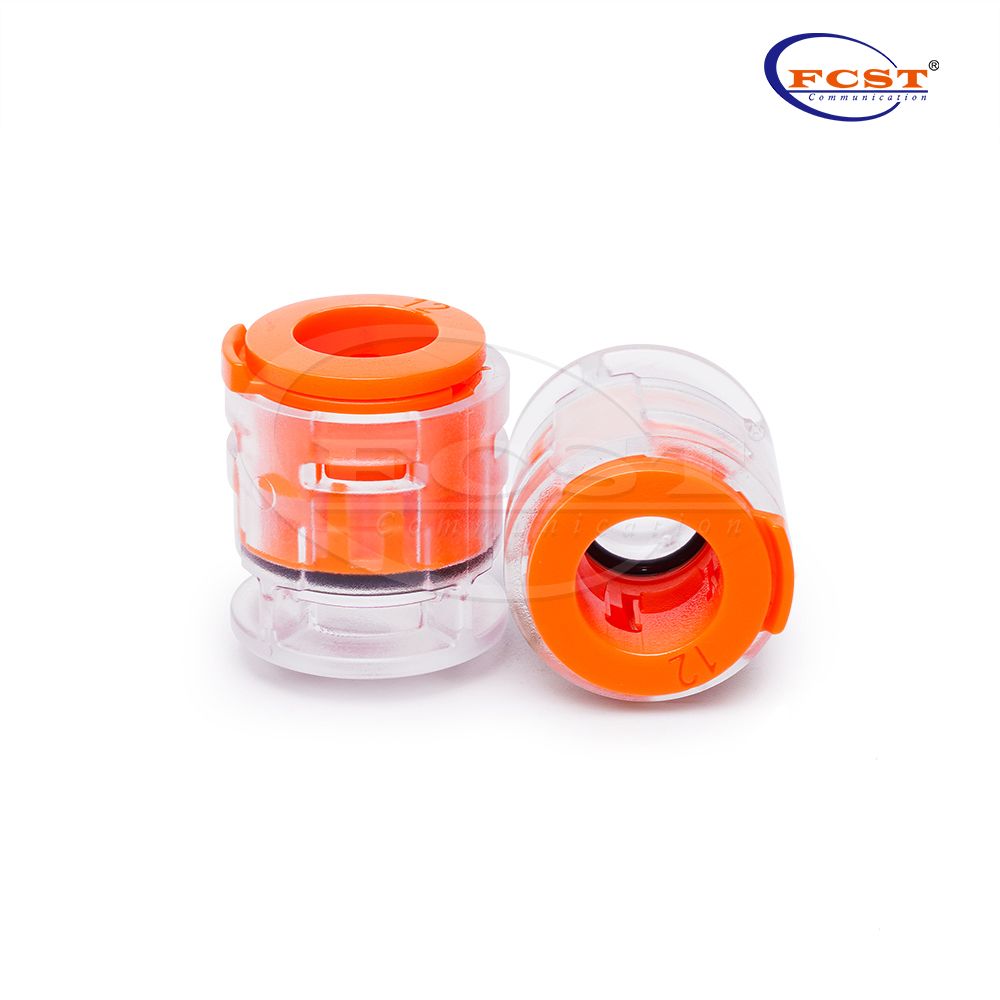

جسم شفاف واضح شفاف.
مشبك قفل أمان تم تجميعه مسبقًا.

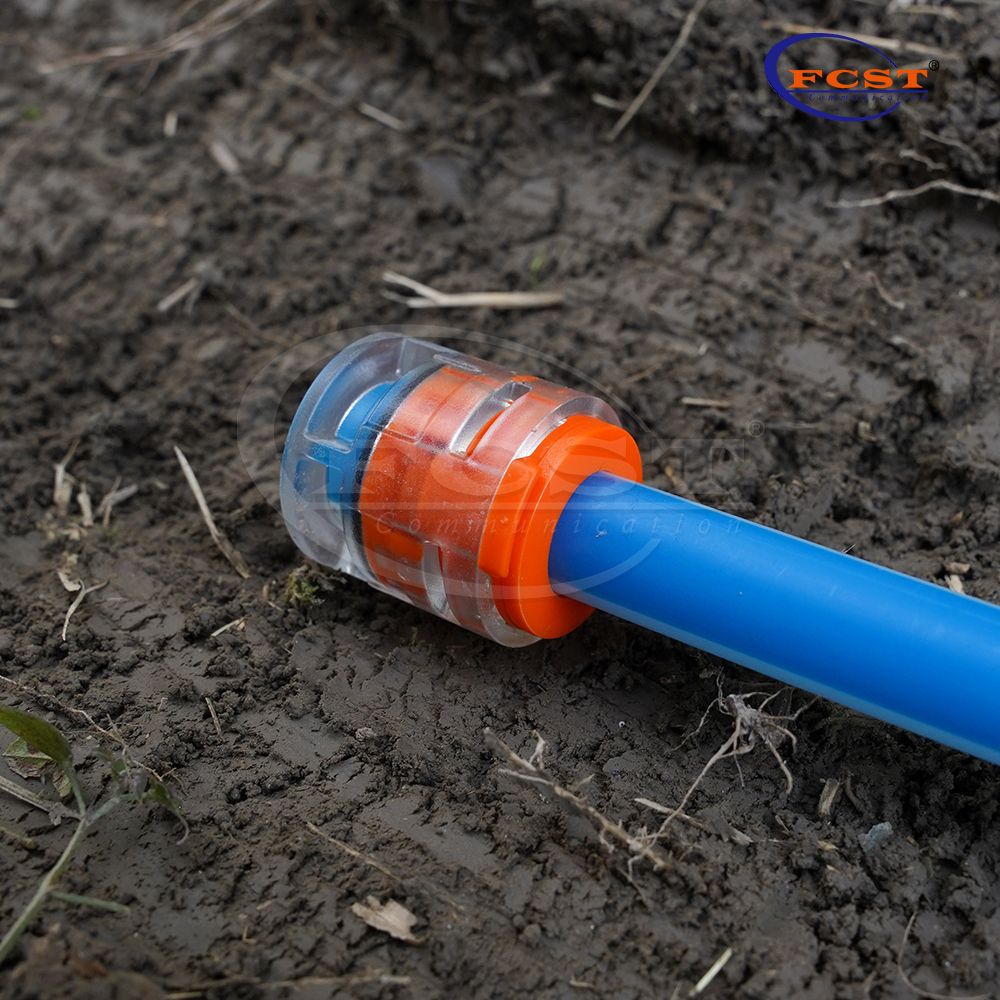

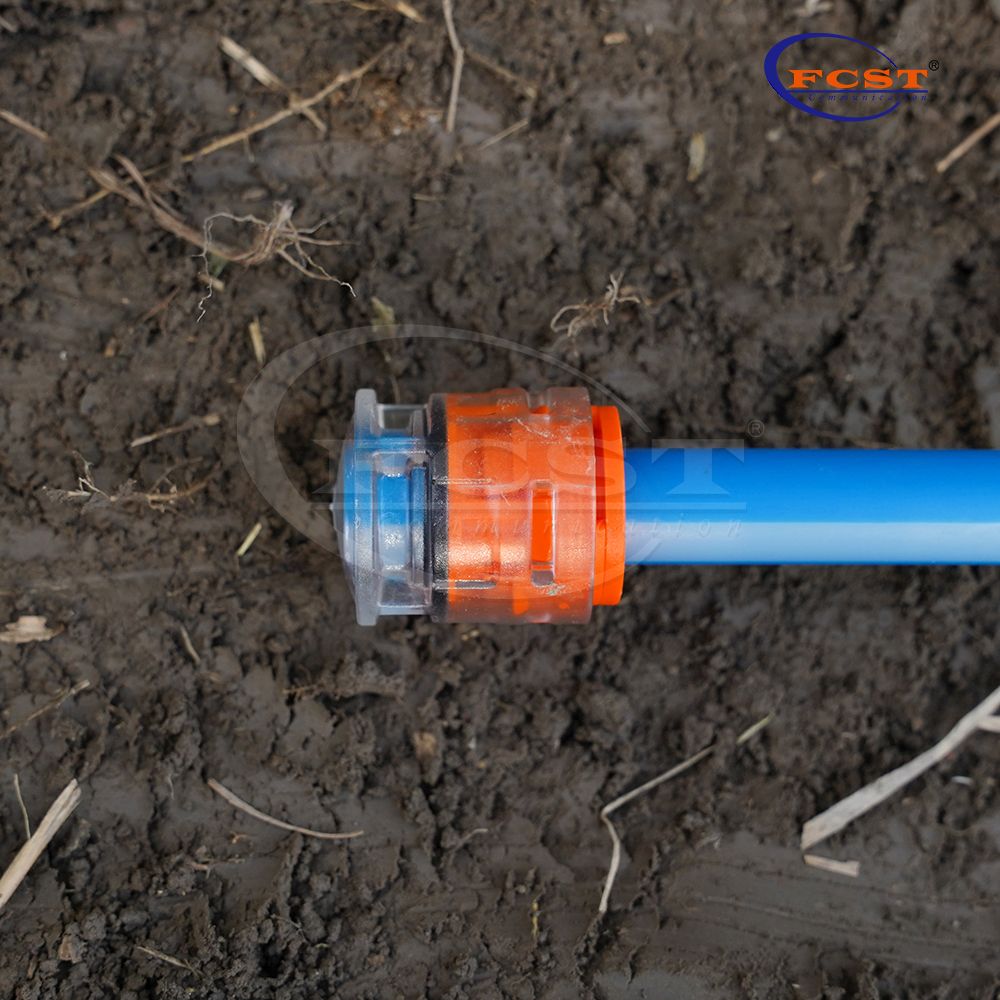

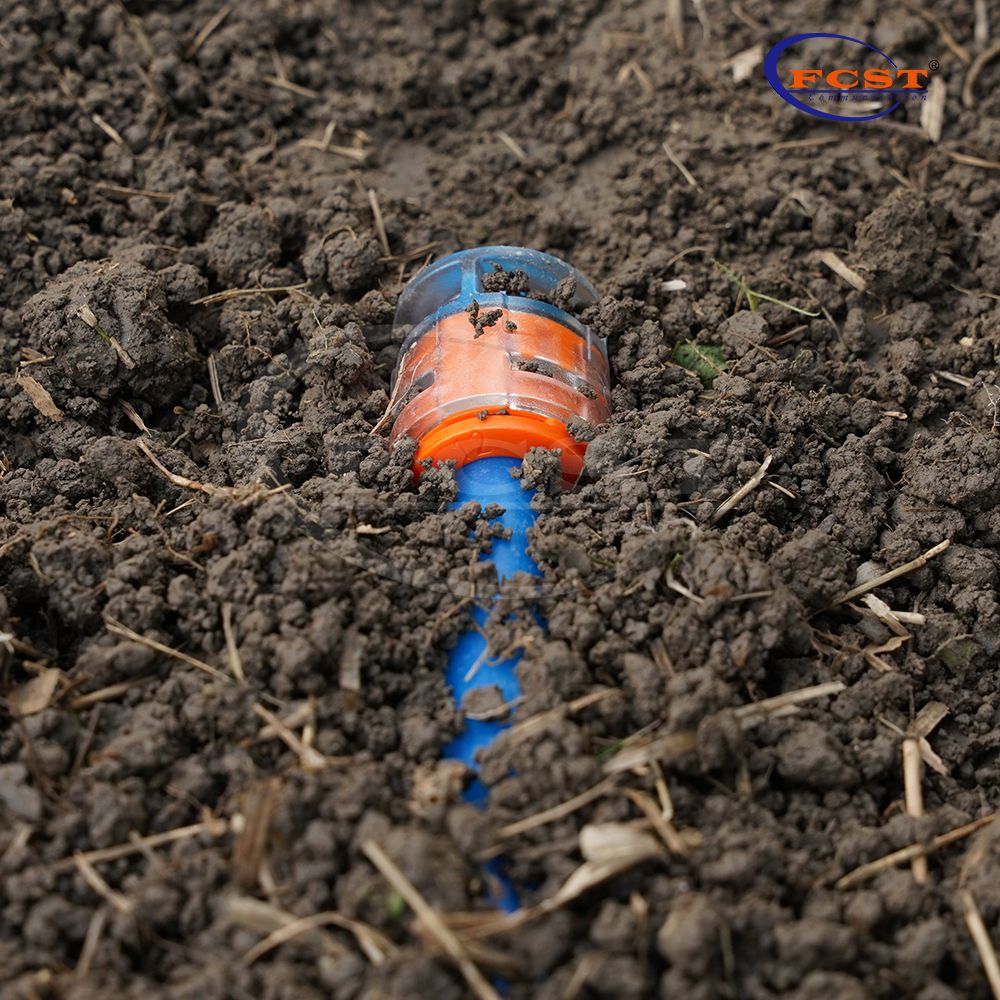

مناسبة للاستخدام في تطبيقات Direct Buried (DB).
المكونات مصنوعة من مواد قابلة لإعادة التدوير لتقليل انبعاثات ثاني أكسيد الكربون.
مواصفات المنتج
بناء | وصف |
أنبوب إلى موصل | HDPEMicroduct (DB | DI | TW) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
الحياة المقدرة | 25 سنة |
فئة الحماية | IP68 |
اختبار دخول المياه | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15 درجة مئوية إلى +50 درجة مئوية |
درجة حرارة التشغيل (بعد النفخ) | -20 درجة مئوية إلى +70 درجة مئوية |
درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | الحجم ≥ 12 مم، ≥ 50 ن | الحجم ≥ 14 مم، ≥ 120 ن |
مقاومة التأثير | 15 ج |
وفقا للمعايير | DIN EN 50411-2-8، EN 50411-2-5، LEC 60794-1-24، E4: 15 جول، EN 61300-2-10، EN 61300-2-38:2006، IEC 60794-1-2 الطريقة E1، Rohs، الوصول |
معيار |
إن 60529:IP68 |
EN 61300-2-26: ضباب الملح |
EN 61300-2-33: إعادة الإدخال |
LEC 60794-1-24، E4: 15 جول |
EN 61300-2-10: مقاومة السحق |
EN 61300-3-1: المظهر البصري |
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة |
إن 61300- 2-34: المقاومة الكيميائية |
EN 50411-2-8: الملحق هـ: قوة الإدراج |
EN 61386-22: اختبار سلك التوهج عند 750 درجة مئوية |
EN 50411-2-8: الملحق د: اختبار التثبيت |
EN 61300-2-22: تغير درجة الحرارة |
EN60794-1-2 الطريقة E1. قوة الشد |
EN 61300-2-38: 2006، الطريقة ب:فقد الضغط |
EN 50411-2-8: الملحق ج: مقاومة الضغط العالي |
EN 61300-2-23: 1997، الطريقة الثانية: الغمر في الماء |
EN 61386- 24: أنظمة القنوات المدفونة تحت الأرض |
EN 61300-2-38:2006، الطريقة أ: أداء الختم |

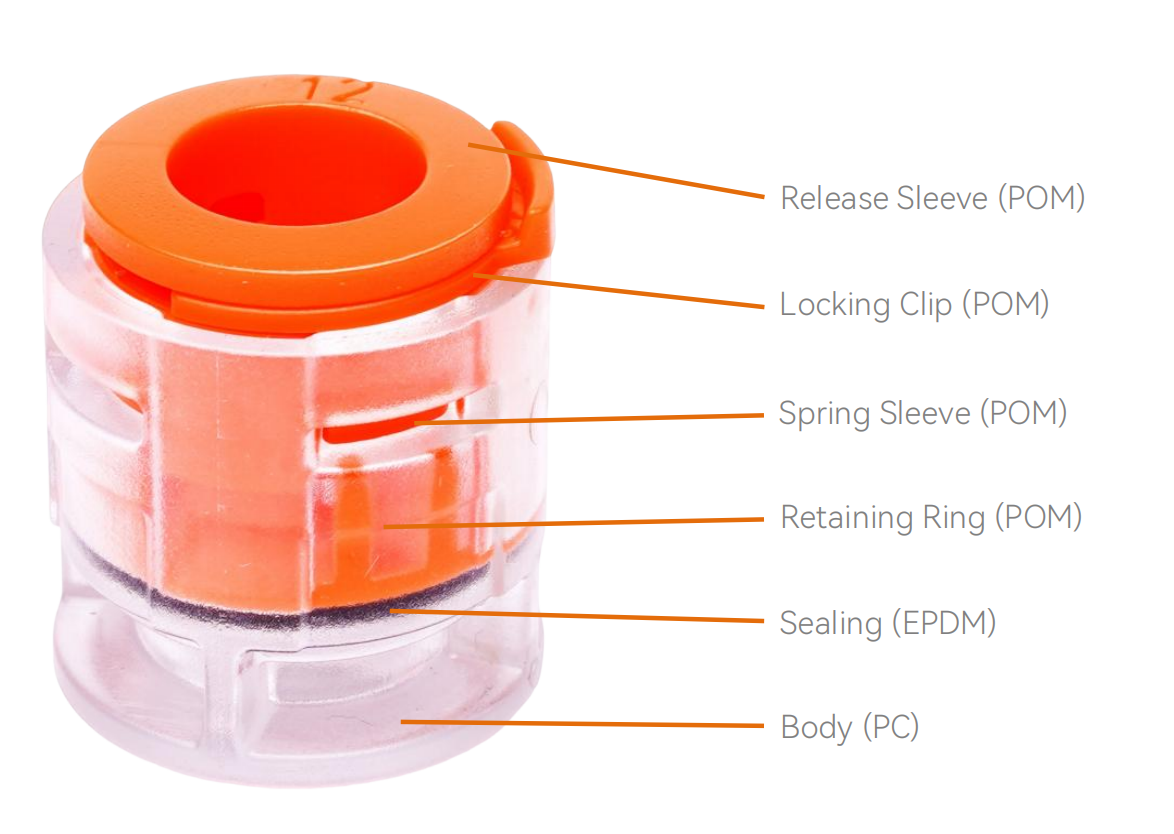

مادة المنتج
طلب المعلومات

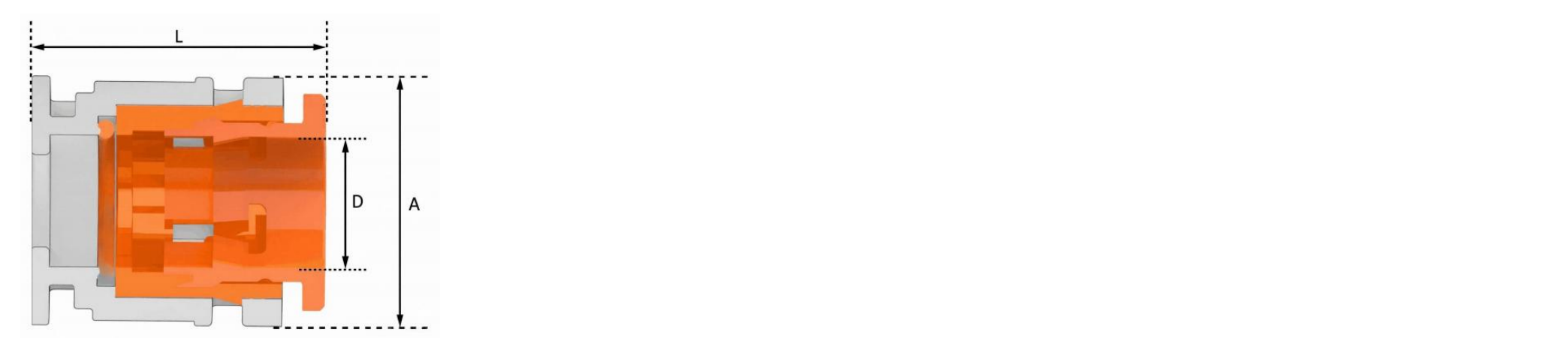

| نموذج | د (مم) | أ (مم) | ب (مم) | لتر (مم) | الوزن (ز) |
| FCST-15JDB-EC7 | 7+0.4 | 18.8+0.2 | 6.10±0.2 | 22.8±0.2 | 4.5-5 |
| FCST-15JDB-EC10 | 10+0.4 | 21.8+0.2 | 9.1 ± 0.2 | 23.3±0.2 | 6.5-7.5 |
| FCST-15JDB-EC12 | 12+0.4 | 24.7+0.2 | 11.1 ± 0.2 | 27.2±0.2 | 9-11 |
| FCST-15JDB-EC14 | 14+0.4 | 26.7+0.2 | 13.0±0.2 | 27.5±0.2 | 7.5-8.5 |
| FCST-15JDB-EC16 | 16+0.4 | 28.7+0.2 | 15.1±0.2 | 28.2±0.2 | 10.5-12.5 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
