FCST-15JDB-SC
FCST
FCST-15JDB-SC
500
نظرة عامة على المنتج
موصل مستقيم مصمم للدفن المباشر. لا الصدأ. لا تسرب. لا إعادة التفكير.
تواجه شبكات المنتجات الدقيقة تحت الأرض حقيقة بسيطة ولكنها مكلفة: فالاتصال الأضعف هو الذي يحدد عمر الرابط بأكمله. دخول الماء، أو التآكل، أو الضرر الناجم عن الردم، أو فشل الختم - أي من هذه يمكن أن يحول الوصلة الروتينية إلى عملية حفر باهظة الثمن.
FCST-15JDB-SC موصل مستقيم للمنتج الدقيق عبارة عن موصل مستقيم للمنتج الدقيق خالي من المعدن وملائم للدفع مصمم خصيصًا لبيئات الدفن المباشر (DB) والتثبيت المباشر (DI). فهو يجمع بين هيكل شفاف تمامًا ومقاوم للصدمات مع ختم مصنف IP68 ومشبك قفل أمان مُجمَّع مسبقًا - مما يمنحك اتصالاً يمكنك تثبيته بسرعة ونسيانه لعقود من الزمن.
- مشبك قفل أمان تم تجميعه مسبقًا.
- معتمد لمقاومة الصدمات بقوة 15 J.
- يعمل تصميم التجويف العالمي على تقليل عدد متغيرات الموصلات التي يحتاج العملاء إلى تخزينها وإدارتها.
- تصميم مضاد للرواسب. مقاومة كيميائيا.
- تصميم بلاستيكي بالكامل وخالي من المعدن يزيل خطر الصدأ.
- للمنتجات الدقيقة مقاس 7-16 مم؛ تخصيص OEM متاح.
- مناسبة لتطبيقات الدفن المباشر (DB).
- تركيب سهل بالضغط؛ جسم شفاف كريستالي.
- المكونات مصنوعة من مواد قابلة لإعادة التدوير لتقليل انبعاثات ثاني أكسيد الكربون.

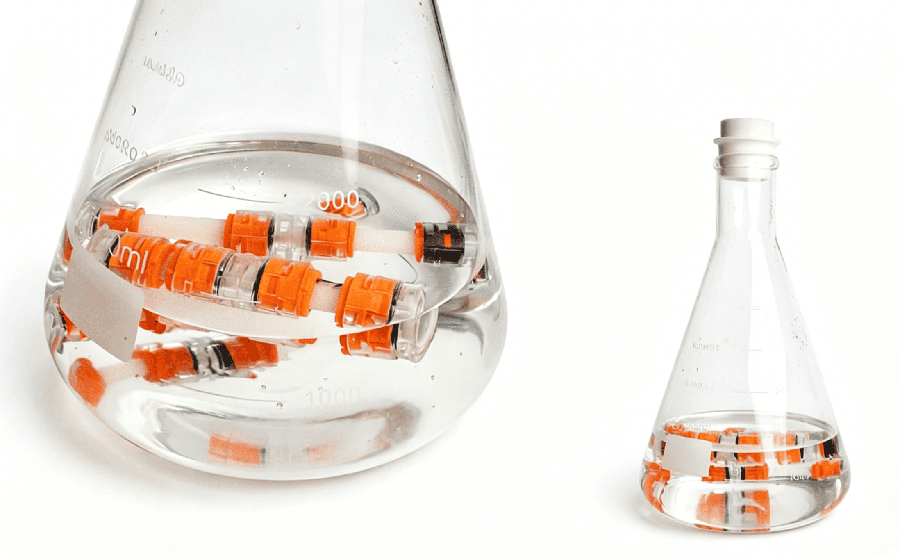

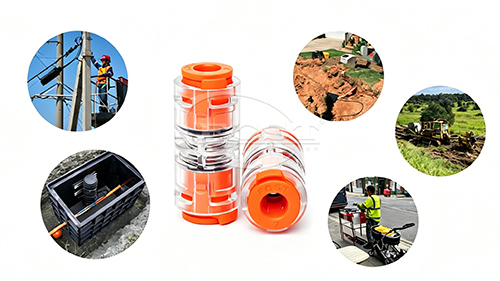

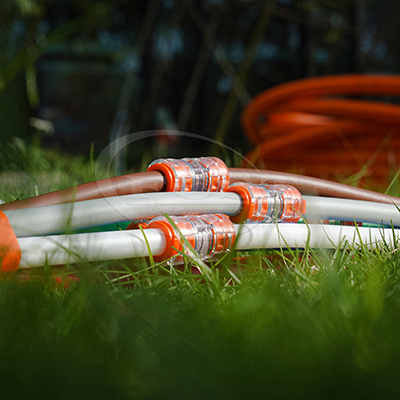

سيناريوهات التطبيق والاختبار
مواصفات المنتج
بناء | وصف |
تو يكون للموصل | منتج مصغر HDPE (DB / DI / TW) |
سائل | الهواء المضغوط لأنظمة نفخ الكابلات |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
حياة التصميم | 25 سنة في ظل ظروف التشغيل المحددة |
فئة الحماية | IP68 |
اختبار دخول المياه | 0.5 بار لمدة 168 ساعة |
درجة حرارة التثبيت | -15 درجة مئوية إلى +50 درجة مئوية |
درجة حرارة التشغيل (بعد النفخ) | -20 درجة مئوية إلى +70 درجة مئوية |
درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | الحجم ≥ 12 مم: ≥ 50 ن | الحجم ≥ 14 مم: ≥ 120 ن |
مقاومة التأثير | 15 ج |
معيار |
إن 60529: IP68 |
EN 61300-2-26: ضباب الملح |
EN 61300-2-33: إعادة الإدخال |
IEC 60794-1-24، الطريقة E4 — 15 J |
EN 61300-2-10: مقاومة السحق |
EN 61300-3-1: المظهر البصري |
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة |
إن 61300-2-34: المقاومة الكيميائية |
إن 50411-2-8، الملحق هـ — قوة الإدراج |
EN 61386-22 — اختبار سلك التوهج عند 750 درجة مئوية |
إن 50411-2-8، الملحق د — اختبار التثبيت |
EN 61300-2-22: تغير درجة الحرارة |
IEC 60794-1-2، الطريقة E1 - أداء الشد |
EN 50411-2-8، الملحق C — مقاومة الضغط العالي |
EN 61300-2-23:1997، الطريقة الثانية – الغمر في الماء |
EN 61386-24: أنظمة القنوات المدفونة تحت الأرض |
EN 61300-2-38:2006، الطريقة ب – فقدان الضغط |

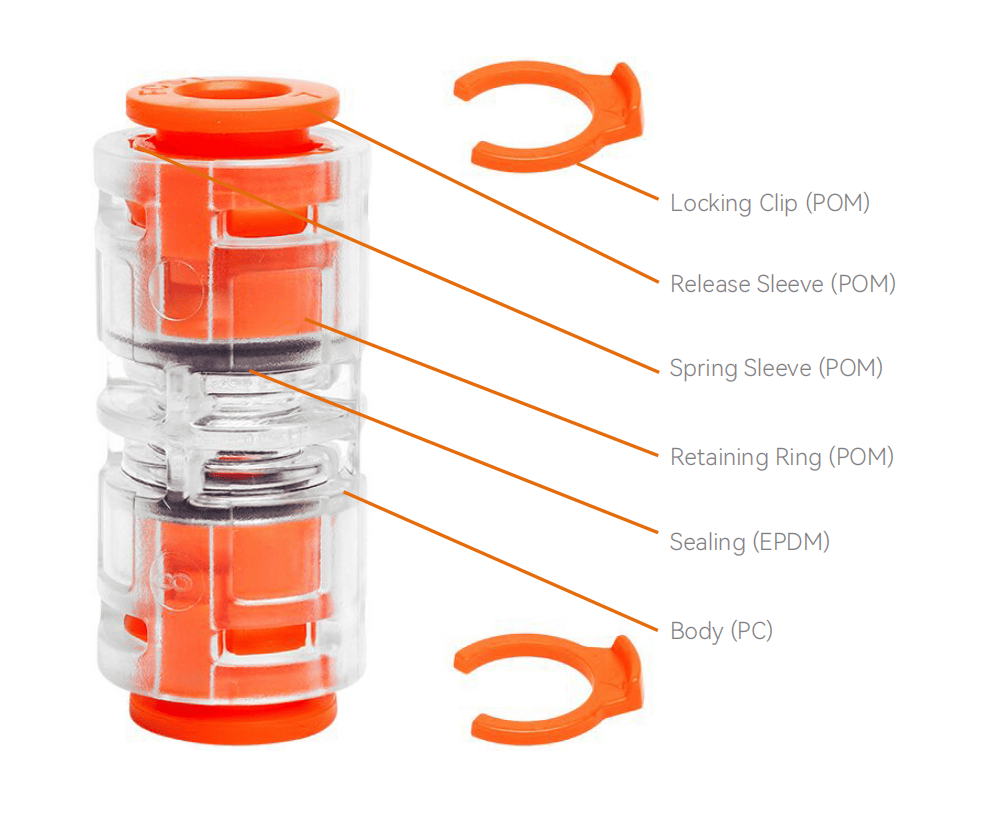

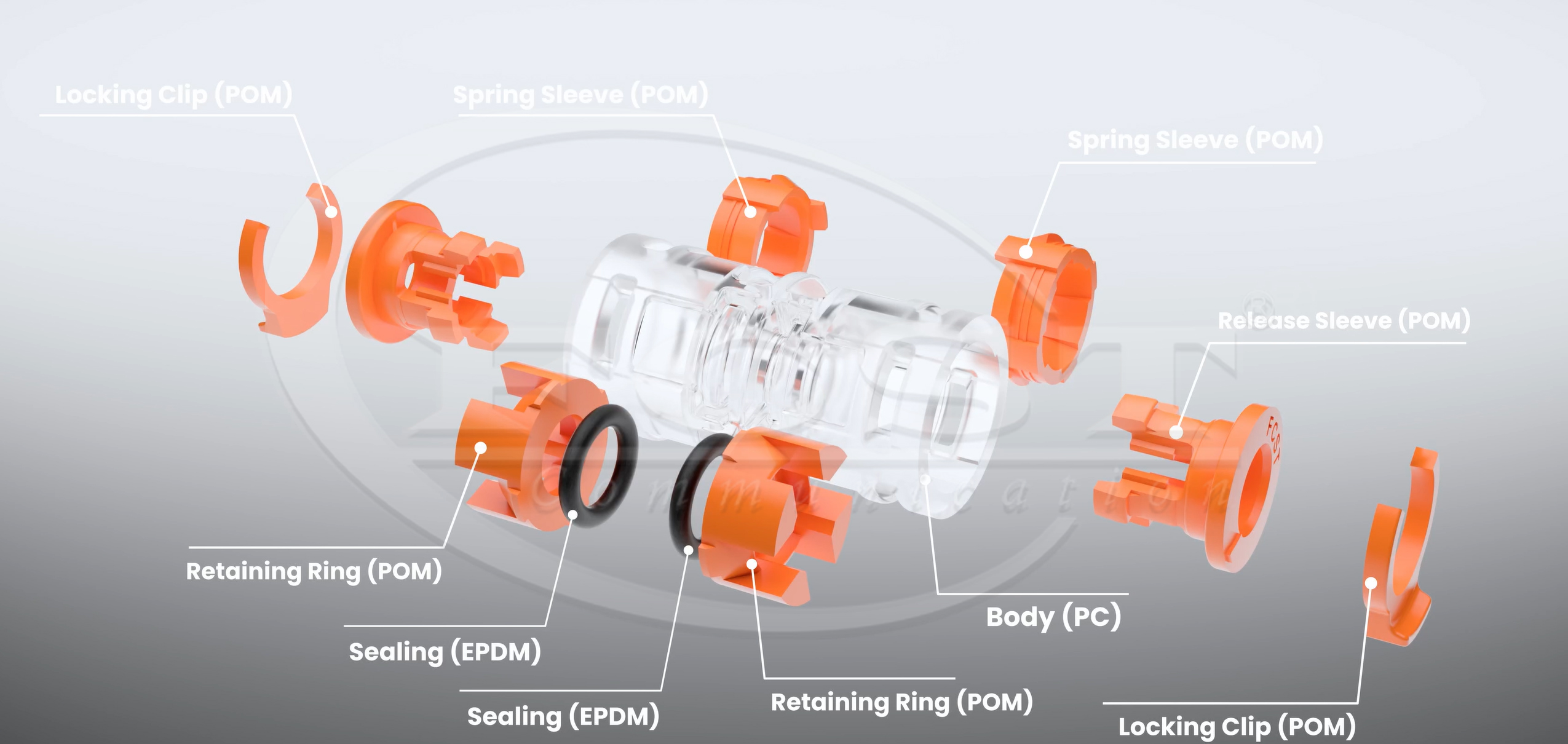

مادة المنتج
طلب المعلومات

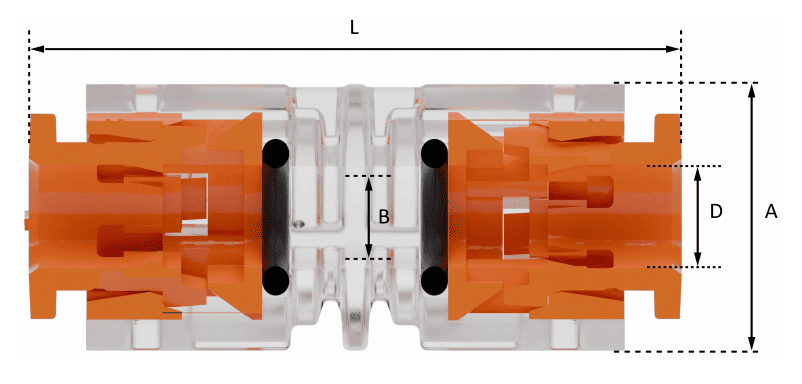

| نموذج | د (مم) | أ (مم) | ب (مم) | لتر (مم) | الوزن (ز) |
| FCST-15JDB-SC7 | 7 +0.4/−0.0 | 18.8+0.2/−0.0 | 6.10±0.2 | 45.2±0.2 | 9-9.8 |
| FCST-15JDB-SC10 | 10+0.4/−0.0 | 21.8+0.2/−0.0 | 9.1 ± 0.2 | 46.6±0.2 | 13-15 |
| FCST-15JDB-SC12 | 12+0.4/−0.0 | 24.7+0.2/−0.0 | 11.1 ± 0.2 | 54.5±0.2 | 18-22 |
| FCST-15JDB-SC14 | 14+0.4/−0.0 | 26.7+0.2/−0.0 | 13.0±0.2 | 54.9±0.2 | 15-17.3 |
| FCST-15JDB-SC16 | 16+0.4/−0.0 | 28.7+0.2/−0.0 | 15.1±0.2 | 56.4±0.2 | 21-25 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
سؤال وجواب
1. ما هي القدرة الإنتاجية لموصلات المنتجات الدقيقة التي يتم دفعها؟
14/10 ملم
القدرة الإنتاجية اليومية: 23,000 قطعة.
القدرة الإنتاجية الشهرية: 780,000 قطعة.
2. كم عدد مرافق الإنتاج والموظفين لدى FCST؟
1. مساحة المصنع: 12000 متر مربع.
2.الموظفون: 150
3. آلات التثقيب عالية السرعة: 10 مجموعات.
4.آلات قولبة حقن البلاستيك: 43 مجموعات.
5. آلات صب ضغط حلقة الختم: 4 مجموعات.
6. أدوات الآلات CNC: 60 مجموعات.
7. خطوط إنتاج تجميع الأجزاء الآلية: 40 مجموعات.
8. مكابس التجميع اليدوية: 20 مجموعات.
9. آلات تجميع موصلات المنتجات الدقيقة شبه الآلية: 2 مجموعات.
10. معدات اختبار المنتج: 10 مجموعات.

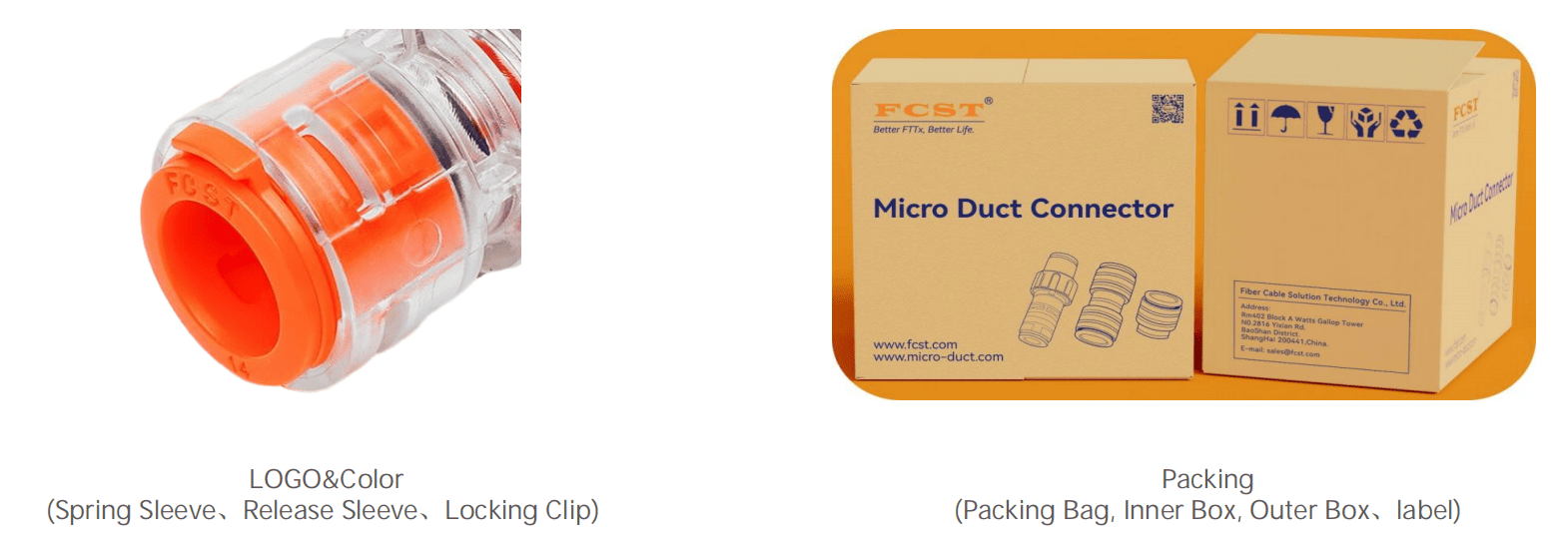

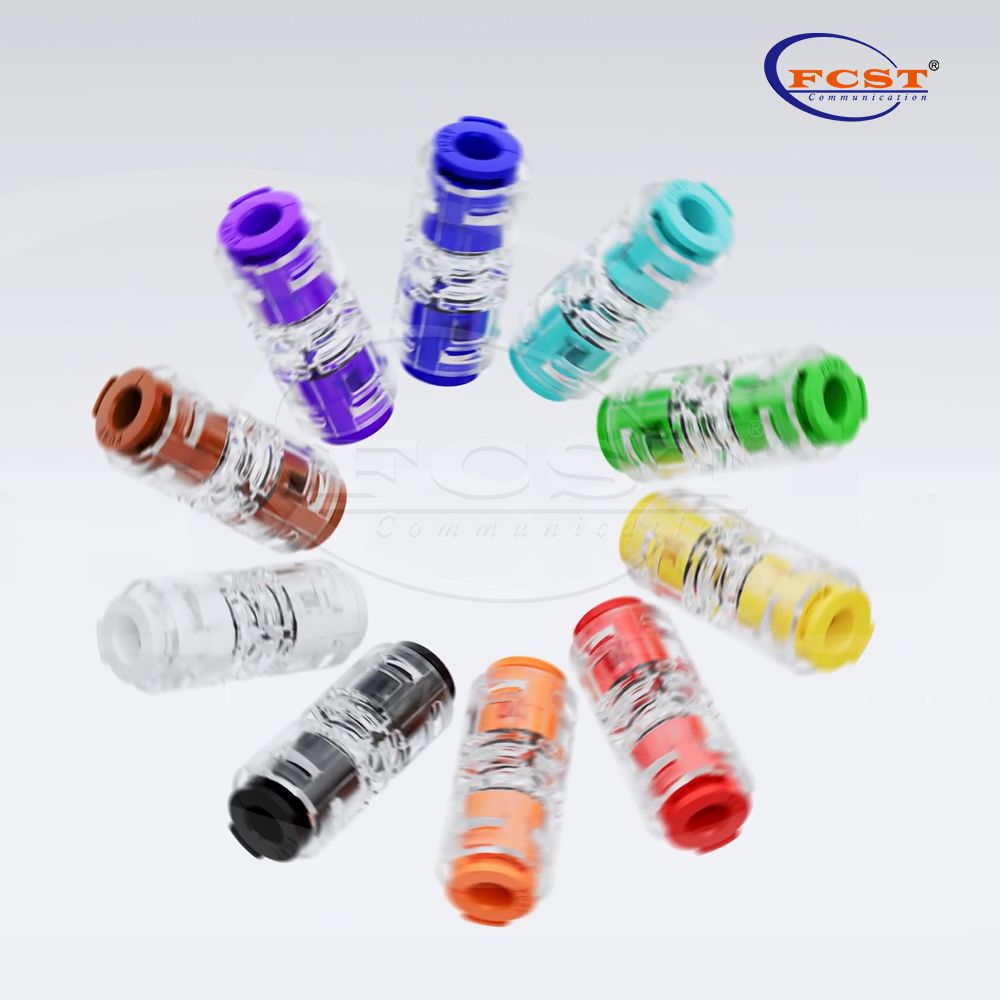

3. ما هي الأجزاء من قارنة التوصيل الدقيقة ذات الجسم الشفاف مقاس 3/8 بوصة التي يمكن تخصيصها بالألوان؟
الأجزاء القابلة للتخصيص: حلقة الاحتفاظ، وغطاء الزنبرك، وغطاء التحرير، ومشبك القفل.
لون قابل للتخصيص: يمكن مطابقة الألوان مع مراجع ألوان RAL أو PANTONE.
4. ما هي العمليات المطلوبة لتخصيص تركيبات المنتجات الدقيقة التي تعمل بالدفع DB؟
5. ما هي اللوائح البيئية التي تتوافق معها موصلات المنتجات الدقيقة التي يتم نفخها بالهواء؟
بنفايات والوصول
