FCST01143
FCST
FCST01143
ميزات المنتج

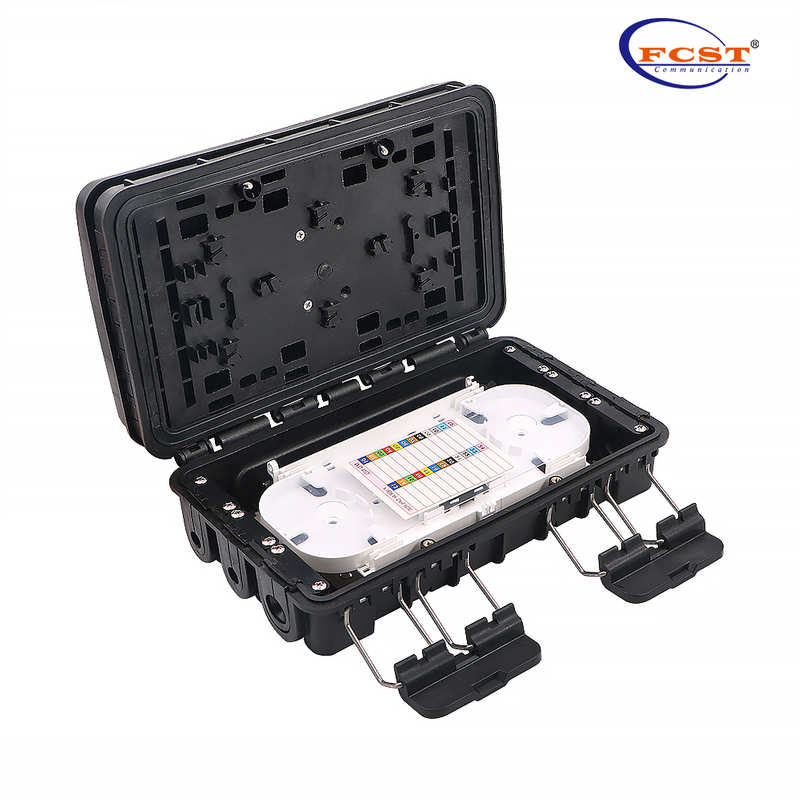

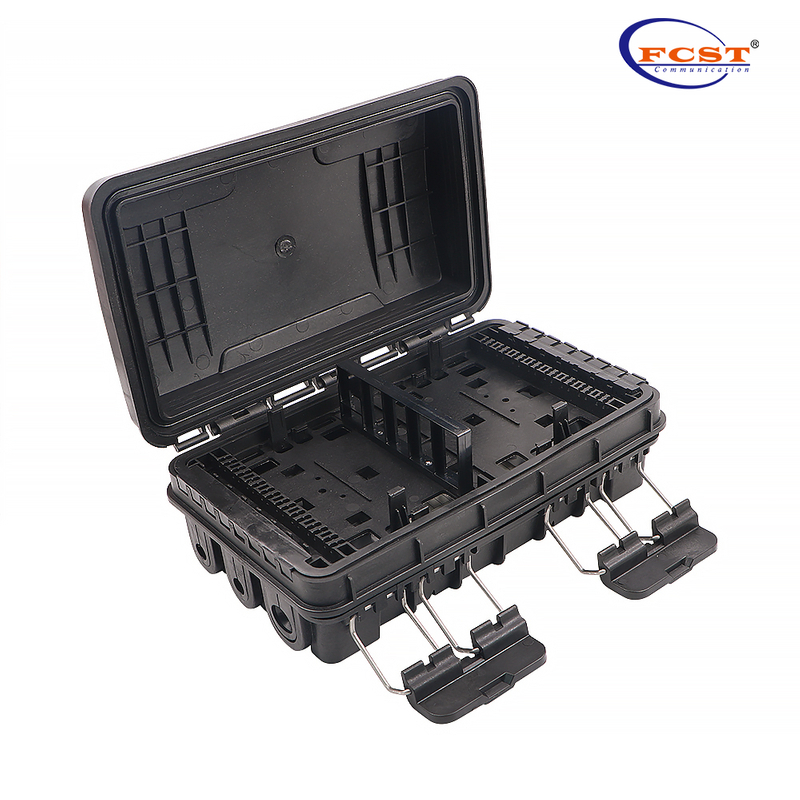

ل إغلاق الألياف مصنوع من البلاستيك عالي الجودة المقاوم للصدمات وله واجهة مستخدم قياسية يمكن إعادة فتحها. يمكن أن تستوعب وحدتي LGX الخائن 1x8 PLC أو نوع الأنبوب الفولاذي ؛
ل وظيفة مضادة للأشعة فوق البنفسجية، ومضادة للتأثير وماء؛
لوح الوجه الفريد ، زاوية الوجه ≥ 180 درجة، منطقة الاندماج ومنطقة التوزيع أكثر وضوحًا، مما يقلل من تقاطع الكابل؛
ل يمكن لكابل الألياف الضوئية الدخول والخروج من الصندوق دون قطع الكابل.
مواصفات المنتج
نموذج | FCST01143 |
البعد (مم) | 285*175*110 |
قطر الكابل D (مم) | Φ 7- φ 18 |
منفذ الكابل | 2 قطعة منافذ مستديرة 8-20 مللي متر ، 4 قطعة كابل دائري 5-16 مللي متر ، 16 قطعة منافذ كابل إسقاط 3-7 ملم |
نسبة Max.Split R | 2 قطعة 1x8 أنبوب فولاذي مقسم |
الأعلى. المحول رقم | 18 جهاز كمبيوتر شخصى |
الأعلى. لصق T راي | 1 قطعة |
الأعلى. فيوجن S لصق | 24 النوى |
المعلمات الفنية
ل نصف قطر انحناء الألياف الضوئية: ≥40mm.
ل علبة لصق خسارة إضافية: .10.1dB .
نطاق درجة الحرارة : -40 درجة مئوية ~ +60 درجة مئوية.
ل الضغط الجانبي المضاد: ≥2000N / 10 سم مقاومة التأثير:
≥20N.m فئة الحماية: IP65.
إجراء التثبيت

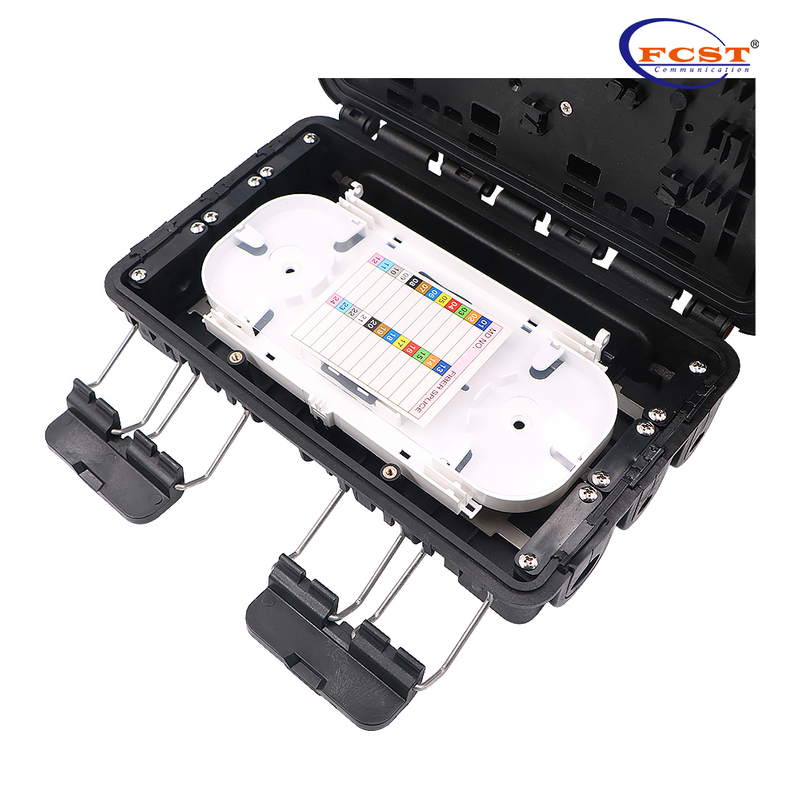

افتح الصندوق، وقم بتثبيت المحولات على الحامل البلاستيكي. (انظر الشكل 1)

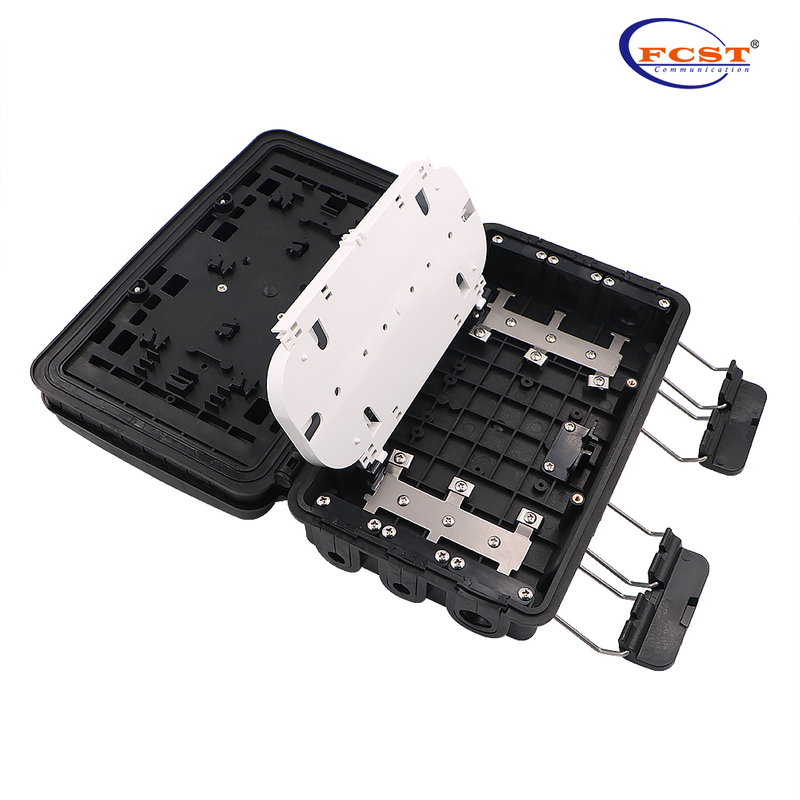

قم بإزالة الغلاف الخارجي والسترة الداخلية والأنبوب السائب من الكابل، وقم بإزالة معجون تعبئة الزيت داخل الكابل، وحافظ على طول الألياف من 1 إلى 1.6 متر والقلب الفولاذي من 30 إلى 50 مم؛ أدخل كابل التغذية من خلال المدخل وقم بقفله باستخدام الطوق ولوحة القوة لتثبيت قلب الألياف. يتم لف الكابل الضوئي الزائد في الأسفل، ويتم إدخال كابل الألياف الضوئية المدمج في علبة الألياف. سيتم تثبيت كابل الألياف الضوئية الزائد عن الحاجة وتخزينه في الجزء السفلي من الصندوق، وإدخال الكابل في علبة الوصلات. (انظر الشكل 2)

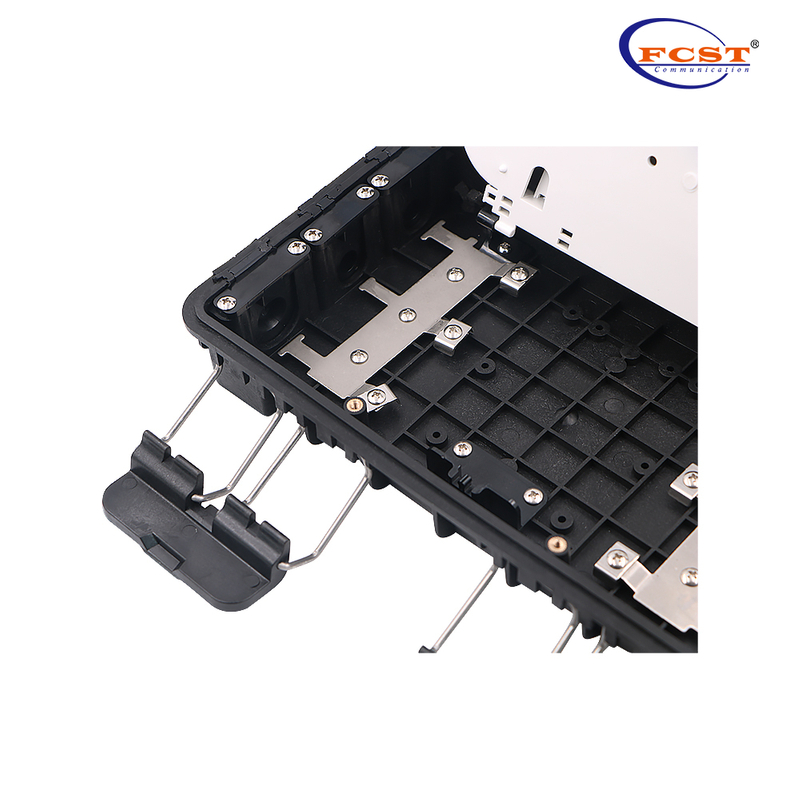

أدخل موصلات الكابل المسقط في محول وحدة التقسيم (جانب الإخراج)، ثم ثبت الكابل في فتحات التثبيت، ثم من خلال الختم المطاطي لإخراج الكابل. (انظر الشكل 3)
أدخل ضفيرة الكابل في فتحة التثبيت، ثم قم بالمرور عبر المطاط الختم للمخرج لإخراج الكابل.
أغلق الغطاء، وأغلق الإبزيم لإكمال التثبيت، ثم قم بتثبيت الخطافات المعدنية ثم قم بتعليقه على الكابل الهوائي.
خدمات التصميم والتخصيص
ل توفر خدمة ضميمة لصق الألياف الضوئية مع العملية برمتها من المخطط إلى المنتج إلى العميل.
تلبي متطلبات العميل لتخصيص الشعار في مكان مناسب للمنتج الحالي.
تلبي متطلبات العميل لإجراء تعديل وتخصيص معقول للمنتج الحالي.
ل تقديم تصميم مجاني وفقا لمتطلبات العميل بعد توقيع اتفاقية تعاون.
