FCST022102
FCST
FCST022102
نظرة عامة على المنتج
FCST022102 FastConnect Closuter E هو جهاز أسلاك توزيعات المستخدم في نظام FTTH ، فإنه يوفر الحماية والإدارة لكابل الألياف ، ويتم استخدامه للإنهاء ، وتفرع الكابلات ، واتصال المتقاطع . نوع التقسيم البصري وفقا للوظيفة.
يتم استخدام FCST022102 كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة الاتصالات FTTX. يمكن إجراء الربط وتقسيم وتوزيع الألياف في هذا المربع ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTX.
مزايا المنتج
توجيه الألياف المعقول.
L مناسب للتركيب الداخلي أو الخارجي ، مثبت على الحائط ، القطب.
L chlamping لكابل التغذية وكابل إسقاط ، الربط الألياف ، التثبيت ، التخزين ، التوزيع ... إلخ في واحد.
ص صينية لصق مكدسة مدمجة ، سهلة المفتوحة ، يمكن خفض علبة لصق ، وسهلة للتثبيت والصيانة.
L مصنوع من مادة بلاستيكية مهندسة عالية الجودة (PP) ، قوة ميكانيكية جيدة ، مظهر أنيق ، متانة ومتانة.
مواصفات المنتج
بناء | وصف |
الأعلى. سعة | 12cores (SC/APC) |
مادة | ص |

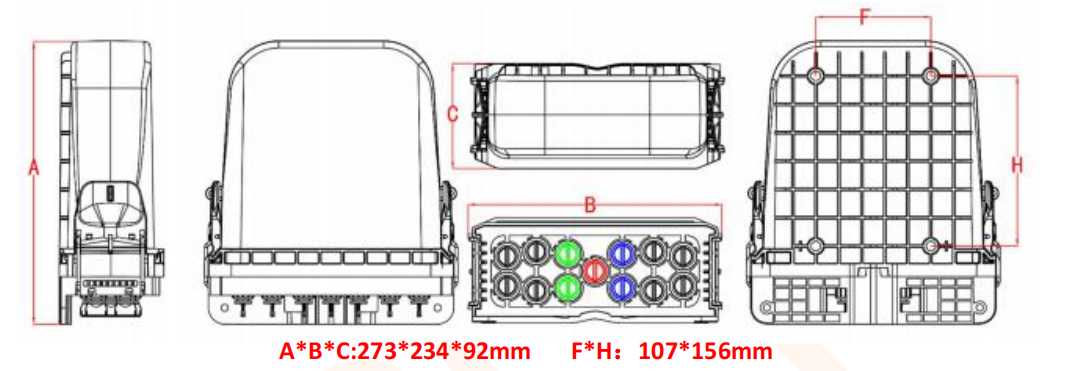

البعد (مم) | 273*234*92 |
مداخل/منافذ | 1/12 |
تثبيت | تصاعد القطب ، تصاعد قاعدة التمثال تصاعد حبلا ، توجيه الجدار |
مستوى الحماية | IP67 |

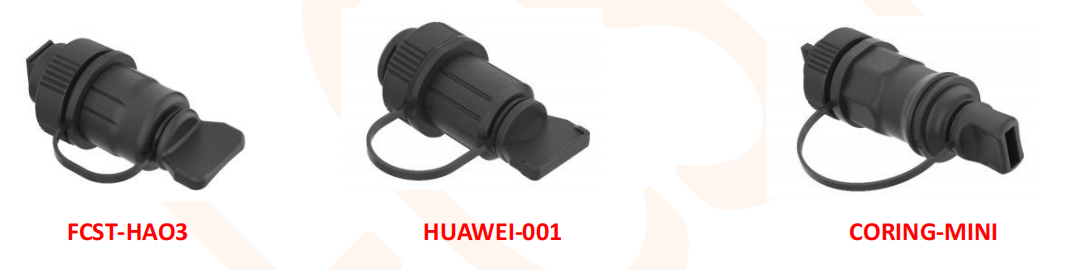

محول تصلب اختياري
تثبيت

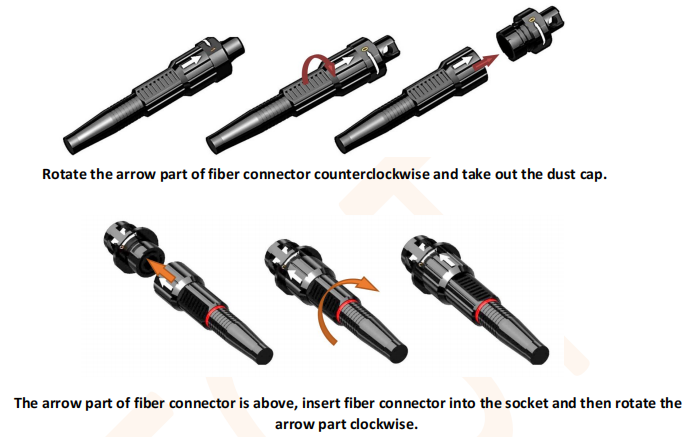

تثبيت موصل الألياف
تثبيت المنتج

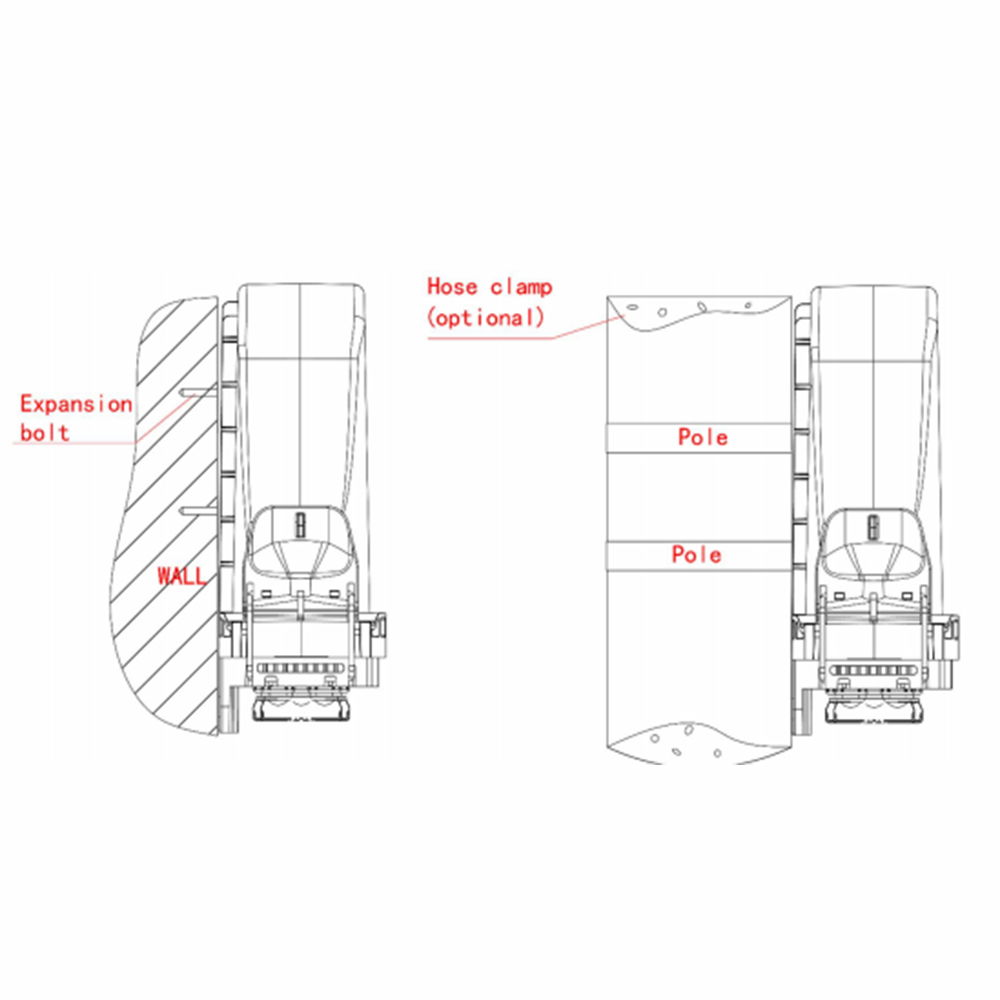

تركيب مثبت على الحائط
حفر 4 ثقوب في الجدار بناءً على الحجم في الجدول 1 ، ضع التوسعات التوسعية φ7.5*40 ، ضع المربع لمطابقة الثقوب واستخدام الترباس لربطه.
تركيب مثبت على القطب
إصلاح مجموعة واحدة من حلقة القطب إلى عمود الاتصالات ، على النحو أدناه.
