FCST-GASE
FCST
FCST-GASE
300

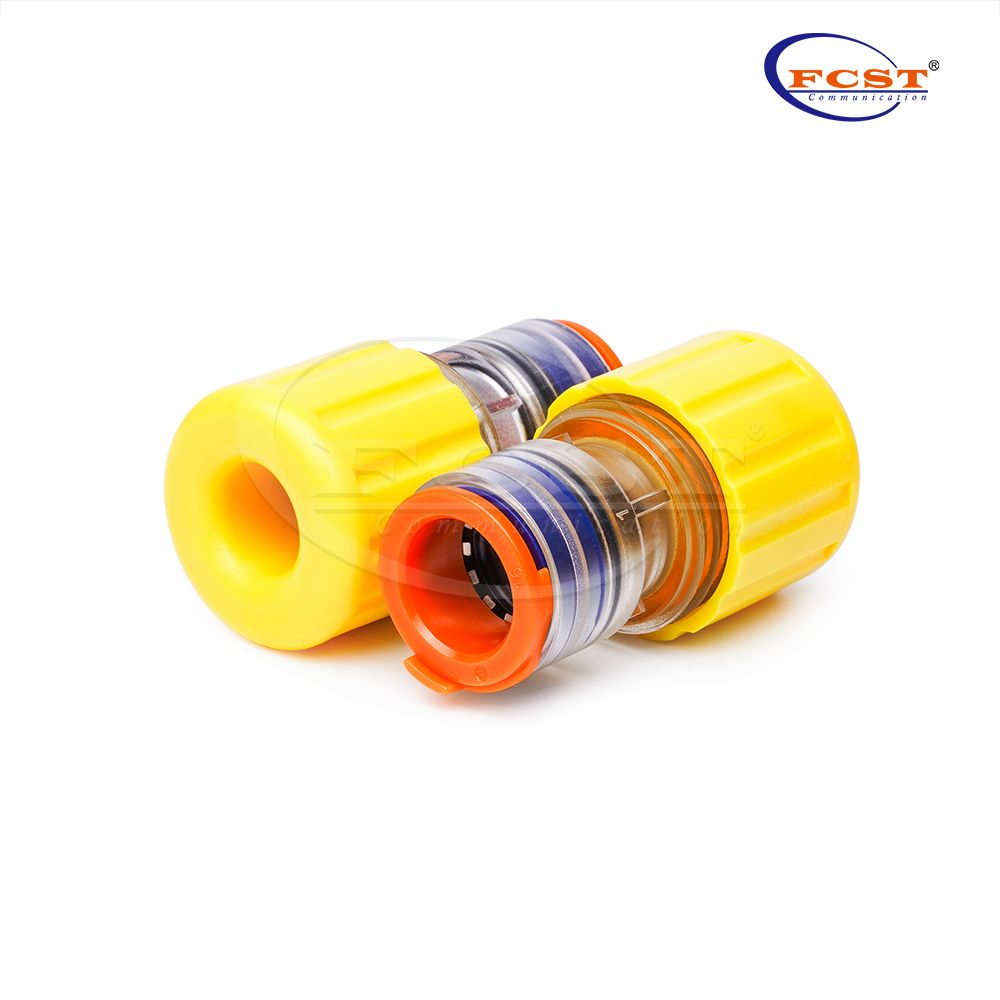

تم تصميم أغطية نهاية المنتجات الدقيقة للغاز والماء FCST-GASE لتوفير إحكام يمكن الاعتماد عليه لأنظمة المنتجات الدقيقة HDPE المستخدمة في عمليات نشر FTTx الحديثة. مناسبة لكل من القنوات الفارغة والقنوات الدقيقة التي تحمل كابلات الألياف، فهي تمنع بشكل فعال دخول الماء والغاز والغبار والملوثات الأخرى عند نقاط انتهاء الشبكة الحرجة.

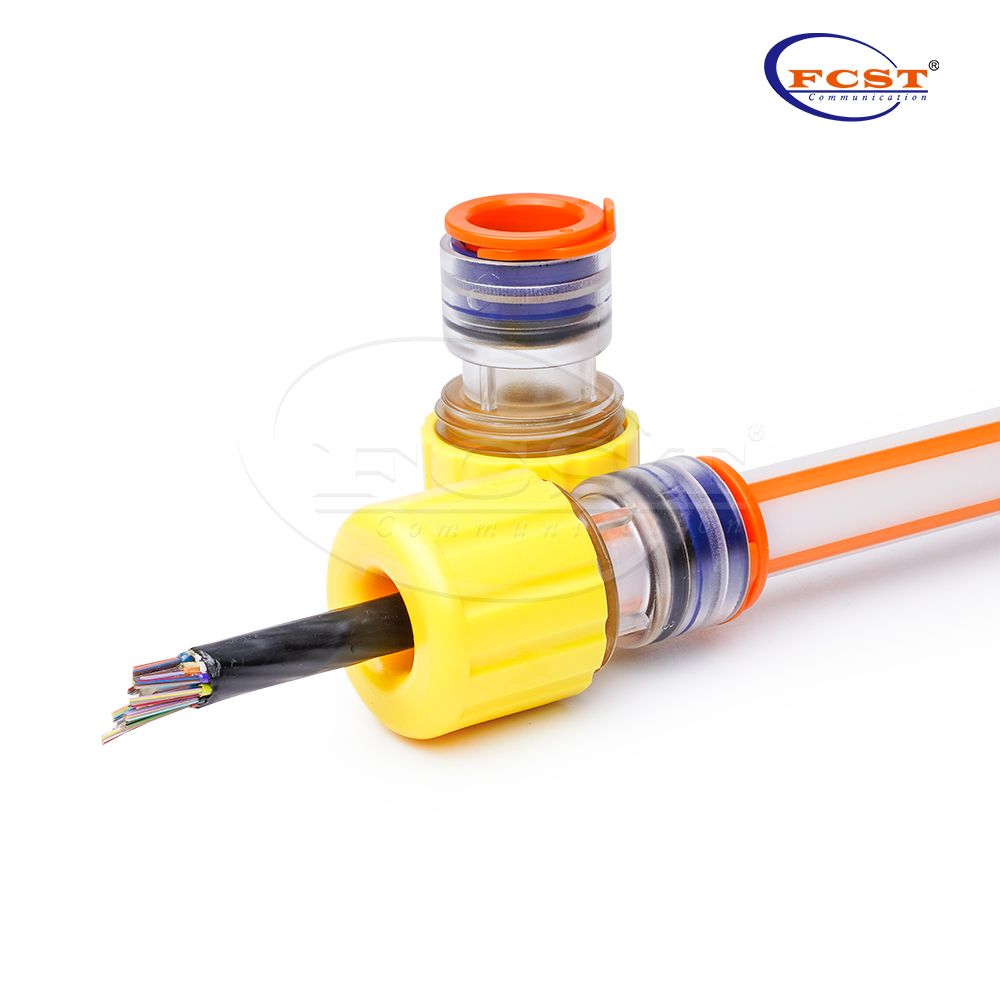

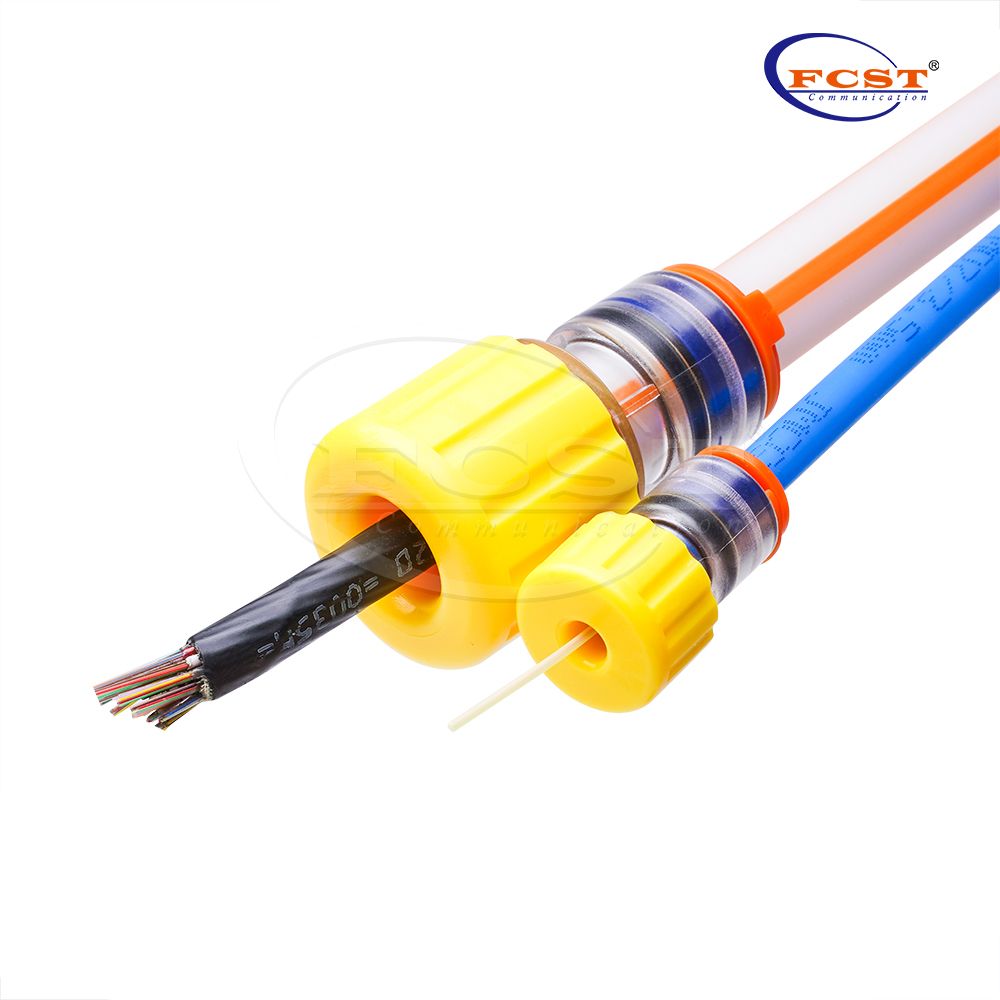

تتضمن مواقع التثبيت الشائعة خزانات توزيع الألياف، وإغلاقات الوصلات، وODFs، وفتحات اليد، ونقاط انتهاء الخدمة الخاصة بالعميل. يسمح هيكلها الشفاف للقائمين بالتركيب بالتأكد بصريًا من وضع الكابل دون تفكيكه، بينما يتيح التصميم الملائم للدفع التثبيت السريع بدون أدوات خاصة.
عزل موثوق للغاز والماء
تم تصميمه لتوفير عزل محكم للغاز والماء يصل إلى 0.5 بار، مما يساعد في الحفاظ على سلامة الشبكة في البيئات الخارجية كثيرة المتطلبات.
مُصممة لشبكات الضغط العالي
مُصممة لضغط تشغيل يبلغ 20 بارًا وضغط انفجاري يبلغ 25 بارًا، مما يجعلها مناسبة لتركيبات الألياف المنفوخة بالهواء وأنظمة القنوات الدقيقة عالية الضغط.
جاهز للنشر تحت الأرض

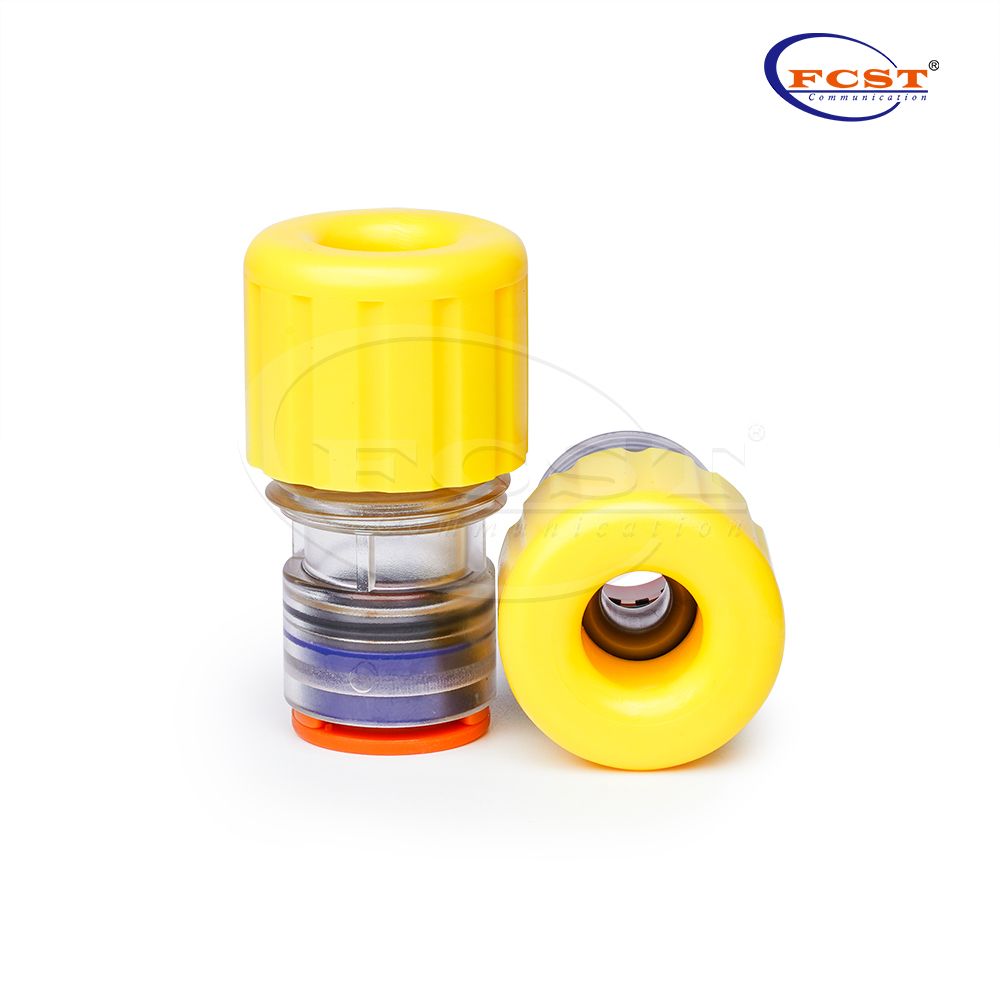

تم تصميمه لكل من التطبيقات المدفونة مباشرة (DB) والتطبيقات فوق الأرض، مما يوفر أداءً طويل الأمد في ظل ظروف بيئية مختلفة.
تركيب بدون أدوات،
تسمح آلية القفل بالضغط بالتثبيت والإزالة السريعة مع ضمان الاحتفاظ بالكابل بشكل آمن.
عمر خدمة طويل
مصنوع من مواد بلاستيكية هندسية مقاومة للأشعة فوق البنفسجية مع مكونات مقاومة للتآكل لعمر خدمة متوقع يصل إلى 25 عامًا في ظل ظروف التشغيل العادية.

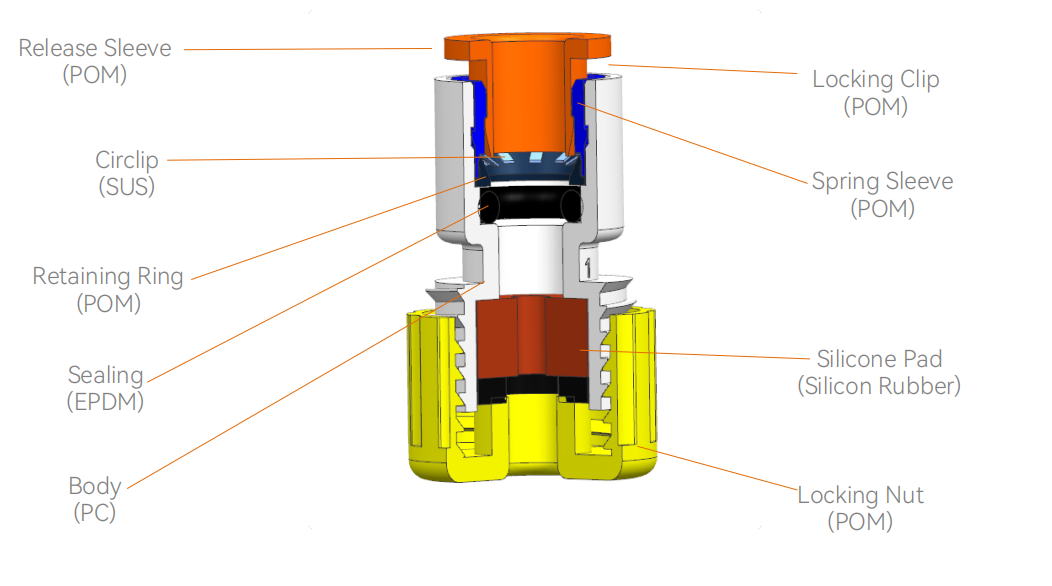

جسم شفاف: بولي كربونات (PC) لمقاومة ممتازة للصدمات والفحص البصري.
مكونات الختم: EPDM ومطاط السيليكون عالي الجودة لضمان الختم المستقر عبر نطاق واسع من درجات الحرارة.
الأجزاء الميكانيكية: غلاف تحرير POM مصبوب بدقة، وصامولة قفل ومشبك قفل، جنبًا إلى جنب مع مشبك إحكام من الفولاذ المقاوم للصدأ للحصول على أداء ميكانيكي يمكن الاعتماد عليه.
تم تصميم واختبار كل غطاء نهاية FCST-GSAE لتلبية متطلبات تركيب الاتصالات الصعبة.
بناء | وصف |
أنبوب إلى موصل | HDPEMicroduct (DB | DI | TW) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
الحياة المقدرة | 25 سنة |
ختم | ما يصل إلى 0.5 بار |
درجة حرارة التثبيت | -20 درجة مئوية إلى +50 درجة مئوية |
درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
درجة حرارة النقل والتخزين | -40 درجة مئوية إلى +70 درجة مئوية |
قوة الإدراج | الحجم: 12 مم، 50 ن | الحجم ≥14 مم، ≥ 120 ن |
مقاومة التأثير | 1.5ج |
وفقا للمعايير | سي إن 50411-2-8،إن 50411-2-5،EN61300،EN61753-1،EN60068-2-10،EN60794-1-2:2003 |
تم تصميم واختبار كل غطاء نهاية FCST-GSAE لتلبية متطلبات تركيب الاتصالات الصعبة. التطبيقات النموذجية
تُستخدم أغطية النهاية FCST-GSAE على نطاق واسع في:
شبكات الوصول FTTx
خزائن توزيع الألياف
إطارات التوزيع الضوئية (ODFs)
أنظمة المنتجات الدقيقة تحت الأرض
تركيبات الألياف المنفوخة بالهواء
مناهل الاتصالات ومناهلها
نقاط وصول العملاء
توجيه الألياف في مركز البيانات
يتم تصنيع منتجات FCST-GSAE تحت رقابة صارمة على الجودة ويتم اختبارها وفقًا لمعايير الاتصالات المعترف بها دوليًا، بما في ذلك:
المعايير |
EN 61300-2-26: ضباب الملح |
EN 61300-2-33: إعادة الإدخال |
EN 61300-2-10: مقاومة السحق |
EN 61300-3-1: المظهر البصري |
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة |
إن 61300- 2-34: المقاومة الكيميائية |
EN 50411-2-8: الملحق هـ: قوة الإدراج |
EN 61386-22: اختبار سلك التوهج عند 750 درجة مئوية |
إن 60794- 1-2: 2003، الطريقة E4: lmpact |
EN 50411-2-8: الملحق د: اختبار التثبيت |
EN 61300-2-22: تغير درجة الحرارة |
EN60794-1-2 الطريقة E1. قوة الشد |
EN 61300-2-38: 2006، الطريقة ب:فقد الضغط |
EN 50411-2-8: الملحق ج: مقاومة الضغط العالي |
EN 61300-2-23: 1997، الطريقة الثانية: الغمر في الماء |
EN 61386- 24: أنظمة القنوات المدفونة تحت الأرض |
EN 61300-2-38:2006، الطريقة أ: أداء الختم |
تغطي سلسلة FCST-GSAE أحجام المنتجات الدقيقة الأكثر شيوعًا المستخدمة في جميع أنحاء العالم
نموذج | د (مم) | أ (مم) | لتر (مم) | الوزن (ز) | نطاق حجب الكابل (مم) |
GSAE7 | 7 | 15.2±0.2 | 33.5±1.0 | 7.1 ± 0.1 | 1.5~3 |
GSAE12 | 12 | 21.5 ± 0.2 | 50.0±1.0 | - | 6.0 ~ 8.0 |
GSAE12.7 | 12.7 | 21.5 ± 0.2 | 50.0±1.0 | - | 4.0~6.0/6.0~8.0/8.0~9.5 |
GSAE14 | 14 | 23.5±0.2 | 47.5±1.0 | - | 4.0~6.0/6.0~8.0/8.0~9.5/9.5~11.5 |
GSAE16 | 16 | 25.3±0.2 | 60.0±1.0 | 30.8±0.1 | 6.0~8.0/8.0~10.5 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
