FCST02259
FCST
FCST02259
نظرة عامة على المنتج

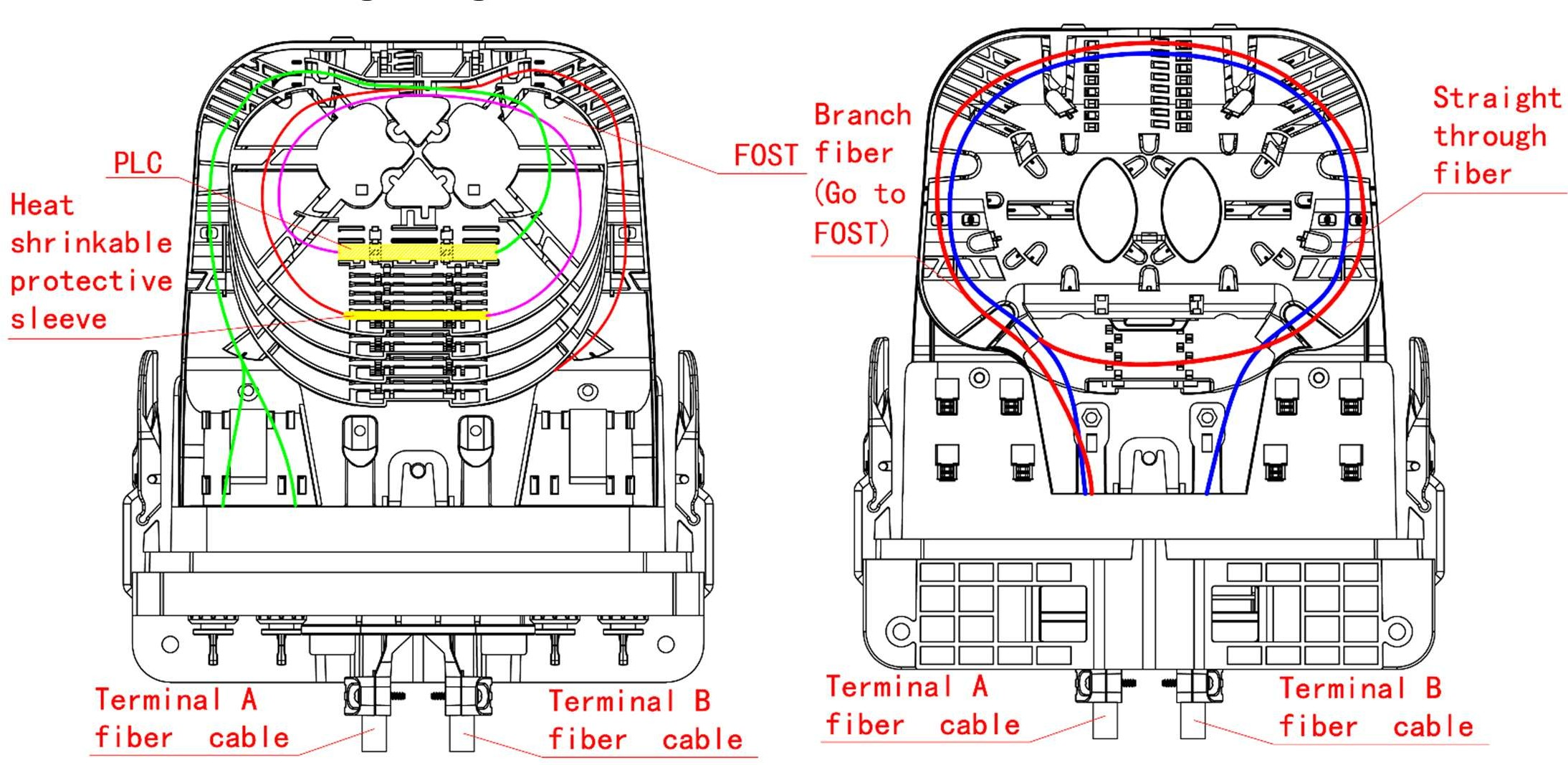

FCST02259 إغلاق FastConnect هو جهاز خط الأسلاك لتوزيعات المستخدم في نظام FTTH، فهو يوفر الحماية والإدارة لكابلات الألياف، ويمكن استخدامه للإنهاء، وتفرع الكابل، والاتصال المتقاطع.صندوق توزيع الفاصل يستخدم بشكل أساسي لنقطة وصول المستخدم في شبكة FTTH-ODN، ويمكن تقسيمه إلى نوع داخلي وخارجي وفقًا لسيناريو التثبيت، ويمكن تقسيمه إلى نوع التوزيع ونوع الانقسام البصري وفقًا للوظيفة.
وصلة من الألياف الضوئية المقوية يتم استخدامه كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
منتج مزايا
l توجيه الألياف معقول.
l مناسبة للتركيب في الأماكن المغلقة أو الهواء الطلق، مثبتة على الحائط، على العمود.
l مشبك لكابل التغذية وكابل الإسقاط، وربط الألياف، والتثبيت، والتخزين، والتوزيع...إلخ في مكان واحد.
l صينية لصق مدمجة مكدسة، سهلة الفتح، يمكن إزالة صينية اللصق، سهلة التركيب والصيانة.
l مصنوعة من مادة بلاستيكية هندسية عالية الجودة (PP)، قوة ميكانيكية جيدة، أنيقة المظهر والمتانة والمتانة.
مواصفات المنتج
بناء | وصف |
الأعلى.سعة | 8النوى(SC/APC) |
قدرة FOSC (بانتشي) | 84 النوى |
مادة | ص |
البعد (مم) | 273*234*92 |
مداخل/منافذ | 2/8 |
تثبيت | تركيب القطب، تركيب الركيزة تركيب ستراند، تركيب على الحائط |
مستوى الحماية | IP67 |
قطر كابل الألياف | Φ18 ملم |
عدد الصواني | 7 |
سعة الدرج | 12F |

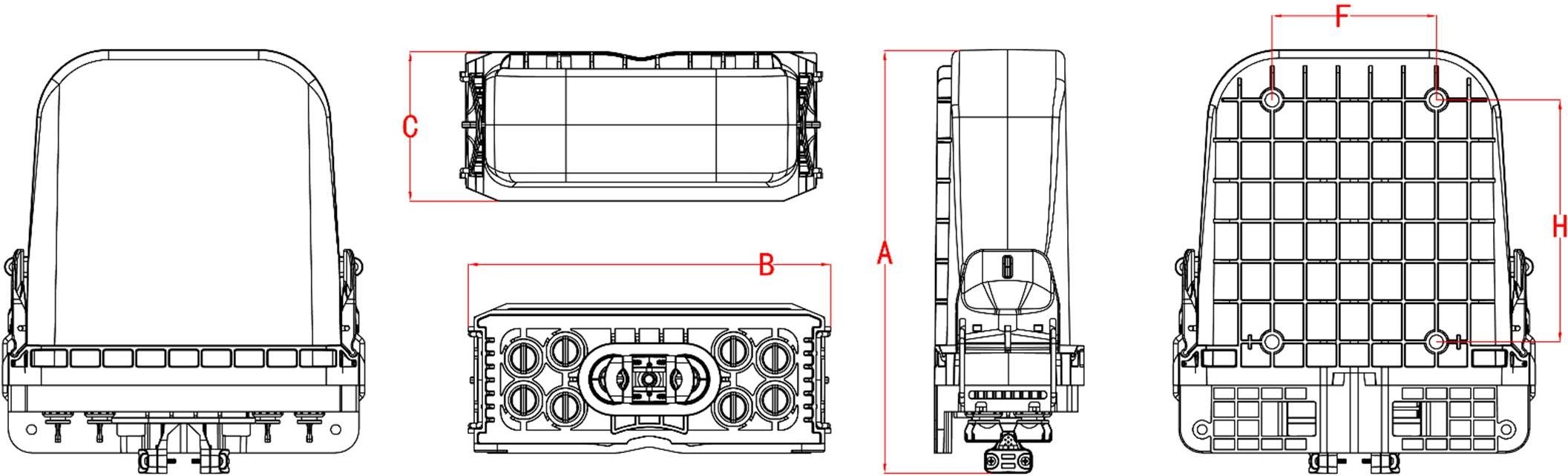

أ * ب * ج: 273*234*92 مللي متر و * ح:107*156 مللي متر

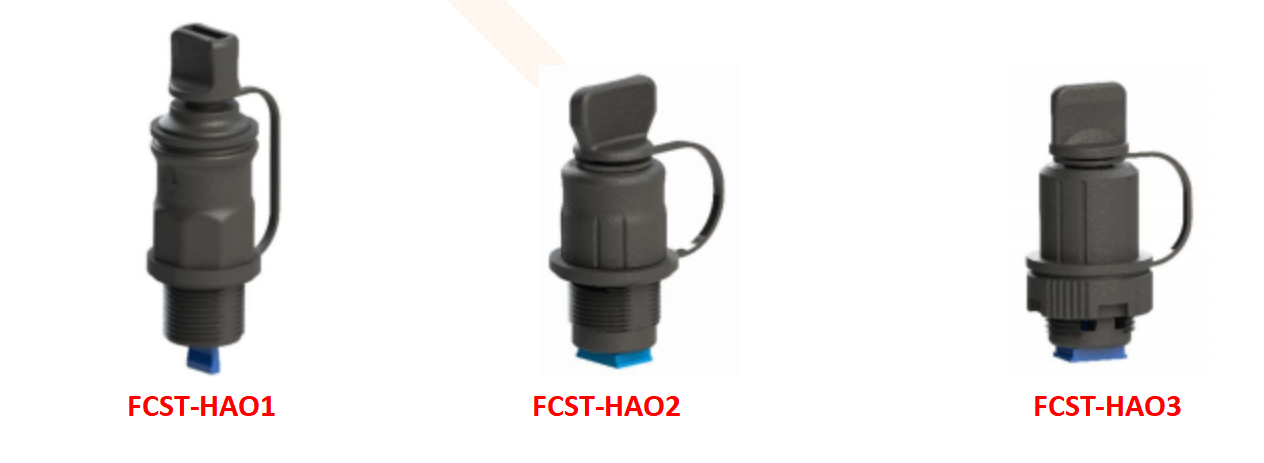

محول تصلب اختياري
تثبيت

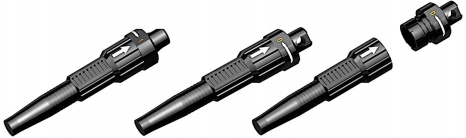

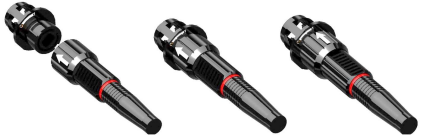

تركيب موصل الألياف
قم بتدوير جزء السهم من موصل الألياف عكس اتجاه عقارب الساعة وأخرج غطاء الغبار.
يوجد جزء السهم من موصل الألياف في الأعلى، أدخل موصل الألياف في المقبس ثم قم بتدوير جزء السهم في اتجاه عقارب الساعة.
منتج تثبيت

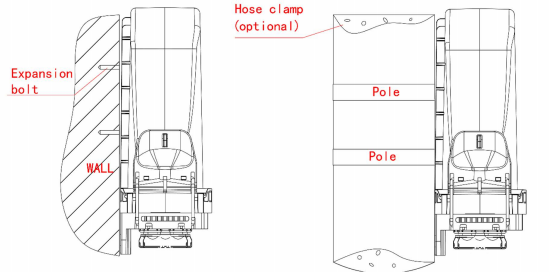

تركيب مثبت على الحائط
قم بثقب 4 فتحات في الحائط بناءً على الحجم الموجود في الجدول 1، ثم ضع مسمار التمدد Φ7.5*40، ثم ضع الصندوق لمطابقة الفتحات واستخدم المسمار للتثبيت.
تركيب مثبت على القطب
ثبت مجموعة واحدة من حلقة القطب في عمود الاتصالات، كما هو موضح أدناه.
