ما هي كرة تحديد موقع كابل الألياف؟

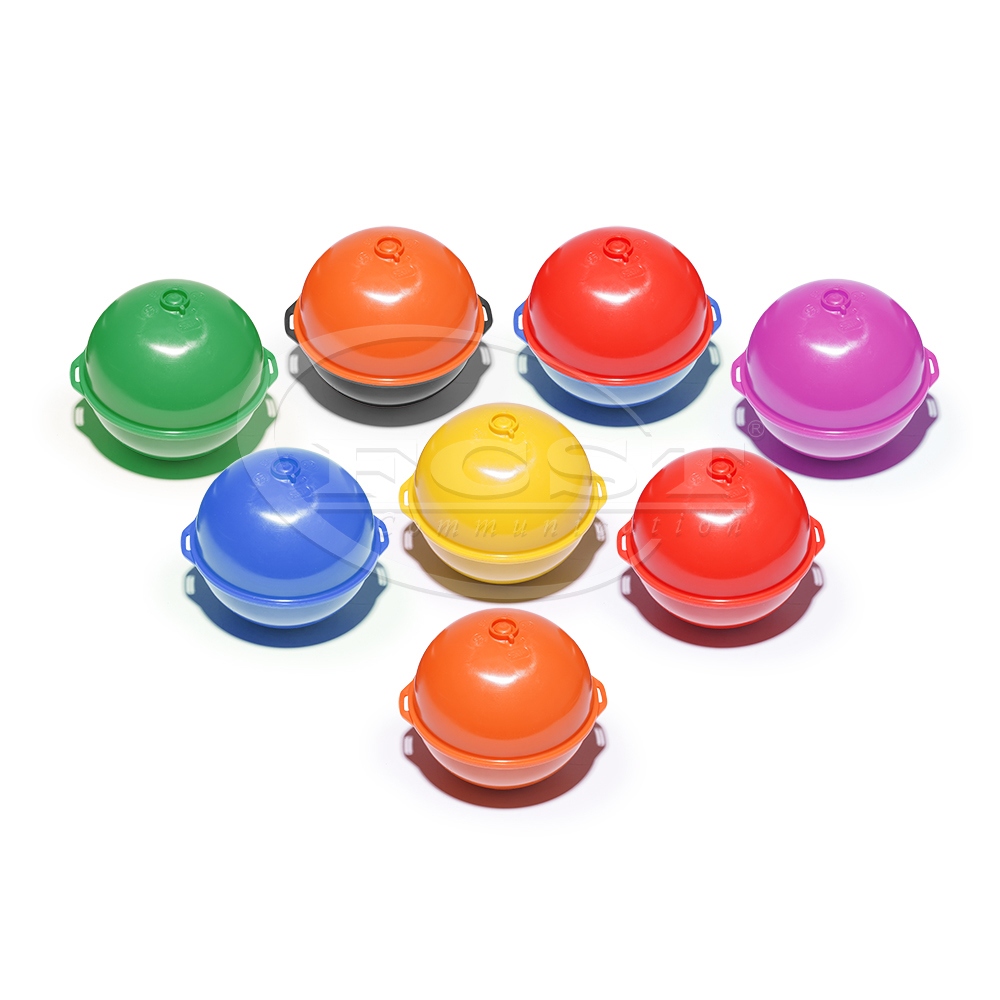

هل سبق لك أن تساءلت كيف يعثر العمال على كابلات الألياف الضوئية المدفونة دون الحفر في كل مكان؟ تساعدك كرة تحديد موقع كابل الألياف على القيام بذلك. يحدد هذا الجهاز الصغير المكان الذي تعمل فيه كابلات الألياف تحت الأرض. تراه يستخدم في العديد من الصناعات مثل الاتصالات والكهرباء والمياه. تثق الشركات بهذه العلامات لأنها تجعل الكشف تحت الأرض سريعًا ودقيقًا. بعض الموديلات، مثل FCST-MB101.4kHZ Marker Ball ، تستخدم تكنولوجيا متقدمة وآمنة على البيئة. قد تجدها حتى في الأماكن الصعبة، بالقرب من خطوط الجهد العالي أو الطرق المزدحمة.

• لا يوجد سائل ضار في الداخل.

• نطاق الكشف يصل إلى <1.5m.

• ارتفاع موقع علامة علامة الدقة.

• للتفاصيل أو التثبيت المباشر المدفون.

• التوجه الذاتي RF Reflector يضمن أفضل نطاق الكشف والدقة.

• يتم تعليق ملف التعريفي على مضاد التجمد المدمج ويمكن أن يبقى أفقياً لأعلى.

ما هي كرة تحديد موقع كابل الألياف

الغرض والوظيفة

قد تتساءل عما تفعله كرة التحديد الموجودة تحت الأرض بالفعل. يعمل هذا الجهاز الصغير كعلامة مخفية لكابلات الألياف الضوئية الموجودة تحت الأرض. عند وضع كرة تحديد موقع كابل الألياف بالقرب من الكابل، يساعدك ذلك في العثور على المكان المحدد لاحقًا باستخدام كاشف خاص. ليس عليك تخمين المنطقة بأكملها أو حفرها. ترسل الكرة إشارة تجعل تحديد موقع الكابلات المدفونة سريعًا وسهلاً.

وهنا لماذا كنت في حاجة إليها:

• يمنع التلف العرضي: يمكنك تجنب قطع الكابلات أو كسرها عندما تعرف مكانها بالضبط.

• يسرع عملية الإصلاح: يمكنك العثور على الكابل بسرعة إذا حدث خطأ ما.

• يحسن السلامة: يظل العمال آمنين لأنهم لا يصطدمون بالخطوط الخطرة عن طريق الخطأ.

إذا كنت تعمل مع مرافق تحت الأرض، فإن استخدام كرة تحديد موقع كابل الألياف يمكن أن يوفر لك الوقت والمال. لا داعي للقلق بشأن فقدان الكابلات أو التسبب في انقطاع الخدمة.

أين ومتى تستخدم

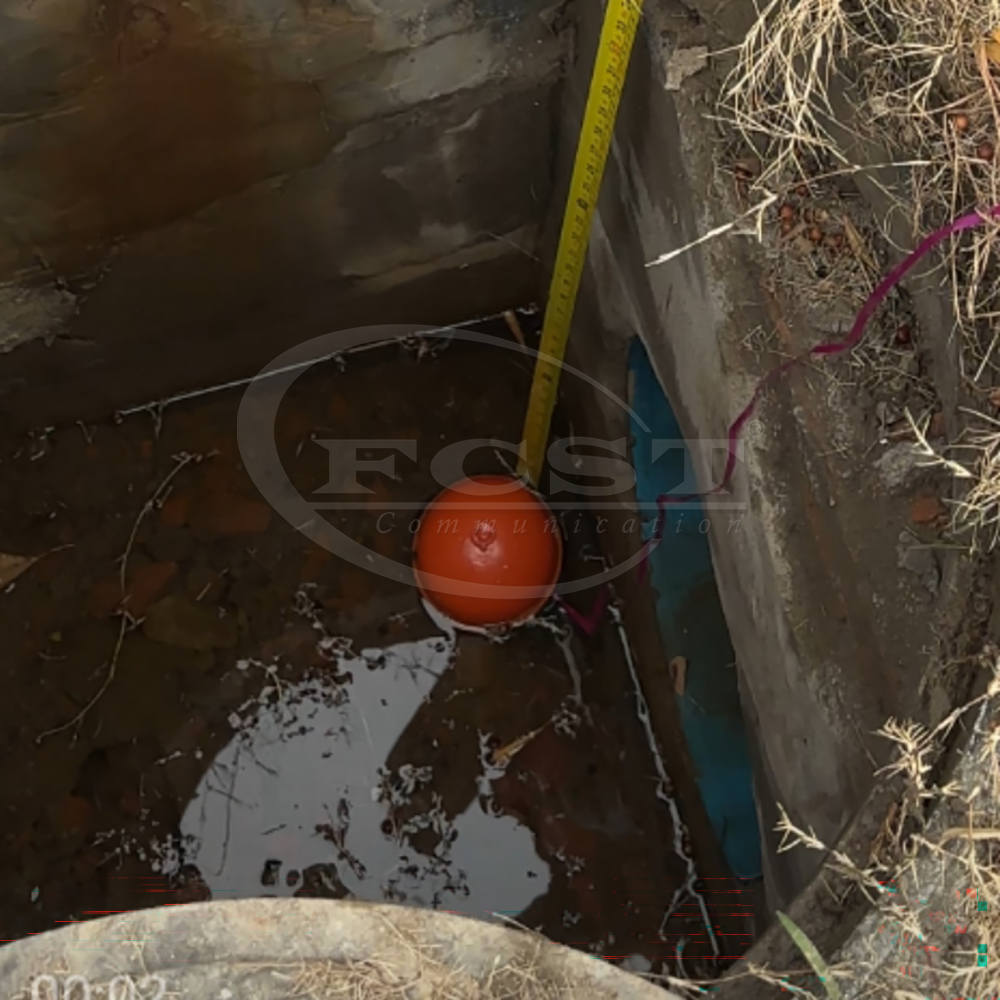

عادةً ما تستخدم كرة علامة فائدة مدفونة أثناء تركيب كابلات الألياف الضوئية. عند دفن الكابل لأول مرة، يمكنك وضعه مع الكابل. ثم، قمت بتحديد الموقع مباشرة من البداية. يمكنك أيضًا إضافة واحد لاحقًا إذا كنت بحاجة إلى تحديد إصلاح أو تقاطع.

تعمل هذه الكرات بشكل أفضل في البيئات تحت الأرض. تراها في أغلب الأحيان في الأماكن التي تمر فيها الكابلات تحت الشوارع أو الأرصفة أو الحقول. تعتمد عليها أطقم البناء وعمال المرافق لتتبع الخطوط المدفونة. إذا كنت بحاجة إلى الحفر أو إجراء الصيانة، فإن كرة تحديد الموقع تساعدك في العثور على الكابل دون أي تخمين.

فيما يلي جدول سريع لإظهار حالات الاستخدام الشائعة:

الموقف	لماذا استخدام تحديد موقع الكرة?
تركيب كابل جديد	ضع علامة على موقع الكابل الدقيق
الإصلاحات أو التوصيلات	تسليط الضوء على التغييرات أو الإصلاحات
مناطق ذات حركة مرور عالية	منع الضرر العرضي
بالقرب من المرافق الأخرى	تحسين السلامة والدقة

ستجد أن كرة تحديد موقع كابل الألياف ضرورية لوضع علامات على الكابلات المدفونة . فهو يحافظ على عملك آمنًا ومنظمًا، خاصة عندما تتعامل مع بيئات مزدحمة أو مليئة بالتحديات.

كيف تعمل كابلات الألياف على تحديد موقع الكرات

تكنولوجيا الكشف

قد تتساءل كيف تساعدك السر يكمن في تكنولوجيا الكشف. تستخدم كرات التحديد هذه ترددات خاصة يمكن لأجهزة تحديد المواقع الإلكترونية التقاطها. عندما تمشي فوق البقعة باستخدام كاشف، ترسل الكرة إشارة. تسمع صوتًا أو ترى قراءة على جهازك. بهذه الطريقة تعرف أنك فوق الكابل مباشرةً. كرة التحديد المستديرة للكابل البصري في العثور على الكابلات المدفونة.

التطبيق الميداني

يمكنك استخدام كابل ألياف لتحديد موقع الكرة في مواقف العالم الحقيقي حيث تحتاج إلى العثور على الكابلات بسرعة. يعتمد عمال المرافق والمساحون وأطقم البناء على هذه العلامات كل يوم. يمكنك تحديد الموقع الدقيق للكابل، حتى لو كان تحت شارع مزدحم أو في عمق الأرض.

أنظمة رسم الخرائط الرقمية وإدارة الأصول تجعل الأمور أسهل. يمكنك توصيل محدد الموقع الخاص بك بجهاز محمول ورسم خريطة للمكان على الفور. تستخدم بعض الأنظمة تقنية RTK GNSS لرسم خرائط فائقة الدقة. ويتيح لك البعض الآخر تحميل البيانات في الوقت الفعلي، حتى يعرف كل فرد في فريقك مكان وجود الكابلات.

فيما يلي جدول يوضح كيفية عمل الأنظمة المختلفة مع كرات التحديد:

اسم النظام	ماذا يفعل
جيولانتس.360	يستخدم RTK GNSS لرسم الخرائط على مستوى السنتيمتر . تحميل البيانات إلى منصة مركزية.
محدد مسار TL9000 RFID	يتصل بالبلوتوث وخرائط GIS. يعمل مع علامات RFID المدفونة.
محدد درجة المسح MRX SG	يجمع بين تحديد موقع الخط ودقة المسح. خرائط المرافق وكرات علامة.

يمكنك الوصول إلى البيانات في الوقت الفعلي باستخدام Geolantis.360. يجعل TL9000 تتبع الأصول أمرًا سهلاً من خلال اكتشاف العلامات المدفونة. يساعدك MRX SG على رسم خريطة للمرافق وتحديد مواقعها بدقة عالية.

ملاحظة: إذا كنت تستخدم أدوات رسم الخرائط الرقمية، فيمكنك مشاركة مواقع الكابلات مع فريقك بأكمله. وهذا يساعد الجميع على تجنب الأخطاء ويحافظ على أمان عملك.

ترى كيف يمكن لكابل الألياف تحديد موقع الكرة، مقترنًا بالتكنولوجيا الذكية، أن يجعل إدارة الكابلات تحت الأرض بسيطة وموثوقة.

فوائد تحديد موقع الكرات

الدقة والموثوقية

تريد العثور على الكابلات المدفونة بسرعة وبدون أخطاء. كرة علامة كابل الاتصالات تجعل هذا ممكنًا. يستخدم تقنية RF المتقدمة، بحيث تحصل على إشارة قوية وواضحة في كل مرة تقوم فيها بالبحث. ليس عليك التخمين أو الاعتماد على الخرائط القديمة. توجد كرة التحديد بجوار الكابل مباشرةً، لذا فأنت تعرف دائمًا المكان المحدد.

راجع هذا الجدول لترى كيف تقارن كرة التحديد FCST-MB101.4kHZ بالعلامات التقليدية:

ميزة	كرة ماركر FCST-MB101.4 كيلو هرتز	العلامات التقليدية
نطاق الكشف	يصل إلى 1.5 متر	يختلف، وغالبًا ما يكون أقل دقة
انحراف الدقة	أقل من 2%	في كثير من الأحيان أعلى، وعرضة للأخطاء
تكنولوجيا	تكنولوجيا الترددات اللاسلكية	أساليب عفا عليها الزمن
وقت التثبيت	أسرع	أبطأ، وأكثر كثافة في العمل
خطر أخطاء التنقيب	مصغر	مخاطر أعلى

يمكنك أن ترى أن كرة التحديد تمنحك دقة أفضل وتوفر لك الوقت. كما أنه يقلل من فرصة ارتكاب الأخطاء أثناء الحفر. أنت لا تضيع ساعات في البحث أو تخاطر بإتلاف الكابلات. تساعدك هذه الأداة على العمل بشكل أكثر ذكاءً، وليس بجهد أكبر.

إدارة السلامة والمرافق

السلامة مهمة عند حفر أو إصلاح الكابلات تحت الأرض. تساعدك كرات التحديد على تجنب وقوع الحوادث. فهي تظهر لك بالضبط مكان توصيل الكابلات، حتى قبل البدء في الحفر. يمكنك تقدير عمق الكابل، مما يعني مفاجآت أقل وتقليل خطر الاصطدام بشيء مهم.

فيما يلي بعض الطرق لتحديد موقع الكرات التي تبقيك آمنًا ومنظمًا:

• إنها تحدد مسار الكابل فوق الأرض، حتى تعرف مكان الحفر.

• إنها تساعدك على التحقق من موضع الكابل أثناء التثبيت.

• أنها تجعل من السهل تتبع التغييرات والإصلاحات.

أصبحت إدارة المرافق أسهل أيضًا. يمكنك تتبع مواقع الكابلات في الوقت الفعلي وتحديث سجلاتك بسرعة. وهذا يعني أخطاء أقل وتكاليف أقل لفريقك.

فائدة	التأثير على إدارة المرافق
تتبع الموقع الدقيق	يقلل من الحفر غير الضروري
يقلل من الأخطاء في تحديد موقع الأصول	يقلل من الأخطاء التشغيلية والتكاليف
تحديثات البيانات في الوقت الحقيقي	يعزز اتخاذ القرار والاستجابة

نصيحة: استخدم كرة تحديد موقع كابل الألياف للحفاظ على أمان فريقك وتوفير المال وجعل عملك أكثر كفاءة.

C اختيار وتثبيت تحديد موقع الكرات

الأنواع والاختيار

تريد اختيار كابل الألياف المناسب لتحديد موقع الكرة لمشروعك. لا تعمل كل كرة مع كل نوع من الكابلات أو التربة. بعض النماذج، مثل Omni Marker II ، تناسب معظم الوظائف. هذه الكرة خفيفة الوزن وقوية. إنه يعمل بشكل جيد في العديد من ظروف التربة ويمكنه وضع علامة على الكابلات أو الأنابيب أو القنوات. يستخدم الغلاف الخارجي مادة البولي إيثيلين عالي الكثافة، لذلك فهو يتحمل البيئات القاسية. يمكنك إعادة استخدامه وإعادة تدويره عند الانتهاء من المهمة.

فيما يلي جدول سريع لمساعدتك في مقارنة الميزات:

نموذج	مقاس	نطاق العمق	مادة القشرة	فوائد	التطبيقات
أومني ماركر الثاني	5 بوصة	5 قدم	HDPE	متينة وقابلة لإعادة الاستخدام وآمنة	كابلات الألياف والأنابيب والقنوات

إذا كنت تعمل في تربة صخرية أو رطبة، فاختر كرة ذات قشرة قوية. بالنسبة للكابلات الصغيرة، تأكد من أن الكرة تناسب المساحة. تحقق دائمًا مما إذا كانت الكرة تلبي القواعد والمعايير المحلية.

خطوات التثبيت

• تريد تثبيت تحديد موقع الكرة بالطريقة الصحيحة. اتبع هذه الخطوات للتأكد من إنجاز ذلك بأمان:

• خطط للمكان. ضع علامة على المكان الذي يمتد فيه الكابل تحت الأرض.

• احفر حفرة صغيرة. اجعلها عميقة بما يكفي للكرة، ولكن ليس واسعة جدًا.

• ضع الكرة. ضعه بجانب الكابل، وليس في الأعلى. وهذا يبقي الإشارة واضحة.

• تحقق من المحاذاة. تأكد من أن الكرة متجهة للأعلى حتى يتمكن الكاشف من العثور عليها.

• تغطية الحفرة. املأها بالتربة وحزمها برفق.

ارتداء القفازات وحماية العين عند الحفر. احترس من المرافق المدفونة الأخرى. لا تتعجل أبدا في العمل.

تشمل الأخطاء الشائعة وضع الكرة بعيدًا جدًا عن الكابل أو دفنها عميقًا. إذا قمت بذلك، فقد تفوتك الإشارة لاحقًا.

نصائح الصيانة

لا يتعين عليك فعل الكثير للحفاظ على عمل علامة دفن كابل الألياف الضوئية . إذا قمت بتثبيته بشكل صحيح، يمكن أن يستمر لأكثر من 40 عامًا . ومع ذلك، يجب عليك فحص المكان أثناء عمليات التفتيش المنتظمة. إذا لاحظت إشارات ضعيفة، استخدم محدد المواقع لاختبار الكرة. في بعض الأحيان، يمكن أن تؤدي تغيرات التربة أو الأمطار الغزيرة إلى تحريك الكرة. إذا حدث هذا، ضع علامة على المكان الجديد.

يساعدك التدريب على استخدام هذه الكرات والحفاظ عليها. يتعلم العديد من الفنيين من خلال التدريب العملي. يستخدمون أدوات مثل EXFO-635 أو Dynatel 965DSP للعثور على الأخطاء وإشارات الاختبار.

التركيز على التدريب	وصف
تحديد موقع خطأ OSP واستكشاف أخطاء الكابلات وإصلاحها	يعلمك كيفية استخدام معدات الاختبار والعثور على الكابلات المدفونة.
المعدات المستخدمة	EXFO-635، فيافي ONX580، ديناتل 965DSP.
تجربة العالم الحقيقي	تدرب باستخدام الكابلات والعلامات الفعلية في الميدان.

ملحوظة: إذا احتفظت بسجلات جيدة وقمت بتدريب فريقك، فسوف تتجنب المشاكل وتحافظ على سلامة الكابلات الخاصة بك.

ترى كيف أن تحديد موقع كبل الألياف يجعل إدارة الكابلات تحت الأرض أسهل وأكثر أمانًا. عندما تختار الكرة الصحيحة، وتثبتها بشكل صحيح، وتفحصها كثيرًا، فإنك تحمي كابلاتك وفريقك.

ضع علامة على الكابلات بثقة

تجنب الأخطاء المكلفة

حافظ على تنظيم عملك

تذكر: العادات الجيدة تؤدي إلى نتائج طويلة الأمد. التزم بأفضل الممارسات، وستحافظ على تشغيل مشاريع المرافق الخاصة بك بسلاسة.

التعليمات

• ما مدى عمق دفن كابل الألياف لتحديد موقع الكرة؟

• يمكنك دفن معظم الكرات بعمق يصل إلى 5 أقدام. تحقق دائمًا من دليل المنتج لمعرفة العمق الدقيق. تعمل بعض النماذج بشكل أفضل في الأعماق الضحلة.




• هل تحديد موقع الكرات يحتاج إلى بطاريات أو طاقة؟

• لا، لن تحتاج أبدًا إلى إضافة بطاريات. تحديد موقع الكرات باستخدام التكنولوجيا السلبية. إنها تعمل بدون أي مصدر للطاقة وتستمر لعقود.




• هل يمكنك إعادة استخدام كابل الألياف لتحديد موقع الكرة؟

• نعم، يمكنك إعادة استخدام بعض النماذج. إذا قمت بإزالة الكرة بعناية، يمكنك تثبيتها مرة أخرى. تحقق دائمًا من وجود تلف قبل إعادة الاستخدام.




• ما هي الأدوات التي تحتاجها للعثور على الكرة تحديد؟

• أنت بحاجة إلى محدد موقع إلكتروني متوافق. تلتقط هذه الأجهزة الإشارة من الكرة. تشمل النماذج الشائعة محددات المواقع Tempo EML100 وDynatel.




• هل يحدد كابل الألياف الكرات بشكل آمن للبيئة؟

• نعم! تستخدم معظم الكرات تحديد المواقع مواد غير سامة وقابلة لإعادة التدوير. أنها لا تسرب المواد الكيميائية أو تضر التربة والمياه.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
