FCST-LSZH-FU-XB1.3
FCST
FCST-LSZH-FU-XB1.3
نظرة عامة على المنتج

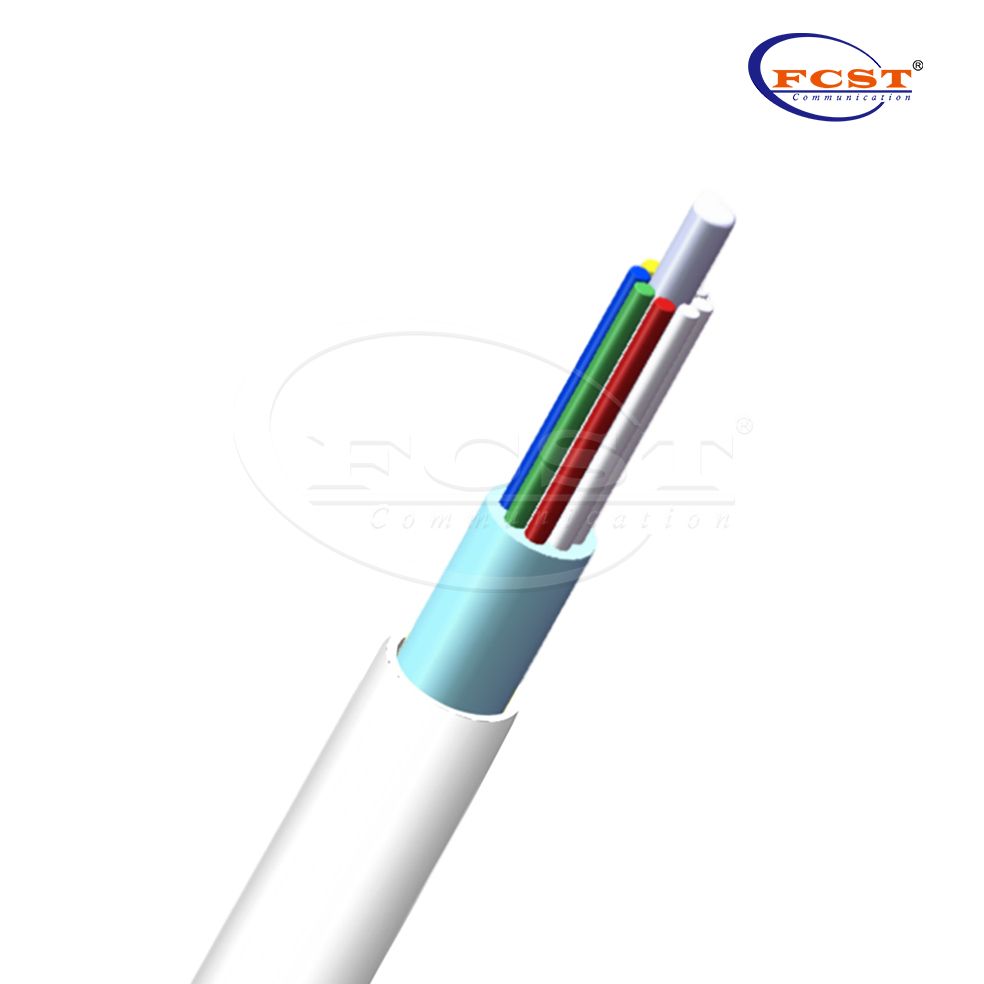

الكبل البصري عبارة عن هيكل غير معدني بالكامل، وخفيف الوزن وله صلابة معينة، ويحتوي على كبل ذو قطر صغير جدًا للتركيب المنفوخ بالهواء في قناة صغيرة. يتم تغليف الألياف بطبقة أكريليت ناعمة كوسادة لتوفير الحماية للألياف. توفر سترة LSZH احتكاكًا منخفضًا وأفضل أداء نفخ للتركيب.

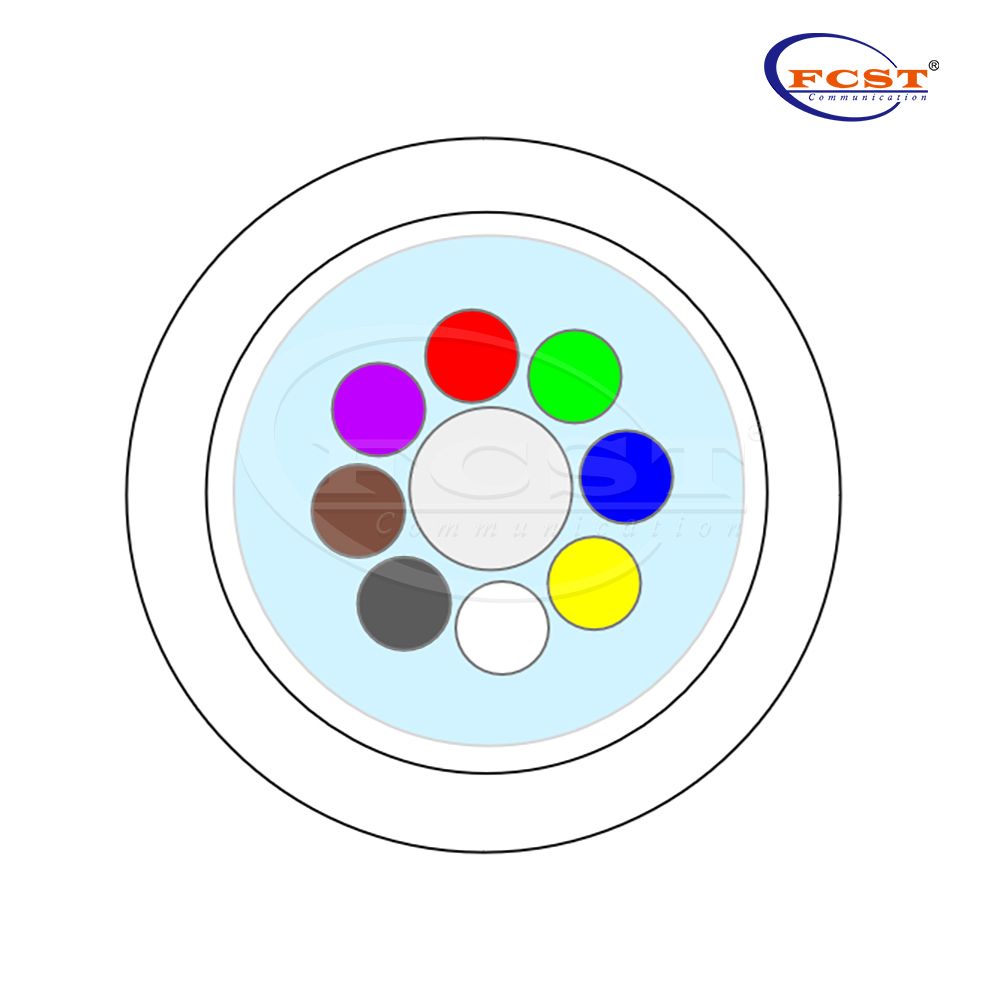

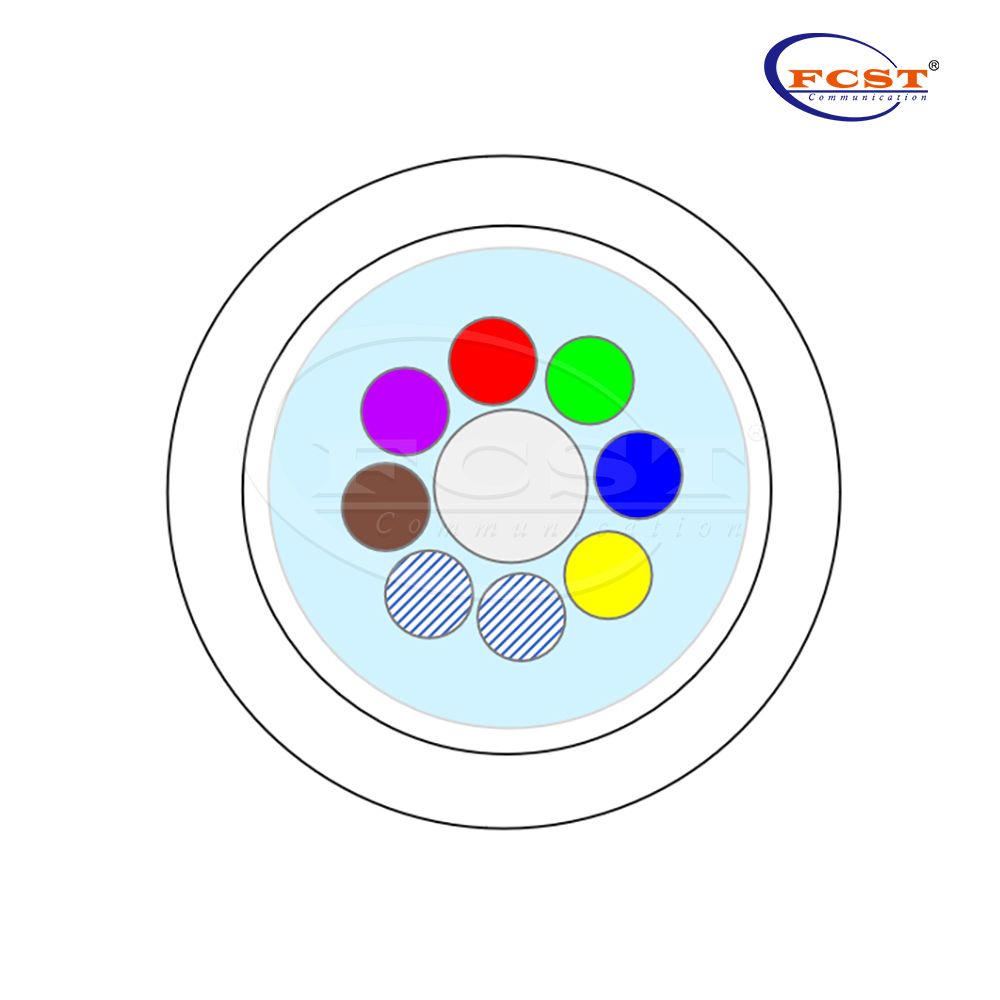

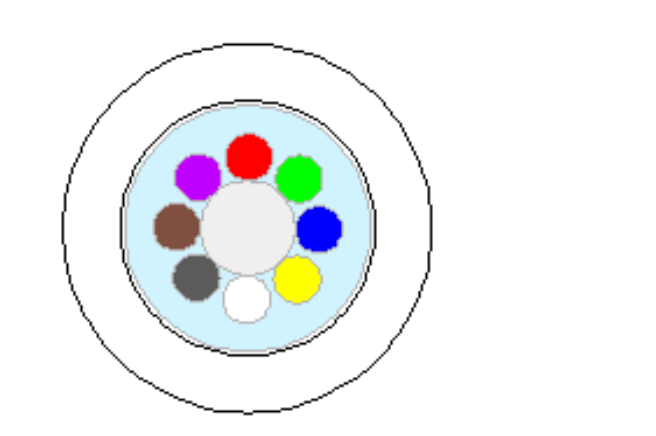

ميزة المنتج

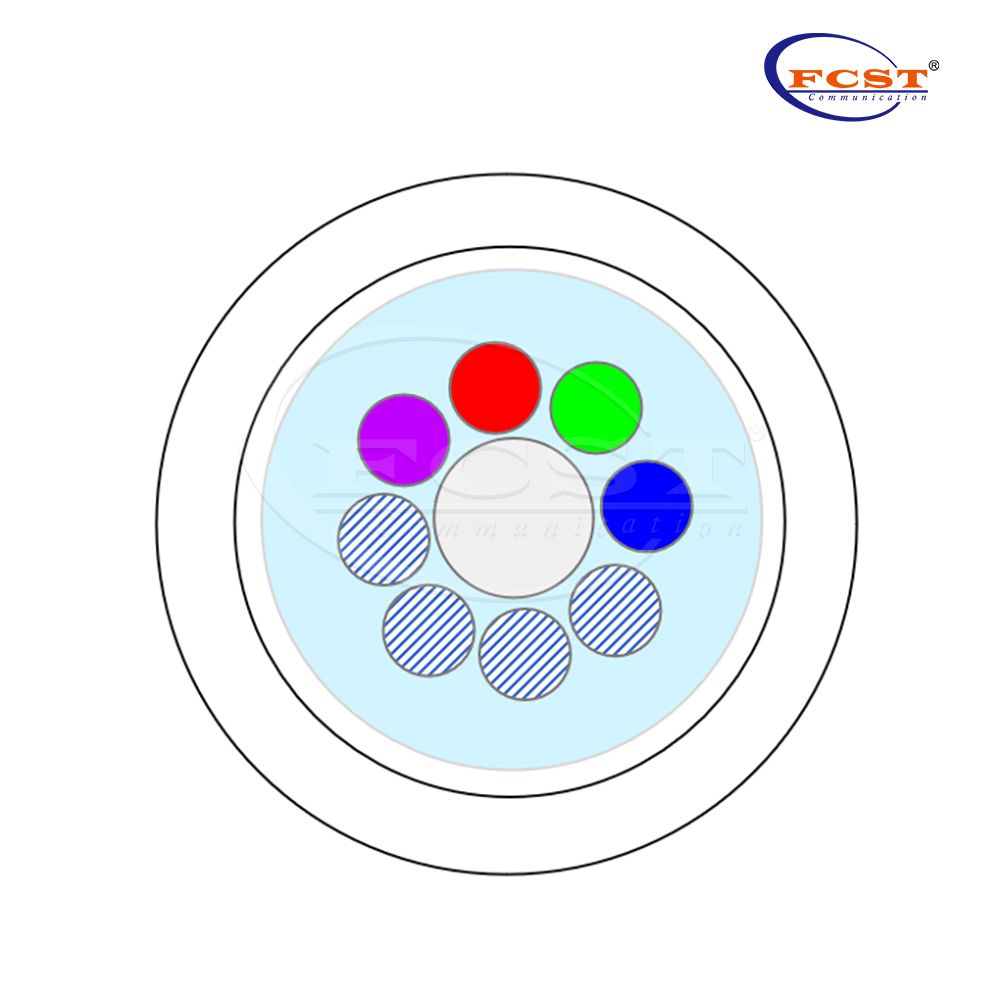

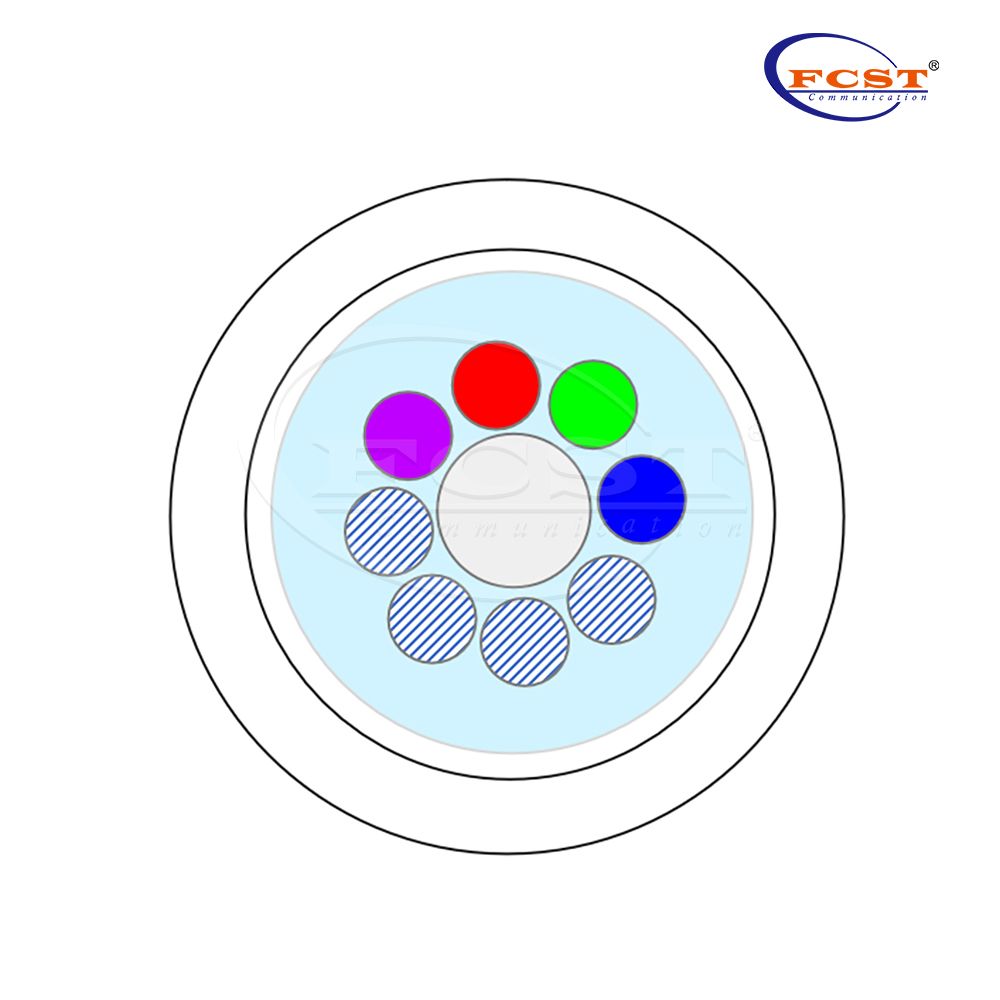

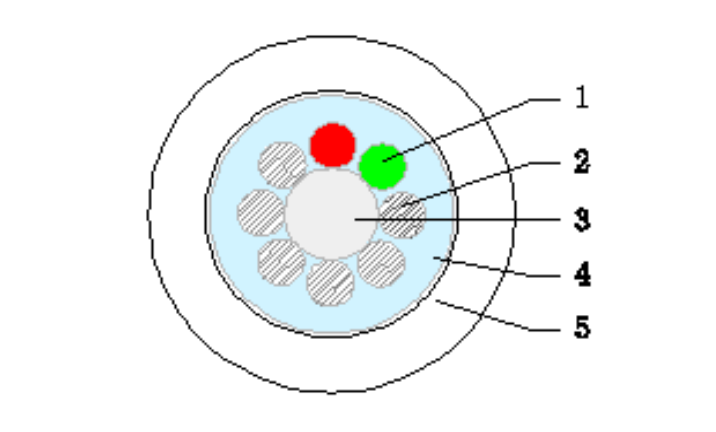

1. الألياف الضوئية
2. الألياف المملوءة
3. GFRP
4. الراتنج
5. LSZH
1. 2-8 خيارات من الألياف.
2. مناسبة للدخول المنزلي.
3. مصمم بدون جل، سهل التجريد والتعامل معه.
4. صلابة خفيفة الوزن ومناسبة، كرر التثبيت.
5. ميزة التكاليف الأفضل مقارنة بالمنتج التقليدي.
7. ملحقات كاملة، قوة عاملة أقل، وقت تركيب أقل.
8. هيكل مستقر، أداء ميكانيكي جيد ودرجة الحرارة.
9. مثبطات اللهب تلبي متطلبات الحرق العمودي لكابل واحد.

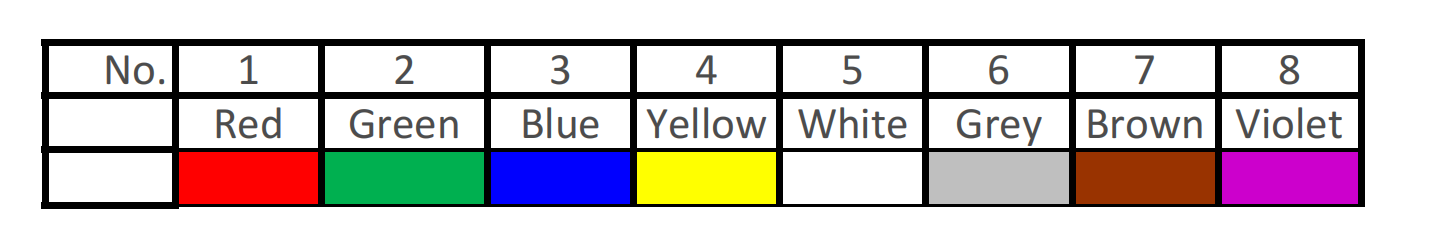

رمز لون الألياف
*يمكن طلب رموز الألوان الأخرى عن طريق إشعار مسبق.
مواصفات المنتج
بناء | وصف |
عدد الألياف | 2-8 ألياف G657A1 |
القطر الخارجي | 1.95 ملم (± 0.03 ملم) |
الوزن | 4.4 جرام/م2 |
نصف قطر مين بيند | 120 ملم |
لون السترة | أبيض |
التوهين | 0.40 ديسيبل/كم كحد أقصى عند 1310 نانومتر | 0.30 ديسيبل/كم كحد أقصى عند 1550 نانومتر |

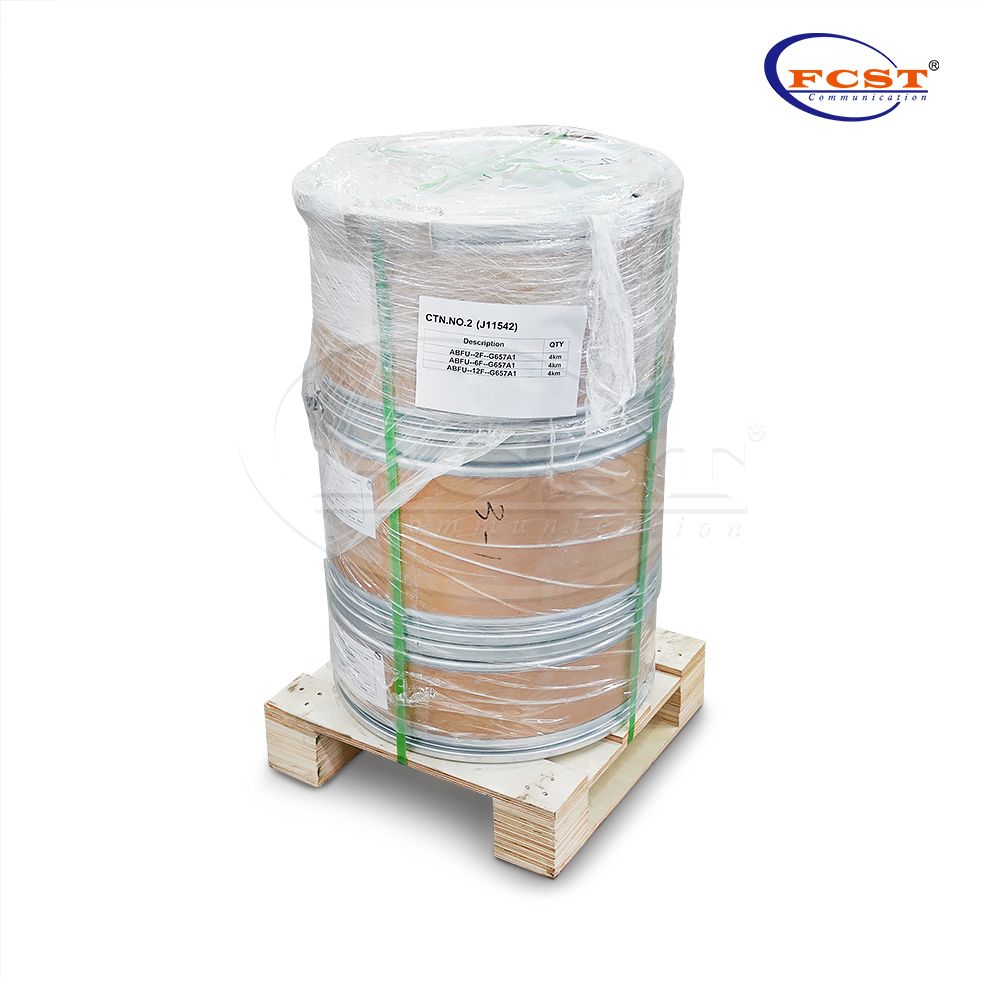

معلومات التغليف. | 2000m/CNT 11KG 0.064CBM (560*560*200mm)، 4000m/CNT 19.2KG 0.095CBM (560*560*300mm)، أطوال التسليم القياسية هي: 1000m، 2000m، 4000m مع تسامح 0～+5%. |
اختبار ميكانيكي
ملاحظة: 1 الاختبارات وفقًا للمواصفة IEC 60794 الإصدار 1.0، 2008-10 2 تمت جميع الاختبارات البصرية عند 1550 نانومتر
توتر | يلوي | معجب |
إيك 60794-1-21-E1 | إيك 60794-1-21-E11A | إيك 60794-1-21-E3 |
الحمل: 1xW | φ40mm*3يدور 5 دورات عند 20 درجة مئوية | 100N،60S |
سلالة الألياف ≥0.4 عند الحد الأقصى، | التوهين الإضافي .050.05 ديسيبل، بعد الاختبار | التوهين الإضافي .050.05 ديسيبل، بعد الاختبار |
التوهين الإضافي .050.05 ديسيبل | ||
سلالة الألياف .050.05% بعد الاختبار |
اختبار بيئي
ملاحظة: 1 الاختبارات وفقًا للمواصفة IEC 60794 الإصدار 1.0، 2008-10 2 تمت جميع الاختبارات البصرية عند 1550 نانومتر
دورة درجة الحرارة | نقع الماء | دورة الحرارة الرطبة |
إيك 60794-1-22-F1 | إيك 60794-5 | إيك 60068-2-38 |
-30 درجة مئوية، +60 درجة مئوية، (دورتان) | 1000 ساعة في الماء، 18 درجة مئوية ~ 22 درجة مئوية | 25 درجة مئوية، 65 درجة مئوية، 25 درجة مئوية، 65 درجة مئوية، 25 درجة مئوية، -10 درجة مئوية، 25 درجة مئوية |
التوهين المطلق .50.5 ديسيبل/كم، أثناء الاختبار | (اختبار بعد دورة الحرارة) ≥0.07 ديسيبل/كم | التوهين المطلق .50.5 ديسيبل/كم، أثناء الاختبار |
التوهين المطلق ≥0.1 ديسيبل/كم، بعد الاختبار | التغيير مقارنة بقيمة البداية | التوهين المطلق .10.1 ديسيبل/كم، بعد الاختبار |
اختبار النفخ
عدد الألياف 2-8 ألياف
معدات الاختبار |
المعدات: بلوميتاز: UM25، إريكسون: إف، فريمكو |
القناة القياسية: 7/4 مم |
الضغط: 10-13 بار |
مسافة النفخ النموذجية: ≥1000m |
وقت النفخ النموذجي: ≥30 دقيقة |
طول قابل للدفع باليد (بدون ضغط) ≥100 م |
المعيار: اللجنة الكهروتقنية الدولية 60794-1-21-E24 |

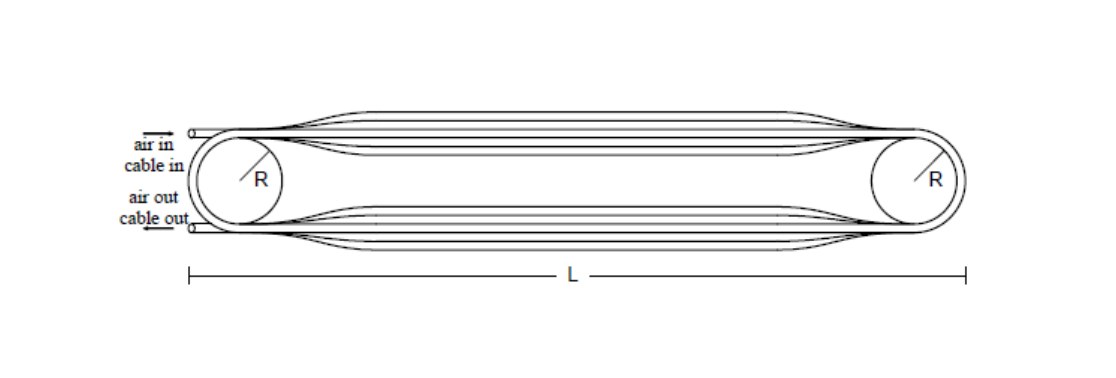

قناة صغيرة φ7/4 مم، 1000 م (طول = 100 م، ر = 100 مم) |
سرعة النفخ الموصى بها: 30～45m/min |

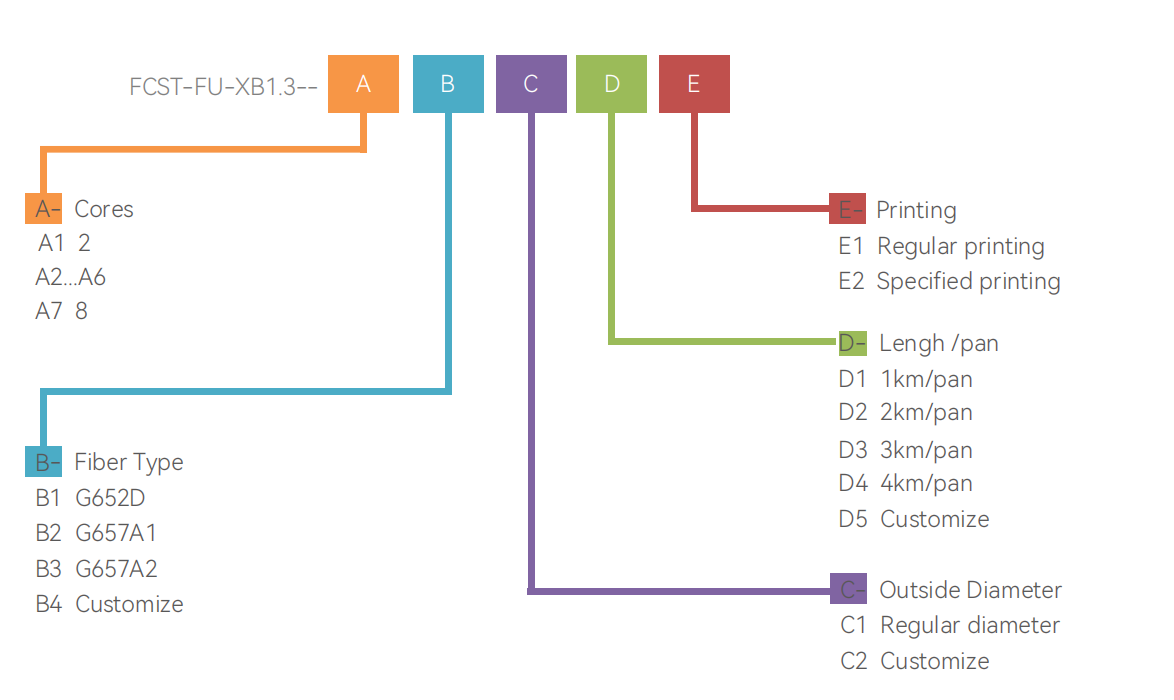

طلب المعلومات
*ملاحظة: يتم تحديد النموذج المحدد بناءً على التكوينات الاختيارية. على سبيل المثال: وحدة الألياف المنفوخة بالهواء المضغوط يدويًا--A1-B1-C1-D1-E1.
