منتج مصغر LSZH (داخلي)
FCST
نظرة عامة على المنتج

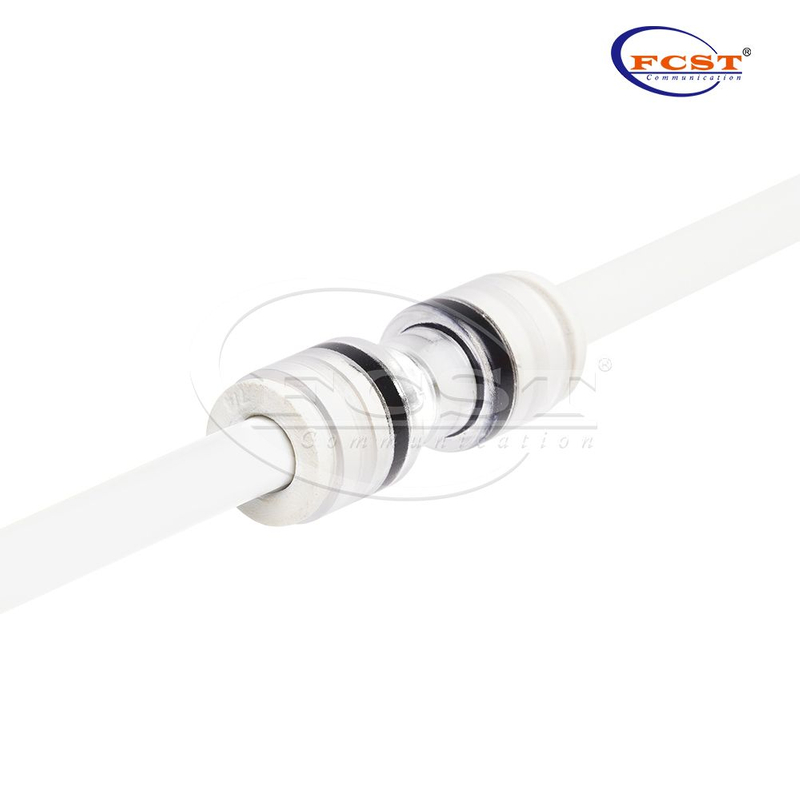

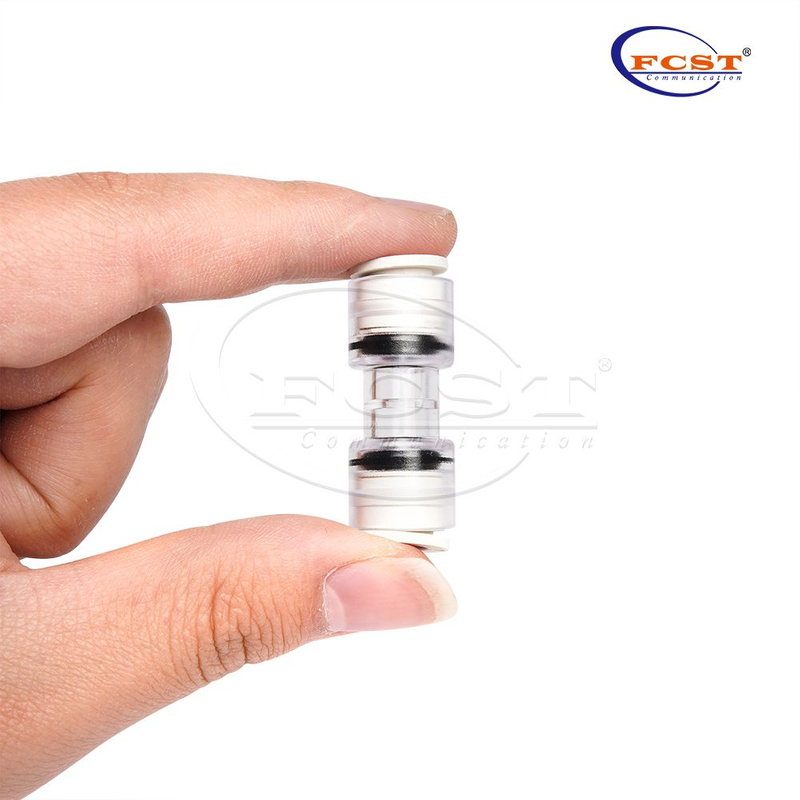

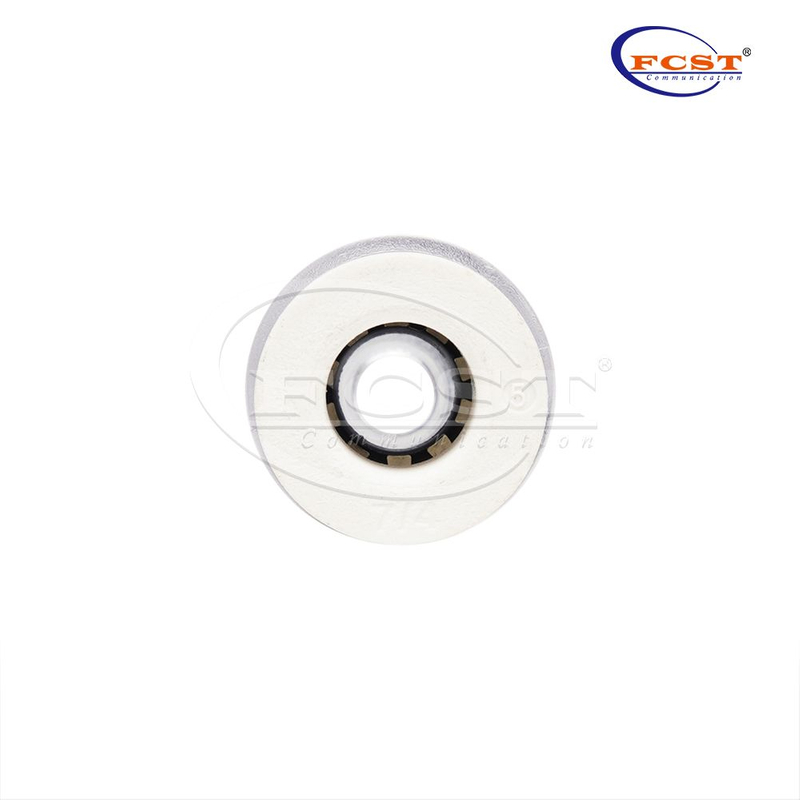

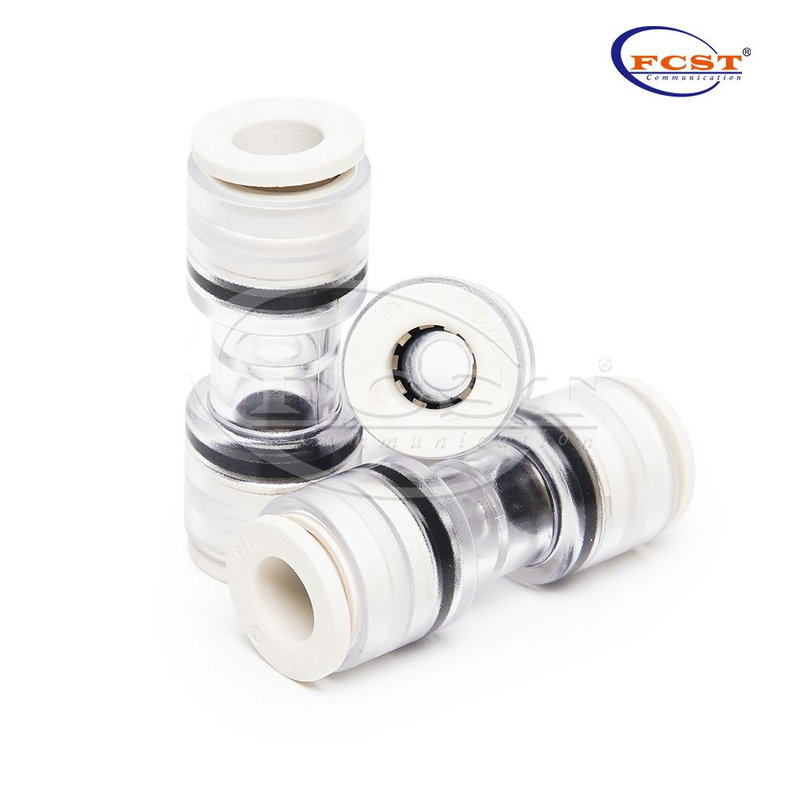

موصل LSZH Microduct Straight Connector قم بإجراء اتصالات بين Microducts بسرعة وسهولة في التطبيقات المدمجة، دون الحاجة إلى أدوات. يوفر التصميم الشفاف تحكمًا أكبر عند توصيل Microducts ويتيح التأكيد البصري على وجود الكابل.
مزايا المنتج
للمنتجات الدقيقة مقاس 3-20 مم.
تركيب سهل 'بالدفع'.
جسم شفاف واضح شفاف.
95 ٪ من المواد مصنوعة من المعدن.
تم اختباره وفقًا لـ EN 50411-2-8: 2009.

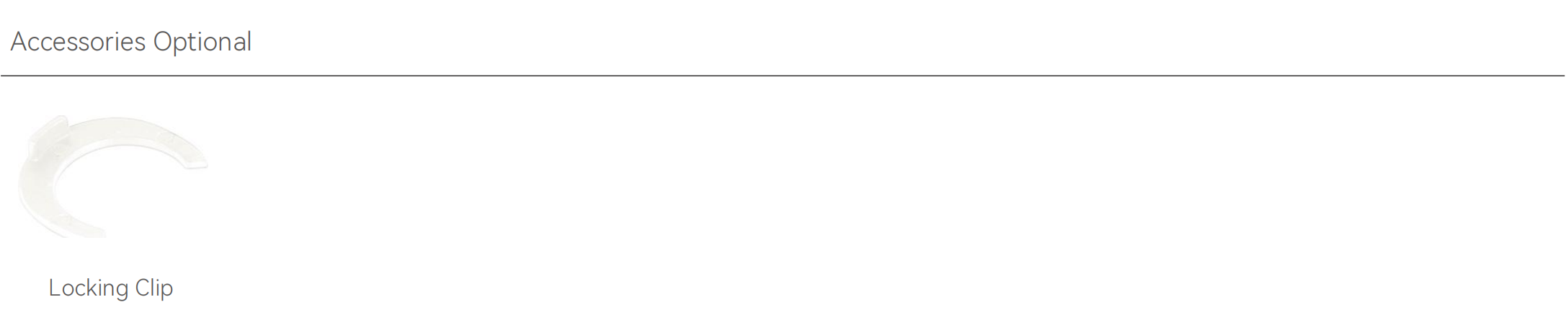

حلقات قفل لمنع الإزالة العرضية للموصل.

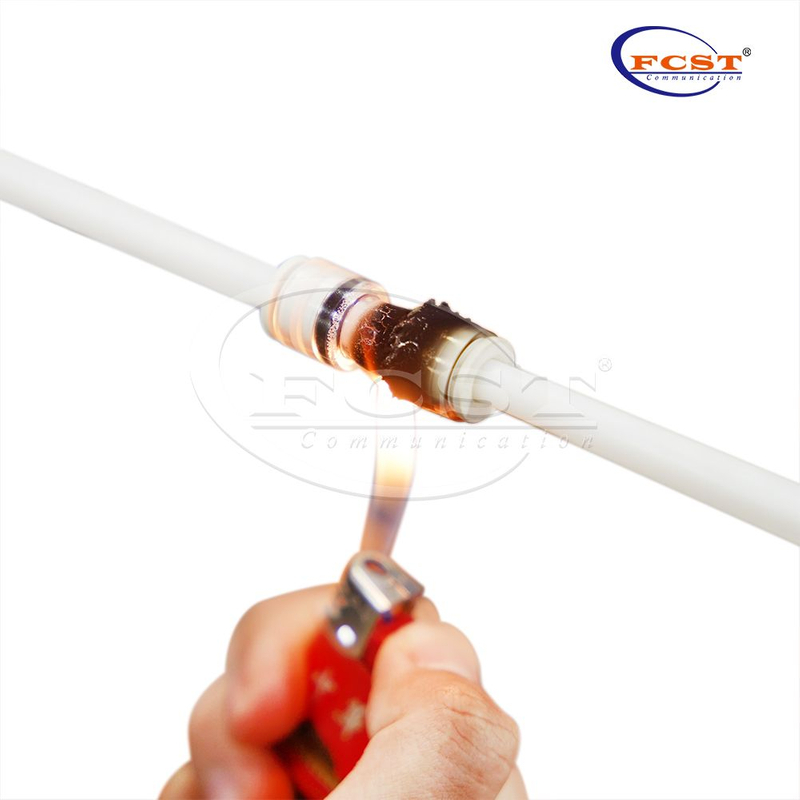

تم اختباره وفقًا لمعيار UL94 V-0: مقاومة اللهب للتطبيقات داخل المبنى.
مواصفات المنتج
بناء | وصف |
أنبوب إلى موصل | منتج مصغر LSZH (داخلي) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
ضغط الانفجار | 25 بار |
الحياة المقدرة | 25 سنة |
فئة الحماية | IP68 |
اختبار دخول المياه | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15 درجة مئوية إلى +45 درجة مئوية |
درجة حرارة التشغيل | -15 درجة مئوية إلى +45 درجة مئوية |
درجة حرارة النقل والتخزين | -15 درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | الحجم: 12 مم، 50 ن | الحجم ≥14 مم، ≥ 120 ن |
مقاومة التأثير | 1.5ج |
وفقا للمعايير | UL94 V-0، سي إي إن 50411-2-8، إن 50411-2-5 |
المعايير
بناء |
إن 60529:IP68 |
EN 61300-2-26: ضباب الملح |
EN 61300-2-33: إعادة الإدخال |
اختبار الحرق العمودي UL94-V0 |
EN 61300-2-10: مقاومة السحق |
EN 61300-3-1: المظهر البصري |
EN 61300-2-4: الاحتفاظ بالمنتجات الدقيقة |
إن 61300- 2-34: المقاومة الكيميائية |
EN 50411-2-8: الملحق هـ: قوة الإدراج |
EN 61386-22: اختبار سلك التوهج عند 750 درجة مئوية |
إن 60794- 1-2: 2003، الطريقة E4: lmpact |
EN 50411-2-8: الملحق د: اختبار التثبيت |
EN 61300-2-22: تغير درجة الحرارة |
EN60794-1-2 الطريقة E1. قوة الشد |
EN 61300-2-38: 2006، الطريقة ب:فقد الضغط |
EN 50411-2-8: الملحق ج: مقاومة الضغط العالي |
EN 61300-2-23: 1997، الطريقة الثانية: الغمر في الماء |
EN 61386- 24: أنظمة القنوات المدفونة تحت الأرض |
EN 61300-2-38:2006، الطريقة أ: أداء الختم |

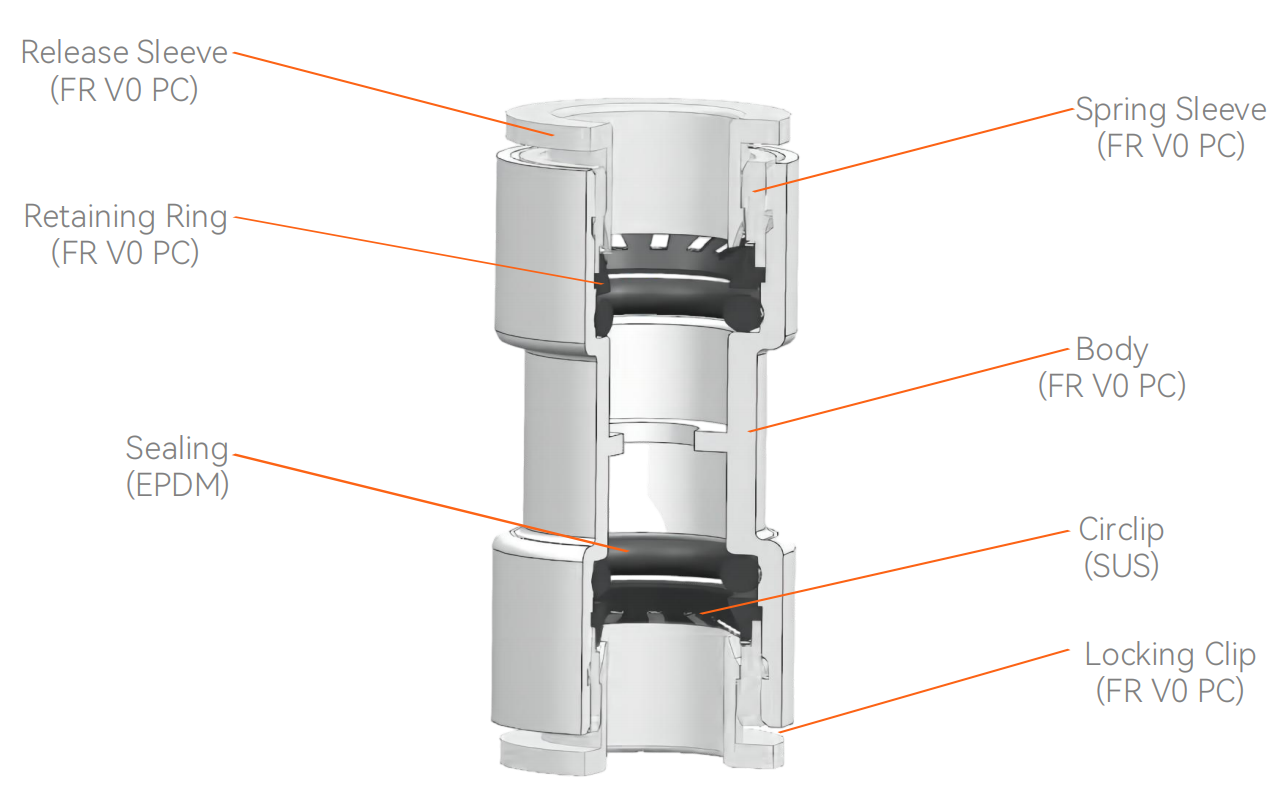

مادة المنتج
طلب المعلومات

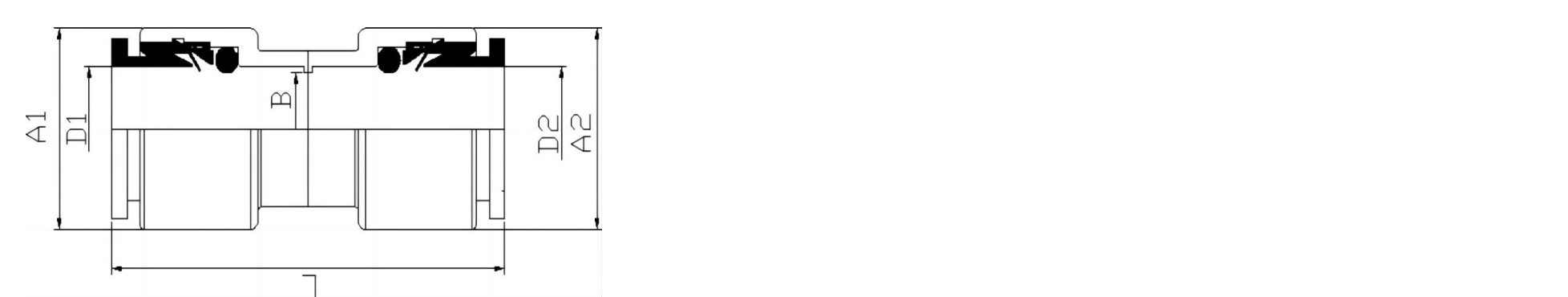

| نموذج | D1 (مم) | D2 (مم) | A1 (مم) | A2 (مم) | ب (مم) | لتر (مم) | الوزن (ز) |
| إل-ERPU3/2.1 | 3 | 3 | 11±0.2 | 11±0.2 | 2.1 ± 0.12 | 30.7±0.5 | - |
| إل-ERPU5/3.5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±5% |
| إل-ERPU6/3.5 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±5% |
| L-ERPU7/4 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 4±0.12 | 41.2±0.5 | 5.4±5% |
| إل-ERPU8/6 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 4±0.12 | 41.2±0.5 | 4.7±5% |
| إل-ERPU10/6 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 6±0.12 | 45.2±0.5 | 6.6±5% |
| إل-ERPU10/8 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8 ± 0.12 | 45.2±0.5 | 6.7±5% |
| إل-ERPU12/8 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 8 ± 0.12 | 52.2 ± 0.5 | 11.7±5% |
| إل-ERPU12/10 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11.8±5% |
| إل-ERPU14/10 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 12.95±5% |
| إل-ERPU16/12 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2 ± 0.5 | 14.5±0.2 |
| إل-ERPU20/16 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 16 ± 0.12 | 55.9±0.5 | 27.8±0.2 |
*ملاحظة: للأحجام الأخرى، يرجى الاتصال بقسم المبيعات.
سؤال وجواب
1.ما هي القدرة الإنتاجية لموصل المنتجات الدقيقة?
14/10 ملم
القدرة الإنتاجية اليومية: 23,000 قطعة.
القدرة الإنتاجية الشهرية: 780,000 قطعة.
2. كم عدد مرافق الإنتاج والموظفين لدى FCST؟
1. مساحة المصنع: 12000 متر مربع.
2. عدد الموظفين: 150 الناس.
3. آلات التثقيب عالية السرعة: 10 مجموعات.
4.آلات قولبة حقن البلاستيك: 43 مجموعات.
5. آلات صب ضغط حلقة الختم: 4 مجموعات.
6. أدوات الآلات CNC: 60 مجموعات.
7. خطوط إنتاج تجميع الأجزاء الآلية: 40 مجموعات.
8. مكابس التجميع اليدوية: 20 مجموعات.
9. آلات تجميع موصل المنتجات الدقيقة شبه الآلية: 2 مجموعات.
10. معدات اختبار المنتج: 10 مجموعات.

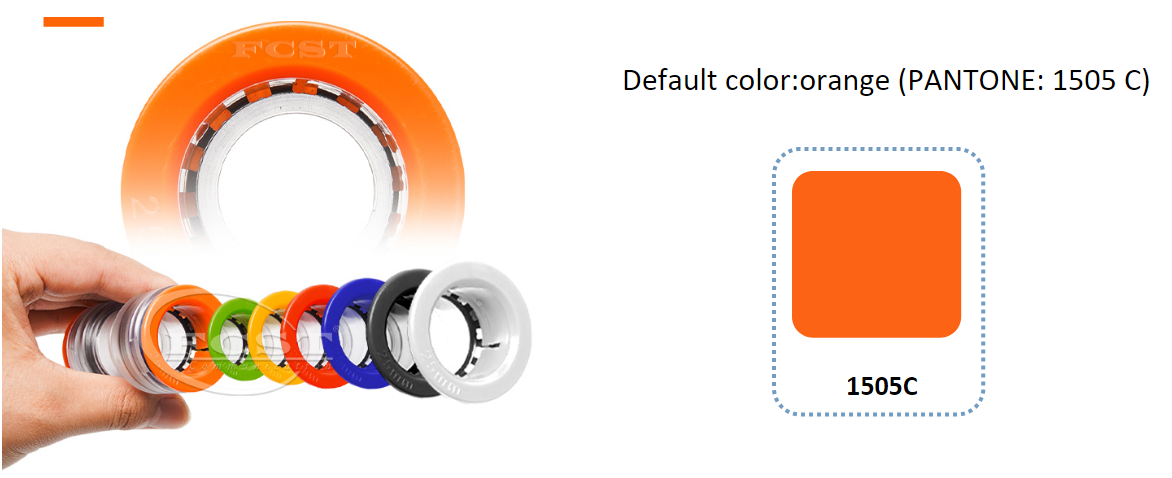

3. ما هي أجزاء قارنة التوصيل Microduct التي يمكن تخصيصها بالألوان؟
الأجزاء القابلة للتخصيص: حلقة الاحتفاظ بمشبك ,قفل ,الأكمام الزنبركية على شكل ,حرف S
لون قابل للتخصيص: يمكن أن تشير الألوان إلى بطاقة ألوان RAL وبطاقة ألوان PANTONE.

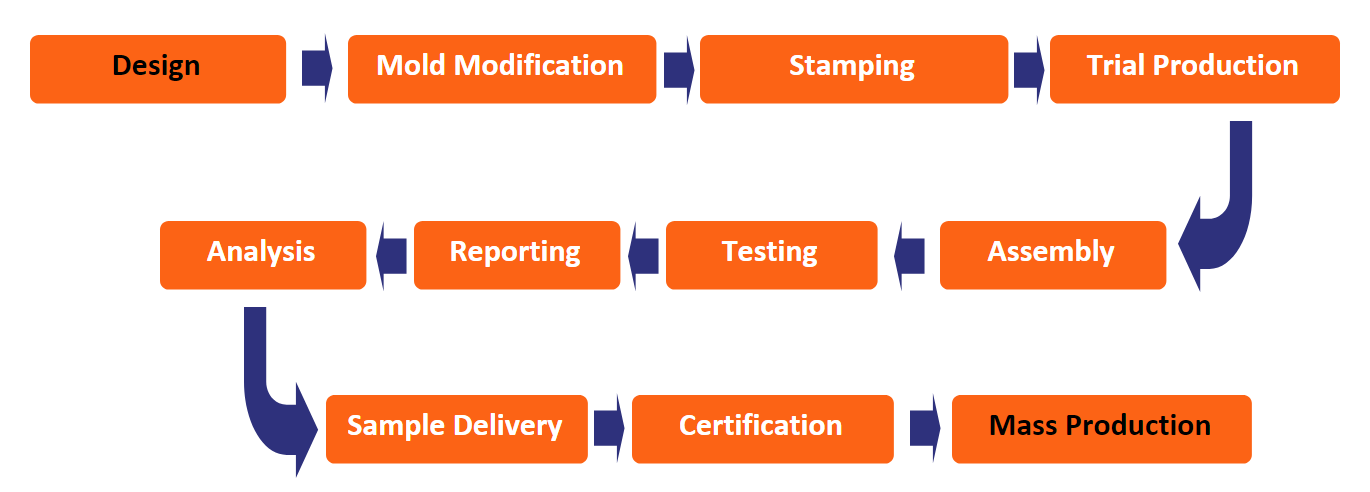

4.ما هي العمليات المطلوبة لتخصيص موصل أنبوب الألياف المنفوخة؟

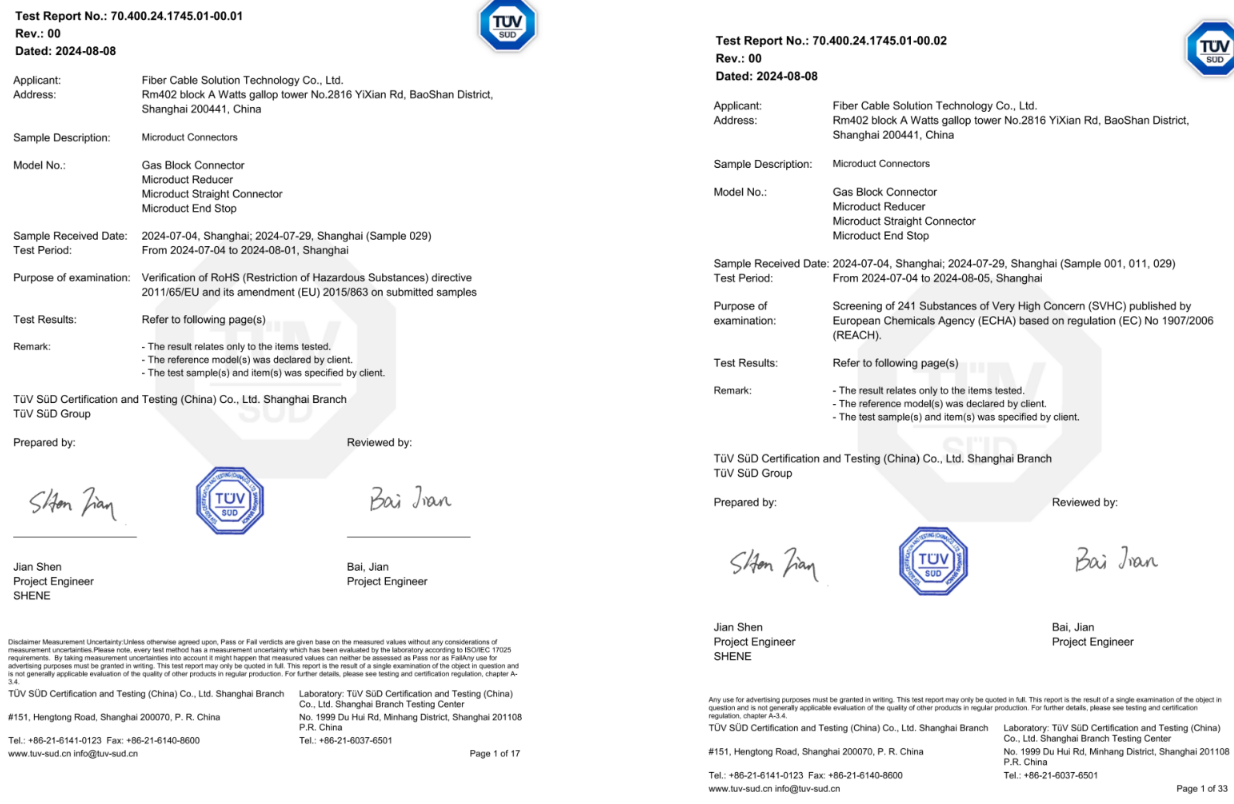

5. ما هي الشهادات البيئية التي يتوافق معها موصل قناة الاتصالات ؟
وصول 、روس
