FCST-LGX نوع الصندوق CWDM 8CH
FCST
FCST-LGX box type CWDM 8CH
نظرة عامة على المنتج
يستخدم معدد الإرسال بتقسيم الطول الموجي الخشن من FCST (CWDM Mux/Demux) تقنية طلاء الأغشية الرقيقة والتصميم الخاص لتغليف البصريات الدقيقة ذات الروابط المعدنية غير المتدفقة.إنه يوفر خسارة إدخال منخفضة، وعزلًا عاليًا للقناة، ونطاق تمرير واسع، وحساسية لدرجات الحرارة المنخفضة، ومسارًا بصريًا خاليًا من الإيبوكسي.
منتج مزايا
l خسارة الإدراج منخفضة.
l نطاق تمرير واسع.
l عزل قناة عالية.
l ارتفاع الاستقرار والموثوقية.
l خالية من الإيبوكسي على المسار البصري.
تطبيقات المنتج
l مراقبة الخط.
l شبكة WDM.
l اتصالات.
l تطبيق الخلوي.
l مضخم الألياف الضوئية.
l شبكة الوصول.
مواصفات المنتج
معامل | 4 قنوات | 8 القنوات | 16 القنوات | ||||
مكس | ديموكس | مكس | ديموكس | مكس | ديموكس | ||
فقدان الإدراج (ديسيبل) | ≥1.5 | ≤2.5 | ≤3.5 | ||||
البعد الحزمة (19 بوصة 1U مثبت على حامل,مم) | الطول 100 × العرض 80 × الارتفاع 10 | الطول 120 × العرض 80 × الارتفاع 18 | |||||
العزلة (ديسيبل) | مجاور | ≥30 | |||||
غير مجاورة | ≥40 | ||||||
الطول الموجي للقناة (م) | 1270~1610 أو 1271~1611 | ||||||
تباعد القنوات (جيجاهرتز) | 20 | ||||||
نطاق مرور القناة (@-0.5 ديسيبل عرض النطاق الترددي) (نانومتر) | ≥13 | ||||||
تموج القناة (ديسيبل) | .50.5 | ||||||
حساسية درجة حرارة فقدان الإدراج (ديسيبل) | .50.5 | ||||||
تحول درجة حرارة الطول الموجي (نانومتر/ درجة مئوية） | .00.002 | ||||||
الخسارة المعتمدة على الاستقطاب (ديسيبل) | .20.2 | ||||||
تشتت وضع الاستقطاب (ملاحظة) | .10.1 | ||||||
الاتجاهية (ديسيبل) | ≥50 | ||||||
خسارة العودة (ديسيبل) | ≥45 | ||||||
أقصى قدر من التعامل مع الطاقة (مW) | 300 | ||||||
درجة حرارة التشغيل(درجة مئوية) | -10~+70 | ||||||
درجة حرارة التخزين（℃） | -40~+85 | ||||||
ملحوظة:المواصفات المذكورة أعلاه مخصصة للأجهزة التي لا تحتوي على موصل. وقد تتغير المواصفات دون إشعار مسبق.

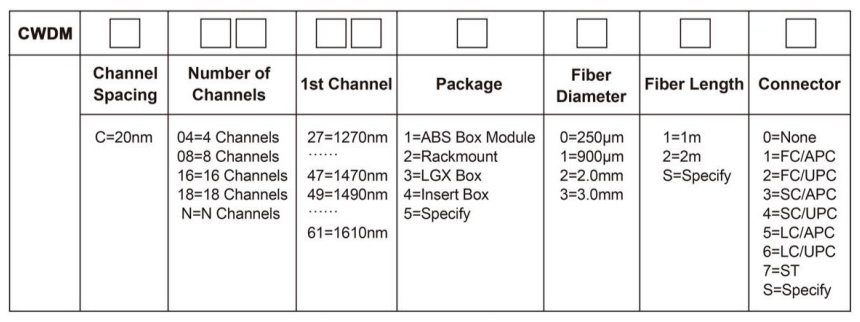

معلومات الطلبية

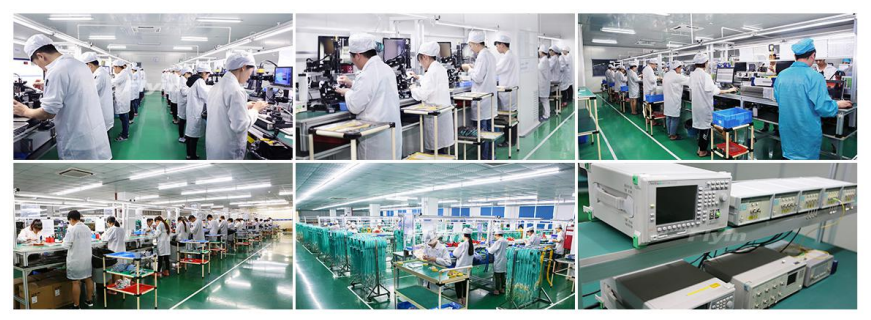

ال Pإنتاج Workshop Sكيف
